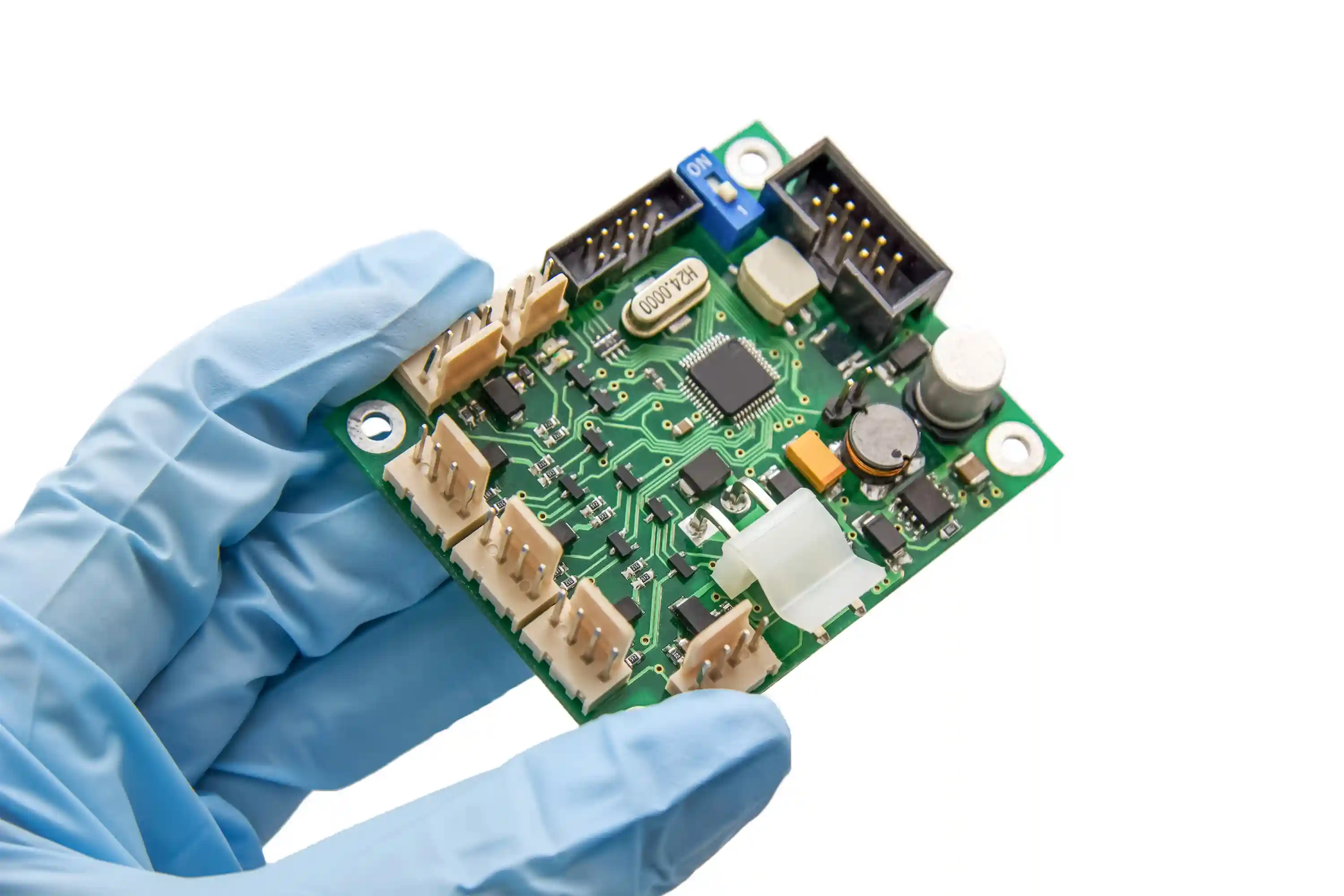

컨포멀 코팅 PCB 가이드: 아크릴·실리콘·우레탄·파릴렌 선택, 두께, 검사, 리워크 기준

컨포멀 코팅은 완성된 PCB assembly 표면에 얇은 보호막을 형성해 습기, 먼지, 염분, 화학물질, 진동 스트레스를 줄이는 공정입니다. 하지만 현장에서는 아직도 “코팅만 하면 내환경성이 해결된다”는 식으로 단순화되는 경우가 많습니다. 실제로는 코팅 재료 선택, 두께, 마스킹 경계, 경화 조건, 세척 상태, 리워크 계획이 함께 맞아야 결과가 안정됩니다.

특히 PCB assembly, SMT 조립, box build, potting이 하나의 프로젝트 안에 묶이면 더 그렇습니다. 어떤 보드는 25~75μm 정도의 얇은 코팅만으로도 충분하지만, 어떤 제품은 처음부터 포팅이나 하우징 실링이 더 맞습니다. 이 글은컨포멀 코팅 서비스를 설명하는 영업 자료가 아니라, 한국 구매팀과 개발팀이 코팅 사양을 어떻게 읽고 발주해야 하는지에 집중한 실무 가이드입니다.

기본 개념은 conformal coating, parylene, IPC 전자 표준 체계를 함께 보면 이해가 빠릅니다. 코팅 공정은 재료화학만의 문제가 아니라 세정성, 납땜성, 검사성, 수리성까지 연결되는 제조 의사결정입니다.

“코팅 불량은 도포 단계에서만 생기지 않습니다. 제가 본 현장 문제의 절반 이상은 세척 부족, 마스킹 경계 설정 오류, 그리고 리워크 계획 없이 재료를 먼저 고른 데서 시작됐습니다. 50μm 막을 올리기 전에 5개의 금지 구역을 먼저 정하는 편이 훨씬 중요합니다.”

— Hommer Zhao, 총괄 매니저(General Manager)

컨포멀 코팅이 필요한 제품과 불필요한 제품을 먼저 구분해야 한다

코팅은 기본 옵션이 아니라 환경 리스크 대응 수단입니다. 습도 85%RH 이상 노출, 염무 가능성, 응축, 세척제 접촉, 고전압 누설 경로 관리, 이동형 장비의 진동 환경이 예상되는 경우에는 코팅 검토 우선순위가 높아집니다. 반대로 완전히 밀폐된 실내 장비, 잦은 현장 수리, 높은 열방출이 필요한 보드에서는 코팅보다 하우징 설계나 가스켓, 필터 구조가 더 효과적일 수 있습니다.

많은 엔지니어가 코팅을 신뢰성 향상과 동일시하지만, 실제로는 고장 모드를 바꾸는 공정에 가깝습니다. 무코팅 보드는 습기와 오염에 취약하지만 수리가 쉽고, 코팅 보드는 표면 보호는 좋아지지만 디버깅과 리워크 시간이 2배 이상 늘어날 수 있습니다. 따라서 초기에시험 전략과 수리 정책을 같이 정해야 합니다.

아크릴, 실리콘, 우레탄, 파릴렌, 에폭시는 무엇이 다른가

코팅 재료 선택은 보통 가격표가 아니라 리워크성, 내화학성, 온도 범위, 도포 방식, 막 두께 균일도로 결정됩니다. 구매 단계에서 가장 흔한 실수는 “실리콘이 제일 고급” 또는 “파릴렌이 제일 좋다”처럼 단일 순위를 만들려는 태도입니다. 실제로는 제품과 서비스 정책에 따라 정답이 달라집니다.

“양산에서 가장 무난한 선택은 종종 아크릴이지만, 가장 안전한 선택은 아닙니다. 반대로 파릴렌은 성능이 뛰어나도 모든 프로젝트에 맞지 않습니다. 저는 먼저 서비스 정책을 묻습니다. 현장 교체가 48시간 안에 끝나야 하면 리워크성이 낮은 재료는 초기에 제외합니다.”

— Hommer Zhao, 총괄 매니저(General Manager)

도포 전에 세정, 마스킹, 경화 조건을 고정해야 한다

코팅 불량의 원인은 코팅액보다 보드 준비 단계에 있는 경우가 많습니다. no-clean flux라고 해서 모든 코팅 조합에 자동으로 안전한 것은 아니며, 이온성 잔사와 실리콘 오염, finger mark, 미세 수분은 접착 불량과 fish-eye를 유발할 수 있습니다. 그래서 코팅 검토는인쇄 품질 관리, 세정 공정, 베이킹, 마스킹 전략과 한 세트로 다뤄야 합니다.

• 세정 상태: 코팅 전 이온 오염, flux residue, 실리콘 오염 가능성을 점검합니다.
• 마스킹 구역: 커넥터, test point, 방열 패드, 스위치, 안테나는 keep-out 후보입니다.
• 경화 시간: 실온 24시간인지, 열경화 60분인지에 따라 takt time이 달라집니다.
• 두께 관리: 25μm 목표인지 75μm 목표인지에 따라 spray pass와 UV 검사 기준이 달라집니다.
• 리워크 경로: 국부 제거 솔벤트, micro-abrasion, 재도포 절차를 문서화해야 합니다.

개발 단계에서 자주 놓치는 부분은 커넥터와 프로그래밍 인터페이스입니다. 코팅 후에도 probe 접촉이 필요한 포인트가 남아 있다면 반드시 마스킹 계획을 먼저 그려야 합니다. 이 점은수용 기준 관리와재료 문서화에도 연결됩니다.

검사는 눈으로만 하면 부족하다

코팅 검사는 흔히 UV 램프 아래에서 coverage를 보는 수준으로 끝나지만, 양산 안정성을 높이려면 두께, 경계, pinhole, 미도포, 기포, 크랙, 접착 상태를 단계별로 나눠야 합니다. 특히 자동차, 의료, 산업 제어처럼 고신뢰성 프로젝트는 육안 합격만으로는 충분하지 않습니다.

양산에서 자주 보는 코팅 불량 6가지와 원인

컨포멀 코팅은 결과가 반투명하거나 얇게 보이기 때문에 초기에 이상을 놓치기 쉽습니다. 그러나 필드 리턴으로 이어지는 불량은 대개 패턴이 반복됩니다. NPI 단계에서 이 패턴을 미리 알고 있으면 lot 승인 속도가 빨라지고, 양산에서는 어떤 항목을 샘플링해야 할지도 명확해집니다.

• fish-eye: 표면 장력 차이로 막이 밀려난 자국이며, 실리콘 오염이나 세정 불량이 흔한 원인입니다.
• 기포와 pinhole: 점도 불안정, 과도한 spray, 건조 조건 불균형이 원인이 될 수 있습니다.
• bridging: 리드 간 코팅이 과도하게 연결되어 고전압 구간에서 오히려 리스크가 될 수 있습니다.
• 미도포 shadow: 커넥터 아래, tall component 주변, heat sink 인접부에서 자주 생깁니다.
• 박리와 크랙: 세정 잔사, 열팽창 차이, 지나친 두께, 부적절한 경화가 원인입니다.
• 마스킹 누락: test point, 접지 패드, RF 접점 오염으로 기능 시험 불량이 바로 발생합니다.

이 문제들은 서로 독립적이지 않습니다. 예를 들어 세정이 불안정한 보드는 fish-eye와 박리가 같이 나타나고, spray 조건이 과하면 기포와 bridging이 동시에 늘어납니다. 따라서 defect code를 개별 건수로만 보지 말고 같은 보드에서 어떤 결함 조합이 묶여 나오는지를 함께 보는 편이 문제 원인을 더 빨리 좁힐 수 있습니다.

설계 단계에서 코팅을 쉽게 만드는 DFM 체크포인트

코팅은 조립 후반 공정이지만, 실제 난이도는 PCB와 기구 설계에서 상당 부분 결정됩니다. 부품 간격이 지나치게 좁거나, 커넥터 keep-out이 불명확하거나, 열원이 집중된 부품이 코팅 아래에 갇히면 공정은 안정화되기 어렵습니다. 코팅 전용 DFM 검토를 1회만 추가해도 이후 재작업 비용을 크게 줄일 수 있습니다.

컨포멀 코팅과 포팅, 엔클로저 실링은 목적이 다르다

보호 공정을 비교할 때 가장 자주 나오는 질문은 “코팅과 potting 중 무엇이 더 좋나요?”입니다. 정답은 없습니다. 컨포멀 코팅은 얇고 가벼우며 PCB 형상을 따라가지만, 두꺼운 기계적 보호까지 제공하지는 않습니다. potting은 충격과 절연에 강하지만 무게, 열, 수리성 부담이 큽니다. enclosure sealing은 시스템 레벨 방어이지만 PCB 표면 오염까지 직접 해결하지는 않습니다.

“코팅은 PCB를 보호하지만 시스템 전체를 방수 처리하지는 않습니다. 반대로 potting은 보호 성능이 높아도 디버깅 비용을 크게 올립니다. 저는 제품 수명 5년과 현장 수리 30분 목표가 함께 있으면 코팅과 엔클로저 실링 조합부터 먼저 검토합니다.”

— Hommer Zhao, 총괄 매니저(General Manager)

발주 전에 꼭 적어야 할 RFQ 체크리스트

공급사에 “컨포멀 코팅 포함 견적 주세요”라고만 보내면 답변 품질이 크게 흔들립니다. RFQ에는 최소한 코팅 대상 보드 수량, 사용 환경, 금지 구역, 목표 두께, 허용 재료, 경화 방식, 검사 요구, 리워크 허용 여부를 넣는 편이 좋습니다. 특히 시제품과 양산의 기준이 다르면 그 차이를 문서에 명확히 적어야 합니다.

• 코팅 재료 후보 2종 이상과 우선순위
• 목표 두께 범위와 측정 위치 예시
• 마스킹 대상: 커넥터, switch, test point, heatsink pad
• 경화 방식: 실온, UV, 열경화 중 허용 조건
• 검사 방식: UV visual, thickness, 전기 기능 시험
• 리워크 허용 횟수와 현장 수리 정책

만약 코팅이 필요한 이유가 습도 때문인지, 염무 때문인지, 고전압 절연 때문인지가 아직 불명확하다면 먼저 테스트 계획을 정리하는 편이 안전합니다. 코팅은 결과물이 보이기 때문에 쉬워 보이지만, 실제로는엔클로저 조립,전자 어셈블리, 기능 시험과 함께 묶여야 총비용이 맞아집니다.
