컨포멀 코팅, 전자 제품 수명을 결정하는 핵심 공정
컨포멀 코팅(Conformal Coating)은 PCB 표면에 얇은 고분자 보호막을 도포하여 습기, 먼지, 화학물질, 염분, 곰팡이 등 외부 환경 요인으로부터 전자 회로를 보호하는 공정입니다. "Conformal(형상 추종)"이라는 이름처럼 코팅막이 PCB의 부품과 패턴 윤곽을 따라 균일하게 형성되어, 회로의 절연 성능을 유지하면서 전기적 마이그레이션을 방지합니다.
자동차 전장, 산업 제어 장비, LED 조명, 해양 전자 장비 등 가혹한 환경에서 작동하는 전자 제품은 컨포멀 코팅 없이는 조기 고장 위험이 큽니다. 습기로 인한 전기적 단락(short), 염분에 의한 구리 부식, 결로(dew point)에서 발생하는 전기화학적 마이그레이션(ECM)은 보호 코팅 없이는 방지할 수 없습니다.
WellPCB Korea는 아크릴(AR), 우레탄(UR), 실리콘(SR), 에폭시(ER), 파릴렌(XY)등 5가지 유형의 컨포멀 코팅을 제공하며, 선택적 코팅, 스프레이, 디핑, CVD 등 다양한 도포 방식으로 대응합니다. IPC-A-610 Class 2/3 품질 기준에 따라 코팅 범위와 두께를 관리하며, UV 형광 검사로 코팅 품질을 100% 보장합니다.
PCB 조립과 컨포멀 코팅을 함께 의뢰하시면 공정 효율이 극대화되며, SMT 조립부터 코팅, Box Build 완제품 조립까지 원스톱 서비스로 리드타임과 비용을 절감할 수 있습니다.
Conformal Coating
왜 WellPCB의 컨포멀 코팅인가?
컨포멀 코팅의 품질은 전처리(세척)에서 80%가 결정됩니다. 아무리 좋은 코팅 재질을 사용해도 플럭스 잔사와 오염물이 남아 있으면 코팅 박리, 절연 저하, 부식이 발생합니다. WellPCB는 초음파 세척 → 순수(DI Water) 린싱 → 베이킹의 3단계 전처리로 완벽한 코팅 기반을 만듭니다.
또한 로봇 디스펜서 기반 선택적 코팅 시스템을 도입하여 마스킹 없이 커넥터, 테스트 포인트 등 비코팅 영역을 자동 회피하므로 코팅 정밀도와 생산성을 동시에 확보합니다.
- ✓아크릴~파릴렌까지 5종 코팅 재질 대응
- ✓로봇 선택적 코팅으로 마스킹 불필요
- ✓UV 형광 전수 검사 & 두께 측정
- ✓IPC-A-610 Class 2/3 품질 관리
- ✓ISO 9001, IATF 16949 인증 공장
Coating Capabilities
컨포멀 코팅 핵심 역량
선택적 코팅부터 파릴렌 CVD까지, 자동화 장비와 검사 시스템으로 완벽한 코팅 품질을 보장합니다
선택적 코팅 (Selective Coating)
로봇 디스펜서를 이용한 정밀 선택적 코팅으로 커넥터, 테스트 포인트, 스위치 등 비코팅 영역을 자동으로 회피합니다. 수작업 마스킹이 불필요하여 생산성이 높고 코팅 품질이 균일합니다.
스프레이 코팅 (Spray Coating)
자동 스프레이 장비로 균일한 두께의 코팅막을 형성합니다. 중간 규모 생산에 적합하며, 코팅 재질과 두께를 유연하게 조절할 수 있습니다. UV 형광 첨가제로 코팅 범위를 쉽게 검사합니다.
디핑 코팅 (Dip Coating)
대량 생산에 최적화된 디핑(침지) 코팅 공정입니다. PCB 전체를 코팅액에 침지하여 양면 동시 코팅이 가능하며, 두께 균일성이 뛰어납니다. 비코팅 영역은 사전 마스킹 처리합니다.
파릴렌 코팅 (Parylene CVD)
CVD(화학기상증착)로 도포되는 초박형 파릴렌 코팅입니다. 6~25μm의 극히 얇은 코팅막으로 핀홀 없는 완벽한 보호층을 형성합니다. 의료기기, 항공우주, 군사 장비에 최적입니다.
UV 형광 검사
UV 형광 첨가제가 포함된 코팅을 사용하여 블랙라이트 하에서 코팅 범위와 두께를 시각적으로 검사합니다. 미코팅 영역, 기포, 핀홀 등 결함을 100% 검출합니다.
두께 측정 & 관리
IPC-A-610 기준에 따라 비접촉 두께 측정 장비로 코팅 두께를 정밀 관리합니다. 재질별 규격 범위(30~210μm)를 충족하는지 매 보드마다 검사합니다.
내환경 시험
코팅 완료된 PCB의 환경 신뢰성을 검증합니다. 염수분무(Salt Spray), 온습도 사이클, 열충격, 절연저항(SIR) 시험 등 IPC-CC-830 기준의 내환경 시험을 수행합니다.
코팅 리워크 서비스
코팅 후 부품 교체나 수리가 필요한 경우, 코팅 재질에 맞는 전문 리워크 프로세스를 적용합니다. 국소 코팅 제거, 부품 교체, 재코팅을 원스톱으로 처리합니다.
Coating Types
컨포멀 코팅 종류별 비교
사용 환경과 요구사항에 맞는 최적의 코팅 재질을 선택하세요
아크릴 코팅 (AR)
30~130μm가장 범용적인 코팅 재질. 빠른 건조, 용이한 리워크, 우수한 절연성. 가전제품, 산업 장비에 적합.
리워크 용이, 경제적, 빠른 건조
우레탄 코팅 (UR)
30~130μm뛰어난 내약품성과 내습성. 화학물질 노출 환경에 최적. 자동차 전장, 화학 공장 장비에 적합.
내약품성, 내습성, 내마모성
실리콘 코팅 (SR)
50~210μm–65°C~+200°C 광범위 온도 대응. 유연성이 뛰어나 열충격에 강함. 자동차 엔진룸, 고온 환경에 최적.
광범위 온도, 고유연성, 내열성
에폭시 코팅 (ER)
30~130μm매우 단단한 보호층을 형성. 내습성과 내약품성이 우수하나 리워크가 거의 불가능. 일회성 제품에 적합.
강한 보호력, 내약품성, 내습성
파릴렌 코팅 (XY)
6~25μmCVD로 도포되는 최고급 코팅. 6~25μm의 초박형으로 핀홀 없는 완벽한 방어막. 의료기기, 항공우주에 최적.
초박형, 핀홀 무, 생체적합성
Specifications
컨포멀 코팅 기술 사양
IPC 국제 표준에 부합하는 코팅 역량으로 가장 까다로운 환경의 프로젝트에 대응합니다
Coating Process
컨포멀 코팅 공정 흐름
전처리부터 UV 검사까지, 단계별 품질 관리 체계
요구사항 확인 & 코팅 재질 선정
고객의 PCB 사용 환경(온도, 습도, 화학물질 노출 등)과 요구 사양을 분석합니다. 용도에 최적인 코팅 재질과 도포 방식을 추천하고, 비코팅 영역(keep-out zone)을 확정합니다.
PCB 세척 & 전처리
코팅 전 PCB 표면의 플럭스 잔사, 오염물, 유분을 완벽히 제거합니다. 세척 후 베이킹으로 수분을 제거하여 코팅막의 부착력과 절연 성능을 극대화합니다. 이 단계가 코팅 품질의 80%를 결정합니다.
마스킹 또는 선택적 코팅 프로그램 설정
커넥터, 테스트 포인트, 조절 부품 등 비코팅 영역을 마스킹하거나, 선택적 코팅 장비의 프로그램을 설정합니다. 선택적 코팅은 마스킹이 불필요하여 공정 효율이 높습니다.
코팅 도포
선택된 방식(선택적/스프레이/디핑/CVD)으로 코팅을 도포합니다. 도포량, 속도, 각도를 정밀 제어하여 규격 내 두께의 균일한 코팅막을 형성합니다. 양면 코팅이 필요한 경우 단면 경화 후 반대면을 코팅합니다.
경화 (Curing)
코팅 재질에 따라 상온 건조, 열 경화, UV 경화를 적용합니다. 열 경화의 경우 온도 프로파일을 정밀하게 제어하여 완전 경화를 보장합니다. 불완전 경화는 코팅 성능 저하의 주요 원인이므로 경화 조건을 엄격히 관리합니다.
UV 검사 & 두께 측정 & 출하
UV 블랙라이트로 코팅 범위를 전수 검사하고, 비접촉 두께 측정기로 코팅 두께를 확인합니다. IPC-A-610 기준 적합 판정 후, 마스킹 제거 및 정전기 방지 포장으로 출하합니다.
"컨포멀 코팅에서 가장 흔한 실패 원인은 코팅 재질이 아니라 전처리(세척) 불량입니다. 플럭스 잔사 위에 아무리 좋은 코팅을 해도 코팅막이 들뜨고, 잔사 아래서 부식이 진행됩니다. 우리는 초음파 세척과 DI Water 린싱, 그리고 충분한 베이킹을 통해 PCB 표면을 완벽하게 준비합니다. 이 전처리가 코팅 품질의 80%를 결정합니다."
Hommer Zhao
창립자 & 기술 전문가
Comparison
컨포멀 코팅 재질별 상세 비교
| 비교 항목 | 아크릴 (AR) | 우레탄 (UR) | 실리콘 (SR) | 파릴렌 (XY) |
|---|---|---|---|---|
| 내습성 | 양호 | 우수 | 우수 | 최우수 |
| 내약품성 | 보통 | 우수 | 양호 | 최우수 |
| 온도 범위 | -65~+125°C | -65~+125°C | -65~+200°C | -200~+350°C |
| 유연성 | 양호 | 양호 | 최우수 | 양호 |
| 리워크 | 매우 용이 | 어려움 | 보통 | 매우 어려움 |
| 코팅 두께 | 30~130μm | 30~130μm | 50~210μm | 6~25μm |
| 도포 방식 | 스프레이/디핑 | 스프레이/디핑 | 스프레이/디핑 | CVD (진공) |
| 비용 | ★☆☆☆ | ★★☆☆ | ★★★☆ | ★★★★ |
사용 환경과 예산에 따라 최적의 코팅 재질이 다릅니다. WellPCB 엔지니어가 귀사의 제품 환경을 분석하여 가장 적합한 코팅을 추천해 드립니다.
Applications
컨포멀 코팅 적용 분야
가혹한 환경에서 작동하는 모든 전자 제품의 신뢰성을 컨포멀 코팅으로 보장합니다
자동차 전장
ECU, 센서, LED 조명, ADAS 모듈 보호
산업 자동화
PLC, 인버터, 모터 드라이버, 센서 보드 보호
의료기기
진단 장비, 환자 모니터, 이식형 기기 보호
통신 & 5G
기지국 모듈, 옥외 안테나, 네트워크 장비 보호
항공우주 & 방산
항법 장비, 레이더, 위성 통신 장비 보호
LED 조명
옥외 LED, 차량용 LED, 산업용 조명 모듈 보호
해양 전자
선박 계기판, 해양 센서, 수중 장비 보호
스마트 농업
농업용 센서, 관수 제어기, 기상 관측 장비 보호

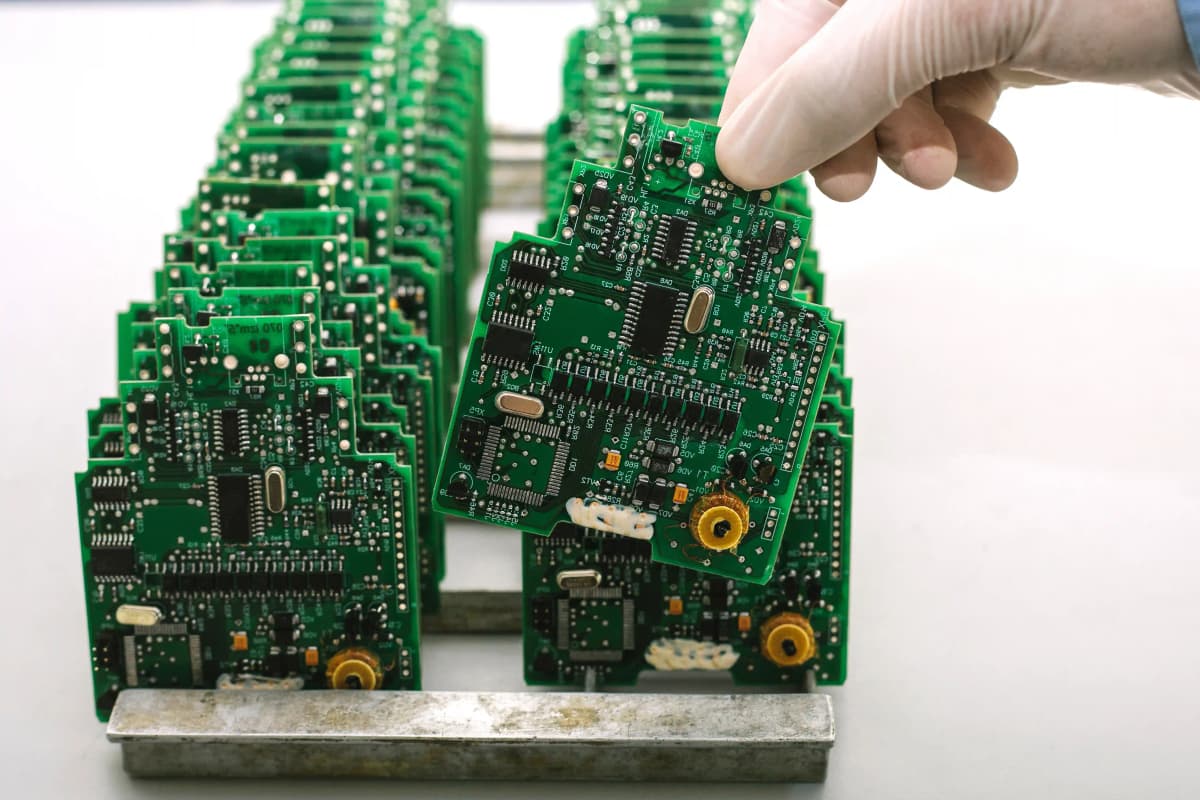

Quality Assurance
컨포멀 코팅 품질 보증
WellPCB의 컨포멀 코팅은 IPC-A-610 기준에 따라 관리됩니다. 모든 코팅 보드는 UV 형광 검사로 코팅 범위를 전수 검사하고, 비접촉 두께 측정으로 재질별 규격 두께를 확인합니다. 기포, 핀홀, 오렌지필(orange peel), 디웨팅(dewetting) 등 코팅 결함을 100% 검출합니다.
ISO 9001, IATF 16949 인증을 보유한 공장에서 코팅하므로, 자동차 전장, 의료기기 등 높은 신뢰성이 요구되는 분야의 코팅도 안심하고 맡기실 수 있습니다. 고객 요청 시 IPC-CC-830 기준의 내환경 시험 성적서도 제공합니다.
Defect Prevention
컨포멀 코팅 주요 결함과 방지 대책
코팅 공정에서 발생할 수 있는 결함과 WellPCB의 예방 전략
기포 (Bubbles)
원인: 코팅액 점도 과잉, 도포 속도 과다, 용제 트래핑
방지: 점도 관리, 도포 조건 최적화, 충분한 탈기
디웨팅 (Dewetting)
원인: PCB 표면 오염, 실리콘 잔사, 플럭스 잔류물
방지: 3단계 전처리 세척, 표면 에너지 확인
오렌지필 (Orange Peel)
원인: 스프레이 거리 부적절, 코팅액 온도 불균일
방지: 스프레이 조건 표준화, 온도 관리
핀홀 (Pinhole)
원인: 습기 혼입, 부적절한 경화 온도, 먼지 오염
방지: 베이킹 전처리, 경화 프로파일 최적화
크래킹 (Cracking)
원인: 코팅 두께 과다, CTE 불일치, 과도한 열충격
방지: 두께 관리, 유연성 높은 재질 선택
박리 (Delamination)
원인: 표면 전처리 불량, 부적합한 코팅/기판 조합
방지: 철저한 세척, 부착력 사전 테스트
"코팅 재질 선택에서 가장 많이 하는 실수는 '가장 좋은 코팅'을 찾는 것입니다. 파릴렌이 최고 성능이지만 모든 제품에 필요하지 않습니다. 자동차 ECU에는 실리콘이, 일반 가전에는 아크릴이 최적인 경우가 많습니다. 우리는 제품의 실제 사용 환경을 분석하여 성능과 비용의 최적 균형점을 찾아 드립니다. 과잉 코팅은 비용 낭비이고, 부족한 코팅은 품질 위험입니다."
Hommer Zhao
창립자 & 기술 전문가
FAQ
컨포멀 코팅 자주 묻는 질문
컨포멀 코팅이란 무엇인가요?
컨포멀 코팅(Conformal Coating)은 PCB 표면에 얇은 고분자 필름을 도포하여 습기, 먼지, 화학물질, 온도 변화, 진동 등 외부 환경으로부터 전자 회로를 보호하는 공정입니다. 코팅막이 PCB의 윤곽(contour)을 따라 균일하게 형성되기 때문에 "컨포멀(conformal, 형상 추종)"이라고 부릅니다. 일반적으로 25~75μm 두께로 도포됩니다.
컨포멀 코팅의 종류는 무엇이 있나요?
주요 컨포멀 코팅 종류로는 아크릴(AR), 우레탄(UR), 실리콘(SR), 에폭시(ER), 파릴렌(XY)이 있습니다. 아크릴은 범용 목적으로 가장 많이 사용되며 리워크가 용이합니다. 우레탄은 내약품성이 우수하고, 실리콘은 넓은 온도 범위에서 유연성을 유지합니다. 파릴렌은 CVD(화학기상증착)로 도포되어 가장 얇고 균일한 코팅막을 형성하며, 의료기기와 항공우주 분야에서 선호됩니다.
컨포멀 코팅은 어떤 제품에 필요한가요?
컨포멀 코팅은 가혹한 환경에서 사용되는 전자 제품에 필수적입니다. 자동차 ECU, LED 조명, 산업용 제어 장비, 해양 전자 장비, 항공우주 전자 시스템, 의료기기, 군사/방산 장비, 옥외 설치 전자 장비 등에 널리 적용됩니다.
컨포멀 코팅 후 리워크(재작업)가 가능한가요?
코팅 재질에 따라 리워크 난이도가 다릅니다. 아크릴 코팅은 용제로 쉽게 제거할 수 있어 리워크가 가장 용이합니다. 우레탄과 에폭시 코팅은 경화 후 제거가 어려워 국소적인 연삭이 필요합니다. 실리콘 코팅은 기계적으로 벗길 수 있습니다. 파릴렌은 제거가 가장 어렵습니다. WellPCB는 코팅 유형에 맞는 전문 리워크 프로세스를 보유하고 있습니다.
컨포멀 코팅 두께 기준은 어떻게 되나요?
IPC-A-610 기준에 따르면 코팅 두께는 재질별로 다릅니다. 아크릴(AR): 30~130μm, 우레탄(UR): 30~130μm, 실리콘(SR): 50~210μm, 에폭시(ER): 30~130μm, 파릴렌(XY): 6~25μm입니다. WellPCB는 비접촉 두께 측정 장비로 모든 코팅 보드의 두께를 검사합니다.
컨포멀 코팅 비용은 어떻게 산정되나요?
코팅 비용은 코팅 재질(아크릴이 가장 경제적, 파릴렌이 가장 고가), PCB 크기, 코팅 면적, 비코팅 영역(마스킹) 복잡도, 양면 코팅 여부, 주문 수량에 따라 달라집니다. 거버 파일과 비코팅 영역 지시서를 보내주시면 정확한 견적을 드립니다.
컨포멀 코팅 프로젝트를 시작하시겠습니까?
PCB 도면과 사용 환경 정보를 보내주시면, 최적의 코팅 재질과 공정을 추천하고 맞춤 견적을 드립니다. 전문 엔지니어가 24시간 내 답변드립니다.
