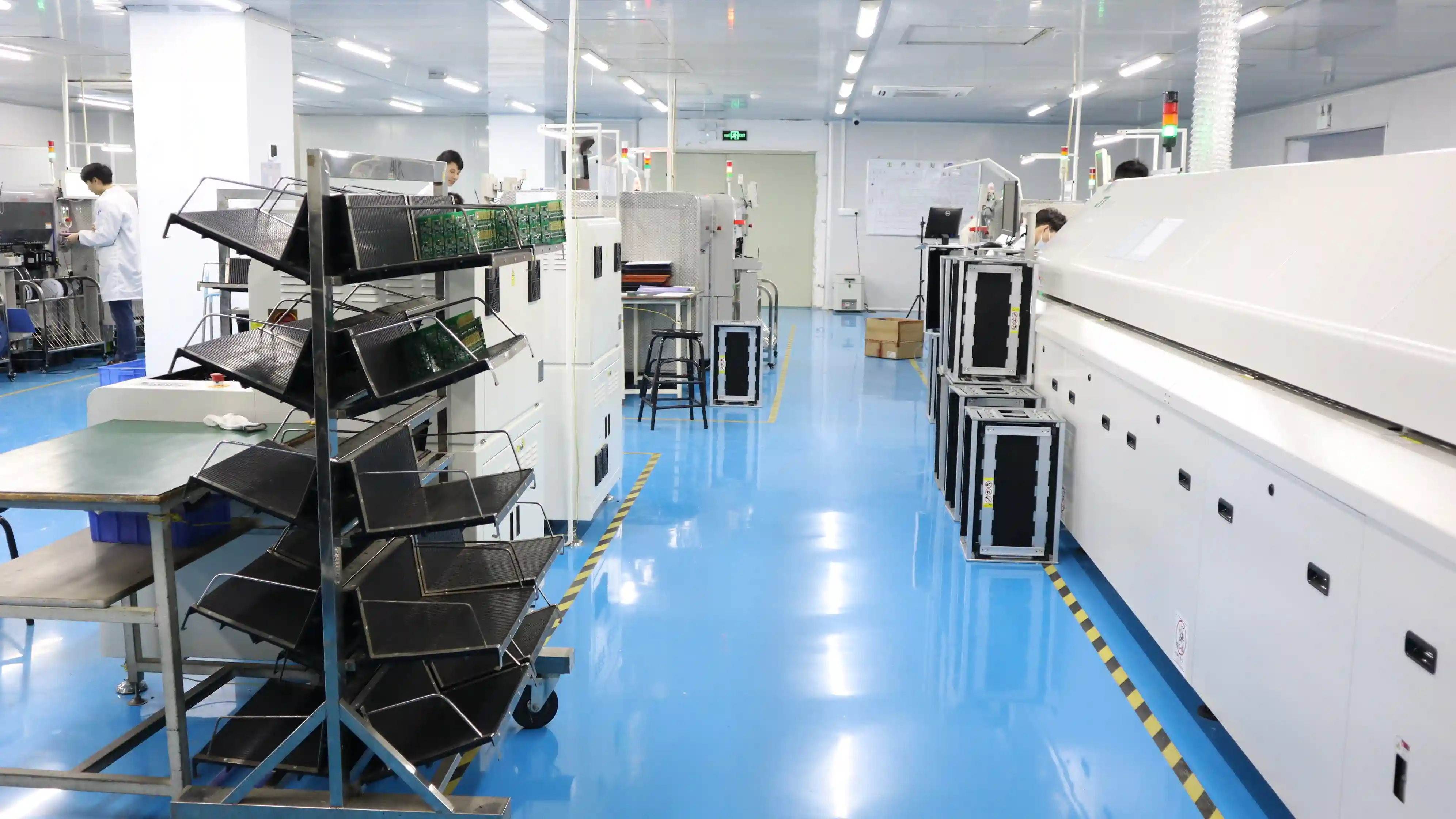

SPI(솔더 페이스트 검사) 완전 가이드: SMT 인쇄 불량을 리플로우 전에 잡는 실무
SPI는 solder paste의 면적, 높이, 체적, 오프셋을 리플로우 전에 수치로 확인해 브리징과 오픈, tombstone 위험을 조기에 차단하는 SMT 핵심 공정입니다. AOI 전 단계 관리 포인트를 실무 관점에서 잘 정리합니다.
Hommer Zhao
· 창립자 & 기술 전문가

SPI(Solder Paste Inspection)는 SMT 라인에서 가장 많이 과소평가되는 공정 중 하나입니다. 많은 팀이 실장 불량을 pick and place 장비나 reflow profile 문제로 먼저 의심하지만, 실제로는 시작점인 인쇄 공정에서 이미 편차가 만들어진 경우가 많습니다. 같은 stencil, 같은 paste, 같은 프로그램을 써도 청소 주기, squeegee 압력, board support, aperture 설계, 주변 온습도에 따라 paste volume과 offset이 흔들릴 수 있습니다.
그래서 SPI의 핵심 가치는 단순 검사 장비 추가가 아닙니다. 리플로우 이전에 수치 기반으로 인쇄 안정성을 확인하는 폐루프 관리에 있습니다. SMT 라인에서는 PCB 스텐실, SMT 조립, AOI 검사가 따로 움직이면 첫 기사 승인 속도도 느려지고 양산 수율도 흔들립니다. 이 글에서는 SPI를 중심으로 인쇄 결함을 어떻게 숫자로 읽고, 어떤 지표를 관리해야 하며, AOI와 X-ray와는 역할이 어떻게 다른지 PCB assembly 실무 관점에서 정리합니다.
기본 배경자료로는 solder paste 개요와 surface-mount technology, 그리고 표준 문맥 이해를 위한 IPC 표준 체계를 함께 보면 도움이 됩니다.
“현장에서 SPI를 도입하고 나면 불량이 갑자기 생긴 것이 아니라 이미 인쇄 단계에서 있었던 편차가 보이기 시작한 것뿐입니다. 저는 첫 10 panel 안에서 volume과 offset 추세를 잡지 못하면 그 lot 전체가 뒤에서 더 비싼 리워크 비용으로 돌아온다고 봅니다.”
— Hommer Zhao, 창립자 & 기술 전문가
면적, 높이, 체적, 오프셋이 SPI의 핵심 기본 지표
첫 10~30 panel 안에서 인쇄 조건을 안정화하는 것이 일반적
초소형 칩과 fine-pitch QFN일수록 SPI 의존도가 더 커짐
리플로우 전 검출 덕분에 first pass yield 개선 효과가 큼

SPI가 실제로 보는 것은 무엇인가
SPI는 인쇄된 solder paste를 2D 또는 3D 방식으로 스캔해 패드 위 paste 상태를 수치로 보여주는 장비입니다. 흔히 volume만 보는 장비라고 오해하지만, 실제 현장에서는 면적(area), 높이(height), 체적(volume), 위치 편차(offset), 브리징 경향을 함께 봐야 의미가 있습니다. 예를 들어 volume이 허용 범위 안에 들어와도 패드 중심에서 벗어나 있다면 reflow 후 open 또는 tombstone 위험이 남을 수 있습니다.
SPI는 곧바로 불량품을 판정하는 도구라기보다 인쇄 공정의 건강 상태를 보는 계기판에 가깝습니다. 설비는 숫자를 주지만, 그 숫자를 해석하는 기준은 제품 구조와 aperture 설계, 부품 패키지, 고객 품질 수준에 따라 달라집니다. 같은 0.4mm pitch QFN과 0603 칩 저항이 동일한 허용 폭으로 관리되지는 않습니다. 그래서 양산 전에 NPI 구간에서 부품별 허용 창(window)을 따로 잡아 두는 것이 중요합니다.
SPI, AOI, X-Ray는 어떤 순서로 역할을 나눠야 하나
세 검사는 서로 대체재가 아닙니다. SPI는 인쇄 전후가 아니라 실장 이전, AOI는 실장 및 리플로우 이후의 외관, X-ray는 보이지 않는 접합부를 보는 장비입니다. 따라서 SPI가 없으면 AOI에서 보이는 불량 원인을 뒤늦게 추적해야 하고, X-ray만 강화해도 인쇄 편차를 조기에 잡지는 못합니다.
| 검사 도구 | 검사 시점 | 주요 검출 항목 | 대표 한계 | 실무 의미 |
|---|---|---|---|---|
| SPI | 실장 전, printing 직후 | paste volume, height, area, offset, bridge 경향 | 부품 실장 이후 문제는 직접 보지 못함 | 원인 예방 중심의 초기 제어 도구 |
| AOI | 실장 후 또는 reflow 후 | missing, polarity, skew, tombstone, 외관 브리지 | hidden joint와 내부 void는 제한적 | 표면 결함과 실장 오류의 대량 스크리닝 |
| X-Ray | reflow 후, 분석 및 승인 단계 | BGA bridge, void, open, hidden solder joint | 속도와 비용이 AOI보다 불리함 | 보이지 않는 접합부 확인과 원인 분석 |
| Flying Probe / ICT | 조립 완료 후 | 전기적 연결성, shorts, opens, 값 확인 | paste 형상 자체는 보지 못함 | 전기적 검증으로 최종 리스크 축소 |
| 수동 현미경 검사 | NPI, 리워크, 이슈 분석 시 | 특정 패드 상태, smear, 잔사, 국소 결함 | 속도와 일관성 한계가 큼 | SPI/AOI 결과 확인용 보조 수단 |
“AOI에서 브리징이 보였다고 해서 AOI가 문제를 만든 것은 아닙니다. 인쇄량이 15%만 과다해도 fine-pitch에서는 결과가 달라집니다. 저는 SPI를 AOI 앞단의 품질 필터로 보며, 두 장비 사이 데이터를 끊지 않는 것이 Class 2와 Class 3 프로젝트 모두에서 중요하다고 봅니다.”
— Hommer Zhao, 창립자 & 기술 전문가
SPI에서 반드시 관리해야 할 6가지 지표
장비 화면에 수십 개의 항목이 떠도 모든 값을 같은 비중으로 볼 필요는 없습니다. 실무적으로는 다음 6가지를 먼저 안정화하는 편이 효율적입니다. 특히 NPI에서는 부품군별 허용 범위를 넓게 시작한 뒤 첫 3개 lot 데이터를 보고 점차 조이는 방식이 운영하기 쉽습니다.
| 지표 | 무엇을 의미하나 | 흔한 이상 징후 | 주요 원인 | 권장 대응 |
|---|---|---|---|---|
| Volume | 패드 위 paste 총량 | 과소 인쇄, 과다 인쇄 | aperture 막힘, 압력 과다, paste 점도 변화 | 청소 주기 조정, 압력/속도 재설정, paste 교체 |
| Height | 인쇄 높이와 형상 균일성 | 한쪽만 높거나 눌린 형상 | board support 부족, stencil 접촉 불안정 | 지그 보강, support pin 재배치 |
| Area | 패드 위 인쇄 면적 | 퍼짐, 끊김, 모서리 부족 | 개구 설계 불량, stencil 오염 | aperture 수정, underside cleaning 강화 |
| Offset | 패드 중심 대비 위치 편차 | 좌우 치우침, 패드 밖 돌출 | fiducial 인식 오차, board clamp 흔들림 | 정렬 재보정, board clamp 점검 |
| Bridge Risk | 인접 패드 간 paste 연결 가능성 | fine-pitch 브리징 전조 | 과다 인쇄, aperture 간격 부족 | reduction ratio 조정, stencil 두께 재검토 |
| Trend / Repeatability | lot 내 시간축 편차 추세 | 초반 양호, 후반 급격한 drift | paste 건조, 청소 지연, 환경 변화 | SPC 경보 설정, 5~10판 주기 확인 |
어떤 제품에서 SPI 도입 효과가 특히 큰가
모든 SMT 보드에 SPI가 같게 중요한 것은 아닙니다. 그러나 0201이나 01005 수동소자, 0.4mm 이하 pitch QFN, BGA, LGA, thermal pad가 포함된 보드에서는 인쇄 편차가 바로 조립 불량으로 이어질 가능성이 높습니다. 자동차, 의료, 산업 제어처럼 재작업 비용이 큰 분야는 특히 그렇습니다. 반대로 패드가 크고 부품 밀도가 낮은 단순 보드는 샘플링 전략으로도 충분할 수 있습니다.
판단 기준은 장비 가격이 아니라 리워크 비용과 양산 중단 비용입니다. 예를 들어 BGA 1개가 불량일 때 X-ray, 리워크, 재검사, 기능 테스트까지 다시 거치면 처음 인쇄 편차를 잡는 비용보다 훨씬 커집니다. 그래서 전기 테스트 전략, pick and place 셋업, X-ray 검사와 함께 SPI를 전체 비용 구조로 봐야 합니다.
NPI와 양산에서 SPI를 다르게 써야 하는 이유
NPI 단계의 SPI 목적은 합격 판정 자체보다 공정 창을 찾는 것입니다. stencil 개구, squeegee 속도, separation speed, support 조건, paste thawing 시간을 바꿔 가며 가장 안정적인 조합을 찾는 편이 중요합니다. 이 구간에서는 false call이 조금 많아도 괜찮습니다. 반대로 양산에서는 작업자 개입이 과도해지지 않도록 경보 기준을 현실적으로 조정해야 합니다.
실제 현장에서는 NPI 때 패키지별 허용 범위를 세분화한 뒤, 양산 전환 시에는 상위 CTQ 패드만 더 엄격하게 관리하는 방식이 자주 쓰입니다. 예를 들어 일반 0603은 상대적으로 넓은 창으로, QFN thermal pad와 BGA escape 인근 패드는 더 좁은 창으로 운영하는 식입니다. 이 접근이 지나치게 엄격한 전수 경보보다 훨씬 실용적입니다.
“SPI 프로그램은 한 번 만들어 두고 끝나는 것이 아닙니다. 저는 NPI에서 최소 3개의 cleaning interval과 2개의 print speed를 비교해 본 뒤 양산 기준을 잠그는 편입니다. 이렇게 해야 첫 lot은 좋고 두 번째 lot부터 drift가 커지는 문제를 줄일 수 있습니다.”
— Hommer Zhao, 창립자 & 기술 전문가
SPI 셋업 체크리스트
- Gerber와 stencil aperture 데이터가 최신 revision인지 먼저 맞춥니다.
- fine-pitch 부품, thermal pad, BGA escape 주변을 CTQ 패드로 별도 지정합니다.
- paste lot 번호, thawing 시간, 작업 시작 시각을 기록해 drift 원인을 추적합니다.
- support pin과 vacuum support 위치를 보드 휨이 큰 영역 기준으로 재검토합니다.
- underside cleaning 주기를 5판, 10판, 15판처럼 비교해 최적값을 찾습니다.
- AOI 불량 데이터와 SPI 결과를 연결해 상관관계를 확인합니다.
- 첫 기사 승인 시 최소 10 panel 이상 추세를 보고 기준을 잠급니다.
현장에서 SPI 데이터를 잘못 읽는 4가지 패턴
첫째는 경보 개수만 보고 라인이 불안정하다고 단정하는 것입니다. 경보가 많아도 실제로는 특정 패키지 한두 종류에만 집중되어 있을 수 있습니다. 이 경우 전체 설비를 의심하기보다 해당 aperture 설계나 부품군 허용 범위를 먼저 봐야 합니다. 둘째는 volume 평균만 보고 안심하는 것입니다. 평균이 100% 근처여도 표준편차가 커지면 후반 lot에서 브리징과 insufficient paste가 동시에 늘 수 있습니다.
셋째는 SPI와 AOI를 따로 보관해 원인-결과 연결이 끊기는 것입니다. 예를 들어 특정 QFN 패드의 offset 경보가 반복되고 이후 AOI에서 solder ball과 wetting 불량이 늘어난다면, 이는 장비 두 대의 문제라기보다 같은 공정 드리프트의 다른 표현일 수 있습니다. 넷째는 false call을 줄인다는 이유로 기준을 과도하게 넓히는 것입니다. 특히 의료, 자동차, 산업 제어 보드는 허용 폭을 너무 넓히면 Class 2 또는 고객 CTQ 수준을 놓칠 수 있으므로, false call 관리와 검출 민감도 사이의 균형을 lot 데이터로 조정해야 합니다.
결국 SPI 운영 수준은 장비 스펙보다 데이터 해석 루틴에서 갈립니다. shift 시작 후 5판, cleaning 직후 3판, paste 교체 후 3판처럼 비교 구간을 정해 두면 drift를 훨씬 빨리 읽을 수 있습니다. 외주 EMS를 평가할 때도 단순히 “SPI가 있다”보다 “trend review를 언제 하고, 어떤 패드를 CTQ로 고정하며, AOI 불량과 어떻게 묶어 보는가”를 확인하는 편이 더 정확합니다.
자주 묻는 질문
SPI와 AOI 중 하나만 도입해야 한다면 무엇이 우선인가요?
단순 소비재에서는 AOI가 더 체감되기도 하지만, fine-pitch와 0201이 늘어나는 SMT 라인이라면 SPI가 먼저 불량 원인을 줄이는 경우가 많습니다. 특히 첫 기사 승인과 stencil 최적화 단계에서는 SPI가 10~30 panel 안의 편차를 수치로 보여 준다는 점이 큽니다.
SPI 합격이어도 리플로우 후 브리징이 생길 수 있나요?
가능합니다. SPI는 인쇄 상태를 보는 도구이지 reflow 중 부품 이동, 프로파일 과열, 부품 coplanarity 문제를 모두 예측하지는 못합니다. 그래서 IPC-A-610 외관 판정과 AOI 결과를 함께 봐야 하며, 특히 0.4mm pitch 이하 부품은 profile 검증도 병행해야 합니다.
SPI 허용 범위는 모든 패드에 동일하게 적용해야 하나요?
아닙니다. 0603과 thermal pad, BGA escape 패드는 위험도가 다르므로 동일 창으로 운영하면 either false call이 늘거나 중요한 패드를 놓치게 됩니다. 보통 CTQ 패드는 더 좁게, 일반 패드는 더 현실적으로 설정하는 편이 효율적입니다.
양산에서 SPI false call을 줄이려면 무엇부터 조정해야 하나요?
대개 장비 감도보다 먼저 board support, cleaning interval, paste 상태 관리부터 점검해야 합니다. 같은 프로그램이라도 underside cleaning을 5판에서 10판으로 바꾸거나, paste 개봉 후 4시간 이후 데이터를 분리해 보면 원인이 선명해지는 경우가 많습니다.
BGA 제품에서도 SPI만으로 충분한가요?
충분하지 않습니다. BGA는 인쇄 품질이 중요하지만 최종 접합은 hidden joint이므로 X-ray나 샘플 단면 분석이 필요할 수 있습니다. 특히 void와 head-in-pillow 의심이 있으면 X-ray 검토를 추가하는 것이 안전합니다.
외주 PCB assembly 업체에 SPI 운영 수준을 어떻게 질문하면 좋나요?
“SPI 장비가 있습니까?”보다 “CTQ 패드를 어떻게 지정합니까, 첫 3개 lot의 volume trend를 저장합니까, AOI 불량과 연계 리뷰를 합니까?”처럼 물어보는 편이 수준을 더 잘 드러냅니다. 이런 질문에 숫자와 기록 방식으로 답하면 운영 성숙도가 높은 편입니다.
SMT 인쇄 안정화가 필요한 프로젝트인가요?
WellPCB Korea는 prototype부터 양산까지 SPI, AOI, X-ray, 전기 테스트를 연결한 PCB assembly 검증 흐름을 지원합니다. fine-pitch SMT, BGA, mixed-technology 보드의 인쇄 수율과 첫 기사 승인 속도를 함께 검토해 드립니다.
Hommer Zhao
창립자 & 기술 전문가
20년 이상의 PCB 및 전자 제조 경험을 보유한 WellPCB의 창립자입니다. 글로벌 고객에게 최적의 EMS 솔루션을 제공하기 위해 기술과 품질에 대한 깊은 통찰력을 공유합니다.
관련 글

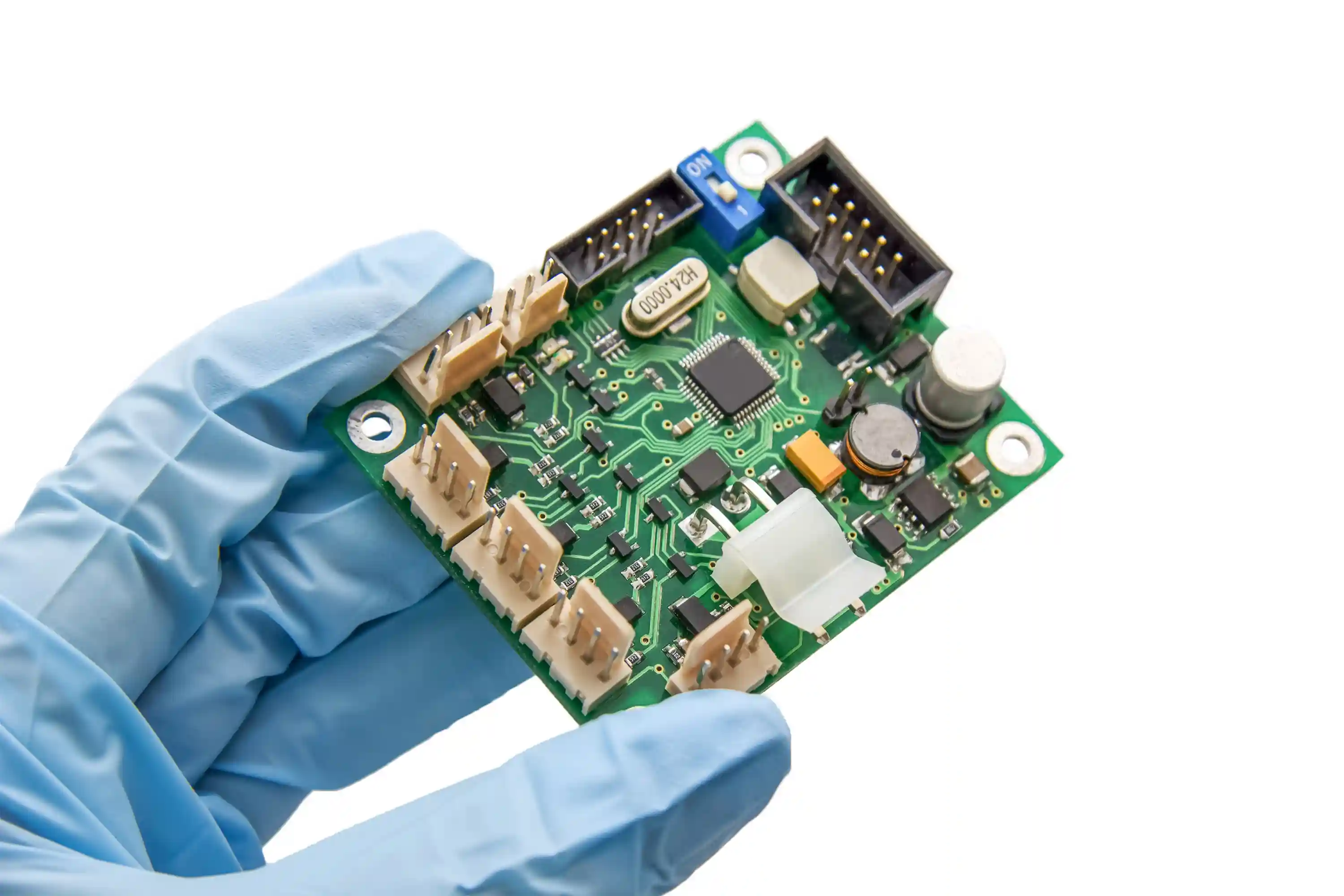

컨포멀 코팅 PCB 가이드: 아크릴·실리콘·우레탄·파릴렌 선택, 두께, 검사, 리워크 기준
컨포멀 코팅은 PCB 위에 얇은 보호막을 올리는 공정이지만, 재료 선택과 도포 두께, 마스킹, 경화, 검사 기준을 잘못 잡으면 오히려 리워크성과 신뢰성을 동시에 잃을 수 있습니다. 이 글은 PCB assembly와 box build 관점에서 코팅 재료별 차이와 적용 실무를 정리합니다.

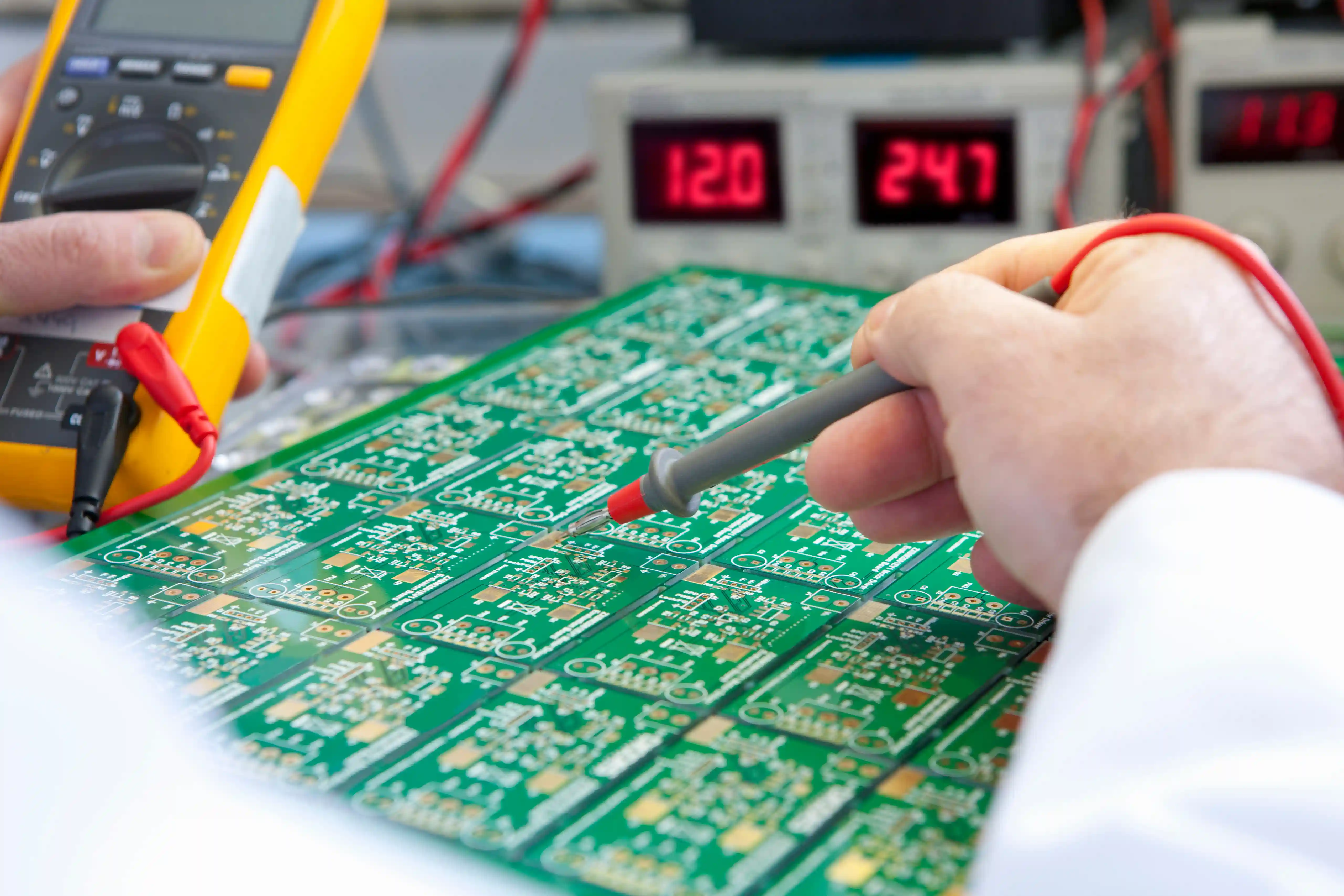

REACH 컴플라이언스 PCB Assembly 가이드: SVHC, Article 33, SCIP 대응 실무
