Pick and Place 완전 가이드: SMT 실장 장비 원리, 속도 지표, 셋업 최적화 실무
Pick and place는 SMT line의 속도만 결정하는 장비가 아닙니다. feeder 셋업, nozzle 선택, fiducial 인식, placement accuracy, SPI·AOI 연계까지 함께 맞춰야 실제 수율과 납기가 안정됩니다. 이 글은 PCB assembly 실무 관점에서 pick and place 장비를 정확히 읽는 기준을 정리합니다.
Hommer Zhao
· 창립자 & 기술 전문가
Pick and place는 SMT 공정의 꽃처럼 보이지만, 실제로는 가장 많이 오해받는 장비이기도 합니다. 많은 구매팀이 시간당 칩 수량만 보고 line capability를 판단하지만, 현장에서는 feeder 준비 시간, nozzle 선택, fiducial 인식, board support, solder paste 상태, AOI 피드백이 함께 맞아야 비로소 생산성이 나옵니다. 같은 장비를 써도 어떤 팀은 첫 20 panel 안에 수율을 안정화하고, 어떤 팀은 하루 종일 tombstone과 polarity 오류를 잡느라 시간을 보냅니다.
한국 고객이 SMT assembly나 PCB assembly를 문의할 때 자주 묻는 질문도 비슷합니다. 0201이 몇 개까지 가능한지, 0.4mm pitch BGA를 어느 수준으로 정렬하는지, prototype과 mass production에 같은 line을 쓰는지, 그리고 BOM만으로 placement program을 만들 수 있는지입니다. 이 글은 그 질문에 답하기 위해 pick and place 장비의 원리와 속도 지표, NPI 셋업 전략, 수율 관리 포인트를 실무 기준으로 정리합니다.
배경 개념은 pick-and-place machine, surface-mount technology, printed circuit board 자료를 함께 보면 더 빠르게 잡힙니다.
초소형 칩 대응 여부는 nozzle, vision, stencil 품질이 함께 결정
실제 line 운영에서 자주 비교하는 시간당 부품 실장 범위
fine-pitch 제품에서 자주 거론되는 placement 관리 수준
SPI와 AOI 피드백으로 초기 안정화를 끝내야 하는 구간

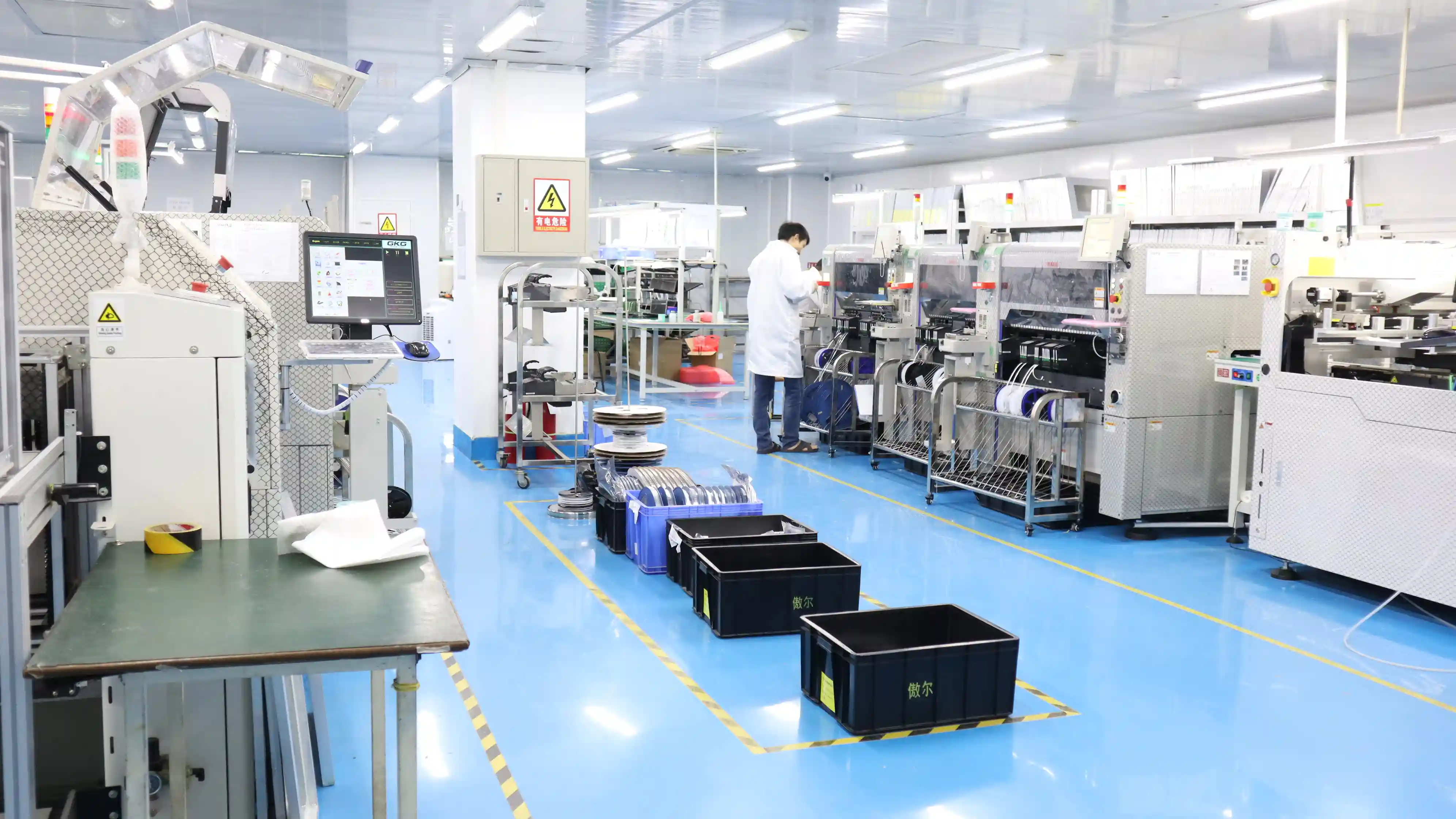

Pick and place 장비란 무엇인가
Pick and place 장비는 feeder에서 부품을 집어 올리고, 카메라로 부품 중심과 각도를 보정한 뒤, 인쇄된 solder paste 위에 정확한 좌표로 배치하는 SMT 설비입니다. 핵심은 단순히 “집고 놓는다” 가 아니라 반복 정밀도와 데이터 일치성입니다. 장비는 centroid 좌표, 패키지 높이, 부품 극성, PCB fiducial, panel array 정보를 기반으로 움직이며, 이 데이터 중 하나만 틀려도 missing part나 skew, 180도 반전 같은 문제가 바로 생깁니다.
그래서 pick and place는 독립 장비가 아니라 stencil, solder paste printing, reflow, AOI, X-ray와 연결된 시스템으로 봐야 합니다. 장비 자체 accuracy가 좋아도 paste volume이 흔들리거나 panel support가 부족하면 0.5mm pitch QFN은 바로 브리징과 오프셋 이슈를 냅니다. 반대로 프로그램과 자재 준비가 잘되면 중속기만으로도 prototype 수율을 매우 안정적으로 만들 수 있습니다.
“Pick and place 성능은 카탈로그 CPH보다 첫 30 panel 안에 IPC-A-610 합격률을 얼마나 빨리 안정화하느냐로 봐야 합니다. NPI에서 이 숫자가 흔들리면 고속기라도 실제 납기는 느립니다.”
— Hommer Zhao, 창립자 & 기술 전문가
Pick and place line은 어떤 순서로 움직이나
실무에서는 장비를 4단계로 이해하면 편합니다. 첫째, 자재와 feeder 준비입니다. reel, tray, stick 부품을 등록하고 feeder slot과 nozzle type을 매칭합니다. 둘째, board fiducial과 local fiducial을 인식해 PCB 실제 위치를 보정합니다. 셋째, 장비가 부품을 흡착하고 vision camera로 중심과 회전을 계산한 뒤 placement를 실행합니다. 넷째, SPI와 AOI 결과를 바탕으로 offset과 부품 라이브러리를 다시 조정합니다.
이 순서 중 어디에서 시간이 새는지 파악해야 line 개선이 됩니다. feeder changeover가 오래 걸리는 현장은 장비 속도를 올려도 의미가 적고, 반대로 부품 인식 오류가 많은 현장은 library normalization이 먼저입니다. 특히 prototype PCB assembly에서는 매일 다른 BOM과 panel이 들어오므로 고속보다 setup agility가 더 중요합니다.
| 운영 항목 | 주요 지표 | NPI 기준 | 양산 기준 | 흔한 실패 원인 |
|---|---|---|---|---|
| Feeder 준비 | changeover 시간 | 10~30분 내 전환 | 공용 feeder bank 표준화 | slot 불일치, reel 라벨 오류 |
| Vision 정렬 | placement accuracy | ±50μm~±70μm 관리 | 반복 정밀도 편차 최소화 | fiducial 오염, board warp |
| 부품 인식 | recognition reject rate | first article 전 1% 이하 목표 | library 고정으로 안정화 | 패키지 정의 오류, nozzle 미스매치 |
| 실장 생산성 | 유효 CPH | 8,000~25,000 CPH | 30,000~80,000 CPH | 셋업 손실, 양면 대기, 자재 공급 지연 |
| 폐루프 품질 | SPI/AOI 피드백 시간 | 초기 10~30 panel 안에 보정 | lot 간 drift 감시 | paste volume 편차, polarity library 누락 |
표에서 중요한 것은 “속도”가 아니라 유효 생산성입니다. 60,000 CPH 장비라도 매번 feeder를 다시 꽂고 first article 승인에 40분이 걸리면 소량 다품종에서는 중속 NPI line보다 불리할 수 있습니다. 반대로 고정 BOM으로 5,000대 이상 반복 생산하는 제품은 feeder bank와 nozzle recipe를 고정해 고속기의 장점이 극대화됩니다.
왜 카탈로그 속도보다 실제 수율 관리가 더 중요한가
구매 단계에서는 종종 “시간당 몇 개까지 붙일 수 있느냐”가 핵심 질문처럼 보이지만, 실제 현장에서는placement만 빠르고 재작업이 많으면 전체 원가가 더 높아집니다. 예를 들어 0201 저항과 fine-pitch QFN이 섞인 보드에서 nozzle 선택이 잘못되면 mis-pick과 nozzle clog가 늘고, solder paste 인쇄량이 흔들리면 tombstone 비율도 올라갑니다. 이때 line speed를 더 올리면 오히려 defect를 더 빨리 양산하는 셈이 됩니다.
그래서 실무적으로는 IPC-A-610 수용 기준과 연결해 판단해야 합니다. 장비가 빠른지보다, 첫 양산 lot에서 missing, offset, polarity reversal, insufficient solder가 어느 비율로 나오는지 봐야 합니다. 특히 자동차, 의료, 산업 제어처럼 현장 리워크 비용이 큰 제품은 pick and place 단계에서 불량을 1차로 잡는 것이 훨씬 값이 쌉니다.
“0201과 0.4mm pitch BGA가 섞인 보드에서는 장비 스펙보다 stencil, support pin, nozzle recipe, SPI 기준값 4개를 먼저 잠가야 합니다. 저는 이 4개가 맞으면 placement defect의 70% 이상이 초기에 줄어든다고 봅니다.”
— Hommer Zhao, 창립자 & 기술 전문가
NPI 프로젝트에서 pick and place 셋업을 빠르게 끝내는 방법
NPI는 양산과 평가 기준이 다릅니다. 하루에 한 제품만 반복하는 양산 line과 달리, NPI line은 BOM과 package mix가 계속 바뀝니다. 따라서 장비 선정도 고속보다 셋업 전환 시간, program validation 속도, operator 숙련도가 더 중요합니다. 한국 고객이 prototype RFQ를 보낼 때 Gerber와 BOM만 주고 centroid가 없는 경우가 많은데, 이 경우에도 제작은 가능하지만 프로그램 검증 시간이 늘어 lead time 예측이 흐려집니다.
- 좌표 데이터 통일: centroid 원점, 회전 기준, bottom side mirror 규칙을 먼저 확인합니다.
- 부품 승인 범위 고정: AVL이 열려 있으면 reel pitch와 package body가 달라져 feeder 셋업이 흔들립니다.
- Panel 조건 명확화: rail width, fiducial 수, breakaway 위치가 정해져야 support가 안정됩니다.
- First article 절차 준비: 첫 1~3 panel에 대한 승인자와 판정 기준을 미리 정해야 합니다.
- 검사 루프 연결: SPI, AOI, 필요 시 X-ray 결과를 즉시 프로그램 수정에 반영합니다.
이런 기본 조건이 정리되면 DFM/DFA 검토와 pick and place 셋업이 하나의 흐름으로 연결됩니다. 그 결과는 단순한 장비 활용도가 아니라, 더 빠른 sample approval과 더 예측 가능한 양산 ramp-up으로 나타납니다.
Pick and place 장비를 볼 때 꼭 확인해야 할 6가지 질문
공급사를 평가할 때는 “최신 장비냐”보다 다음 질문이 더 유효합니다. 첫째, 0201과 0.4mm pitch BGA의 실적이 있는가. 둘째, 양면 실장에서 bottom side handling 경험이 있는가. 셋째, feeder와 nozzle의 표준화가 되어 있는가. 넷째, SPI와 AOI 결과를 누구가 어떤 시간 안에 반영하는가. 다섯째, board warp와 large panel에 대한 support 방법이 있는가. 여섯째, 고속기와 NPI line을 제품 mix에 따라 분리 운용하는가입니다.
이 질문을 통과해야 turnkey assembly에서도 구매 리스크를 줄일 수 있습니다. 자재 조달이 아무리 잘되어도 실장 프로그램이 늦으면 출하 일정은 밀립니다. 반대로 program과 feeder 준비가 안정되면 일부 부품 shortage 상황에서도 대체 승인분만 빠르게 반영해 재시작할 수 있습니다.
“좋은 SMT 공장은 장비 이름보다 changeover discipline이 다릅니다. feeder 매핑, nozzle 관리, first article 승인, AOI 피드백이 15분 단위로 굴러가면 고속기 1대보다 전체 라인 리드타임이 더 크게 줄어듭니다.”
— Hommer Zhao, 창립자 & 기술 전문가
Pick and place는 다른 검사 공정과 함께 봐야 한다
Pick and place를 placement head 중심으로만 보면 중요한 절반을 놓칩니다. 실제 수율은 paste printing, reflow profile, AOI strategy, 필요 시 전기적 테스트 전략과 이어집니다. 예를 들어 placement offset이 없는데도 open solder가 많다면 원인은 장비가 아니라 stencil aperture나 paste 관리일 가능성이 큽니다. 반대로 solder joint는 정상인데 polarity 불량이 반복되면 library와 feeder orientation을 먼저 의심해야 합니다.
결국 pick and place는 SMT line의 속도 엔진이면서 동시에 품질 정보의 허브입니다. 설비를 잘 운영하는 업체는 placement data를 단순 로그로 두지 않고, defect mode와 연결해 다음 lot의 조건을 더 빨리 고정합니다. 그런 구조가 있어야 prototype에서 mass production으로 넘어갈 때 surprise defect가 적어집니다.
