자동광학검사 (AOI)

고속 카메라와 AI 알고리즘으로 PCB 결함을 고정밀로 검출합니다. SMT/PTH 공정 모두 적용 가능하며, IPC-A-610 Class 3 기준 준수.

PCB 결함을 0.02mm 단위로 검출하는 자동광학검사

자동광학검사(AOI)는 고해상도 카메라와 AI 알고리즘을 이용해 PCB 조립 품질을 검사하는 시스템입니다. 인간 눈으로는 식별하기 어려운 SMT 납땜 결함과PTH 공극을 고정밀로 검출합니다. 이 시스템은 IPC-A-610 Class 3 기준을 준수하며, 양산 초기 단계의 결함 발견으로 리워크 비용을 절감합니다.

고속 검사 능력을 통해 대량 생산에도 적합합니다.PCB 조립 공정에 통합되어 실시간 품질 모니터링이 가능하며, 검사 결과는 CSV/JSON 형식으로 제공되어 품질 추적과 공정 개선에 활용됩니다.컨포멀 코팅 전후 검사에도 적용 가능합니다.

Box Build 공정과 연계하면 완제품 검사까지 통합된 품질 관리 시스템을 구축할 수 있습니다. ISO 9001 인증을 받은 검사 프로세스로 일관된 품질 기준을 유지합니다.

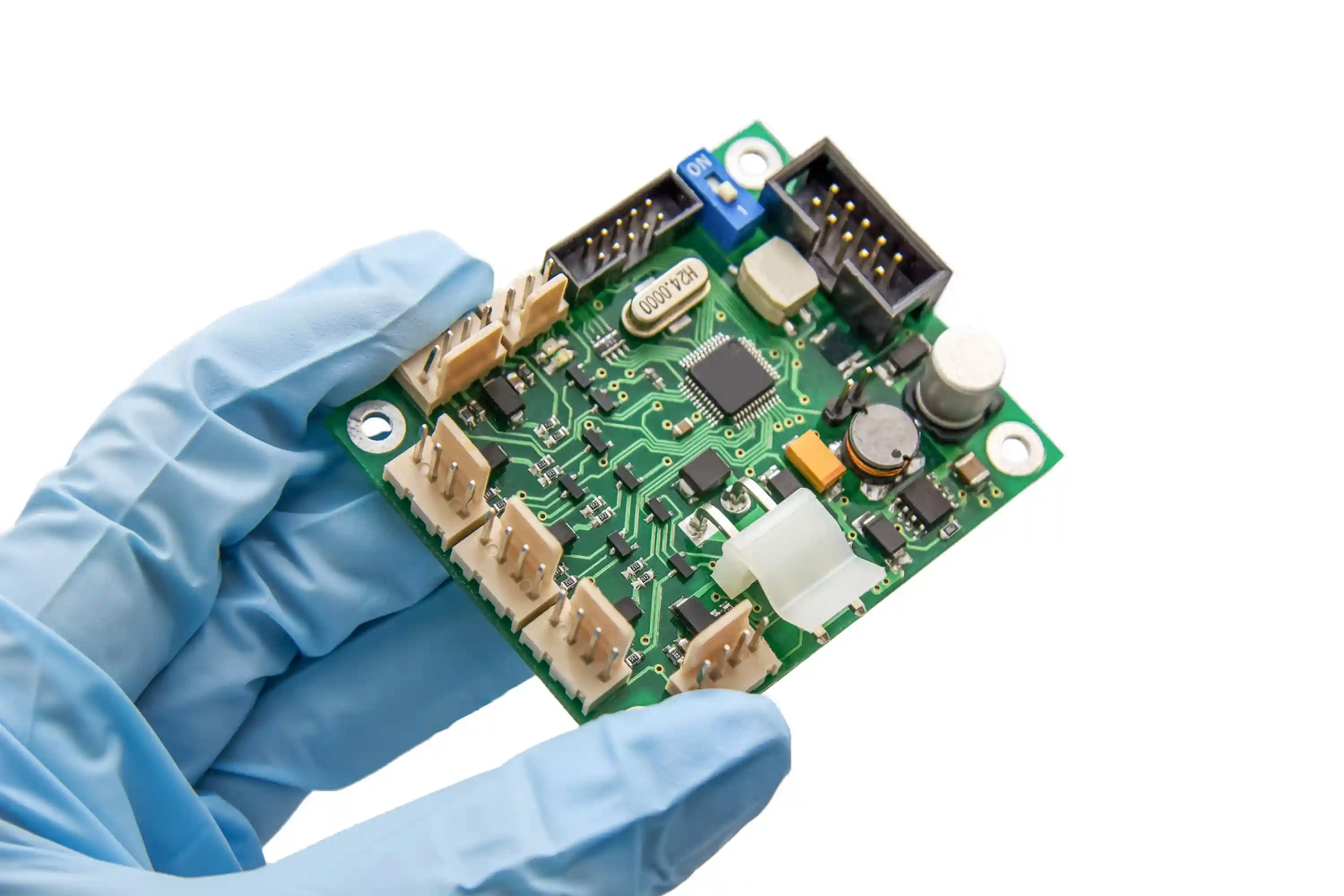

자동광학검사(AOI) 장비
고정밀
결함 검출 정확도

고속 AOI 시스템으로 품질 보증

AOI 검사는 인간 눈보다 20배 빠른 속도로 0.02mm 미세 결함까지 검출합니다. 2D/3D 복합 검사 방식으로 납땜 높이와 형태를 정밀하게 분석합니다.

  • 0.02mm 단위 결함 검출
  • 고속 검사
  • IPC-A-610 Class 3 준수

혜택

AOI 검사의 장점

🔍

미세 결함 검출

0.02mm 단위의 납땜 결함까지 검출 가능한 고해상도 카메라

고속 검사

고속 검사로 대량 생산에도 적합한 검사 속도

📊

데이터 기반

검사 결과 CSV/JSON 형식으로 제공되어 품질 추적 가능

💰

비용 절감

양산 초기 단계의 결함 발견으로 리워크 비용 절감

가공 역량

검사 역량

결함 검출
고정밀
최소 검출 크기
0.02mm
검사 속도
고속
지원 표준
IPC-A-610 Class 2/3
PCB 크기
최대 500x400mm
두께 범위
0.4~3.2mm
결함 유형
30+ 이상
검사 형식
2D/3D 복합

공정

검사 프로세스

1

설정

검사 프로그램 생성

2

스캔

고속 이미지 촬영

3

분석

AI 알고리즘 처리

4

분류

결함 유형 자동 분류

5

보고

결과 리포트 생성

6

피드백

공정 개선 제안

AOI 검사 견적 문의

PCB 설계 파일과 검사 요구사항을 보내주시면, 전문 엔지니어가 맞춤형 AOI 솔루션을 제안드립니다.
