PCB Testing Services
PCB 테스트 서비스
AOI, 플라잉 프로브, ICT, 기능 테스트를 프로젝트 단계에 맞춰 조합해 시제품과 양산의 출하 리스크를 낮추는 검증 서비스입니다.
보드를 만드는 것과 출하 위험을 줄이는 것은 다른 문제입니다
PCB 테스트 서비스는 단순한 검사 장비 소개가 아니라, 제품 위험도와 생산 단계에 맞는 검증 조합을 설계하는 서비스입니다. 반복 양산이라면 고정구 기반 ICT가 유리할 수 있고, 초기 NPI라면 별도 픽스처 없이 빠르게 시작하는 플라잉 프로브가 더 효율적입니다. 외관 결함은 AOI 검사로 먼저 선별하고, 전기적 연결성과 실제 동작은 별도 테스트로 확인해야 합니다.
국제 전자 제조 업계는 검사 기준과 품질 등급을 IPC 표준으로 정리하고, 전기적 커버리지는 조립 표준 자료와 Flying Probe 같은 방식으로 나눠 접근합니다. 저희는 이런 방법론을 PCB 조립및 서브컨트랙트 조립일정과 함께 맞춰서 실제 납기와 비용 기준으로 제안합니다.
특히 산업용 제어 보드, 전원 보드, 통신 모듈처럼 출하 후 현장 장애 비용이 큰 제품은 단일 검사 방식만으로 판단하는 것이 위험합니다. 외관, 네트 연결성, 전원 인가, 통신 인터페이스 응답까지 단계별로 커버리지를 나눠야 반환과 재방문 비용을 줄일 수 있습니다.
Test Methods
프로젝트 단계별 테스트 방법
가장 좋은 테스트는 항상 가장 많은 테스트가 아니라, 수량과 리스크에 맞는 테스트입니다.
AOI
SMT 양산 라인, 반복 결함 모니터링브리징, 극성 오류, tombstoning, 부품 누락 같은 외관 결함을 빠르게 선별해 초기에 수율 문제를 줄입니다.

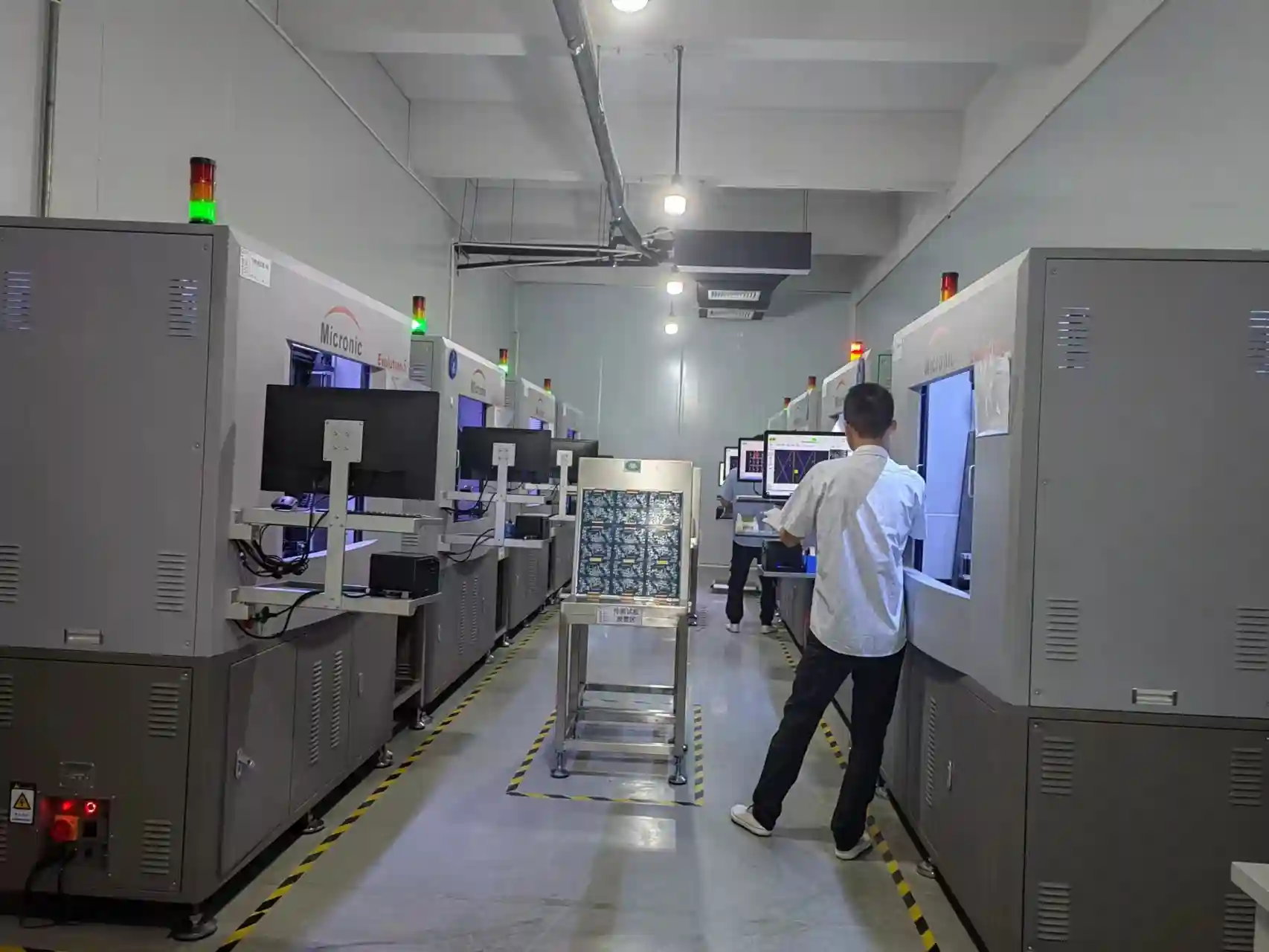

플라잉 프로브
NPI, 파일럿 런, 1~200개 소량 빌드별도 픽스처 없이 개방·단락, 저항, 다이오드 방향, 기본 네트 연결성을 검사해 프로토타입에 적합합니다.
ICT
반복 생산, 고정구 투자 가치가 있는 프로젝트고정구 기반으로 빠른 takt time과 높은 반복성을 확보해 중대량 양산에서 검사 비용을 안정화합니다.
기능 테스트
출하 승인, 고객별 acceptance 기준 검증전원 인가, 통신 포트, 센서 입력, 릴레이 구동, 펌웨어 응답까지 실제 사용 조건에 가까운 검증을 수행합니다.
검사 전략을 견적 단계에서 함께 설계합니다
테스트는 생산이 끝난 뒤 붙이는 옵션이 아니라, 처음부터 BOM, 테스트 포인트, 전원 시퀀스, 판정 기준과 함께 설계해야 리드타임 손실이 줄어듭니다. 빠른 샘플 프로젝트는 급속 PCB 조립과 연결해 일정 중심으로 운영하고, 환경 내구성이 중요한 제품은 컨포멀 코팅이후 최종 기능 테스트까지 고려하는 편이 안전합니다.
Workflow
PCB 테스트 운영 프로세스
요구사항 정리
제품 위험도, 목표 수량, 합격 기준, 현장 고장 비용을 먼저 파악합니다.
테스트 커버리지 설계
AOI, 플라잉 프로브, ICT, 기능 테스트 중 무엇을 조합할지 결정합니다.
파일 및 포인트 검증
BOM, PNP, 테스트 포인트, 전원 시퀀스, 펌웨어 조건을 점검합니다.
샘플 빌드 테스트
초기 샘플에서 결함 패턴을 분류하고 재작업 및 공정 수정 포인트를 도출합니다.
양산 적용
반복 생산에서는 takt time과 불량 코드 체계를 고정해 재현성을 확보합니다.
출하 보고
검사 결과와 예외 처리 사항을 정리해 고객 승인과 추적성을 지원합니다.
이런 프로젝트에 적합합니다
- ✓현장 불량 한 건의 비용이 높은 산업용 제어 보드와 전원 보드
- ✓프로토타입 단계에서 숨어 있는 오픈·쇼트 리스크를 빠르게 확인해야 하는 NPI 프로젝트
- ✓양산 중 반복 결함 패턴을 데이터로 관리해야 하는 통신·자동화 장비 보드
- ✓검사 전략을 조립 공정과 함께 묶어 한 공급업체에서 통제하고 싶은 한국 구매팀
이 점은 미리 알아두셔야 합니다
- •AOI만으로 전기적 연결성과 펌웨어 동작까지 보장할 수는 없습니다.
- •플라잉 프로브는 유연하지만 중대량 반복 생산에서는 ICT보다 takt time이 불리할 수 있습니다.
- •기능 테스트는 제품마다 요구사항이 달라 fixture, 펌웨어, 판정 로직을 사전에 정의해야 합니다.
FAQ
자주 묻는 질문
PCB testing services를 별도 서비스로 두는 이유는 무엇인가요?
조립 품질과 테스트 전략은 연결되어 있지만 목적이 다릅니다. 조립은 보드를 만드는 공정이고, 테스트는 출하 전 위험을 수량과 사용 조건에 맞춰 줄이는 의사결정 체계입니다. 특히 고장 비용이 큰 제품은 별도 테스트 설계가 필수입니다.
프로토타입에서 ICT까지 바로 준비해야 하나요?
대부분의 경우 아닙니다. 초기 시제품은 플라잉 프로브와 기본 기능 테스트로 빠르게 검증하고, 반복 생산 수량이 커질 때 ICT 고정구 투자 시점을 결정하는 방식이 더 효율적입니다.
AOI 페이지와 이 페이지의 차이는 무엇인가요?
AOI 페이지는 자동광학검사 장비와 외관 결함 검출 자체에 초점이 있습니다. 이 페이지는 AOI를 포함해 플라잉 프로브, ICT, 기능 테스트까지 합쳐 고객의 검사 전략 전체를 설계하는 상위 서비스 페이지입니다.
검사 전략까지 포함해 PCB 견적을 받으세요
Gerber, BOM, 수량, 테스트 요구사항을 보내주시면 AOI, 전기 테스트, 기능 테스트 범위를 함께 검토해 실행 가능한 견적과 일정으로 정리해 드립니다.
