전자 포팅 컴파운드
전자 포팅 컴파운드 서비스
PCB, 센서, 전원 모듈, 하우징 내부 서브어셈블리를 potting compound로 봉지해 절연, 내습, 진동 대응 성능을 높이는 상업용 제조 서비스입니다.
보드만 보호하는 수준을 넘어 전자 모듈 전체를 안정화하는 공정입니다
전자 포팅 컴파운드는 회로를 얇게 덮는 코팅이 아니라, 하우징 내부를 재료로 채워 전자 부품을 구조적으로 보호하는 방식입니다. 그래서 습기, 염분, 충격, 누설전류, 케이블 흔들림이 동시에 문제인 제품에서 특히 효과적입니다.

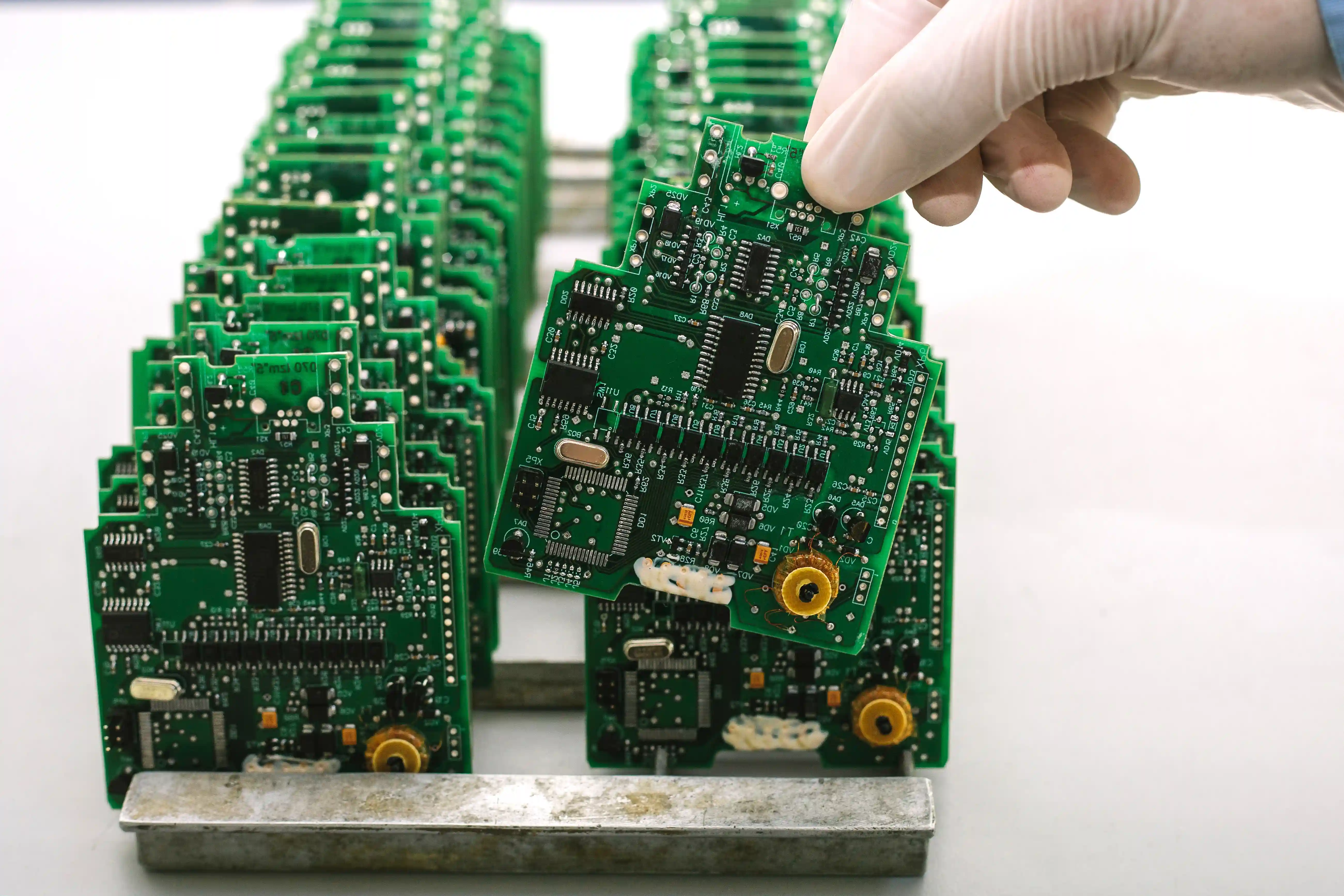

WellPCB Korea는 PCB 조립 이후 세척, 하우징 조립, 주입, 경화, 최종 검사까지 연결해 운영합니다. 완제품 조립 단계와 같이 진행해야 하는 프로젝트는 Box Build 또는 전자 어셈블리 제조흐름 안에서 관리할 수 있습니다.
재질 선택에서는 epoxy, polyurethane, silicone의 차이를 단순 가격이 아니라 경도, 수리성, 열사이클, 절연 요구 기준으로 비교해야 합니다. 얇은 보호막이 목적이라면 컨포멀 코팅이 더 맞을 수 있습니다.
에폭시·PU·실리콘 선택
모듈 단위 봉지 대응
양산 전 샘플 검증
조립 후 포팅 일괄 운영
포팅 서비스에서 실제로 중요한 항목
구매 단계에서는 "에폭시로 봉지 가능합니까?" 같은 질문이 자주 나오지만, 양산에서는 충전량, 경화 수축, 열 축적, 수리 정책, 케이블 출구 구조가 더 큰 비용 차이를 만듭니다.
재질 선택을 용도 중심으로 정리
같은 potting compound라도 경도, 점도, 열전도율, 난연성, 리워크성에 따라 결과가 크게 달라집니다. 제품 사용 환경과 수리 정책을 기준으로 에폭시, 폴리우레탄, 실리콘 후보를 좁혀 제안합니다.
PCB 조립 후 공정까지 연결
단순 소재 판매가 아니라 PCB 조립, 세척, 하우징 조립, 디스펜싱, 진공 탈포, 경화, 최종 검사까지 한 흐름으로 운영합니다. Box Build나 전원 모듈 조립과 함께 적용하기 좋습니다.
기포와 공극 리스크 관리
포팅 품질은 재료 자체보다 혼합비, 점도, 주입 속도, 탈포, 경화 조건에 크게 좌우됩니다. 코너, 커넥터 주변, 열원 하부에서 공극이 남지 않도록 샘플 단계에서 충전 패턴을 먼저 검증합니다.
절연과 내환경성 강화
습기, 먼지, 염분, 충격, 진동, 누설전류 리스크가 높은 제품에서 포팅은 단순 보호를 넘어 신뢰성 설계 수단으로 작동합니다. 전원부와 옥외 전자장치에서 특히 효과적입니다.
열관리와 수리성까지 함께 판단
포팅은 보호 성능을 높이는 대신 열 축적과 재작업 난도를 키울 수 있습니다. 열전도 필러, 두께, 경도, 해체 가능성까지 함께 보지 않으면 양산 이후 유지보수 비용이 커질 수 있습니다.
승인 샘플 기반 양산 전환
NPI 단계에서 작은 하우징 변화나 케이블 위치 차이만으로 충전량과 경화 시간이 바뀔 수 있습니다. 승인 샘플에서 충전량, 경화 시간, 외관 기준을 고정한 뒤 반복 생산으로 전환합니다.
재질 선택은 보호 성능보다도 응력과 수리성의 균형 문제입니다
포팅은 한 번 적용하면 되돌리기 어려운 공정입니다. 그래서 경도가 높은 재료가 항상 좋은 것이 아닙니다. 발열 부품, 커넥터, 하우징 재질, 배선 움직임을 함께 보면 오히려 연질 재료가 더 오래 버티는 경우도 많습니다.
| 재질 | 강점 | 주의점 | 주요 적용 |
|---|---|---|---|
| 에폭시 | 강한 고정력, 내화학성, 강한 절연 | 경질 경화 후 리워크 어려움, 응력 집중 가능성 | 전원 모듈, 산업용 컨트롤러, 충전기 |
| 폴리우레탄 | 중간 경도, 완충성, 일부 재작업 가능성 | 습기 민감도와 경화 조건 관리 필요 | 센서 모듈, LED 드라이버, 실외 장비 |
| 실리콘 | 유연성, 고온 사이클, CTE 차이 흡수 | 기계적 강도는 낮을 수 있고 표면 오염 관리 필요 | 차량용 전자장치, 고온 센서, 진동 환경 제품 |
RFQ 전에 꼭 정리할 정보
- 하우징 내부 체적과 목표 포팅 높이
- 보드 발열량과 허용 온도 상승
- 재작업 필요 여부와 수리 정책
- 절연 거리와 난연 요구사항
- 외부 환경: 습기, 염분, 화학물질, 진동
- 커넥터와 케이블이 재료에 잠기는 범위
자료가 불완전하면 1차 견적은 가능하지만, 실제 양산에서는 충전량과 경화 시간 때문에 단가와 리드타임이 달라질 수 있습니다.
공정 흐름은 재료보다 표준화가 더 중요합니다
용도와 위험요소 정리
습기, 진동, 절연 거리, 열발생, 서비스 수명 같은 조건을 먼저 정리해 포팅이 필요한 이유와 목표 성능을 명확히 합니다.
재질과 하우징 구조 검토
에폭시, 폴리우레탄, 실리콘 후보를 비교하고, 하우징 여유 공간, 커넥터 위치, 케이블 출구 구조를 확인합니다.
PCBA 및 전처리
PCB 조립과 세척이 끝난 상태에서 수분과 오염을 제거합니다. 포팅 전에 세척 품질이 불안정하면 기포와 접착 불량이 증가합니다.
혼합·주입·탈포
혼합비, 작업 시간, 점도 조건을 관리하며 주입합니다. 필요 시 진공 탈포를 적용해 공극과 trapped air를 줄입니다.
경화와 외관 판정
상온 또는 열 경화 조건을 고정해 경화 수축과 표면 함몰을 관리합니다. 충전량, 수축 흔적, 오염 여부를 기준으로 합부를 판정합니다.
신뢰성 검증 후 양산화
절연 저항, 열사이클, 진동, 함수 노출 시험을 샘플에 적용한 뒤 승인 조건을 양산 작업표준으로 전환합니다.
포팅 적용 판단 가이드
같은 보호 목적이라도 제품 수명, 수리 정책, 열관리 요구가 다르면 최적 공정도 달라집니다.
포팅이 잘 맞는 경우
- 보드 전체를 습기와 먼지에서 물리적으로 분리해야 할 때
- 전원부나 센서처럼 절연 강화와 진동 완충이 동시에 필요할 때
- 하우징 내부에서 부품 이탈과 케이블 흔들림을 줄여야 할 때
다른 공정이 더 나은 경우
- 얇은 보호막과 재작업성이 더 중요하면 /services/conformal-coating
- 제품이 아직 자주 수정되고 수리 접근성이 중요하면 부분 실링 또는 코팅
- 열 방출이 매우 중요한 보드는 포팅 두께와 재질을 먼저 재검토해야 함
서비스 사양과 적용 범위
주요 적용 제품
설계가 확정된 OEM 제품에서 포팅은 단독 공정이 아니라 최종 신뢰성 전략의 일부로 적용됩니다.
전원 모듈
SMPS, 충전기, 인버터 보조 보드처럼 절연과 진동 보호가 동시에 필요한 제품에 적합합니다.
센서 및 계측 장비
옥외 센서, 수위 센서, 산업용 프로브처럼 수분과 오염에 노출되는 어셈블리에 유리합니다.
자동차 전장 서브모듈
열사이클과 충격, 염분 환경을 함께 고려해야 하는 점화, 조명, 제어 모듈에 적용할 수 있습니다.
LED 드라이버와 조명 제어
옥외 설치형 드라이버와 조명 제어기에서 절연과 내습 요구를 강화하는 데 적합합니다.
샘플 단계에서 가장 자주 놓치는 포인트
열 축적 확인 누락
포팅 후에는 공기층이 사라져 열 분포가 바뀝니다. 전원부와 MOSFET 주변은 컴파운드 선택과 충전 높이를 같이 봐야 합니다.
케이블 출구 응력 집중
케이블이 하우징 밖으로 나오는 지점은 진동 하중이 집중됩니다. 포팅만으로 해결되지 않을 수 있어 strain relief 구조를 함께 설계해야 합니다.
리워크 정책 부재
승인 전에는 수리 가능성을 무시하기 쉽지만, 양산 이후 수리비가 공급사 선택보다 더 큰 비용이 되는 경우가 많습니다.
검사 기준 미정
기포 허용 기준, 표면 함몰, 충전 높이 편차, 절연 시험 조건이 문서화되지 않으면 샘플 통과 후 양산에서 분쟁이 생깁니다.
자주 묻는 질문
전자 포팅 컴파운드는 어떤 제품에 적합합니까?
습기, 먼지, 염분, 진동, 절연 요구가 큰 전원 모듈, 센서, LED 드라이버, 충전기, 산업 제어 모듈, 차량용 전자장치, 옥외 장비에 적합합니다. 완전 봉지가 필요하지 않은 보드에는 컨포멀 코팅이 더 적합할 수 있습니다.
에폭시, 폴리우레탄, 실리콘 중 어떤 재질을 선택해야 하나요?
고강도 고정과 내화학성이 중요하면 에폭시, 열팽창 완화와 리워크 여지가 필요하면 폴리우레탄, 고온 사이클과 유연성이 중요하면 실리콘이 유리합니다. 실제 선택은 부품 열발생, CTE 차이, 경도, 절연 요구를 함께 봐야 합니다.
포팅과 컨포멀 코팅의 차이는 무엇입니까?
컨포멀 코팅은 PCB 표면에 얇은 보호막을 형성하는 방식이고, 포팅은 하우징 내부를 컴파운드로 채워 부품 전체를 봉지하는 방식입니다. 포팅은 기계적 보호와 절연성이 더 강하지만 무게, 열관리, 재작업 난도가 커집니다.
포팅 후 재작업이 가능한가요?
재질에 따라 다릅니다. 실리콘과 일부 연질 폴리우레탄은 부분 제거가 가능하지만, 경질 에폭시는 사실상 리워크가 매우 어렵습니다. 따라서 승인 샘플 단계에서 재작업 전략과 수리 정책을 먼저 정하는 것이 중요합니다.
견적을 받으려면 어떤 자료가 필요합니까?
회로도보다 실제 조립 상태를 보여주는 3D 또는 단면 개념도, 하우징 치수, 포팅 높이, 사용 환경, 목표 절연 등급, 열발생 정보, 수량, 리드타임이 필요합니다. PCB 조립이 포함되면 Gerber, BOM, 조립 도면도 함께 보내야 합니다.
양산 전에 어떤 검증을 권장하나요?
혼합비 관리, 경화 시간, 기포 발생 여부, 경도, 접착성, 절연 저항, 열사이클, 진동, 수분 노출 시험을 권장합니다. 특히 전원 모듈과 센서는 샘플 단계에서 열 축적과 수리성까지 함께 검토해야 양산 리스크를 줄일 수 있습니다.
전자 포팅 컴파운드 견적을 요청하세요
하우징 구조, 사용 환경, 발열 정보, 수량을 보내주시면 적합한 재질과 공정 범위를 정리해 실행 가능한 견적을 안내합니다.
