농업용 로보틱스를 위한 PCB 솔루션 가이드: 자율주행, 센서 융합, 방진방수, PCBA 통합 전략

농업용 로보틱스는 단순한 모바일 장비가 아닙니다. 자율주행 트랙터 보조 모듈, 제초 로봇, 과수원 수확 로봇, 스마트 분무기, 농업용 UGV는 모두 센서 융합, 모터 제어, 배터리 전원, 긴 배선, 원격 통신, 방진방수가 동시에 성립해야 실제 필드에서 살아남습니다. 실험실에서는 잘 동작하던 보드가 밭에서 갑자기 리셋되거나 커넥터가 풀리는 이유는 알고리즘보다 하드웨어 통합에서 발생하는 경우가 많습니다.

특히 농업 환경은 일반 실내 AGV보다 훨씬 거칠습니다. 먼지와 진흙, 비료, 살수수, 새벽 결로, 하루 10시간 이상의 진동, 햇빛으로 인한 온도 상승, 세척 작업까지 고려해야 합니다. 그래서 농업용 로봇 PCB는 단순한 보드 한 장으로 보지 말고 PCB 조립, 와이어 하네스, Box Build, 컨포멀 코팅을 묶은 시스템 패키지로 접근해야 합니다.

배경 이해를 위해서는 agricultural robot, ISO 11783, CAN bus, IP Code 같은 기준을 함께 보는 것이 좋습니다. 이 글에서는 농업용 로보틱스 프로젝트를 수주하거나 양산으로 넘길 때 PCB 파트너가 실제로 준비해야 하는 체크포인트를 정리합니다.

“농업용 로봇은 IP65 한 줄로 끝나는 제품이 아닙니다. 실제 양산에서는 48V 전원 서지, 5m 이상 하네스, CAN 통신, 코팅 마스킹, 커넥터 잠금 구조를 같이 검토해야 필드 초기 고장을 30% 이상 줄일 수 있습니다.”

— Hommer Zhao, 창립자 & 기술 전문가

왜 농업용 로봇 PCB는 일반 산업용 보드와 다른가

공장 자동화 보드는 대체로 설치 환경이 예측 가능합니다. 반면 농업용 로봇은 계절별 온도 편차, 진동, 먼지, 오염수, 이동 중 충격, 배터리 저전압, 모터 노이즈가 동시에 발생합니다. 따라서 PCB 솔루션은 연산 성능보다 환경 내성, 전원 안정성, 인터페이스 내구성, 유지보수성을 먼저 정의해야 합니다.

여기서 핵심은 PCB 한 장의 양품 판정만으로는 충분하지 않다는 점입니다. 커넥터가 달린 순간부터 보드는 시스템 부품이 되며, 농업 장비에서는 특히 케이블 어셈블리와 인클로저 조립 조건이 수명을 좌우합니다.

농업용 로보틱스 프로젝트에서 우선순위가 높은 설계·제조 항목

첫째는 전원입니다. 농업 로봇은 12V, 24V, 48V 배터리 버스와 모터 드라이버가 섞여 있어 순간 전압 강하와 서지가 흔합니다. 둘째는 오염입니다. 보드 표면이 깨끗해 보여도 비료 분무와 먼지가 결합하면 누설 경로가 생길 수 있습니다. 셋째는 인터페이스입니다. 센서 교체와 정비가 잦은 장비일수록 커넥터와 라벨링 구조가 더 중요해집니다.

이 때문에 농업 로봇용 PCBA는 보통 다음 네 가지 질문을 먼저 정리해야 합니다. 1. 모터와 펌프가 만드는 노이즈를 어느 레벨까지 흡수해야 하는가. 2. 어떤 보드에 코팅을 적용하고 어떤 영역은 마스킹할 것인가. 3. 필드 교체가 가능한 커넥터와 봉인형 인터페이스를 어떻게 나눌 것인가. 4. 시제품 검증 기준을 양산 테스트 포맷으로 어떻게 전환할 것인가.

“농업용 로봇 보드에서 AOI 합격만 보고 안심하면 안 됩니다. 실제 불량의 상당수는 IPC-A-610 외관 기준 이후에 발생하는 전원 드롭, 코팅 누락, 잠금 커넥터 체결 불량, 72시간 내 열 누적 문제에서 나옵니다.”

— Hommer Zhao, 창립자 & 기술 전문가

보드 구조 자체는 애플리케이션에 따라 달라집니다. 단순 센서 노드나 분산 I/O는 4층 리지드 PCB로 충분할 수 있지만, 진동에 약한 FFC를 최소화해야 하거나 공간이 제한된 관절부는 리지드-플렉스 PCB가 더 적합합니다. 반대로 수리성과 저비용이 우선이라면 모듈 분리형 구조가 낫습니다.

농업 로봇 유형별로 달라지는 PCB 전략

이 표에서 보듯 농업용 로봇이라 해도 모든 제품이 같은 PCB를 요구하지는 않습니다. 그래서 RFQ 단계부터 보드 수, 하네스 수, 인클로저 체결 포인트, 테스트 항목, 서비스 교체 단위를 함께 정의해야 합니다. 이미 업계에서 많이 문의하는 Flying Probe vs ICT 테스트 전략이나 IPC-A-610 수용 기준을 농업용 사용환경으로 재해석하는 작업이 필요합니다.

PCB, 하네스, Box Build를 분리하지 말아야 하는 이유

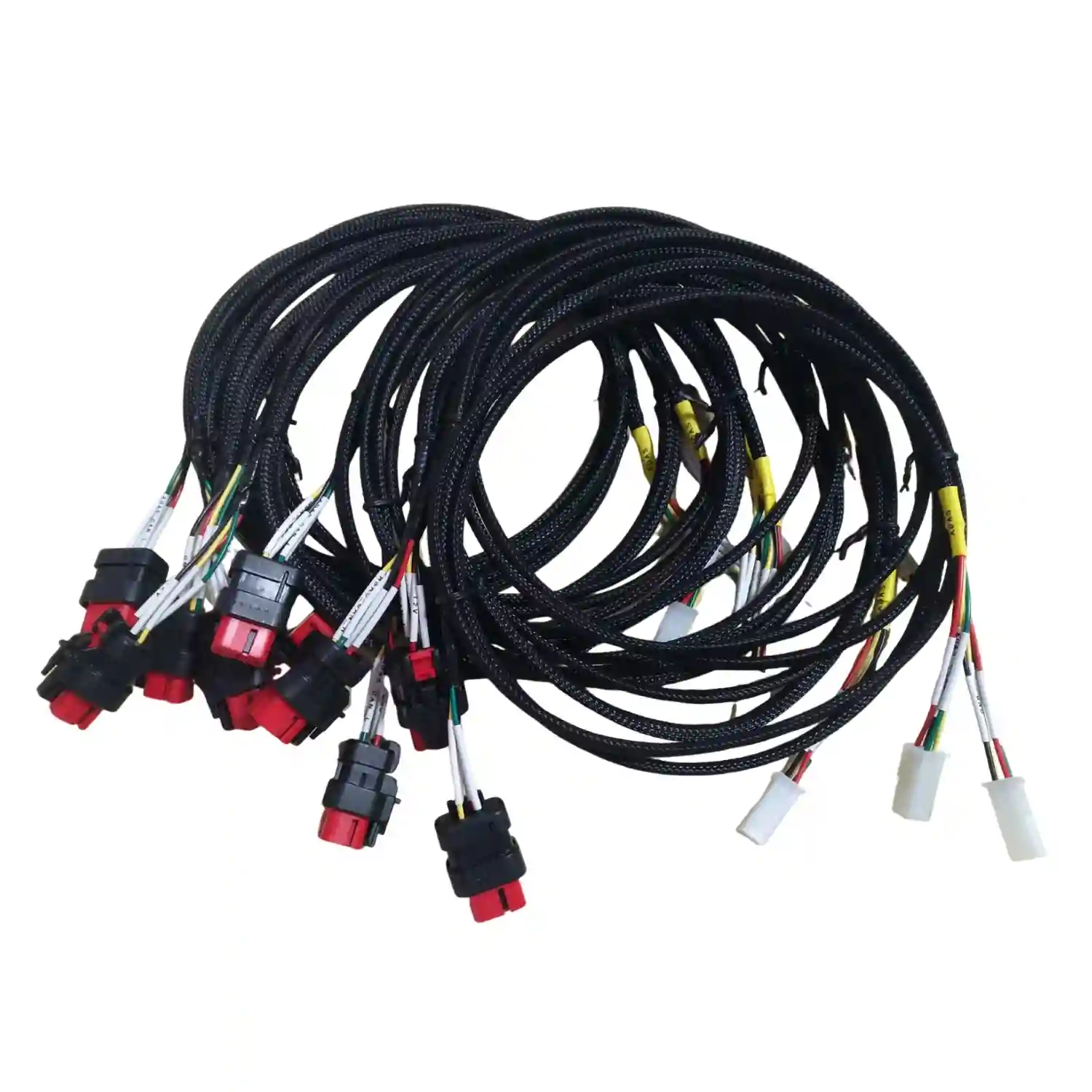

농업 로보틱스에서 현장 고장의 상당수는 PCB 칩셋 문제가 아니라 인터페이스 문제입니다. 같은 보드를 써도 하네스 길이가 1m에서 4m로 바뀌고, 커넥터 방향이 바뀌고, 브래킷 체결 토크가 달라지면 노이즈와 접촉 신뢰성이 완전히 달라집니다. 따라서 양산 이관 단계에서는 턴키 어셈블리나 전자 어셈블리 제조 형태로 통합 관리하는 편이 효율적입니다.

예를 들어 자율 분무 장비는 메인 컨트롤러, 펌프 드라이버, 밸브 제어 보드, 센서 모듈, 배터리 모듈, 외부 스위치 하네스가 연결됩니다. 이 구조를 공급사별로 나누면 커넥터 표준, 라벨, 핀맵, ECO 반영 타이밍이 어긋나기 쉽습니다. 반면 한 제조 파트너가 PCB와 하네스, 최종 조립, 기능 시험까지 맡으면 수정 주기가 짧아지고 양산 전 혼입 가능성이 줄어듭니다.

“농업 로봇 프로젝트에서 가장 비싼 실수는 칩 선택이 아니라 인터페이스 분리입니다. PCB, 하네스, 인클로저를 다른 공급망으로 흩어 놓으면 초도 200대 안에서 핀맵 오류나 체결 불량이 반복되고, ECO 반영 지연만으로도 일정이 2주씩 밀릴 수 있습니다.”

— Hommer Zhao, 창립자 & 기술 전문가

농업용 로보틱스 PCBA를 양산으로 넘길 때 필요한 검증 흐름

실무에서는 다음 순서가 가장 안정적입니다. 첫 번째는 DFM과 인터페이스 검토입니다. 두 번째는 EVT 시료에서 전원과 통신 안정성을 보는 것입니다. 세 번째는 하네스와 인클로저를 포함한 DVT입니다. 네 번째는 테스트 지그와 작업 표준서를 고정한 PVT, 마지막이 반복 양산입니다.

1. DFM/DFT 단계에서 전원 버스, 보호회로, 커넥터, 코팅 마스킹 영역을 잠급니다.
2. 시제품 5대~20대 수준에서 모터 기동, 센서 노이즈, 배터리 저전압 리셋을 확인합니다.
3. 하네스와 인클로저를 연결한 상태로 기능 시험과 연속 구동 시험을 수행합니다.
4. 먼지, 물 분무, 진동, 온도 사이클과 같은 필드 유사 시험을 반영합니다.
5. 양산 이전에 검사 기준을 IPC-A-610, 내부 토크 표준, 라벨 규칙으로 문서화합니다.
6. 출하 후에는 시리얼 추적성과 ECO 이력을 묶어 재현 가능한 피드백 루프를 만듭니다.

이 흐름은 농업용 로봇처럼 수명이 길고 필드 유지보수가 많은 장비에서 특히 중요합니다. 부품 변경 관리가 느슨하면 한 시즌이 지나기 전에 서비스 부품 호환성이 깨질 수 있습니다. 그래서 프로토타입 PCB 단계부터 양산 문서 포맷을 맞춰 두는 것이 결국 전체 비용을 낮춥니다.

FAQ

농업용 로봇 PCB는 몇 층부터 시작하는 것이 현실적인가요?

일반적으로 센서 허브나 단순 제어기는 4층으로 시작하고, 비전 연산과 고속 인터페이스가 포함되면 6층 이상을 검토합니다. 2층도 가능하지만 EMI와 전원 안정성에서 불리하며, 24V 또는 48V 전원과 카메라를 동시에 다루는 장비는 4층 이상이 훨씬 안전합니다.

농업용 로봇에 리지드-플렉스 PCB가 꼭 필요한가요?

꼭 필요한 것은 아니지만 관절부, 좁은 암 구조, 반복 굽힘이 있는 카메라 모듈에는 유리합니다. 다만 비용과 수리성을 고려하면 모든 보드에 적용하기보다 케이블 정리와 신뢰성이 중요한 구간에 한정하는 편이 좋습니다. 반복 굽힘 횟수가 수천 회 이상이면 초기 단계에서 별도 검증이 필요합니다.

농업용 로봇 PCBA에서 가장 먼저 강화해야 할 보호회로는 무엇인가요?

보통 역극성 보호, 서지 보호, 과전류 보호, ESD 보호가 우선입니다. 모터와 솔레노이드가 있는 장비는 TVS 다이오드와 프리휠 경로 설계가 중요하고, 외부 케이블이 3m 이상이면 커넥터 쪽 보호소자를 별도로 두는 편이 안정적입니다.

농업용 로봇은 컨포멀 코팅만 하면 방진방수가 해결되나요?

아닙니다. 코팅은 보드 보호 수단일 뿐이며, 인클로저 가스켓, 배수 경로, 통기 설계, 커넥터 IP 등급이 함께 맞아야 합니다. 현장에서는 IP65를 목표로 해도 결로 때문에 고장이 나는 경우가 있어, 코팅과 통기 구조를 동시에 설계해야 합니다.

PCB와 하네스를 한 업체에서 관리하면 실제로 어떤 이점이 있나요?

커넥터 핀맵, 케이블 길이, 라벨링, 작업 표준, 기능 테스트를 하나의 ECO 기준으로 묶을 수 있다는 점이 가장 큽니다. 초도 양산 50대에서 200대 구간에서는 이런 통합이 재작업 시간을 줄이는 데 매우 효과적이며, 서비스 부품 관리도 훨씬 단순해집니다.

농업용 로보틱스 양산 전에 어느 정도 테스트 시간을 잡아야 하나요?

프로젝트마다 다르지만, 최소한 72시간 연속 구동 시험과 환경 스트레스가 포함된 파일럿 검증을 권장합니다. 여기에 100% 기능 테스트, 케이블 continuity 검사, 주요 커넥터 체결 확인을 추가하면 초기 필드 고장을 줄이는 데 도움이 됩니다.

결론

농업용 로보틱스를 위한 PCB 솔루션은 단순히 견적이 빠른 SMT 공급사를 찾는 문제가 아닙니다. 자율주행과 센서 융합, 전원 안정성, 하네스 구조, 방진방수, 유지보수성을 하나의 제조 체계로 묶어야 실제 밭과 온실에서 버틸 수 있습니다. 따라서 파트너를 고를 때는 보드 실장 능력만이 아니라 시스템 통합과 검증 문화까지 함께 보셔야 합니다.

농업용 로봇, 스마트 분무기, 자율 운반 장비 프로젝트를 준비 중이라면 문의 페이지또는 견적 요청 폼을 통해 보드 구조, 하네스, Box Build 범위를 함께 보내주세요. WellPCB Korea는 농업용 로보틱스에 맞는 PCB 조립과 전자 어셈블리 전략을 프로젝트 단계에 맞춰 정리해 드릴 수 있습니다.
