멀티브랜드 커넥터 케이블 어셈블리
JST, TE Connectivity, Molex, Samtec, Anderson, Sumitomo 커넥터가 섞인 BOM을 하나의 조달·조립·검사 흐름으로 정리합니다.
요약
- JST, TE, Molex, Samtec 혼합 BOM을 한 RFQ로 검토합니다.
- 압착, 납땜, 하우징 삽입, 라벨링, EOL 테스트를 통합합니다.
- ISO 9001:2015, IATF 16949:2016, IPC/WHMA-A-620 기준으로 문서화합니다.
- NDA가 필요한 로봇·산업 측정 장비 도면도 단계별로 보호합니다.
복수 커넥터 브랜드가 섞인 케이블 BOM을 제조 가능한 언어로 정리합니다
멀티브랜드 커넥터 케이블 어셈블리는 한 제품 안에 JST, TE Connectivity, Molex, Samtec 같은 서로 다른 커넥터 계열을 함께 사용하는 케이블 또는 와이어 하네스 조립 서비스입니다. 구매팀은 단가와 납기를 보고, 엔지니어는 핀 배열과 체결 안정성을 보며, 품질팀은 압착 단면과 추적성 기록을 확인해야 합니다.
IPC는 전자 제조 공정과 수락 기준에 쓰이는 산업 표준 체계입니다. 케이블 조립에서는 IPC/WHMA-A-620을 압착, 납땜, 하우징 삽입, 라벨링의 수락 기준으로 사용하고, PCBA와 결합되는 제품은 IPC-A-610과 함께 검토합니다.
UL은 전기 안전 인증 체계이며, UL 758은 전선과 장비 내부 배선재 검토에 자주 사용됩니다. ISO 9001은 품질경영시스템 표준으로, 커넥터 로트, 전선 로트, 압착 어플리케이터 조건, 검사 결과를 추적하는 기본 프레임입니다.
제조 역량
RFQ 단계에서 바로 확인하는 핵심 사양
지원 브랜드
JST, TE, Molex, Samtec, Anderson, Sumitomo
BOM 내 혼합 커넥터 조달과 AVL 대체 검토
품질 기준
IPC/WHMA-A-620
압착, 납땜, 하우징 삽입 외관 기준 적용
인증 체계
ISO 9001:2015 / IATF 16949:2016
로트 추적성과 공정 변경관리 운영
테스트 항목
핀맵, 연속성, 단락, 인장력
케이블별 EOL 테스트 기록 제공
시제품 범위
10~50세트 검토
도면 안정화와 샘플 승인용 소량 제작
문서 패키지
검사표, CoC, 로트 기록
구매·품질팀 승인에 필요한 문서화
실제 프로젝트 스냅샷

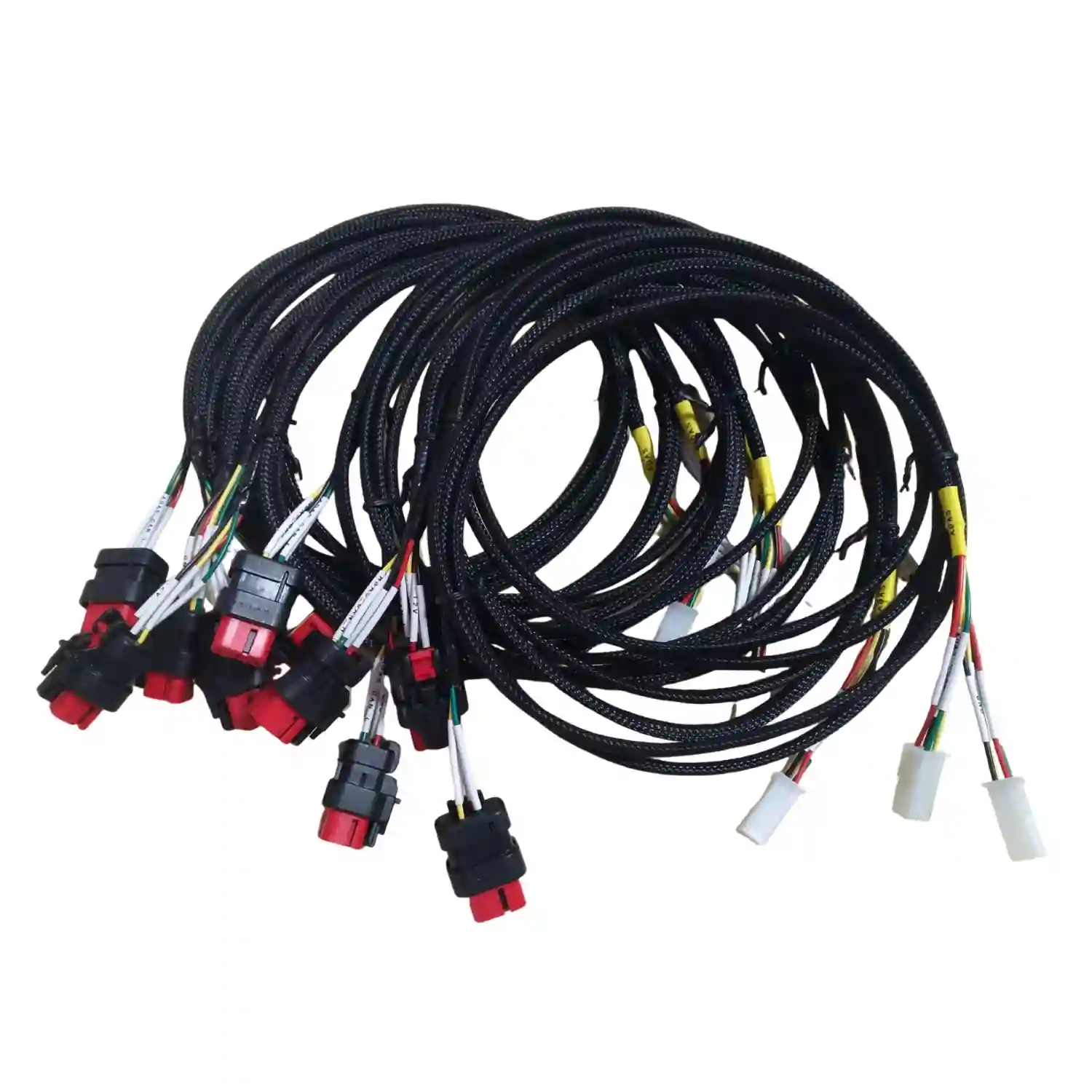

로봇 자동화 장비용 5개 커넥터 브랜드 통합
2025년 크로아티아의 AI 및 로봇 기술 회사는 자동화 시스템용 맞춤 케이블 어셈블리에 여러 프리미엄 커넥터 브랜드를 함께 적용해야 했습니다.
프로젝트 범위는 5 premium connector brands (JST, TE, MOLEX, ANDERSON, SUMITOMO) 조달과 조립 통합이었고, 제조 기준은 ISO 9001:2015, IATF 16949:2016, IPC/WHMA-A-620으로 정리했습니다.
결과적으로 공급사 자격을 통과해 1 initial production order를 확보했고, 이후 로봇 케이블 제조 지원을 위한 기준 공정을 만들었습니다.
의사결정 기준
가격보다 먼저 확인해야 할 3가지
정품 조달과 대체품 승인 분리
동일한 2.00mm 피치 커넥터라도 키잉, 래치 강도, 도금 두께, 하우징 재질이 다르면 현장 교체성이 달라집니다.
압착 공정은 브랜드별 applicator 기준으로 관리
Molex Mini-Fit, JST PH, TE MicroMatch처럼 단자 구조가 다른 경우 압착 높이와 인장력 기준을 한 표로 섞지 않습니다.
로봇·자동화 장비는 EOL 테스트를 핀맵 중심으로 설계
반복 주문에서는 회로도보다 핀 간 테스트 프로그램이 품질 언어가 됩니다. Rev 변경 시 테스트 프로그램도 같이 승인합니다.

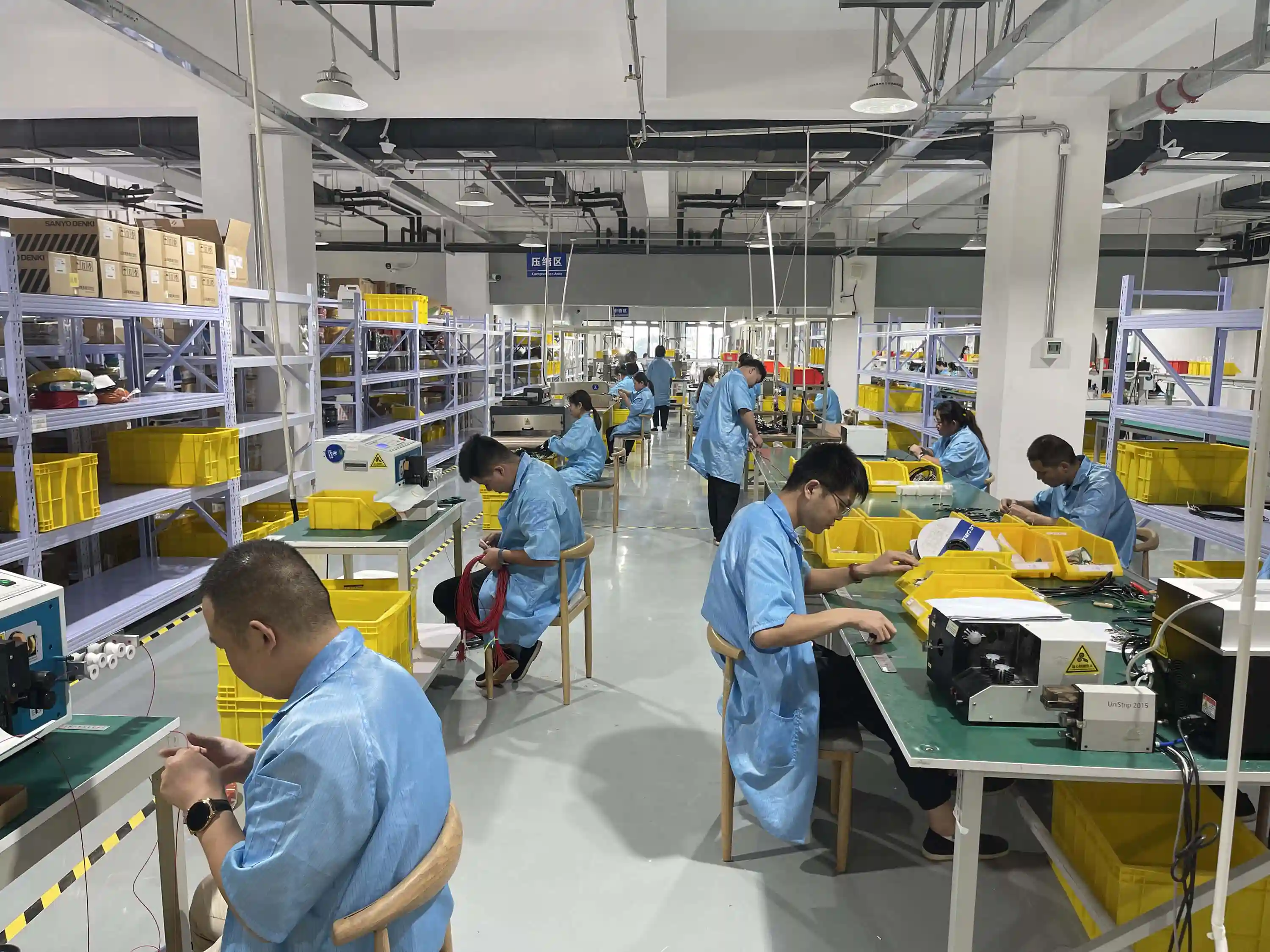

공정 흐름
샘플 승인부터 반복 주문까지 같은 검사 언어를 유지합니다
커넥터 케이블은 첫 샘플보다 두 번째 주문에서 문제가 더 자주 드러납니다. 구매처가 바뀌거나 전선 색상이 바뀌거나 작업자가 달라져도 핀 간 테스트와 압착 기준이 유지되도록 공정 기록을 남깁니다.
BOM·도면 분해
브랜드별 품번, 접점 도금, 전선 규격, 핀 배열을 분리해 RFQ 리스크를 표시합니다.
소싱·대체품 검토
장납기 커넥터는 원제조사, 공인 유통, 승인 가능한 대체품을 구분해 제안합니다.
공정 조건 승인
압착 높이, 인장력, 납땜 조건, 열수축 위치, 라벨 규격을 샘플 단계에서 고정합니다.

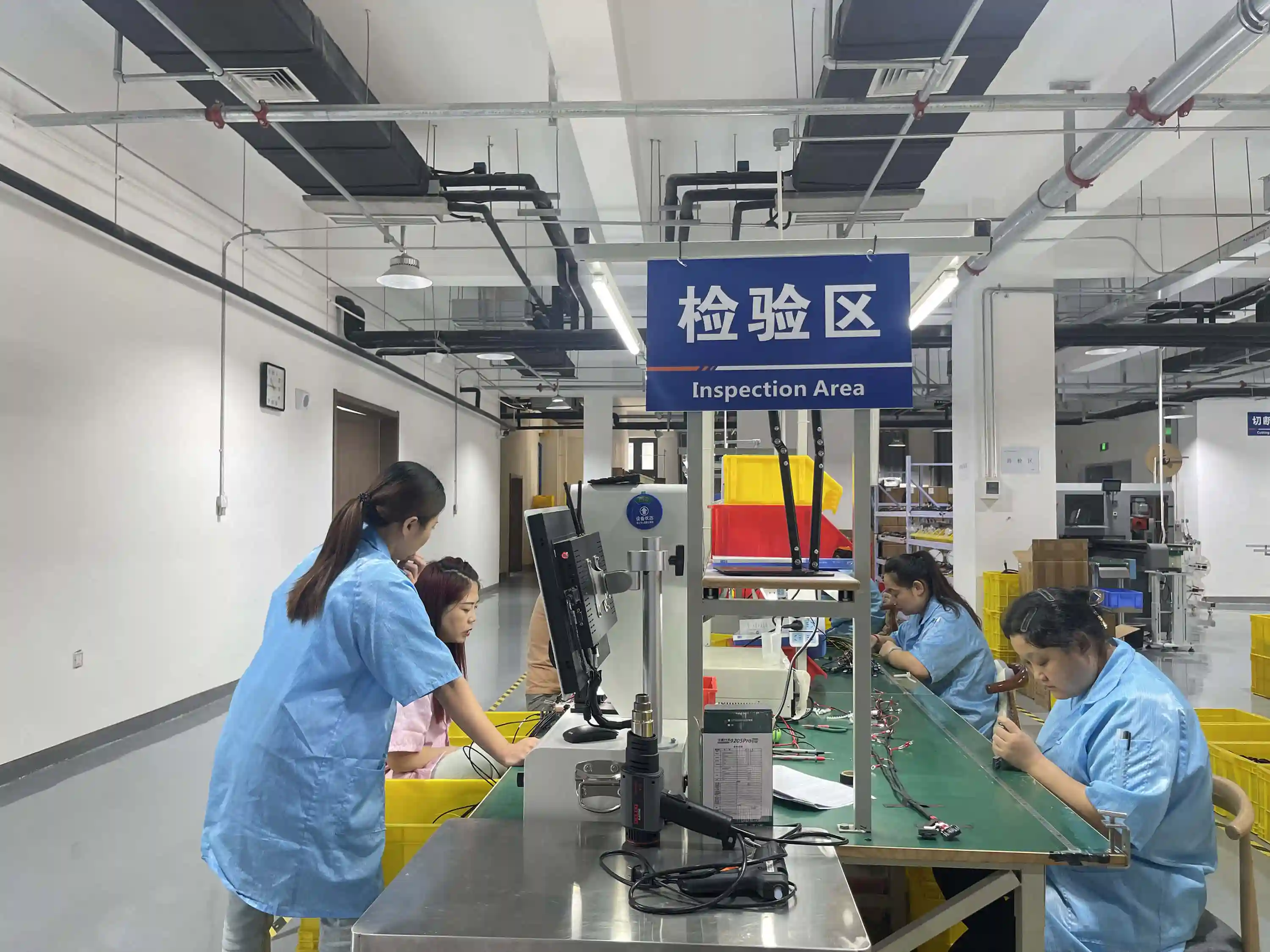

EOL 테스트
핀맵, 연속성, 단락, 외관, 인장 시험 결과를 로트 단위로 보관하고 출하 문서에 반영합니다.
작성자
Hommer Zhao
20년 이상 PCB 및 전자 제조 프로젝트 지원
공장 기준
ISO 9001:2015
자재 로트, 검사 기록, 변경관리 추적
자동차 품질
IATF 16949:2016
로봇·자동화·전장 하네스 양산 문서화
투명한 견적 조건
빠른 견적에는 도면, BOM, 전선 규격, 케이블 길이, 커넥터 체결 상대품, 시험 기준, 포장 방식이 필요합니다. 커넥터가 장납기일 경우에는 원품, 공인 유통 재고, 승인 가능한 대체품을 분리해 표시합니다. 시제품 MOQ는 보통 10~50세트부터 검토하지만, 전용 치구와 커넥터 MOQ가 있으면 RFQ 단계에서 별도 표기합니다.
자주 묻는 질문
구매팀과 엔지니어가 함께 확인하는 질문
멀티브랜드 커넥터 케이블 어셈블리에서 가장 자주 생기는 RFQ 지연 원인은 무엇인가요?
커넥터 품번은 있지만 체결 상대품, 단자, 실링 부품, 웨지락, 스트레인 릴리프가 빠진 경우입니다. WellPCB Korea는 RFQ 초기에 커넥터 계열과 부속품을 함께 확인해 구매팀의 재질 승인 시간을 줄입니다.
UL 758 전선과 IPC/WHMA-A-620 검사는 어떻게 연결되나요?
UL 758은 장비 내부 배선재의 전선 구조와 등급을 확인하는 기준이고, IPC/WHMA-A-620은 조립된 하네스의 압착·납땜·외관 수락 기준으로 사용합니다. 두 기준은 대체 관계가 아니라 자재와 조립 품질을 나누어 보는 기준입니다.
기존 케이블 업체와 PCBA 업체를 하나로 묶는 장점은 무엇인가요?
PCBA, 케이블, Box Build가 함께 있는 제품은 커넥터 방향, 핀맵, enclosure 간섭이 납기 리스크가 됩니다. 한 공급사에서 조립성을 검토하면 샘플 단계의 재작업과 반복 회의를 줄일 수 있습니다.
두 번째 case bank 사례는 이 서비스에 어떻게 적용되나요?
북미 3D 비전 및 산업 측정 OEM은 3-month vetting phase를 거친 뒤 NDA를 체결했고, 1x20 Pin Samtec connector, 1x10 Pin Samtec connector, 100mm cable length 사양에 대해 4-week lead time으로 견적을 받았습니다. IP 보호와 빠른 견적이 모두 필요한 프로젝트에 같은 흐름을 적용합니다.
관련 내부 역량과 함께 검토하세요
커넥터 케이블이 PCBA, enclosure, Box Build와 함께 사용된다면 조립 방향과 테스트 포인트를 초기에 맞추는 것이 납기 단축에 유리합니다.
혼합 커넥터 BOM을 검토해 드릴까요?
도면, BOM, 커넥터 품번, 연간 예상 수량을 보내주시면 조달 리스크와 조립 테스트 조건을 함께 확인해 드립니다.
