로봇용 케이블 어셈블리
Robotic Cable Assemblies
산업용 로봇, 협동 로봇, AGV, 농업 로봇용 high-flex cable assembly와 robotic harness를 제작합니다. 굴곡, torsion, EMI, connector locking, 검사 문서를 함께 관리해 현장 재작업을 줄입니다.
Robotic cable assemblies는 케이블 단품보다 움직임 환경을 이해하는 것이 먼저입니다
많은 구매팀이 robotic cable assemblies를 찾을 때 우선 cable spec과 connector 단가를 비교합니다. 하지만 실제 수명과 현장 안정성은 로봇의 움직임 프로파일, clamp 위치, breakout 구조, service access에서 더 크게 갈립니다. WellPCB Korea는 이 서비스를 단순 배선 제작이 아니라 산업용 하네스, 케이블 어셈블리, 제어반 조립 서비스와 연결해 봅니다.
로봇 시스템은 보통 industrial robot, cable carrier, electromagnetic interference세 요소를 함께 고려해야 안정됩니다. power line과 feedback line이 같은 arm을 따라 움직이는 경우가 많아 shield termination과 routing discipline이 특히 중요합니다.
또한 robotic cell은 하네스 하나만 독립적으로 동작하지 않습니다. robot controller, I/O board, sensor module, camera, end effector와 함께 묶여 움직이기 때문에 필요하면 PCB 조립, Box Build, 농업용 로보틱스용 PCB 솔루션 가이드와 함께 검토해 시스템 인터페이스 리스크를 줄일 수 있습니다.
RFQ 전에 먼저 확인할 항목
robotic cable assemblies는 길이와 핀수만으로 견적을 고정하기 어렵습니다. 실제 motion과 service 조건을 먼저 정리해야 재견적과 field failure를 줄일 수 있습니다.
- ✓굴곡인지 torsion인지, 혹은 둘 다인지 구분
- ✓end effector와 cabinet 양쪽 connector 방향과 잠금 구조 확인
- ✓power, encoder, Ethernet, sensor line의 분리와 shield 처리 방식 정의
굴곡과 비틀림 조건을 분리해 RFQ 검토
핀맵, open, short, polarity 전수 확인
control panel, sensor, end effector 인터페이스 연계
시제품부터 파일럿, 양산 전환까지 연속 대응
구매자 리스크
로봇 케이블 프로젝트가 자주 실패하는 이유
케이블은 맞아도 실제 로봇 동작에서 끊어질 수 있습니다
정적 배선 기준으로 선정한 cable은 반복 굴곡과 torsion이 들어오면 예상보다 빨리 failure가 납니다. 축별 굴곡 반경, 가속, travel path를 같이 확인해야 합니다.
커넥터 잠금과 strain relief가 약하면 현장 재작업이 반복됩니다
진동과 왕복 동작이 큰 robotic cell에서는 connector latch, backshell, clamp 위치, branch breakout 구조가 전기 사양만큼 중요합니다.
서보와 센서 배선을 분리하지 않으면 EMI 문제가 커집니다
모터 power, encoder, I/O, Ethernet, camera 신호를 한 번에 다루는 경우가 많기 때문에 shield termination과 routing discipline이 무너지면 intermittent fault가 생기기 쉽습니다.
로봇 셀 인터페이스 자료가 늦게 바뀌면 전체 하네스를 다시 만들어야 합니다
end effector 교체, tool changer, dress pack 레이아웃, panel connector 방향이 후반에 바뀌면 길이와 분기 위치가 한꺼번에 흔들립니다. 초기 문서 정리가 중요합니다.
가공 역량
WellPCB Korea가 지원하는 범위
산업용 로봇과 협동 로봇용 high-flex cable assembly
servo motor, encoder, power, safety I/O, Ethernet, vision cable을 로봇 동작 조건에 맞춰 조합합니다.

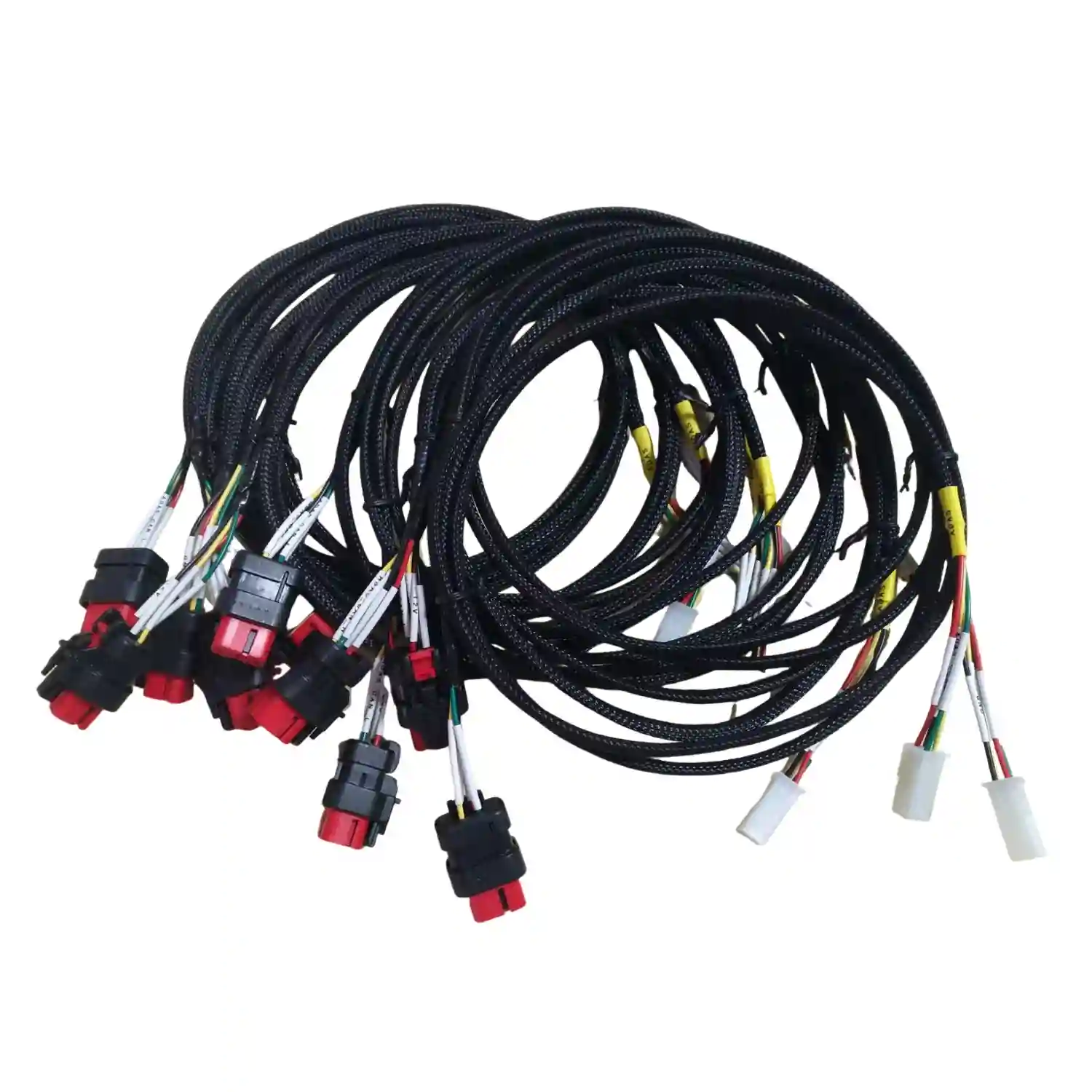

AGV·AMR·농업 로봇용 하네스 제작
실외 먼지, 습기, vibration, battery power distribution을 고려한 robotic harness와 sub-assembly를 제작합니다.
Dress pack와 moving path 중심 구조 검토
cable carrier, energy chain, rotating wrist, tool-side breakout, clamp location까지 포함해 실제 설치성을 검토합니다.
Hybrid power + signal bundle 구성
모터 전원선, brake line, encoder, sensor, network line을 하나의 loom으로 묶거나 분리해 관리하는 구성을 제안합니다.
Connector locking과 field service성 반영
M8, M12, circular connector, industrial I/O connector, custom terminal assembly를 적용해 유지보수성을 높일 수 있습니다.
PCB, panel, box build와 연결되는 시스템 인터페이스 지원
robot controller와 peripheral 간 인터페이스를 줄이기 위해 PCB assembly, control panel assembly, box build까지 함께 연계할 수 있습니다.
프로젝트 사양 체크리스트
아래 항목이 RFQ 단계에서 정리되면 robotic cable assemblies의 재작업과 trial fitting 비용을 크게 줄일 수 있습니다.
응용 분야
로봇 플랫폼별 구성 예시
6축 산업용 로봇
wrist 구간의 torsion, elbow 구간의 반복 굴곡, base-to-cabinet 라우팅이 동시에 중요한 구조입니다.
점용접, 픽앤플레이스, 디스펜싱, 머신 텐딩
협동 로봇과 소형 셀 자동화
좁은 설치 공간과 빠른 tool change가 잦아 connector compactness와 service access가 중요합니다.
협동로봇 엔드이펙터, 비전, 토크 툴, 검사 셀
AGV·AMR 플랫폼
battery, charger, lidar, camera, control unit, safety sensor를 연결하는 하네스에서 vibration과 field replacement가 중요합니다.
모바일 로봇, 창고 자동화, 병원 배송 카트
농업 및 실외 로봇
먼지, 습기, 세척, UV, 장거리 sensor cable까지 고려해야 하는 로봇 플랫폼입니다.
방제 로봇, 수확 로봇, 자율 필드 플랫폼
공정
Robotic cable assemblies 진행 방식
Motion profile과 인터페이스 확인
축 수, travel path, 굴곡 반경, torsion, robot model, tool-side connector, cabinet-side I/O를 먼저 정리합니다.
Cable family와 connector 구조 선정
power, signal, network line을 분리할지 묶을지 결정하고, locking connector, shield, sleeve, branch breakout 조건을 잡습니다.
시제품 조립과 설치성 검토
초기 샘플 단계에서 길이 공차, clamp 위치, bend transition, dress pack clearance를 확인해 반복 failure 가능성을 줄입니다.
100% 전기 검사와 외관 확인
open, short, pin map, polarity, label direction, connector seating 상태를 검사하고 필요한 경우 고객 지정 test sheet를 맞춥니다.
파일럿 생산과 문서 고정
승인된 BOM, wire list, label format, packaging rule을 고정해 양산 시 재현성을 높입니다.
로봇 셀 배선은 단품 케이블보다 시스템 인터페이스가 더 중요합니다
robotic cable assemblies는 종종 end effector cable이나 cabinet lead 단품으로 발주되지만, 실제 문제는 반대편 인터페이스에서 발생합니다. 와이어 하네스와 와이어 하네스 커넥터를 함께 검토하면 branch 위치, connector orientation, service loop를 한 번에 맞출 수 있습니다.
control cabinet와 field device가 같이 움직이는 프로젝트라면 전자 어셈블리 제조, 제어반 조립 서비스, Box Build와 함께 운영하는 편이 좋습니다.
특히 실외 자동화와 이동형 플랫폼은 자동차 하네스 수준의 진동 대응과 산업용 하네스 수준의 설치성 검토가 동시에 필요할 수 있습니다.
자주 묻는 질문
자주 묻는 질문
robotic cable assemblies는 일반 산업용 케이블과 무엇이 다른가요?
차이는 움직임 프로파일입니다. 로봇 케이블은 왕복 굴곡만이 아니라 비틀림, 가속, 반복 정지, 케이블 클램프 위치, 엔드 이펙터 교체성까지 함께 고려해야 합니다. 그래서 같은 전기 사양이어도 jacket, shield, branch relief, connector locking 방식이 달라질 수 있습니다.
견적을 빨리 받으려면 어떤 자료가 필요하나요?
케이블 길이, 축 수, 로봇 모델 또는 동작 범위, 커넥터 part number, 전원/신호 구분, drag chain 여부, 비틀림 요구, 예상 수량을 보내주시면 됩니다. 완전한 도면이 없어도 사진, hand sketch, IO list만으로 초기 RFQ 검토를 시작할 수 있습니다.
로봇 케이블은 얼마나 자주 실패하나요?
대부분의 실패는 도체 자체보다 굴곡 반경 부족, 잘못된 strain relief, connector unlocking, shield termination 불량, moving path와 clamp 위치 오류에서 발생합니다. 그래서 부품 스펙보다 실제 motion path를 먼저 확인하는 것이 중요합니다.
로봇 케이블 어셈블리와 PCB 조립을 함께 맡길 수 있나요?
가능합니다. 로봇 시스템은 모터 드라이브, I/O 보드, 센서 보드, HMI, control panel과 하네스가 긴밀하게 연결되기 때문에 PCB 조립, 제어반 조립, Box Build까지 함께 검토하면 핀맵 누락과 인터페이스 재작업을 줄이기 쉽습니다.
로봇 케이블 프로젝트를 더 안정적으로 시작하세요
motion profile, connector list, rough layout만 있어도 초기 제조성 검토와 RFQ를 빠르게 진행할 수 있습니다.
