와이어 하네스와 케이블 어셈블리. 많은 분들이 이 두 용어를 혼용해서 사용합니다. "그냥 전선 묶음 아니야?" 라고 생각하실 수 있죠. 하지만 제조 현장에서 이 둘을 구분하지 못하면 비용과 품질 모두에서 문제가 생길 수 있습니다.
기본 정의: 무엇이 다른가?
케이블 어셈블리 (Cable Assembly)
케이블 어셈블리는 하나 이상의 전선이나 케이블이 외부 재킷(sheath)으로 하나의 유닛으로 통합된 것입니다. 마치 한 줄기의 케이블처럼 보이죠.
- 외부 보호 재킷으로 완전히 감싸져 있음
- 양 끝에 커넥터가 장착됨
- 플러그 앤 플레이 방식으로 사용
- 단일 경로로 신호/전원 전달

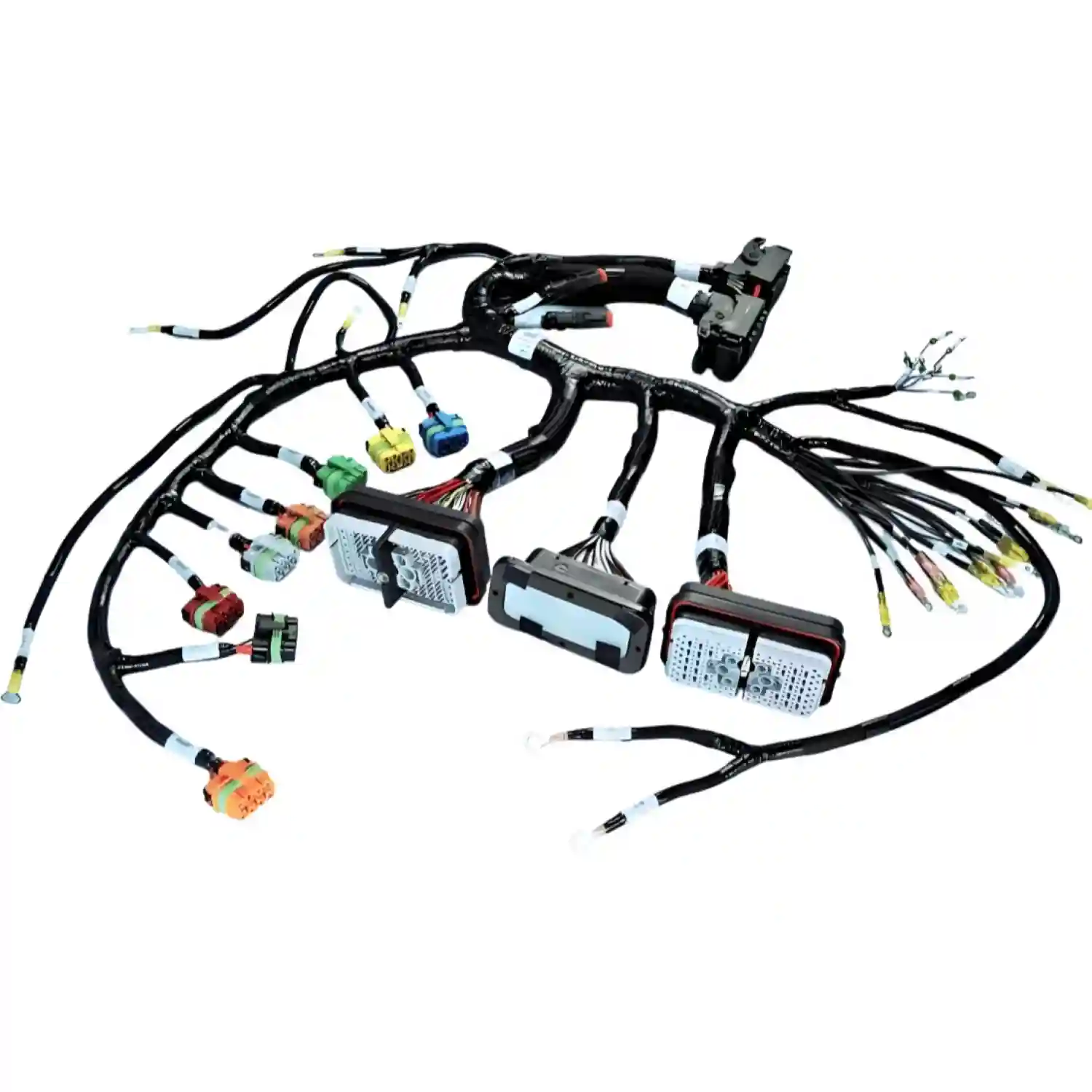

와이어 하네스 (Wire Harness)
와이어 하네스는 여러 개별 전선이나 케이블을 묶어서 구성한 집합체입니다. 각 전선은 독립적으로 다른 목적지로 분기될 수 있습니다.
- 여러 전선이 케이블 타이, 클램프, 테이프로 묶임
- 분기점에서 개별 전선이 다른 방향으로 나뉨
- 다중 연결 포인트
- 시스템 전체의 배선을 통합
💬 Hommer Zhao의 비유
"쉽게 비유하면, 케이블 어셈블리는 '하나의 파이프'이고 와이어 하네스는 '배관 시스템'입니다. 수도꼭지 하나 연결하는 건 케이블 어셈블리, 집 전체 배관 설계하는 건 와이어 하네스죠. 복잡한 시스템일수록 와이어 하네스의 설계가 중요해집니다."
구조적 차이 비교
| 특성 | 케이블 어셈블리 | 와이어 하네스 |
|---|---|---|
| 외부 보호 | 열수축 튜브, 재킷으로 완전 밀봉 | 부분적 보호 (테이프, 슬리브) |
| 분기점 | 없음 (단일 경로) | 다수 (트리 구조) |
| 연결점 | 양 끝 2개 | 다중 연결점 |
| 환경 보호 | 높음 (방수, 방진, 내화학성) | 중간 (장착 위치에 따라 다름) |
| 유연성 | 재킷 종류에 따라 다름 | 높음 (개별 전선 이동 가능) |
| 수리 용이성 | 어려움 (전체 교체 필요) | 비교적 쉬움 (개별 전선 교체) |
어떤 것을 선택해야 할까?
케이블 어셈블리가 적합한 경우
- ✅ 혹독한 환경: 극한의 온도, 습기, 화학물질 노출
- ✅ 기계적 스트레스: 반복적인 굴곡, 진동, 마모
- ✅ EMI/RFI 차폐: 신호 간섭 방지가 필수인 경우
- ✅ 외부 노출: 장비 외부로 노출되는 케이블
- ✅ 단순 연결: Point-to-point 단일 연결
와이어 하네스가 적합한 경우
- ✅ 복잡한 시스템: 다중 컴포넌트 연결
- ✅ 공간 최적화: 제한된 공간에 여러 배선 필요
- ✅ 대량 생산: 반복 조립 작업의 효율화
- ✅ 유지보수성: 개별 전선 교체/수리 필요
- ✅ 비용 절감: 외부 재킷 생략으로 비용 절감
응용 분야별 적용 사례
자동차 산업
자동차 한 대에는 평균 1,500개 이상의 개별 전선이 들어갑니다. 총 길이로 따지면 약 5km에 달하죠.
- 와이어 하네스: 엔진룸, 대시보드, 도어 모듈 배선
- 케이블 어셈블리: 배터리 케이블, 고전압 EV 케이블, OBD 커넥터
항공우주
보잉 787 드림라이너에는 약 130km의 배선이 들어갑니다. 무게와 신뢰성이 극도로 중요합니다.
- 와이어 하네스: 기체 내부 배선, 조종석 시스템
- 케이블 어셈블리: 외부 안테나 연결, 연료 시스템
의료기기
생명을 다루는 장비인 만큼 신뢰성과 안전성이 최우선입니다.
- 와이어 하네스: MRI, CT 스캐너 내부 배선
- 케이블 어셈블리: 환자 모니터링 장비, 심전도 리드
산업 자동화
공장 환경의 진동, 오일, 먼지에 견뎌야 합니다.
- 와이어 하네스: 로봇 내부 배선, 컨트롤 패널
- 케이블 어셈블리: 모터 연결, 센서 케이블
💬 Hommer Zhao의 프로젝트 경험
"작년에 산업용 로봇 프로젝트를 진행했는데, 처음엔 모든 연결을 케이블 어셈블리로 요청받았어요. 하지만 분석해보니 로봇 암 내부는 와이어 하네스가 더 효율적이었죠. 공간 활용도가 40% 개선되고 무게도 줄었습니다. 반면 외부로 나가는 전원선과 이더넷은 케이블 어셈블리로 차폐 처리했고요."
제조 공정의 차이
케이블 어셈블리 제조
- 케이블 절단: 정확한 길이로 케이블 절단
- 피복 제거: 양 끝단 피복 스트리핑
- 단말 처리: 크림핑, 솔더링, 초음파 용접
- 커넥터 조립: 커넥터 하우징 결합
- 외피 처리: 열수축 튜브, 오버몰딩, 브레이딩
- 시험: 연속성, 절연저항, Hi-Pot 시험
와이어 하네스 제조
- 전선 절단: BOM에 따른 개별 전선 절단
- 단말 처리: 각 전선 끝단 크림핑
- 포밍 보드: 하네스 보드에서 라우팅
- 묶음 처리: 케이블 타이, 테이프, 슬리브
- 커넥터 삽입: 터미널을 커넥터에 삽입
- 시험: 전기적 시험, 육안 검사
- 라벨링: 식별 라벨 부착
비용 구조 분석
| 비용 요소 | 케이블 어셈블리 | 와이어 하네스 |
|---|---|---|
| 재료비 | 높음 (재킷, 차폐재) | 중간 |
| 노동비 | 중간 | 높음 (수작업 비중 높음) |
| 자동화 가능성 | 높음 | 제한적 (복잡한 형상) |
| 툴링 비용 | 낮음 | 높음 (포밍 보드 제작) |
| 리드타임 | 1~2주 | 2~4주 |
품질 관리 기준
와이어 하네스와 케이블 어셈블리 모두 IPC/WHMA-A-620 표준을 따릅니다. 이 표준은 크림핑 품질, 납땜 상태, 절연 처리, 외관 검사 등을 규정합니다.
주요 품질 검사 항목
- 크림프 높이: 마이크로미터로 측정, 규격 내 공차
- 인장 강도: 풀 테스트로 크림프 접속 신뢰성 확인
- 연속성 시험: 100% 전수 검사
- 절연저항: 500V 메거로 100MΩ 이상 확인
- Hi-Pot 시험: 고전압 어셈블리 필수
설계 시 고려사항
공통 고려사항
- 환경 조건: 온도 범위, 습도, 화학물질 노출
- 전기적 요구: 전압, 전류, 주파수, 차폐 필요성
- 기계적 요구: 굴곡 반경, 진동, 인장력
- 규격 준수: UL, CSA, IPC, 산업별 표준
- 수명 요구: 예상 사용 연수, 굴곡 사이클
하네스 특별 고려사항
- 라우팅 경로: 기구물 내 배선 경로 설계
- 고정 포인트: 클램프, 타이 위치 지정
- 분기 각도: 전선 손상 방지를 위한 최소 굴곡 반경
- 서비스 루프: 유지보수를 위한 여유 길이
하이브리드 솔루션
실제 프로젝트에서는 와이어 하네스와 케이블 어셈블리를 조합하는 경우가 많습니다.
🔧 일반적인 하이브리드 구성
- 메인 하네스 + 서브 어셈블리:메인 배선은 와이어 하네스, 외부 연결은 케이블 어셈블리
- 모듈형 설계:각 모듈별 와이어 하네스를 케이블 어셈블리로 연결
- 단계별 조립:하네스 먼저 조립 후 케이블 어셈블리로 최종 연결
결론: 올바른 선택을 위한 체크리스트
🤔 결정을 위한 질문들
- 1. 연결점이 2개(양 끝)인가, 다수인가?
- 2. 배선이 분기되어야 하는가?
- 3. 혹독한 환경 조건에 노출되는가?
- 4. EMI 차폐가 필수인가?
- 5. 현장에서 개별 전선 수리가 필요한가?
- 6. 최우선 고려사항이 비용인가, 성능인가?
두 솔루션 모두 각자의 장점이 있습니다. 중요한 것은 프로젝트의 실제 요구사항을 정확히 파악하고 적합한 솔루션을 선택하는 것입니다.
WellPCB Korea는 와이어 하네스와 케이블 어셈블리 모두 전문적으로 제작합니다. 프로젝트에 최적화된 솔루션이 필요하시면 문의해 주세요.
자주 묻는 질문 (FAQ)
Q: 와이어 하네스도 방수 처리가 가능한가요?
네, 분기점에 방수 실런트를 적용하고, 방수 커넥터를 사용하면 IP67 등급까지 달성할 수 있습니다. 다만 케이블 어셈블리보다 복잡하고 비용이 높아집니다.
Q: 케이블 어셈블리에서 전선 한 가닥만 수리할 수 있나요?
외부 재킷으로 밀봉되어 있어 개별 전선 수리는 어렵습니다. 대부분 전체 어셈블리를 교체해야 합니다.
Q: 자동차용 와이어 하네스 설계 시 특별히 주의할 점은?
엔진룸 배선은 150°C 이상의 고온, 오일, 진동에 견뎌야 합니다. XLPE 또는 실리콘 절연 전선을 사용하고,자동차 하네스 표준을 준수해야 합니다.
