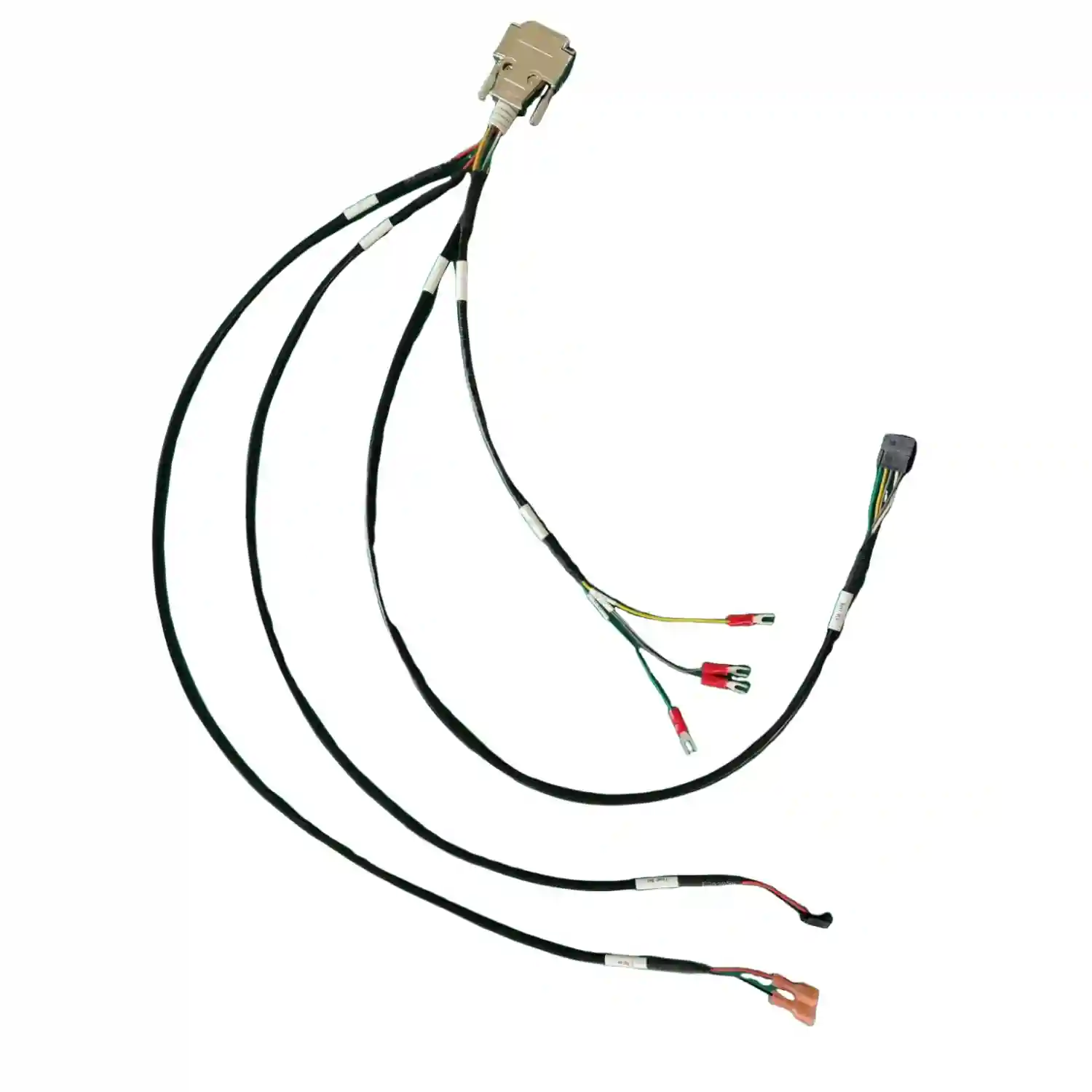

의료기기 와이어 하네스: IEC 60601 적합성 가이드
의료기기용 와이어 하네스가 충족해야 하는 IEC 60601 안전 요구사항과 설계 고려사항을 안내합니다.
Hommer Zhao
· 창립자 & 기술 전문가
의료기기 와이어 하네스는 생명과 직결됩니다. 심장 모니터의 케이블이 끊어지면? 환자가 위험해집니다. 제세동기의 고전압 케이블이 누전되면? 의료진이 감전됩니다. 그래서 의료기기 전기 안전의 국제 표준인 IEC 60601이 존재합니다.
오늘은 의료기기 와이어 하네스 설계/제조 시 반드시 알아야 할 IEC 60601 요구사항을 정리해 드리겠습니다.
“의료 하네스는 통전만 되면 끝나는 제품이 아닙니다. IEC 60601-1과 ISO 14971을 같이 보면서 환자 접촉 회로, 절연 등급, 세척 환경을 묶어야 하고, 설계 검증에 들어가기 전에 누설 전류 목표값을 숫자로 잠가야 합니다.”
For industry reference, see cable harness and IPC standards.
Hommer Zhao, 창립자 & CEO, WIRINGO
IEC 60601이란?
IEC 60601은 의료전기장비의 기본 안전 및 필수 성능에 관한 국제 표준입니다. 1977년 처음 제정되었으며, 현재 제3.2판(IEC 60601-1:2005/AMD2:2020)이 최신 버전입니다.
표준 구조
- IEC 60601-1: 일반 요구사항 (기본 표준)
- IEC 60601-1-X: 부수 표준 (EMC, 알람 등)
- IEC 60601-2-X: 개별 표준 (특정 기기별)
🔗 관련 주요 표준
- IEC 60601-1: 일반 안전 요구사항
- IEC 60601-1-2: EMC (전자기 양립성)
- IEC 60601-1-6: 사용성 (Usability)
- IEC 60601-1-8: 알람 시스템
- IEC 60601-1-11: 홈 헬스케어 기기
기기 분류와 적용 부위
IEC 60601은 기기가 환자와 어떻게 접촉하는지에 따라 분류합니다. 이 분류가 와이어 하네스 설계 요구사항을 결정합니다.
적용 부위(Applied Part) 분류
| 분류 | 환자 접촉 | 적용 예시 | 보호 수준 |
|---|---|---|---|
| Type B | 간접 또는 없음 | 수술대, 병원 침대 | 기본 |
| Type BF | 직접 접촉 (비심장) | 초음파, 혈압계 | 플로팅(Floating) |
| Type CF | 심장 직접 접촉 | ECG, 심장 카테터 | 최고 수준 |
“의료기기 케이블 변경은 보통 부품 변경이 아니라 인증 영향 평가 이슈입니다. ANSI/AAMI ES60601-1 기준 시험을 다시 안 해도 되는지 판단하려면, 변경 전후 절연 거리와 누설 전류 데이터를 최소 2세트 이상 비교해야 합니다.”
Hommer Zhao, 창립자 & CEO, WIRINGO
“Type CF가 가장 엄격한 이유는 심장 직접 접속 경로 때문입니다. IEC 60601-1에서는 CF 적용부의 환자 누설 전류를 정상 상태 10μA 수준으로 관리해야 하고, 그래서 절연 거리와 차폐 구조를 B/BF보다 한 단계 더 보수적으로 설계해야 합니다.”
Hommer Zhao, 창립자 & CEO, WIRINGO
누설 전류 한계
누설 전류는 IEC 60601의 핵심 요구사항입니다. 와이어 하네스 절연 설계에 직접적인 영향을 미칩니다.
허용 누설 전류 (정상 조건 / 단일 고장 조건)
| 누설 유형 | Type B | Type BF | Type CF |
|---|---|---|---|
| 환자 누설 (NC) | 100 µA | 100 µA | 10 µA |
| 환자 누설 (SFC) | 500 µA | 500 µA | 50 µA |
| 접지 누설 (NC) | 5 mA | ||
| 접지 누설 (SFC) | 10 mA | ||
NC: Normal Condition (정상 조건) / SFC: Single Fault Condition (단일 고장 조건)
절연 요구사항: MOOP vs MOPP
IEC 60601-1은 두 가지 보호 수단(Means of Protection)을 정의합니다.
MOOP (Means of Operator Protection)
운영자(의료진)를 보호하기 위한 절연. 기기 외함과 위험 전압 사이에 필요합니다.
MOPP (Means of Patient Protection)
환자를 보호하기 위한 절연. 적용 부위와 위험 전압 사이에 필요합니다. MOPP 요구사항이 더 엄격합니다.
| 항목 | 1 MOOP | 2 MOOP | 1 MOPP | 2 MOPP |
|---|---|---|---|---|
| 연면거리 (220V) | 2.5 mm | 5.0 mm | 4.0 mm | 8.0 mm |
| 공간거리 (220V) | 1.5 mm | 3.0 mm | 2.5 mm | 5.0 mm |
| 시험 전압 | 1,500 Vac | 3,000 Vac | 1,500 Vac | 4,000 Vac |
와이어 하네스 재료 요구사항
생체적합성 (ISO 10993)
환자와 접촉하는 부분의 케이블은 생체적합성을 만족해야 합니다.
- 세포 독성 시험
- 피부 민감성 시험
- 피부 자극 시험
권장 절연 재료
| 재료 | 장점 | 적용 |
|---|---|---|
| 의료용 실리콘 | 생체적합, 유연, 멸균 가능 | 환자 접촉 케이블 |
| 의료용 PVC | 경제적, 가공 용이 | 일반 기기 내부 배선 |
| PTFE (테프론) | 내열성, 내화학성 | 고온 멸균 케이블 |
| TPE/TPU | 유연, 내구성, 생체적합 | 반복 사용 케이블 |
멸균 호환성
의료기기는 멸균 과정을 견뎌야 합니다. 사용되는 멸균 방법에 따라 재료 선택이 달라집니다.
- 오토클레이브 (134°C 스팀): 실리콘, PTFE 권장
- EtO (에틸렌옥사이드): 대부분 재료 호환
- 감마선 방사선: 일부 플라스틱 열화 주의
EMC 요구사항 (IEC 60601-1-2)
의료기기는 전자기 간섭에 취약하면 안 됩니다. 와이어 하네스 설계에서 EMC를 고려해야 합니다.
방출 (Emissions)
- 전도 방출: 150 kHz ~ 30 MHz
- 방사 방출: 30 MHz ~ 1 GHz
내성 (Immunity)
- ESD: ±8 kV 접촉, ±15 kV 공기
- 전자기장: 3 V/m (80 MHz ~ 2.7 GHz)
- 버스트: 2 kV (전원선), 1 kV (신호선)
- 서지: 1 kV (차동), 2 kV (공통)
⚠️ 생명유지장치의 추가 요구
생명유지장치(Life-Supporting Equipment)는 EMC 내성 요구사항이 일반 의료기기보다 2~3배 높습니다. 10 V/m 이상의 전자기장에서도 오작동 없이 동작해야 합니다.
하네스 EMC 대책
- 차폐: 고주파 신호선에 브레이드 또는 포일 차폐
- 트위스트: 차동 신호선 트위스트 배선
- 페라이트: 케이블 단말에 페라이트 코어 적용
- 접지: 차폐 접지 연결 (360° 연결 권장)
품질 관리 시스템
ISO 13485
의료기기 품질경영시스템 표준입니다. 의료용 와이어 하네스 제조업체는 ISO 13485 인증이 필수입니다.
FDA 21 CFR Part 820
미국 시장 진출 시 FDA의 품질 시스템 규정(QSR)을 준수해야 합니다.
IPC/WHMA-A-620 Class 3
와이어 하네스 조립 품질 표준 중 가장 엄격한 등급인 Class 3을 적용합니다. 고신뢰성/생명유지 장비에 해당합니다.
💬 Hommer Zhao의 조언
"의료기기 프로젝트를 처음 진행할 때 놀랐던 건 문서화의 양이었어요. 설계 파일, 검증 보고서, 공정 유효성 확인... 제조 비용의 30%가 문서화에 들어갈 정도입니다. 하지만 이게 결국 품질을 보장하는 겁니다. 환자 안전을 위해 필요한 과정이에요."
시험 및 검증
생산 시험 (100% 전수)
- 연속성 시험
- 절연저항 시험 (≥100 MΩ @ 500VDC)
- Hi-Pot 시험 (1,500~4,000 Vac, 1분)
- 누설 전류 시험
형식 시험 (설계 검증)
- 온도 사이클 시험 (-20°C ~ +85°C)
- 굴곡 시험 (10,000 사이클 이상)
- 인장 시험
- 멸균 후 성능 검증
- 가속 노화 시험
적합성 획득 단계
- Step 1: 적용 표준 식별 (기본 표준 + 개별 표준)
- Step 2: 기기 분류 (Type B/BF/CF) 결정
- Step 3: 위험 분석 (ISO 14971 기반)
- Step 4: 절연 다이어그램 작성
- Step 5: 설계 및 프로토타입 제작
- Step 6: 시험 계획 수립 및 시험 수행
- Step 7: 기술 문서 작성
- Step 8: 인증 기관 심사 (CE, FDA 등)
인증 경로
| 시장 | 인증 | 표준 |
|---|---|---|
| 유럽 (EU) | CE (MDR) | EN 60601-1 |
| 미국 | FDA 510(k)/PMA | ANSI/AAMI ES60601-1 |
| 한국 | MFDS 허가 | KS C IEC 60601-1 |
| 중국 | NMPA | GB 9706.1 |
| 일본 | PMDA | JIS T 0601-1 |
결론
의료기기 와이어 하네스는 일반 산업용보다 훨씬 까다로운 요구사항을 만족해야 합니다. IEC 60601을 이해하고 적용하는 것은 환자와 의료진의 안전을 위한 필수 과정입니다.
WellPCB Korea는 ISO 13485 인증을 기반으로 의료기기용와이어 하네스와케이블 어셈블리를 전문 제작합니다. 의료기기 프로젝트에 대해 상담을 원하시면 연락 주세요.
자주 묻는 질문 (FAQ)
Q: IEC 60601 인증은 얼마나 걸리나요?
제품 복잡도에 따라 다르지만, 일반적으로 설계 검토부터 인증 획득까지 6~18개월 소요됩니다. 사전 시험(pre-compliance test)을 통해 시행착오를 줄일 수 있습니다.
Q: 기존 인증 제품의 케이블만 교체해도 재인증이 필요한가요?
네, 적용 부위와 연결되는 케이블 변경은 설계 변경으로 간주됩니다. 변경 영향 평가(Change Impact Assessment)를 수행하고, 필요시 추가 시험 및 인증 기관 통보가 필요합니다.
Q: Type BF와 Type CF는 어떻게 구분하나요?
심장에 직접 전기적으로 연결되면 Type CF입니다. ECG 리드, 심장 카테터, 페이스메이커 등이 해당됩니다. 피부 표면에만 접촉하면 Type BF입니다.
