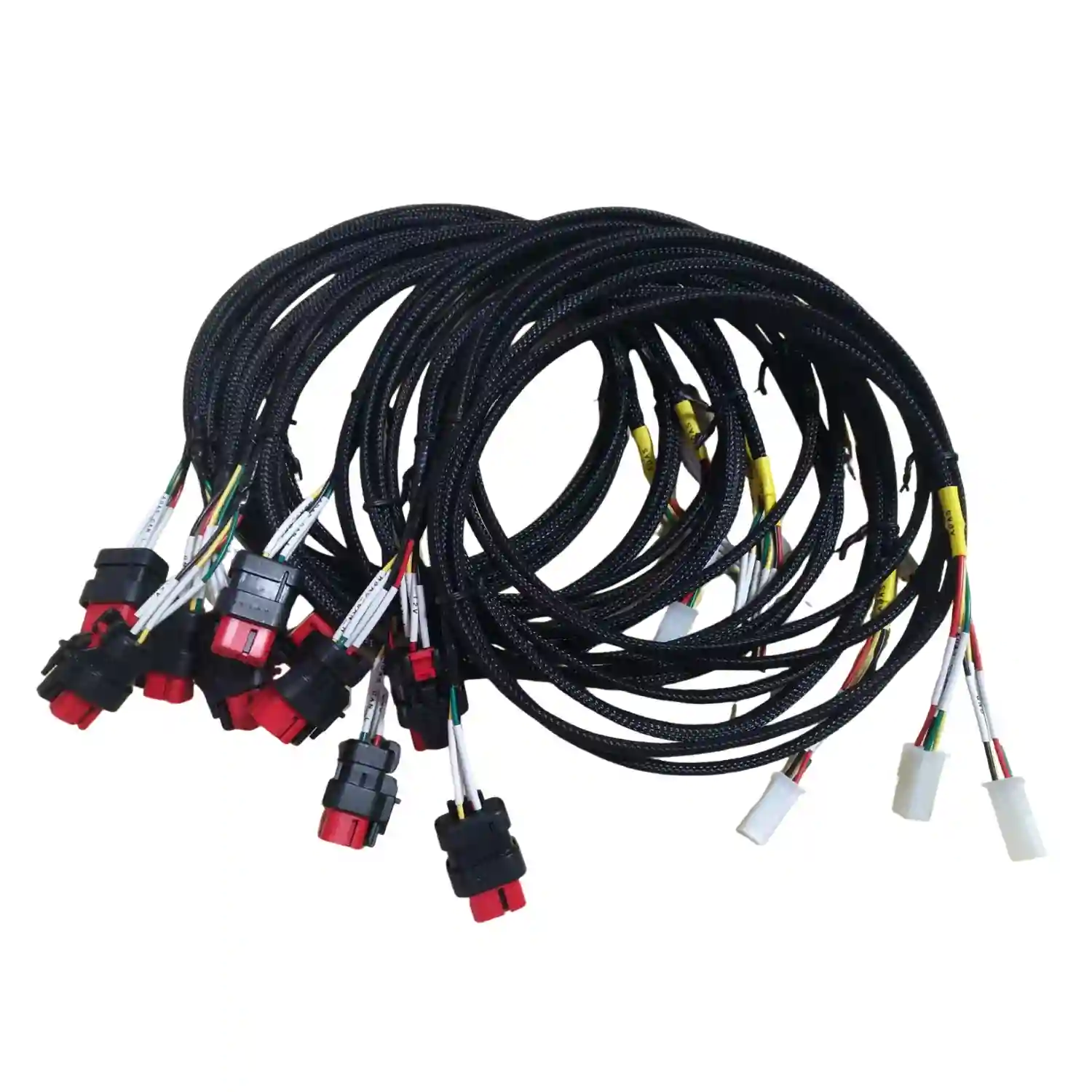

로봇 USB 케이블 DFM 가이드: 도면 수정, 굴곡 수명, 양산 램프업 승인 기준

2025-2026년에 한 US industrial robotics OEM은 custom robotic camera and grapple cables를 양산 램프업하는 중이었습니다. 첫 주문은 도면대로 만들 수 있었지만, 현장 조립 후 엔지니어링팀이 Wrist camera USB cable, Elbow camera USB cable, Grapple cable의 작은 도면 수정을 요청했습니다. 주문 수량은 20 to 1000 pieces 범위였고, 핵심 과제는 현재 생산 흐름을 멈추지 않으면서 다음 배치부터 변경을 안정적으로 반영하는 일이었습니다.

이 글은 로봇 카메라, 그리퍼, 관절부 센서 케이블을 외주 생산하려는 하드웨어 엔지니어와 구매팀을 위한 실무 가이드입니다. 독자는 보통 EVT 샘플을 통과한 뒤 20개 파일럿, 100개 검증 주문, 1000개 반복 주문으로 넘어가는 구매 단계에 있습니다. 목표는 “USB 케이블 제작 가능 여부”가 아니라, robotic cable assembly의 도면 수정, 굴곡 수명, strain relief, EOL 테스트를 같은 승인 언어로 묶는 것입니다.

Robotic USB cable은 로봇 관절, 카메라, 센서, 제어 모듈 사이에서 데이터와 전원을 전달하는 cable assembly입니다. Wire harness DFM은 도면, 전선, 커넥터, 고정 방식, 검사법을 생산 가능성과 현장 조립성 관점에서 검토하는 작업입니다. Production ramp는 20개 수준의 검증 주문에서 1000개 수준의 반복 생산으로 넘어가며 공정 조건과 변경 이력을 고정하는 단계입니다.

로봇 케이블 DFM의 첫 질문은 “어디서 움직이는가”입니다

로봇 USB 케이블의 DFM은 커넥터가 맞는지보다 케이블이 어느 관절에서 반복 굴곡되는지를 먼저 봐야 합니다. 카메라 케이블은 wrist와 elbow에서 움직임이 다르고, gripper cable은 당김과 비틀림이 같이 걸릴 수 있습니다. 같은 1m USB cable이라도 고정점이 25mm 이동하면 응력이 커넥터 뒤쪽으로 몰리는 위치가 달라집니다.

앞의 미국 로봇 OEM 사례에서도 초기 케이블은 도면대로 제작됐습니다. 문제는 도면이 틀렸다는 뜻이 아니라, 실제 robot arm 내부 bracket, cable tie 위치, camera housing exit angle이 생산 도면에 충분히 반영되지 않았다는 점이었습니다. 그래서 우리는 다음 주문 전에 고객 엔지니어와 수정 요청을 직접 검토하고, 현재 생산 배치와 후속 배치의 적용 범위를 분리했습니다.

저는 이 상황을 “motion-first DFM”이라고 부릅니다. 정지 상태의 2D 도면에서 pass인 케이블도 로봇이 8시간 반복 동작하면 다른 제품이 됩니다. bend path, strain relief, connector latch 접근성, service loop 길이를 먼저 닫아야 cable assembly가 현장 조립품으로 동작합니다.

“로봇 USB 케이블에서 continuity 100% pass는 출발점일 뿐입니다. 저는 첫 20개 파일럿에서 cable exit angle, tie-down 위치, connector latch 손상, bend radius를 같은 체크시트에 넣습니다.”

— Hommer Zhao, 창립자 & 기술 전문가

표준은 케이블 품질과 변경관리를 나눠서 적용해야 합니다

로봇 USB 케이블 RFQ에서는 IPC 계열의 IPC-A-620을 harness workmanship 판정 기준으로 쓰는 편이 실무적입니다. Crimp, solder cup, conductor brush, insulation support, cable tie 손상 같은 외관과 작업 기준을 같은 사진 언어로 맞출 수 있기 때문입니다. USB cable이 board-side connector로 들어가면 관련 connector crimping and soldering 기준도 도면에 분리해야 합니다.

전선 정격은 UL 758 관점으로 확인합니다. 관련 기관 배경은 UL public reference에서 확인할 수 있고, RFQ에는 AWM style, voltage rating, temperature rating, jacket material을 요구 문장으로 넣어야 합니다. 품질 시스템은 ISO 9000 family의 문서관리, corrective action, revision control 관점으로 감사합니다. 자동차식 변경 통제가 필요한 로봇 플랫폼은 IATF 16949의 traceability 사고방식을 빌려도 좋습니다.

표준 이름만 RFQ에 넣으면 검사 기준이 느슨해집니다. “IPC-A-620 Class 2 workmanship, customer-critical strain relief 사진 기준 별도 승인”처럼 써야 생산 라인과 고객 QA가 같은 결함명을 씁니다. “UL cable”보다 “UL 758 AWM 데이터시트 제출, 80°C 이상, 도면 지정 jacket OD와 색상 일치”가 구매 실수를 줄입니다.

20개에서 1000개까지: 램프업 게이트 비교표

로봇 케이블은 수량이 늘어날수록 검사 항목을 줄이는 것이 아니라, 어느 항목을 전수 검사하고 어느 항목을 공정 관리로 넘길지 결정해야 합니다. 아래 표는 20개, 100개, 1000개 수준의 주문에서 닫아야 할 게이트를 정리한 것입니다.

표에서 가장 자주 놓치는 항목은 설계 변경 후 첫 lot입니다. 케이블 길이 15mm 변경이나 tie-down 위치 1칸 이동은 작아 보이지만, 현장에서는 old revision과 new revision이 섞이면 바로 조립 오류가 됩니다. 변경 적용일, 적용 PO, 적용 serial range를 생산 traveler에 남겨야 합니다.

도면 수정은 길이보다 고정점과 허용공차가 먼저입니다

로봇 케이블 도면 수정에서 전체 길이만 바꾸는 방식은 위험합니다. 실제 응력은 total length보다 fixed point 사이의 자유 길이, 커넥터 뒤쪽 strain relief 길이, jacket OD, bend radius에서 결정됩니다. Wrist camera cable은 관절 회전축 주변 여유 길이가 필요하고, elbow camera cable은 bracket edge와 마찰하지 않는 route가 필요합니다.

미국 로봇 OEM 프로젝트에서 고객은 기존 생산품을 받은 뒤 다음 주문을 위한 작은 drawing modifications를 요청했습니다. 우리는 수정 내용을 기존 batch에 소급 적용하지 않고, 다음 production lot에 반영하는 방식으로 진행했습니다. 이 접근은 납기와 변경관리 사이의 충돌을 줄입니다. 이미 출하 준비 중인 제품을 무리하게 뜯어고치면 검사 이력이 깨지기 때문입니다.

도면에는 최소 6가지 필드를 분리해 두는 편이 좋습니다. Overall length, exposed jacket length, connector orientation, label position, strain relief material, minimum bend radius입니다. USB shield drain이나 twisted pair 구조가 있으면 shield termination 방식과 100% 검사 항목도 별도 note로 넣어야 합니다.

“도면 revision을 바꿀 때 전체 길이만 수정하면 같은 문제가 반복됩니다. 저는 fixed point 두 곳, strain relief 길이, label 위치, EOL fixture pin map까지 한 번에 확인합니다.”

— Hommer Zhao, 창립자 & 기술 전문가

EOL 테스트는 USB 신호보다 조립 실수를 먼저 잡아야 합니다

로봇 USB 케이블의 EOL 테스트는 continuity만으로 끝내면 부족합니다. 최소 항목은 pin-to-pin continuity, short, shield continuity, connector orientation, label revision, cable length, visual damage입니다. 고속 USB 성능을 요구하는 제품은 고객이 지정한 test fixture 또는 sample validation 조건을 별도로 정의해야 합니다.

20개 파일럿에서는 작업자가 실제 로봇에 장착하는 순서를 확인해야 합니다. Connector latch가 손톱이나 tool 없이 풀리지 않는지, cable tie가 카메라 하우징을 밀지 않는지, gripper가 닫힐 때 cable jacket에 압흔이 생기지 않는지 봅니다. 1000개 배치에서는 같은 항목을 작업표준서 사진과 검사 기록으로 바꿔야 합니다.

PCBA와 함께 들어가는 로봇 모듈이라면 functional test fixture와 cable tester의 역할을 나눠야 합니다. Cable tester는 배선 오류를 잡고, FCT는 카메라 인식, 전원 안정성, 통신 상태를 봅니다. 두 결과가 같은 serial number에 연결되어야 field return 분석이 빨라집니다.

구매팀이 RFQ에 넣어야 할 문장

RFQ에는 “robot cable, good quality” 같은 문장을 쓰면 안 됩니다. 대신 “20 pcs pilot, 100 pcs validation, up to 1000 pcs repeat orders; drawing revision control required; 100% electrical test report by serial or lot”처럼 수량과 승인 단계를 분리해야 합니다. 그러면 공급사는 tooling, fixture, 검사 시간, 변경관리 비용을 현실적으로 견적에 넣을 수 있습니다.

전선과 커넥터 문구도 구체화해야 합니다. UL 758 AWM 데이터시트, IPC-A-620 workmanship, connector manufacturer drawing, mating connector part number, crimp 또는 solder 기준, label artwork, packaging bend radius를 요구하세요. 로봇 케이블이 방수 또는 내유 환경에 들어가면 industrial harness와 shielded cable assembly 요구도 함께 검토해야 합니다.

약한 사양을 강한 사양으로 바꾸는 예

이 주제에서 가장 약한 문장은 “로봇용으로 튼튼하게 제작”입니다. 강한 사양은 이렇게 바뀝니다. “Wrist camera USB cable은 robot joint 내부 고정점 A-B 사이 service loop 35mm 확보, connector exit 90도 방향, IPC-A-620 Class 2 workmanship, UL 758 AWM wire data 제출, 100% continuity/short/shield test, first 20 pcs installation photo approval.” 이 문장은 생산자가 무엇을 만들어야 하고 검사자가 무엇을 봐야 하는지 바로 알 수 있습니다.

더 나은 문장은 변경관리까지 포함합니다. “Any drawing modification applies only after written approval; supplier must identify affected PO, lot, traveler, label revision, and EOL fixture revision before shipment.” 이 한 줄이 없으면 다음 주문에서 old drawing과 new drawing이 섞입니다. 반복 주문을 원하는 로봇 OEM에게는 가격보다 이 통제가 더 큰 리스크를 줄입니다.

“1000개 반복 주문을 안정화하려면 검사표보다 변경 적용 범위가 먼저입니다. PO, lot, drawing revision, fixture revision이 연결되어 있으면 작은 도면 수정도 생산 중단 없이 흡수할 수 있습니다.”

— Hommer Zhao, 창립자 & 기술 전문가

공급사 선택 기준: 케이블만 보는 업체와 램프업을 보는 업체

로봇 USB 케이블 공급사는 샘플 제작 속도만으로 고르면 안 됩니다. 반복 주문에서는 drawing revision control, fixture maintenance, lot traceability, customer engineering communication이 같은 비중을 갖습니다. 특히 20개에서 1000개로 넘어가는 프로그램은 작은 수정이 여러 번 생기므로, 공급사가 변경 요청을 생산 언어로 번역할 수 있어야 합니다.

좋은 감사 질문은 단순합니다. 첫째, 이전 revision과 새 revision을 라인에서 어떻게 분리하는가. 둘째, first article 사진과 EOL report를 어떤 lot 번호로 묶는가. 셋째, 고객이 drawing modification을 보냈을 때 생산 중인 batch와 다음 batch를 어떻게 나누는가. 넷째, cable tester pin map이 바뀌면 fixture revision을 어떻게 표시하는가. 이 네 질문에 숫자와 문서명이 나오면 램프업 리스크가 줄어듭니다.

프로젝트를 시작하기 전 보내야 할 파일

공급사에는 2D drawing, 3D route screenshot, BOM, connector datasheet, mating connector 정보, label artwork, packaging requirement, expected ramp quantity를 같이 보내야 합니다. 사진 한 장만으로는 로봇 내부 고정점을 알 수 없습니다. 가능하면 wrist, elbow, grapple 각각의 cable path 사진과 “변경 가능한 영역”, “변경 금지 영역”을 표시하세요.

WellPCB Korea에 로봇 케이블 또는 PCBA 통합 서브어셈블리를 검토 요청할 때는 파일럿 수량과 다음 주문 예측을 함께 알려 주세요. 20개만 필요한 프로젝트와 1000개 반복 주문으로 갈 프로젝트는 fixture, inspection, documentation 설계가 다릅니다. 도면 수정과 양산 램프업을 함께 닫고 싶다면 엔지니어링 검토를 요청해 cable path, IPC-A-620 기준, UL 758 전선 자료, EOL 테스트 항목을 한 번에 정리할 수 있습니다.
