다중 보드 조립 및 통합 테스트
멀티보드 PCBA
여러 PCB를 하나의 제품 세트로 조립해야 할 때, 보드별 실장 품질뿐 아니라 Rev 매칭, 케이블 연결, 펌웨어, 기능 테스트까지 같은 흐름에서 관리합니다.
- 메인보드, 전원 보드, 센서 보드를 세트 단위로 조립합니다.
- 보드별 Rev와 펌웨어 버전을 매트릭스로 고정합니다.
- AOI, X-ray, ICT, FCT를 제품 리스크에 맞춰 조합합니다.
- EVT/DVT 5~20세트부터 파일럿·양산 전환까지 대응합니다.
멀티보드 PCBA가 필요한 상황
멀티보드 PCBA는 두 장 이상의 PCB를 하나의 완제품 세트로 조립하고 검사하는 전자 제조 서비스입니다. 산업용 컨트롤러, IoT 게이트웨이, 의료 전자 모듈, RF 장비처럼 메인보드와 보조 보드가 동시에 맞아야 하는 제품에 적합합니다.

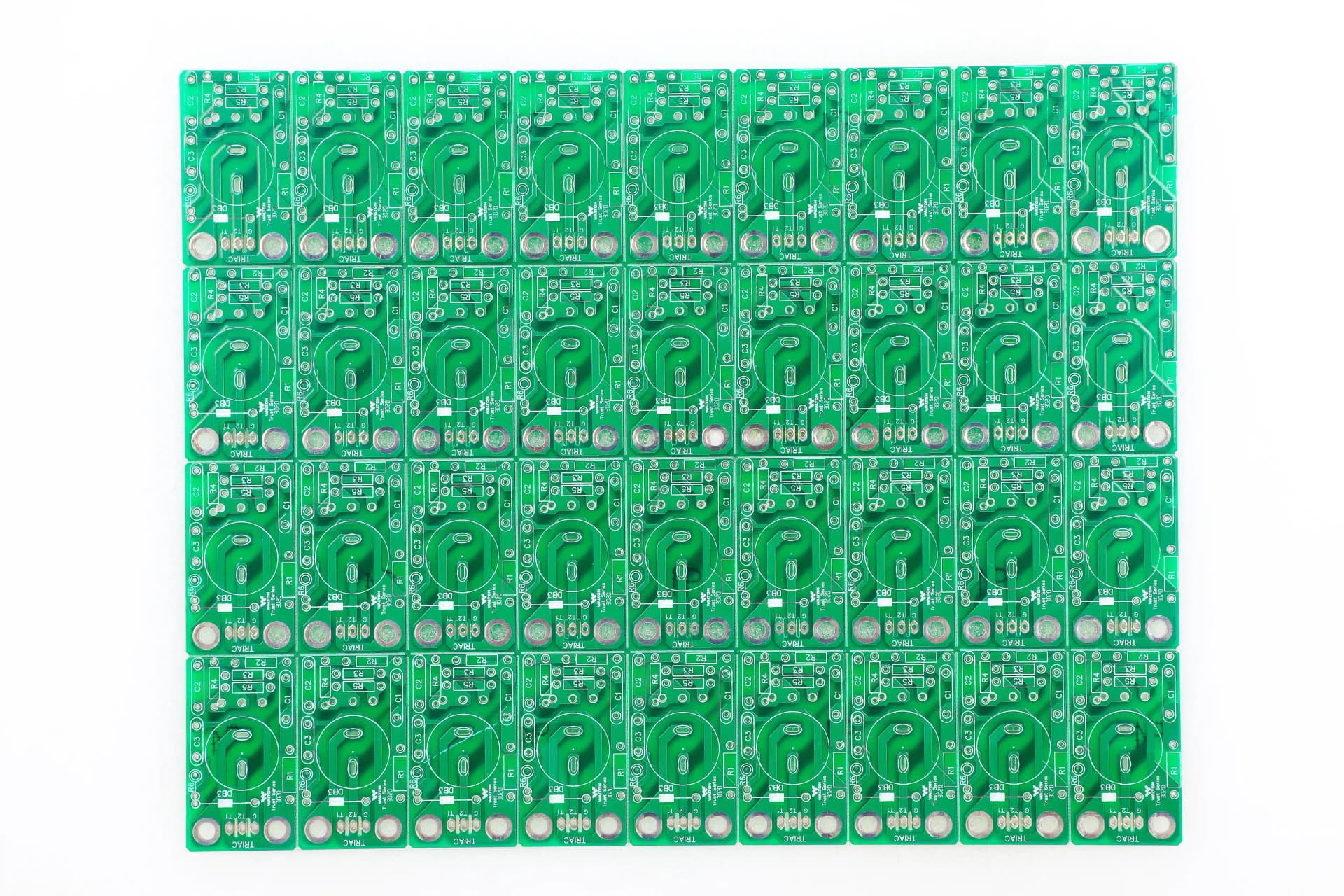

패널화(Panelization)는 여러 PCB를 생산 패널 안에 배치해 SMT 효율과 분리 품질을 관리하는 제조 설계 방식입니다. 보드가 한 장일 때보다 fiducial, breakaway tab, V-cut, carrier rail이 중요하며, 자세한 설계 기준은 PCB 패널화 조립 가이드와 함께 검토합니다.
IPC-A-610은 전자 조립품의 솔더링과 외관 수용 기준을 정의하는 검사 표준입니다. WellPCB Korea는 IPC 전자 표준의 Class 2·3 요구를 프로젝트별 CTQ와 연결하고, 기판 설계 쪽은 인쇄회로기판 제조 제약과 함께 확인합니다.
지원 가능한 조립 범위
단품 보드 조립보다 중요한 것은 세트 기준의 매칭입니다. 보드별 품질과 제품 단위 동작을 동시에 봅니다.
세트 단위 키팅
보드별 BOM, Rev, 수량, 라벨을 제품 세트 기준으로 묶어 누락과 혼류를 줄입니다.
SMT·THT 혼합 조립
0201 칩, BGA, QFN, 커넥터, THT 부품을 보드별 공정 조건에 맞춰 분리 운영합니다.
보드 간 인터페이스 검토
FFC, 보드-투-보드 커넥터, RF 케이블, 와이어 하네스 방향과 간섭을 조립 전에 확인합니다.
펌웨어·라벨 매칭
펌웨어 버전, 시리얼, MAC/IMEI 라벨, 출하 로그를 세트 기준으로 연결합니다.
개별+세트 테스트

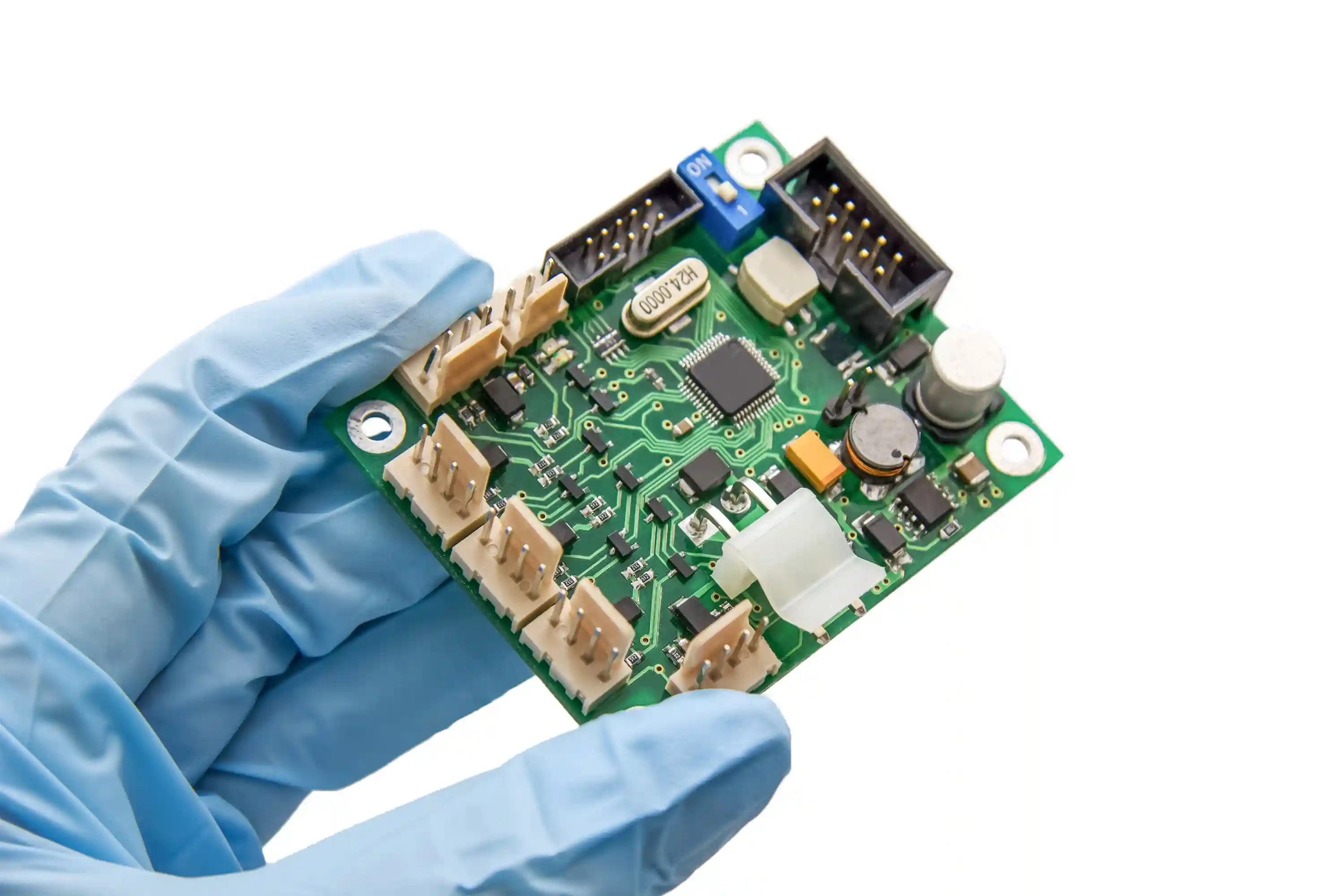

각 PCBA의 AOI, X-ray, ICT 후 세트 레벨 FCT로 통신, 전원, 센서 동작을 확인합니다.
ECO 전환 관리
다중 보드 Rev 변경 시 cut-in lot와 잔여 재고 처리 기준을 문서화합니다.
실제 프로젝트 스냅샷
South Africa 산업 장비 PCBA 통합
2022-Q2에 남아프리카 산업 장비 고객이 PCBA와 전자 부품을 별도 공급망에서 구매하고 있었습니다. WellPCB Korea 팀은 PCBA 엔지니어링 상담을 연결해 IC STM32F105RBT6 sourcing, PCB/PCBA manufacturing integration, Multi-category supply consolidation을 함께 진행했습니다.
기술 사양과 견적 기준
| 조립 범위 | SMT, THT, 혼합 조립, 케이블 연결, 펌웨어 로딩 |
| 세트 구성 | 2종 PCB부터 메인·전원·센서·RF·디스플레이 보드 |
| 최소 부품 크기 | 0201, 01005 검토 가능 |
| BGA 최소 피치 | 0.35mm |
| 최대 PCB 크기 | 510 x 460mm |
| 검사 옵션 | SPI, AOI, X-ray, ICT, FCT, 펌웨어 확인 |
| 권장 시작 수량 | EVT/DVT 5~20세트, 파일럿 50~200세트 |
| 문서 관리 | BOM Rev, Gerber Rev, 세트 매트릭스, 테스트 로그, COC |
ICT는 조립된 PCBA의 전기적 연결과 주요 부품 값을 fixture로 확인하는 테스트 방식입니다. 반복 생산에서는 테스트 픽스처 PCB 서비스와 연결해 세트 단위 로그를 남기는 것이 좋습니다. 품질 시스템 문서는 ISO 9000 품질 관리 원칙에 맞춰 추적성을 정리합니다.
일반 PCBA와의 차이
| 판단 항목 | 일반 PCBA | 멀티보드 PCBA |
|---|---|---|
| 보드 수 | 1장 중심 | 2장 이상을 제품 세트로 관리 |
| 품질 리스크 | 솔더 조인트와 부품 방향 | 보드 Rev 혼류, 케이블 오삽, 펌웨어 불일치까지 포함 |
| 테스트 기준 | AOI, ICT, FCT 중 선택 | 보드별 검사 + 세트 레벨 기능 테스트 권장 |
| 견적 자료 | Gerber, BOM, 좌표 데이터 | 보드별 자료 + 세트 정의서 + 인터커넥트 도면 |
생산 프로세스
세트 정의
각 보드의 기능, Rev, 수량, 케이블, 라벨, 펌웨어 조합을 한 장의 매트릭스로 정리합니다.
DFM/DFA 검토
패널화, fiducial, 보드 분리 탭, 커넥터 방향, 테스트 포인트 접근성을 확인합니다.
부품·PCB 준비
공통 부품과 보드별 전용 부품을 분리 키팅하고 부족 부품은 대체 승인 절차로 관리합니다.
보드별 조립

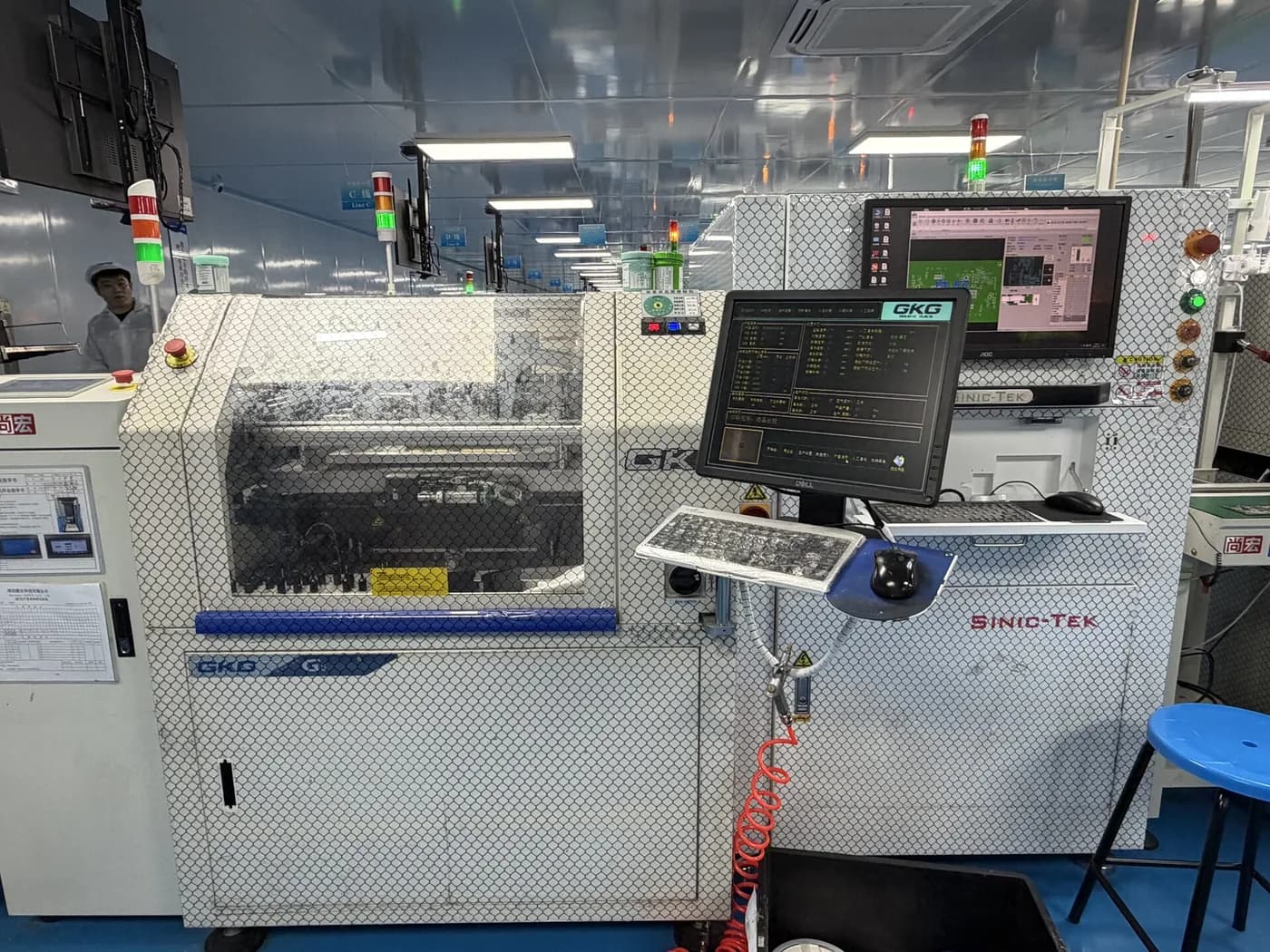

SMT, 리플로우, THT, 세척 또는 코팅 공정을 보드별 요구 조건에 맞춰 실행합니다.
세트 통합
케이블, FFC, RF 커넥터, 하우징 인터페이스를 연결하고 펌웨어와 라벨을 매칭합니다.
출하 판정
개별 검사 로그와 세트 FCT 결과를 묶어 lot별 출하 기준으로 보관합니다.
구매팀이 RFQ에 넣어야 할 자료
- 보드별 Gerber, BOM, Centroid, 조립 도면, Rev 번호
- 세트 구성표: 제품 1세트에 들어가는 PCB 수량과 케이블 수량
- 보드 간 연결 도면, 커넥터 방향, FFC 접점 방향, 하우징 간섭 조건
- 펌웨어 파일, 라벨 규칙, 시리얼 번호 또는 MAC 주소 관리 방식
- ICT/FCT 판정 기준, golden sample, 출하 리포트 양식
2025-Q2 → 2025-Q3 호주 자동차 전장 사례에서도 고객은 기존 하네스 공급망에 전자 보드 설계와 제조를 통합하려 했고, WellPCB Korea는 cross-category expansion과 multi-department client engagement를 통해 PCBA 견적과 기술 검토를 연결했습니다.
자주 묻는 질문
멀티보드 PCBA는 일반 PCB 조립과 무엇이 다른가요?
일반 PCB 조립은 한 장의 보드 실장 품질에 초점을 두지만, 멀티보드 PCBA는 여러 PCB를 하나의 제품 세트로 묶어 BOM 버전, 커넥터 방향, 케이블 길이, 펌웨어, 기능 테스트까지 함께 관리합니다.
몇 종류의 보드를 한 세트로 관리할 수 있나요?
프로젝트에 따라 2종 보드부터 메인보드, 전원 보드, 센서 보드, 디스플레이 보드, RF 보드가 섞인 복합 세트까지 대응합니다. 견적 단계에서 세트 정의서와 라벨 규칙을 먼저 고정합니다.
보드별 Rev가 다를 때 혼류를 어떻게 막나요?
Gerber, BOM, 좌표 데이터, 펌웨어, 검사 기준을 세트 단위 Rev 매트릭스로 관리합니다. ECO cut-in 시점과 잔여 재고 사용 조건을 lot 기준으로 분리해 구형 보드와 신형 보드가 잘못 조합되지 않도록 합니다.
부품 소싱과 PCB 제작도 함께 맡길 수 있나요?
가능합니다. 실제로 2022-Q2 South Africa 산업 장비 사례에서 IC STM32F105RBT6 sourcing, PCB/PCBA manufacturing integration, Multi-category supply consolidation을 함께 진행했습니다.
멀티보드 PCBA의 권장 MOQ와 리드타임은 어느 정도인가요?
EVT/DVT 검증은 5~20세트, 파일럿은 50~200세트부터 시작하는 경우가 많습니다. 단순 SMT 세트는 자재 준비 후 7~12영업일, 케이블·펌웨어·기능 테스트가 포함되면 2~3주를 기준으로 검토합니다.
테스트 픽스처 없이도 생산할 수 있나요?
초기 샘플은 수동 전원 인가와 기본 기능 확인으로 시작할 수 있지만, 반복 생산은 테스트 픽스처를 권장합니다. 멀티보드 세트는 보드 단품보다 연결 오류와 펌웨어 불일치 리스크가 커서 ICT 또는 FCT 로그가 품질 판정에 중요합니다.
작성자 및 품질 기준
이 서비스 페이지는 WellPCB Korea의 Hommer Zhao가 PCB 제조, PCBA, 와이어 하네스, Box Build 공급 경험을 바탕으로 작성했습니다. 견적 검토에서는 IPC-A-610 Class 2·3, IPC-2221 설계 기준, ISO 9001 기반 문서 추적성을 프로젝트 요구에 맞춰 적용합니다.
