Molex 하네스 조립
Molex 커넥터 와이어 하네스 조립
Molex 계열 커넥터는 브랜드 이름보다 시리즈 선택과 하네스 실행력이 더 중요합니다. WellPCB Korea는 전원·신호 조건, terminal 압착, mating 호환성, 양산 문서를 함께 검토해 실제 생산 가능한 Molex 하네스를 제공합니다.
Molex 하네스는 커넥터 품번보다 시스템 연결 조건을 먼저 봐야 합니다
많은 구매팀이 Molex 커넥터 와이어 하네스 조립을 찾을 때 Molex 품번만 전달하고 바로 견적을 요청합니다. 하지만 실제로는 회로별 전류, wire gauge, board header 방향, 장착 공간, 라벨 규칙, service loop가 함께 정리되어야 시제품과 양산이 안정됩니다. WellPCB Korea는 이 서비스를 와이어 하네스 커넥터, 케이블 어셈블리, PCB 조립과 연결해 검토합니다.
특히 Molex 계열은 Molex connector, electrical connector, crimp joining세 관점이 함께 맞아야 품질이 나옵니다. Mini-Fit과 Micro-Fit처럼 비슷해 보이는 계열도 pitch, current, latch 구조, mating cycle이 다르기 때문에, 브랜드만 같다고 동일하게 취급하면 현장 재작업이 늘어납니다.
또한 이 프로젝트는 종종 PCB header, 전원 모듈, control box, enclosure 내부 배선으로 이어집니다. 필요하면 제어반 조립 서비스와 Box Build까지 함께 검토해 하네스 길이, 라우팅, 패널 방향, 최종 조립성을 한 번에 맞출 수 있습니다.
견적 전에 먼저 정리할 항목
Molex 하네스는 커넥터 이름만으로는 정확한 견적이 어렵습니다. 상대측 보드, 장착 공간, 전류, wire gauge까지 같이 확인해야 재견적과 수정 횟수를 줄일 수 있습니다.
- ✓시리즈와 회로별 전류 요구 정리
- ✓wire gauge와 terminal crimp 조건 확인
- ✓board header 방향과 하네스 라우팅 공간 확보
전원과 신호 요구에 맞는 시리즈 선택 지원
핀맵, open, short, polarity를 전수 확인
시제품 승인 조건을 양산 문서로 연결
보드와 패널 인터페이스까지 함께 검토 가능
구매자 리스크
왜 Molex 하네스가 양산에서 흔들릴까요
같은 Molex라도 시리즈를 잘못 고르면 전류와 공간이 동시에 틀어집니다
Molex 커넥터는 브랜드 이름만으로 묶기 쉽지만 실제 프로젝트에서는 회로 수, current density, pitch, 잠금 구조, mating cycle이 모두 다릅니다. 그래서 품번보다 먼저 전기 조건과 장착 공간을 정리해야 합니다.
terminal crimp 품질은 외관만으로 판단되지 않습니다
압착 높이, 도체 삽입 길이, insulation support가 맞지 않으면 초기 도통은 괜찮아 보여도 진동과 열 변화 뒤에 접촉 저항 이슈가 생길 수 있습니다. 샘플 단계부터 crimp 조건을 고정해야 합니다.
wire-to-board 연결은 PCB 쪽 인터페이스까지 같이 봐야 합니다
하네스 반대편이 PCB header나 power distribution board라면 board footprint, 체결 방향, pull-out 공간, 라우팅 동선까지 동시에 맞아야 재작업이 줄어듭니다.
품번 변경은 단순 구매 대체가 아니라 제조 변경입니다
공급난이나 단종 대응으로 시리즈를 바꿀 때는 mating 형상, derating, latch 구조, terminal plating, 라벨과 검사 지그까지 함께 바뀔 수 있습니다. 변경관리 문서가 없으면 양산 품질이 흔들립니다.
지원 범위
WellPCB Korea가 지원하는 Molex 프로젝트

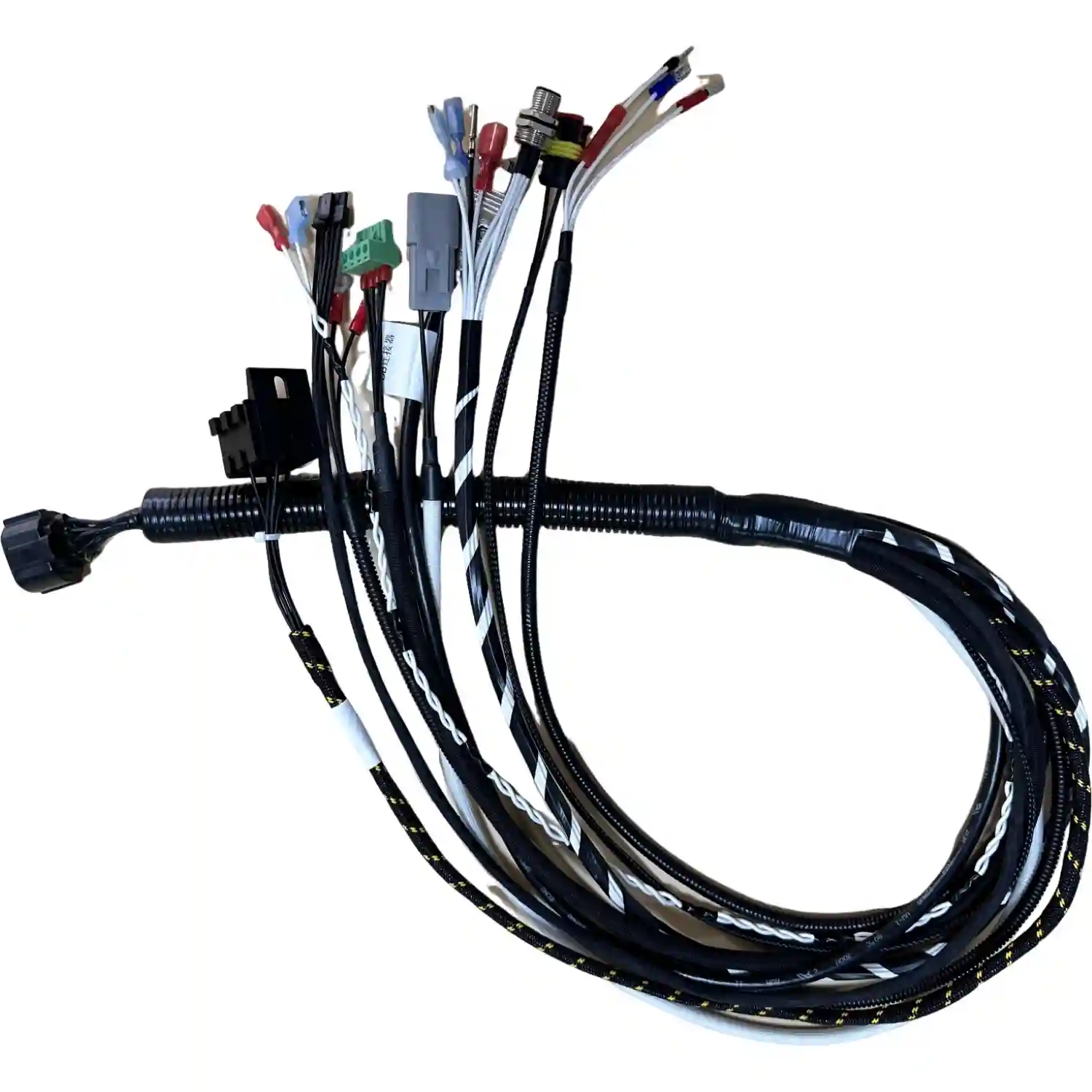

Molex 계열 전원 및 신호 하네스 제작
Mini-Fit, Micro-Fit, Nano-Fit, KK 계열을 포함해 보드 전원 입력, 내부 점퍼 하네스, 센서 하네스, cable assembly를 맞춤 제작합니다.
Board header와 mating 구조까지 함께 검토
wire-to-board 프로젝트는 하네스만 맞아서는 부족합니다. PCB header 방향, strain relief, 조립 접근성, service loop를 함께 확인합니다.
단자 압착과 cavity 삽입 조건 표준화
crimp tooling 조건, cavity map, insertion check, terminal retention, 라벨 방향을 작업 지침과 검사 기준으로 고정합니다.
Prototype에서 양산까지 같은 품질 기준 유지
EVT 샘플에서 승인된 자재, wire gauge, 검사 포인트를 파일럿과 양산 문서로 이어서 관리합니다.

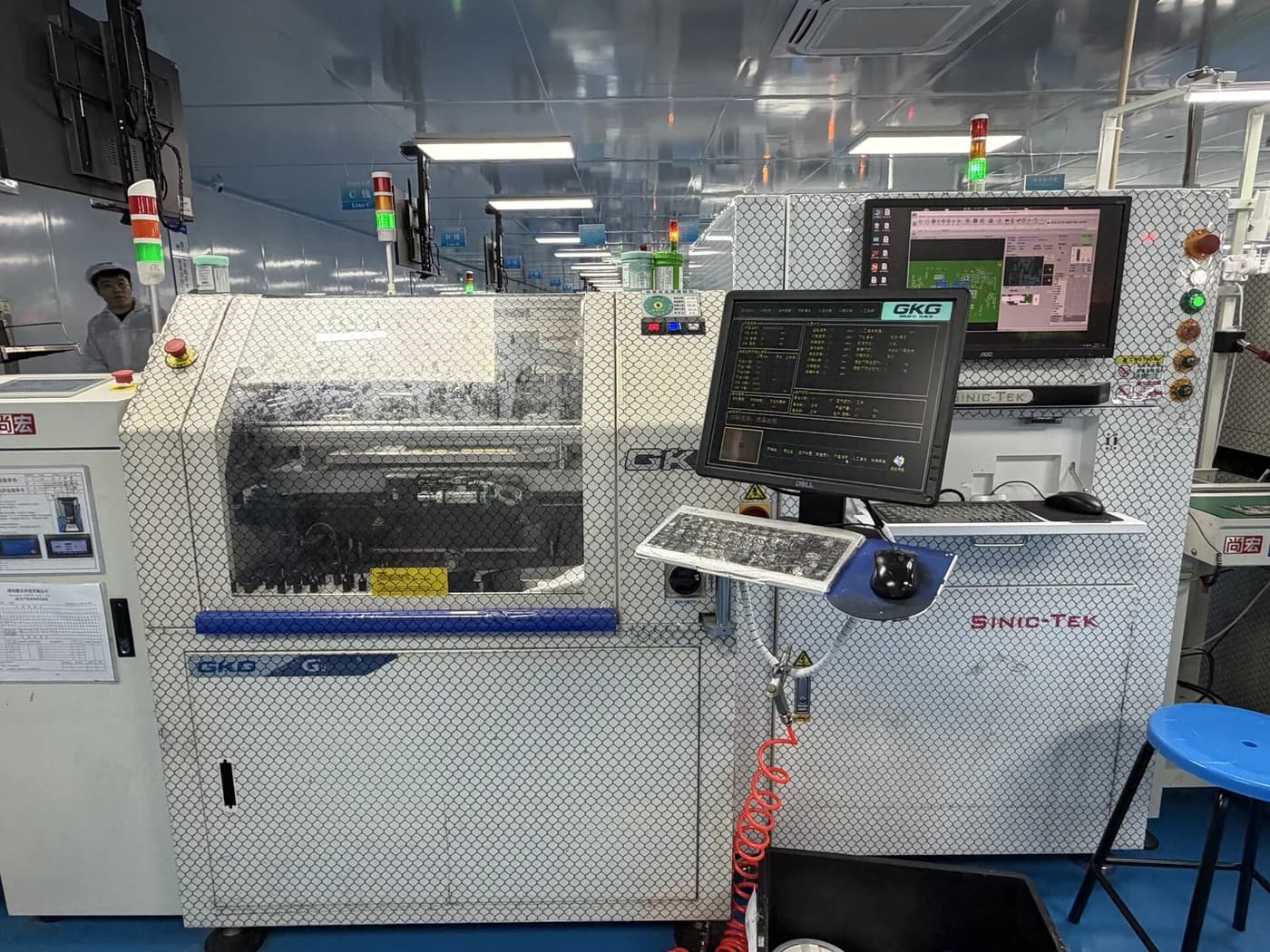

하네스와 전자 조립 통합 대응
Molex 하네스가 power board, control panel, enclosure 내부 배선과 연결되는 경우 PCB 조립, 제어반 조립, Box Build와 함께 운영할 수 있습니다.
한국 구매팀용 RFQ 정리 지원
커넥터 품번이 미확정이어도 전류, 회로 수, 설치 공간, mating side, 인증 요구를 정리해 실행 가능한 견적 패키지로 바꿔드립니다.
프로젝트 사양 체크리스트
아래 항목이 초기 RFQ 단계에서 정리되면 Molex 커넥터 와이어 하네스 조립의 재견적과 양산 변경 가능성을 크게 줄일 수 있습니다.
대표 적용
어떤 프로젝트에 적합한가요
전원 분배 하네스
DC 전원 입력, 배터리 보조 전원, 산업 장비 내부 분배 배선처럼 비교적 높은 전류가 필요한 곳에서 Mini-Fit 계열 구조를 검토합니다.
제어 및 신호 하네스
sensor, I/O, board interconnect, HMI 내부 배선처럼 pitch와 공간이 중요한 구조에서는 Micro-Fit, KK 계열을 중심으로 검토합니다.
랙 장비 및 박스 내부 점퍼 하네스
제어반, power box, 테스트 장비, 서버 주변장치 내부에서 라벨링과 서비스성이 중요한 점퍼 하네스를 제작합니다.
혼합 전원 + 신호 어셈블리
한 장비 안에서 전원선과 저전압 신호가 함께 움직이는 경우 회로 분리, 길이 관리, 번들 구조를 같이 조정합니다.
공정
Molex 하네스 진행 방식
회로 조건과 mating 구조 확인
전류, 회로 수, wire gauge, 장착 공간, 상대측 header 또는 receptacle 정보를 먼저 정리합니다.
커넥터 시리즈와 자재 선정
Molex 계열 시리즈, terminal 타입, wire 사양, 라벨, sleeve, 보호 자재를 실제 사용 조건에 맞춰 정합니다.
압착·삽입·하네스 조립
terminal crimp, cavity insertion, branch bundling, strain relief, 라벨링을 작업 기준에 맞춰 진행합니다.

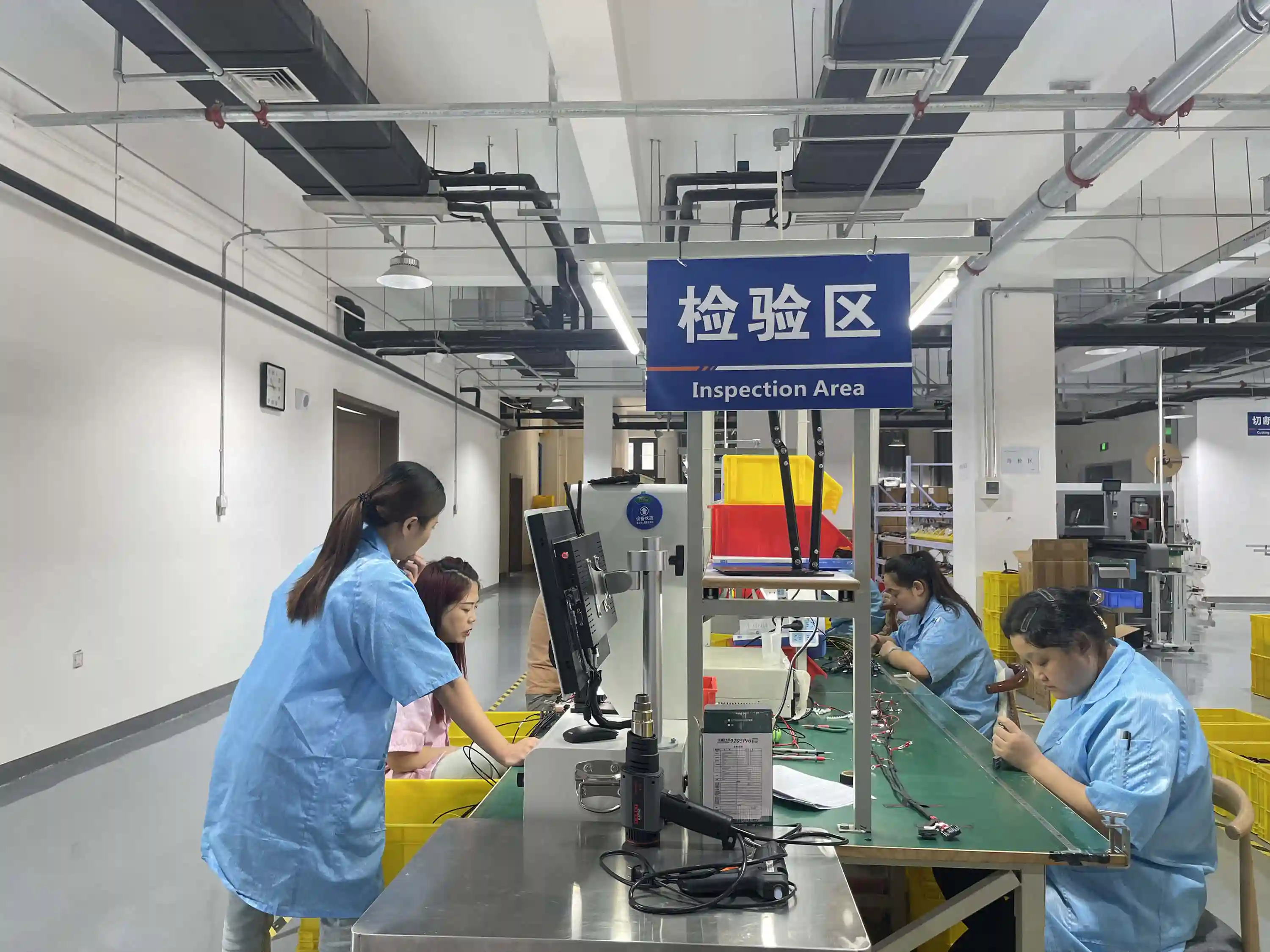

100% 검사와 승인 샘플 검토
핀맵, 극성, 도통, 외관, 라벨 방향, connector seating 상태를 확인해 파일럿 전에 기준을 고정합니다.
양산 문서화와 출하
승인된 BOM, cavity map, 검사 규칙, lot trace를 생산 패키지에 반영해 안정적으로 양산합니다.
커넥터 단품이 아니라 하네스 전체 인터페이스를 관리합니다
Molex 하네스는 단순 cable lead보다 시스템 안쪽 인터페이스에서 문제가 발생하는 경우가 많습니다. 와이어 하네스와 케이블 하네스를 함께 검토하면 branch 위치, 길이 공차, 서비스성 기준을 한 번에 정리할 수 있습니다.
상대측이 보드 커넥터라면 PCB 조립이나 전자 어셈블리 제조와 함께 인터페이스를 맞추는 편이 안전합니다. footprint 방향, 체결 순서, 내부 배선, 전원 분배 위치가 동시에 맞아야 하기 때문입니다.
최종적으로는 제어반 조립 서비스나 Box Build 수준까지 묶어 하네스, PCB, 인클로저, 라벨, 검사 문서를 통합 납품할 수 있습니다.
자주 묻는 질문
자주 묻는 질문
Molex 커넥터 와이어 하네스 조립 RFQ에는 어떤 정보가 가장 중요합니까?
커넥터 part number가 있으면 가장 좋지만, 없더라도 회로 수, 전류, wire gauge, 설치 공간, mating 횟수, 잠금 구조 필요 여부, 패널 또는 PCB 연결 방식, 예상 수량이 있으면 초기 검토가 가능합니다. 같은 Molex라도 Mini-Fit, Micro-Fit, Nano-Fit, KK 계열은 적용 전류와 패키지 조건이 다르기 때문에 하네스 전체 조건을 함께 보는 것이 중요합니다.
기존 Molex 품번이 단종되었거나 리드타임이 길면 어떻게 대응하나요?
단순히 핀 수만 같은 대체품으로 바꾸면 mating 문제나 전류 derating 문제가 생길 수 있습니다. 하우징 형상, terminal plating, latch 방향, wire exit, panel 간섭, 승인 절차를 함께 확인한 뒤 대체안을 제안합니다. 고객이 승인한 경우에는 변경 이력과 검사 포인트도 같이 업데이트합니다.
Molex 커넥터 조립만 맡기고 다른 배선은 직접 제작해도 되나요?
가능하지만 권장되지는 않습니다. terminal crimp 조건, insertion 상태, cavity 맵, pull test 기준을 분리 관리하면 책임 경계가 생기기 쉽습니다. 시제품 이후 양산으로 갈수록 connectorized harness 전체를 함께 관리하는 편이 일정과 품질 면에서 훨씬 안정적입니다.
Molex 하네스와 PCB 조립 또는 Box Build를 함께 진행할 수 있나요?
가능합니다. Molex 하네스는 wire-to-board, panel I/O, 내부 분배 배선으로 자주 연결되기 때문에 PCB 조립, 제어반 조립, Box Build까지 함께 검토하면 핀맵 누락, 길이 간섭, 라우팅 오류를 줄이기 쉽습니다.
Molex 커넥터 하네스 RFQ를 준비 중이신가요?
커넥터 품번, 회로 수, 전류, wire gauge, 상대측 보드 또는 패널 정보를 보내주시면 시리즈 선택과 하네스 실행 조건까지 함께 검토해 드립니다.
