케이블 하네스, 복잡한 배선 시스템의 핵심 솔루션
케이블 하네스(Cable Harness)는 다수의 전선, 다심 케이블, 커넥터, 보호 부재를 하나의 통합된 배선 시스템으로 조립한 것입니다. 단순한 와이어 하네스가 개별 전선의 묶음이라면, 케이블 하네스는 다심 케이블(멀티코어 케이블), 차폐 케이블, 동축 케이블 등 이미 완성된 케이블을 포함하는 더 복잡하고 고사양의 배선 솔루션입니다.
산업 자동화 로봇, 의료 진단 장비, 전기차(EV) 배터리 시스템, 5G 통신 인프라 등 고도화된 전자 시스템에서는 수십~수백 개의 신호와 전력 경로를 좁은 공간에 체계적으로 라우팅해야 합니다. 이때 전력선, 신호선, 데이터선을 분리하고 EMI 차폐, 방수 실링, 내열 보호를 적용한 케이블 하네스가 필수적입니다. 잘못된 배선 설계는 전자파 간섭(EMI), 발열, 진동 피로에 의한 단선 등 심각한 현장 고장을 유발합니다.
WellPCB Korea는 20년 이상의 케이블 하네스 설계·제조 경험을 바탕으로 고객의 요구사항을 분석하고, 맞춤형 케이블 하네스를 설계·제작합니다. IPC/WHMA-A-620 Class 3(우주·군사급) 최고 품질 기준을 적용하며, ISO 9001, IATF 16949 인증 공장에서 생산합니다.
케이블 어셈블리와 함께 통합 발주하시면 비용과 리드타임을 절감할 수 있으며, Box Build 완제품 조립까지 원스톱으로 진행 가능합니다. PCB 조립(PCBA)과 케이블 하네스를 하나의 파트너에게 맡기면 인터페이스 정합성이 보장되고 공급망이 단순해집니다.

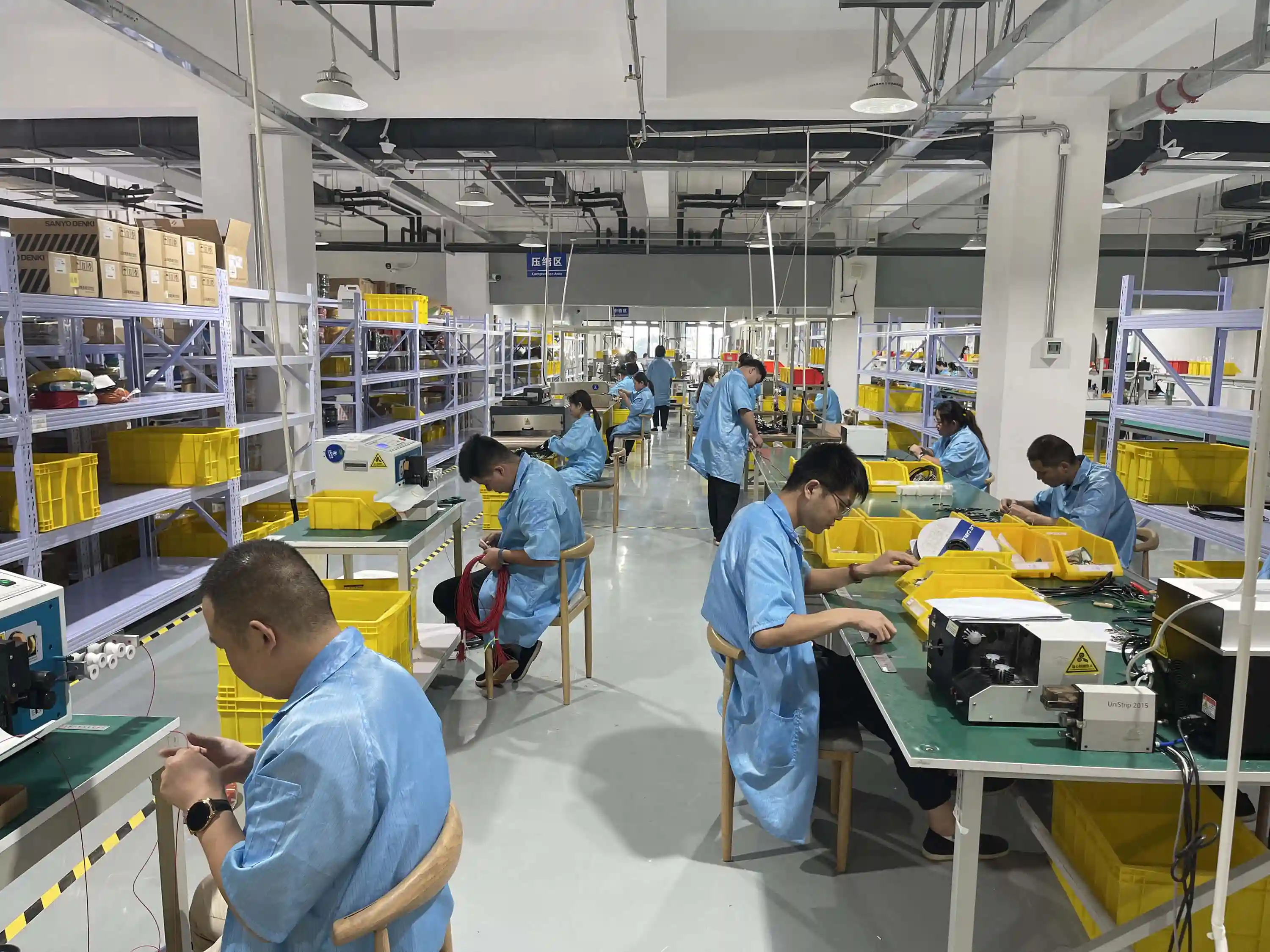

Cable Harness
왜 WellPCB의 케이블 하네스인가?
케이블 하네스의 품질은 설계 단계에서 결정됩니다. 전력선과 신호선의 분리, 차폐 경로 설계, 커넥터 핀 배열, 벤딩 반경(bend radius) 관리를 초기에 최적화해야 현장 설치 후 문제가 발생하지 않습니다. WellPCB는 DFM(Design for Manufacturing) 분석을 통해 제조 가능성과 원가를 동시에 최적화합니다.
또한 글로벌 커넥터 공급망(Amphenol, TE, Molex, JST, Hirose)을 활용하여 원가 경쟁력 있는 부품 수급과 안정적인 납기를 보장합니다. 대체 호환 부품(cross-reference) 제안으로 성능을 유지하면서 비용을 10~30% 절감하는 사례가 많습니다.
- ✓IPC/WHMA-A-620 Class 3 최고 품질 기준
- ✓200+ 종류 커넥터 즉시 대응 가능
- ✓IP68 방수 및 EMI 차폐 하네스
- ✓오버몰딩 사출 성형 인하우스 대응
- ✓ISO 9001, IATF 16949 인증 공장 생산
Capabilities
케이블 하네스 핵심 역량
차폐, 방수, 오버몰딩부터 100% 전수 시험까지 — 완벽한 케이블 하네스를 위한 토탈 역량
멀티코어 케이블 번들링
2심~100심 이상의 다심 케이블을 체계적으로 번들링하고 분기(breakout)합니다. 케이블 트레이, 컨듀잇, 보호 슬리브를 활용하여 장비 내부 배선을 깔끔하게 정리하고 유지보수를 용이하게 합니다.
EMI/RFI 차폐 하네스
브레이드 차폐(85%~95% 커버리지), 포일 차폐(100% 커버리지), 이중 차폐를 적용하여 전자파 간섭을 차단합니다. 의료기기, 군사 장비, 5G 통신 등 EMC 규격이 엄격한 분야에 대응합니다.
오버몰딩 (Overmolding)
커넥터 접합부에 사출 성형 오버몰딩을 적용하여 IP67/IP68 방수 등급과 높은 내충격성을 확보합니다. PVC, TPU, TPE, 실리콘 등 사용 환경에 맞는 최적의 오버몰딩 재질을 선택합니다.
방수 커넥터 대응
Amphenol, TE Connectivity Deutsch, Molex, Hirose 등 글로벌 방수 커넥터를 폭넓게 대응합니다. M8, M12, MIL-DTL-38999, IP67/IP68 원형 커넥터 등 고객 요구 사양에 맞는 커넥터를 적용합니다.
고온·내화학 케이블
PTFE, 실리콘, FEP 피복 케이블로 -60°C~+260°C 극한 온도 환경에 대응합니다. 내유, 내약품, 난연(UL VW-1, CSA FT1) 케이블도 적용 가능합니다.
대전류 파워 하네스
AWG 0~AWG 20 대전류 케이블을 사용한 파워 분배 하네스를 제작합니다. 정확한 크림핑, 적정 전선 규격 선정, 퓨즈/릴레이 통합으로 안전한 전력 분배를 보장합니다.
라벨링 & 식별
모든 케이블과 커넥터에 열전사 또는 레이저 마킹으로 식별 라벨을 부착합니다. 고객사 넘버링 체계에 맞춘 마킹으로 현장 설치와 유지보수 효율을 극대화합니다.
100% 전수 시험
도통(Continuity), 절연저항(Insulation Resistance), 내전압(Hi-Pot), 풀 테스트(Pull Test)를 100% 전수 시험합니다. 자동 시험 장비(ATE)로 수백 핀의 복잡한 하네스도 빠르고 정확하게 검사합니다.
Harness Types
케이블 하네스 유형별 안내
용도와 환경에 따라 최적의 케이블 하네스 유형을 선택하세요
제어 신호 하네스
센서, 액추에이터, PLC 연결용 저전압 신호 케이블 하네스. M8/M12 원형 커넥터, D-Sub, IDC 등 적용.
산업 자동화, 로봇, FA 장비
파워 분배 하네스
AWG 0~AWG 10 대전류 케이블로 구성된 전력 분배 하네스. 퓨즈박스, 릴레이, 분기 회로 통합.
EV 배터리, UPS, 모터 드라이브
차폐 데이터 하네스
EMI/RFI 차폐 처리된 고속 데이터 전송용 하네스. CAT5e/CAT6, USB, HDMI, Ethernet 케이블 통합.
의료기기, 통신 장비, 방산
하이브리드 하네스
전력선, 신호선, 데이터선, 에어/유압 튜브를 하나의 하네스로 통합. 공간 절약과 설치 효율 극대화.
로봇, CNC, 반도체 장비
방수·내환경 하네스
IP67/IP68 방수 커넥터와 오버몰딩을 적용한 혹독한 환경용 하네스. 내유, 내약품, 내염수 대응.
해양, 옥외 장비, 농기계
Specifications
케이블 하네스 기술 사양
IPC/WHMA-A-620 Class 3 최고 품질 기준으로 가장 까다로운 프로젝트에 대응합니다
Manufacturing Process
케이블 하네스 제조 공정
설계부터 100% 전수 시험까지, 단계별 품질 관리 체계
요구사항 분석 & 설계
고객의 요구 사양(핀 배열, 신호 유형, 전류/전압, 사용 환경, 커넥터 선호도)을 분석합니다. WellPCB 엔지니어가 2D 도면과 3D 라우팅 레이아웃을 작성하고, BOM(부품 명세서)을 확정합니다. 역설계(reverse engineering)도 가능합니다.
커넥터 & 케이블 수급
Amphenol, TE, Molex, JST, Hirose 등 글로벌 커넥터 공급망을 통해 최적 가격으로 부품을 수급합니다. 대체 호환 부품 제안으로 비용을 절감하고, 안전 재고 확보로 납기 리스크를 최소화합니다.
와이어 커팅 & 스트리핑
자동 와이어 커팅/스트리핑 머신으로 전선을 정밀하게 재단합니다. 길이 공차 ±1mm, 스트리핑 깊이 자동 제어로 피복 손상 없이 도체를 노출시킵니다. AWG 0~AWG 30 전 규격 대응.
크림핑 & 솔더링
자동 크림핑 머신과 수동 정밀 크림핑 툴로 터미널을 압착합니다. 크림핑 높이(crimp height)를 공정 모니터(CPK ≥ 1.33)로 실시간 관리합니다. 필요 시 솔더링 접합도 수행합니다.
케이블 번들링 & 보호 처리
전선과 케이블을 지그보드(harness board) 위에서 번들링합니다. 코러게이트 튜브, 스파이럴 랩, 브레이디드 슬리브, 열수축 튜브 등으로 물리적 보호를 적용합니다. 오버몰딩이 필요한 경우 사출 성형을 진행합니다.
100% 시험 & 출하
자동 시험 장비(ATE)로 도통, 절연저항, 내전압, 풀 테스트를 100% 전수 수행합니다. 외관 검사(IPC/WHMA-A-620)와 치수 검사 후 정전기 방지 포장으로 출하합니다.
"케이블 하네스에서 가장 중요한 것은 설계 단계에서 전력선과 신호선을 물리적으로 분리하고, 차폐 경로를 명확히 하는 것입니다. 현장에서 발생하는 EMI 문제의 80%는 잘못된 케이블 라우팅에서 비롯됩니다. 우리는 DFM 분석 단계에서 이러한 문제를 사전에 잡아내고, 고객이 현장 설치 후 겪을 잠재적 이슈를 미리 해결합니다. 또한 200종 이상의 커넥터를 즉시 대응할 수 있어, 고객이 원하는 정확한 인터페이스를 구현합니다."
Hommer Zhao
창립자 & 기술 전문가
Comparison
케이블 하네스 vs 와이어 하네스 비교
귀사의 프로젝트에 적합한 배선 솔루션을 선택하세요
| 비교 항목 | 케이블 하네스 | 와이어 하네스 |
|---|---|---|
| 구성 요소 | 다심 케이블 + 개별 전선 + 커넥터 | 개별 전선 + 커넥터 |
| 복잡도 | 높음 (다층 번들링, 분기) | 낮음~중간 |
| EMI 차폐 | 브레이드/포일/이중 차폐 적용 | 일반적으로 미적용 |
| 방수 등급 | IP65~IP68 (오버몰딩) | IP20~IP65 |
| 전류 용량 | 대전류 (AWG 0~) | 소~중전류 (AWG 20~) |
| 대표 용도 | 산업 장비, 의료, EV, 방산 | 가전, 자동차 내장, 조명 |
| 비용 | 중~고 (사양에 따라) | 저~중 |
| 납기 | 5~7일 (시제품) | 3~5일 (시제품) |
케이블 하네스와 와이어 하네스 중 어떤 솔루션이 적합한지 판단이 어려우시다면, WellPCB 엔지니어에게 프로젝트 요구사항을 공유해 주세요. 최적의 솔루션을 추천해 드립니다.
Applications
케이블 하네스 적용 산업
산업 자동화부터 항공우주까지, 고신뢰성 케이블 하네스로 다양한 산업의 배선 요구를 충족합니다
산업 자동화 & 로봇
로봇 팔, CNC, PLC 캐비닛, 센서 네트워크 배선
자동차 & EV
EV 배터리 하네스, ADAS 센서, 인포테인먼트 배선
의료기기
MRI, CT, 초음파, 환자 모니터, 진단 장비 하네스
통신 & 5G
기지국 모듈, 안테나 시스템, 네트워크 장비 하네스
항공우주 & 방산
항법 장비, 레이더, 위성 통신, 전투 차량 배선
에너지 & 신재생
태양광 인버터, 풍력 발전, ESS 배터리 시스템 하네스
해양 & 조선
선박 계기판, 엔진룸 배선, 수중 장비 하네스
반도체 장비
웨이퍼 가공기, 검사 장비, 클린룸 제어 시스템 하네스

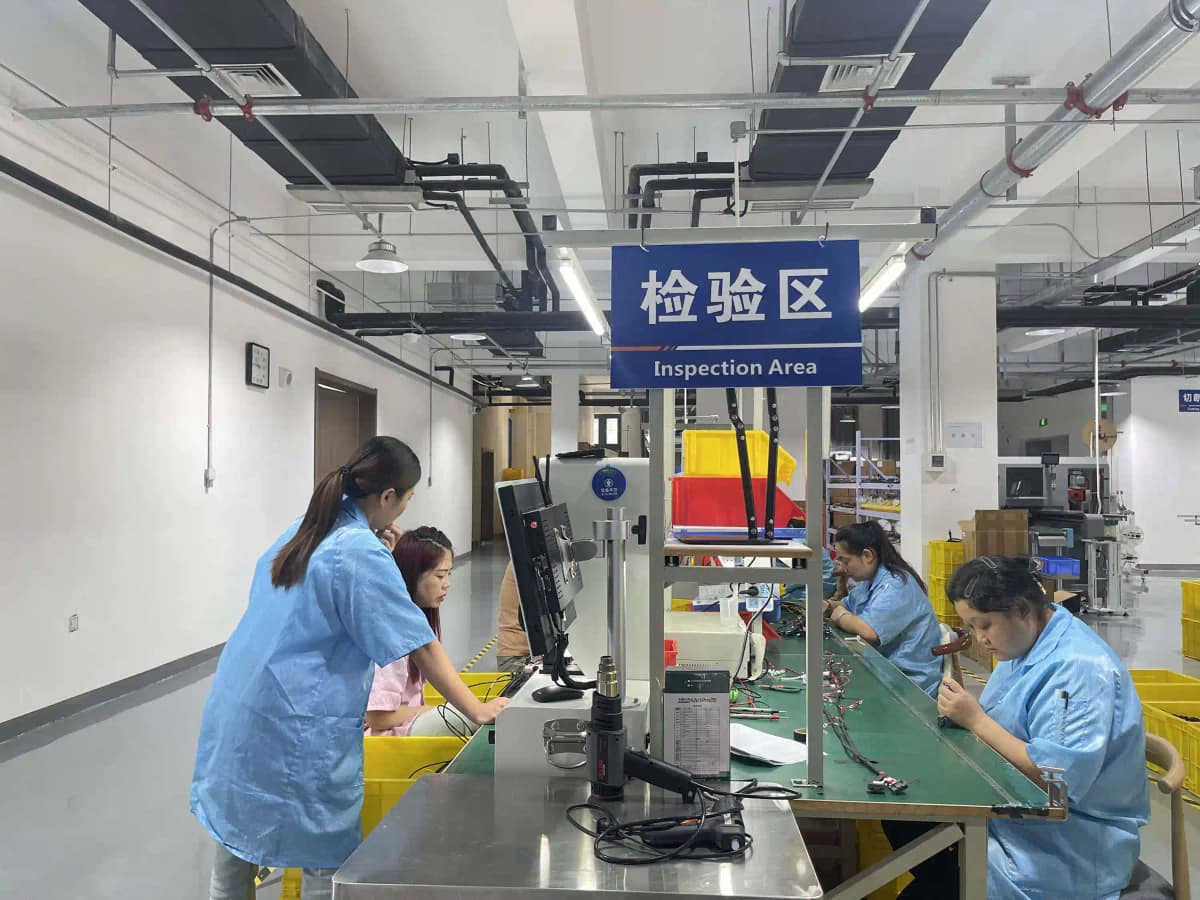

Quality Assurance
케이블 하네스 품질 보증
WellPCB의 케이블 하네스는 IPC/WHMA-A-620 Class 3(우주·군사급) 최고 품질 기준을 적용합니다. 모든 크림핑 접합은 크림핑 높이 모니터(CPK ≥ 1.33)로 실시간 공정 관리하고, 정기적으로 크림핑 단면 분석(cross-section analysis)을 수행하여 와이어 배럴의 압착 상태를 미시적 수준에서 검증합니다.
완성된 하네스는 자동 시험 장비(ATE)로 도통, 절연저항(500V DC, 100MΩ 이상), 내전압(Hi-Pot, 1000V AC/DC), 풀 테스트를 100% 전수 시험합니다. ISO 9001, IATF 16949 인증을 보유한 공장에서 생산하므로, 자동차, 의료기기, 산업용 등 높은 신뢰성이 요구되는 프로젝트도 안심하고 맡기실 수 있습니다.
Quality Metrics
케이블 하네스 품질 검사 항목
IPC/WHMA-A-620 기준의 엄격한 검사로 현장 불량을 원천 차단합니다
도통 시험 (Continuity)
기준: 전 핀 1:1 매핑
모든 회로의 도통과 오결선, 단선, 단락을 자동 시험 장비로 100% 검사
절연저항 시험 (IR)
기준: 500V DC, ≥100MΩ
인접 회로 간 절연 상태를 확인하여 누설 전류에 의한 오작동을 방지
내전압 시험 (Hi-Pot)
기준: 1000V AC/DC, 1분
고전압 인가로 절연 파괴 여부를 확인. 안전 규격(UL, CSA) 적합성 검증
풀 테스트 (Pull Test)
기준: IPC-A-620 Table 6-1
크림핑·솔더링 접합부의 인장 강도를 측정하여 기계적 신뢰성 검증
크림핑 단면 분석
기준: CPK ≥ 1.33
크림핑 높이, 와이어 배럴 압착 상태를 현미경 단면 분석으로 미시적 검증
외관 검사 (Visual)
기준: IPC/WHMA-A-620 Class 3
피복 손상, 번들링 상태, 라벨 위치, 커넥터 삽입 상태 전수 육안 검사
"케이블 하네스 비용의 30~40%는 커넥터가 차지합니다. 우리는 200종 이상의 커넥터를 직접 공급받는 글로벌 네트워크를 갖추고 있어, 대체 호환 부품(cross-reference)을 적극 활용합니다. 같은 핀 배열과 성능을 유지하면서 커넥터 비용을 10~30% 절감하는 것이 가능합니다. 또한 와이어 하네스, 케이블 어셈블리, PCB 조립까지 통합 발주하시면 인터페이스 정합 테스트가 무료이며, 전체 공급망 관리 비용이 크게 줄어듭니다."
Hommer Zhao
창립자 & 기술 전문가
FAQ
케이블 하네스 자주 묻는 질문
케이블 하네스와 와이어 하네스의 차이점은 무엇인가요?
와이어 하네스(Wire Harness)는 개별 전선들을 묶어 하나의 배선 경로로 구성한 것이고, 케이블 하네스(Cable Harness)는 이미 완성된 다심 케이블(멀티코어 케이블)을 포함하여 더 복잡한 번들링과 분기, 차폐, 방수 처리를 적용한 고급 배선 시스템입니다. 케이블 하네스는 대전류, EMI 차폐, 혹독한 환경 등 고사양 요구에 적합합니다.
케이블 하네스 제작 시 최소 주문 수량(MOQ)은 얼마인가요?
WellPCB Korea는 시제품 1세트부터 대량 양산까지 유연하게 대응합니다. 프로토타입은 MOQ 없이 제작 가능하며, 양산 시에는 BOM 복잡도와 커넥터 종류에 따라 경제적인 최소 수량을 안내해 드립니다. 일반적으로 50~100세트부터 양산 가격이 적용됩니다.
방수 등급(IP67/IP68) 케이블 하네스를 제작할 수 있나요?
네, WellPCB Korea는 IP65~IP68 등급의 방수 케이블 하네스를 제작합니다. 방수 커넥터(Amphenol, TE Deutsch, Molex), 오버몰딩, 열수축 튜브 실링, 포팅(potting) 등 다양한 방수 공법을 적용합니다. 완성품은 수밀 시험으로 방수 성능을 검증합니다.
차폐(EMI/RFI Shielding) 케이블 하네스는 어떤 산업에서 사용하나요?
EMI/RFI 차폐 케이블 하네스는 전자파 간섭에 민감한 의료기기(MRI, CT), 군사·방산 장비, 항공전자(avionics), 5G 통신 장비, 자동차 ADAS/EV 시스템, 산업 자동화 로봇 등에서 필수적으로 사용됩니다.
케이블 하네스 설계 도면이 없어도 제작이 가능한가요?
네, 가능합니다. 고객이 기본 요구사항(핀 배열, 신호 유형, 사용 환경, 커넥터 선호도)을 제공하시면 WellPCB 엔지니어가 설계 도면(2D 도면 + 3D 레이아웃)을 작성해 드립니다. 기존 샘플을 보내주시면 역설계(reverse engineering)도 가능합니다.
케이블 하네스 납기(리드타임)는 얼마나 걸리나요?
프로토타입은 도면 확정 후 5~7 영업일, 양산은 커넥터 수급 상황에 따라 2~4주가 소요됩니다. 긴급 제작(Rush Order)은 프로토타입 3일, 양산 10일까지 단축 가능합니다.
케이블 하네스 프로젝트를 시작하시겠습니까?
도면이나 요구사항을 보내주시면, 맞춤 케이블 하네스 설계와 견적을 제공합니다. 도면이 없어도 요구사항만으로 설계가 가능합니다. 전문 엔지니어가 24시간 내 답변드립니다.
