Fast Turn PCB Manufacturing
급속 PCB 제조
24시간 2층, 48시간 4층, 72시간 6~8층까지. 일정이 흔들리면 전체 개발 일정이 밀리는 프로젝트를 위한 빠른 PCB 생산 서비스입니다.
일정이 가장 큰 리스크일 때 선택하는 PCB 제조 라인
급속 PCB 제조는 단순히 빨리 만드는 서비스가 아닙니다. 24시간 2층, 48시간 4층,72시간 6~8층 같은 명확한 턴어라운드 기준으로 생산 우선순위를 조정해 일정 리스크를 낮추는 제조 서비스입니다. WellPCB Korea는 2003년부터 PCB 제조를 운영해 왔고, ISO 9001·IATF 16949 품질 체계를 기반으로 급속 라인에서도 검사 단계를 줄이지 않습니다.
이 페이지는 프로토타입 PCB와 비슷해 보이지만 목적이 다릅니다. 프로토타입 PCB가 설계 검증 수량 자체에 초점을 둔다면, 급속 PCB 제조는 납기 확실성과 생산 슬롯 확보가 중요한 프로젝트를 다룹니다. 일정이 1주만 밀려도 고객 검증, 전시 일정, SMT 라인 예약이 모두 흔들리는 상황에서 가장 효과적입니다.
납기를 줄일 때 중요한 것은 감으로 결정하지 않는 것입니다. 설계 복잡도 판단은IPC,PCB stack-up,JEDEC기준과 실제 제조성 검토를 함께 봐야 합니다. 그래서 저희는 견적보다 먼저 DFM과 납기 가능 범위를 분리해 안내합니다.
2003년 설립 이후 PCB 제조 운영
중국·필리핀 생산 네트워크
단순 2층 PCB 기준
전기 테스트 및 IPC 기준 검사
Key Benefits
급속 제조가 실제로 주는 이점
빠른 제조의 가치는 단순한 일수 단축이 아니라, 다음 단계 일정이 흔들리지 않게 만드는 데 있습니다.
24시간 2층 PCB
단순 2층 FR-4 보드는 24시간 출하가 가능해 긴급 EVT 보드나 서비스 부품 재생산에 적합합니다.
48시간 4층 PCB
4층 보드는 신호 무결성과 전원 분리를 확보하면서도 48시간 리드타임으로 설계 검증 주기를 짧게 만듭니다.
72시간 6~8층 다층 PCB
파일럿 런이나 고객 샘플 대응이 필요한 다층 보드를 72시간 기준으로 빠르게 생산합니다.
무료 DFM 피드백
출하를 빠르게 만드는 핵심은 생산 속도보다 초기 오류 제거입니다. 파일 접수 후 빠르게 제조성 이슈를 정리합니다.
조립 연계 가능
기판만 긴급 제작하거나, 필요하면 바로 /services/fast-turn-pcb-assembly 로 이어서 실장 일정을 압축할 수 있습니다.
표준 검사는 유지
급속 라인에서도 검사 항목을 줄이지 않고 생산 슬롯과 작업 순서를 우선 배정해 납기를 단축합니다.
Specifications
급속 PCB 제조 기본 스펙
Lead Time Matrix
턴어라운드 기준표
| 보드 유형 | 기준 리드타임 | 적합 프로젝트 | 주의사항 |
|---|---|---|---|
| 2층 표준 FR-4 | 24시간 | 긴급 검증 보드, 서비스용 재생산 | 단순 적층, 표준 두께 기준 |
| 4층 신호 보드 | 48시간 | MCU/통신 보드, 파일럿 샘플 | 임피던스 제어 시 사양 확인 필요 |
| 6~8층 다층 보드 | 72시간 | 고밀도 제어 보드, 고객 데모용 파일럿 | 복잡 적층은 1~2일 추가 가능 |
실무에서는 24시간 보드보다 48시간 4층 보드 수요가 더 많습니다. 이유는 MCU, 전원, 통신 회로를 안정적으로 분리하려면 4층 구조가 필요한 경우가 많기 때문입니다. 그래서 빠른 제조 서비스는 가장 짧은 시간보다, 어떤 복잡도까지 일정이 유지되는지를 보는 것이 더 중요합니다.
일정이 6주 미만으로 촉박하고 이후 PCB 조립이나 고객 인증 샘플 제출이 이어진다면, 급속 PCB 제조는 단순한 옵션이 아니라 전체 프로젝트 계획의 안전장치가 됩니다.
서비스 범위
- ✓급속 제조는 FR-4 기반 2층~8층 보드, 파일럿 런, 긴급 재생산, 일정 압축이 중요한 검증 프로젝트에 적합합니다.
- ✓임피던스 제어, 표준 ENIG, 일반 비아 구조, 1~50장 수량에서 가장 효율적이며 /services/prototype-pcb 보다 일정 확정성과 제조 우선순위에 더 초점을 둡니다.
- ✓조립 일정까지 급하면 /services/fast-turn-pcb-assembly 와 연결해 제작과 실장을 연속으로 운영할 수 있습니다.
범위 밖 프로젝트
- •10층 이상 초고다층, 신규 재료 승인, 장시간 신뢰성 시험이 필요한 프로젝트는 표준 제조 일정이 더 안전합니다.
- •리지드-플렉스, 특수 RF 적층, 장비 세팅 시간이 긴 특수 공정은 급속 PCB 제조의 기본 리드타임 범위 밖에 있을 수 있습니다.
- •50장 초과 수량에서 단가 최적화가 중요하면 /services/low-volume-pcb-manufacturing 또는 일반 /services/pcb-manufacturing 이 더 적합합니다.
빠른 납기에서 가장 중요한 것은 검사 유지입니다
납기를 줄였는데 검사 단계가 줄어들면, 실제로는 시간을 번 것이 아니라 불량을 다음 단계로 밀어낸 것에 불과합니다. WellPCB Korea는 급속 PCB 제조에서도 전기 테스트와 IPC 기준 검사를 유지하고, 작업 순서와 생산 슬롯만 우선 배정합니다.
Hommer Zhao는 빠른 제조 요청을 받을 때 항상 같은 기준으로 판단합니다. "보드를 하루 빨리 받는 것보다, 잘못된 보드를 하루 빨리 받지 않는 것이 더 중요합니다." 이 기준 때문에 저희는 급행이 불리한 프로젝트에는 표준 일정 전환을 먼저 권합니다.
만약 기판 출하 직후 바로 실장이 예정되어 있다면, 급속 PCB 조립까지 한 번에 계획해 전체 일정의 병목을 줄일 수 있습니다.
Process
급속 제조 프로세스
파일 접수
Gerber, 드릴, 외형, 적층 요구사항 확인
우선 DFM
제조 리스크와 납기 가능 여부를 먼저 판정
긴급 슬롯 배정
내층, 드릴, 표면처리 순서를 우선 확보
제조 및 검사

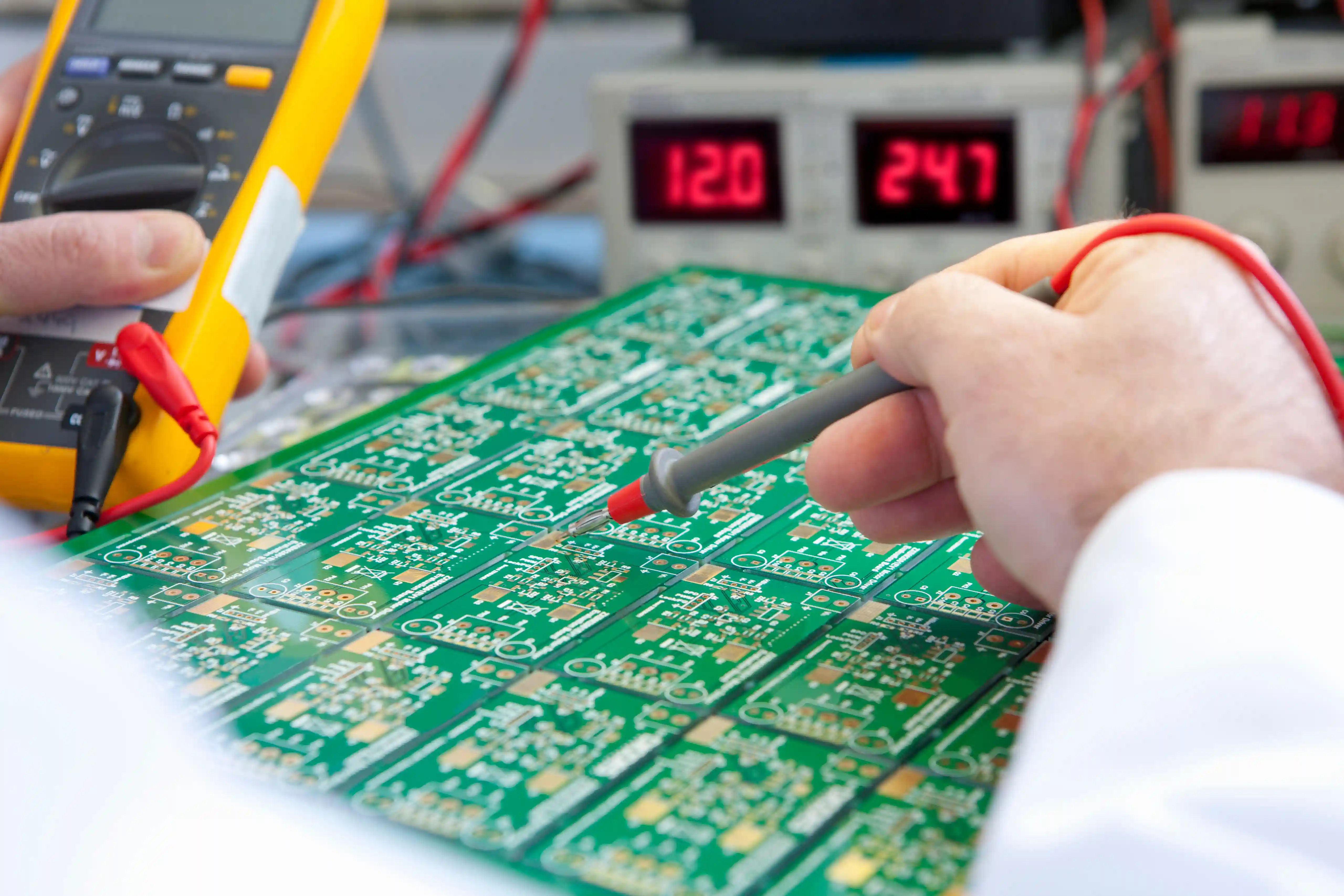

AOI, 전기 테스트, IPC 기준 검사 수행
출하 준비
패널 분리, 진공 포장, 추적 라벨링
후속 연계
필요 시 급속 조립 또는 파일럿 양산 전환
Applications
이런 프로젝트에 적합합니다
"급속 PCB 제조의 핵심은 무조건 가장 빠른 날짜를 약속하는 것이 아니라, 어떤 사양에서 그 날짜를 지킬 수 있는지 선을 정확히 긋는 것입니다."
Hommer Zhao, Founder & Technical Expert
FAQ
자주 묻는 질문
급속 PCB 제조는 실제로 얼마나 빠른가요?
급속 PCB 제조는 출하 기준으로 2층 FR-4 보드 24시간, 4층 보드 48시간, 6~8층 보드 72시간이 기본 기준입니다. 이는 Gerber 검토 완료와 사양 확정 후 생산 슬롯이 확보된 경우이며, ENIG·임피던스 제어·비아 구조가 복잡할수록 1~2일 추가될 수 있습니다.
프로토타입 PCB와 급속 PCB 제조는 어떻게 다른가요?
프로토타입 PCB는 개발 초기의 소수 검증 수량에 초점을 맞추고, 급속 PCB 제조는 생산 슬롯 우선 배정으로 납기 확실성을 높이는 서비스입니다. 같은 24~72시간 범위라도 급속 PCB 제조는 4층·6층 파일럿 런이나 긴급 재생산처럼 일정 준수가 중요한 상황에 더 적합합니다.
I need 50 boards in under a week. Is that still considered fast-turn manufacturing?
네, 50장 이하의 2층~4층 보드는 급속 PCB 제조의 전형적인 범위입니다. 24~72시간 출하 후 국제 배송 시간을 합치면 1주 내 수령 시나리오가 가능합니다. 다만 6층 이상이나 특수 적층은 초기 DFM 결과에 따라 일정이 1~2일 늘어날 수 있습니다.
급속 PCB 제조에 필요한 파일은 무엇인가요?
최소 제출 항목은 Gerber 또는 ODB++, Excellon 드릴 파일, 보드 외형, 스택업 요구사항입니다. 임피던스 제어가 있으면 목표 임피던스와 허용 오차를 함께 보내야 하며, 조립까지 연결하려면 BOM과 CPL 파일이 추가됩니다. 파일이 완전할수록 초기 피드백과 견적이 빨라집니다.
How do I know a fast-turn PCB manufacturer will not cut inspection steps to save time?
핵심은 검사 생략 여부를 보는 것입니다. 급속 PCB 제조에서도 AOI와 전기 테스트가 유지되고, 일정은 작업 순서 우선 배정으로 단축되어야 합니다. 만약 공급업체가 Flying Probe 또는 최종 전기 테스트를 생략한다면, 빠른 납기보다 재작업 비용이 더 커질 수 있습니다.
급속 PCB 제조가 적합하지 않은 프로젝트도 있나요?
있습니다. 10층 이상 초고다층, 리지드-플렉스, 신규 재료 승인, 장시간 신뢰성 시험이 필요한 프로젝트는 표준 제조 일정이 더 안전합니다. 이런 프로젝트는 빠른 출하 자체보다 적층 검증과 공정 승인 시간이 결과를 좌우하므로, 무리한 급행보다 표준 일정이 전체 리스크를 더 잘 낮춥니다.
급속 PCB 제조 견적을 바로 요청하세요
Gerber 파일과 목표 출하일을 보내주시면, 급속 생산 가능 여부와 권장 스택업을 함께 검토해 드립니다.
