Low Volume PCB Manufacturing
소량 PCB 제조
5장부터 500장까지 소배치 생산. 양산급 품질 기준, 패널 병합으로 단가 절감, 3~7영업일 출하. 다층·HDI·리지드플렉스 소량 제조 전문.

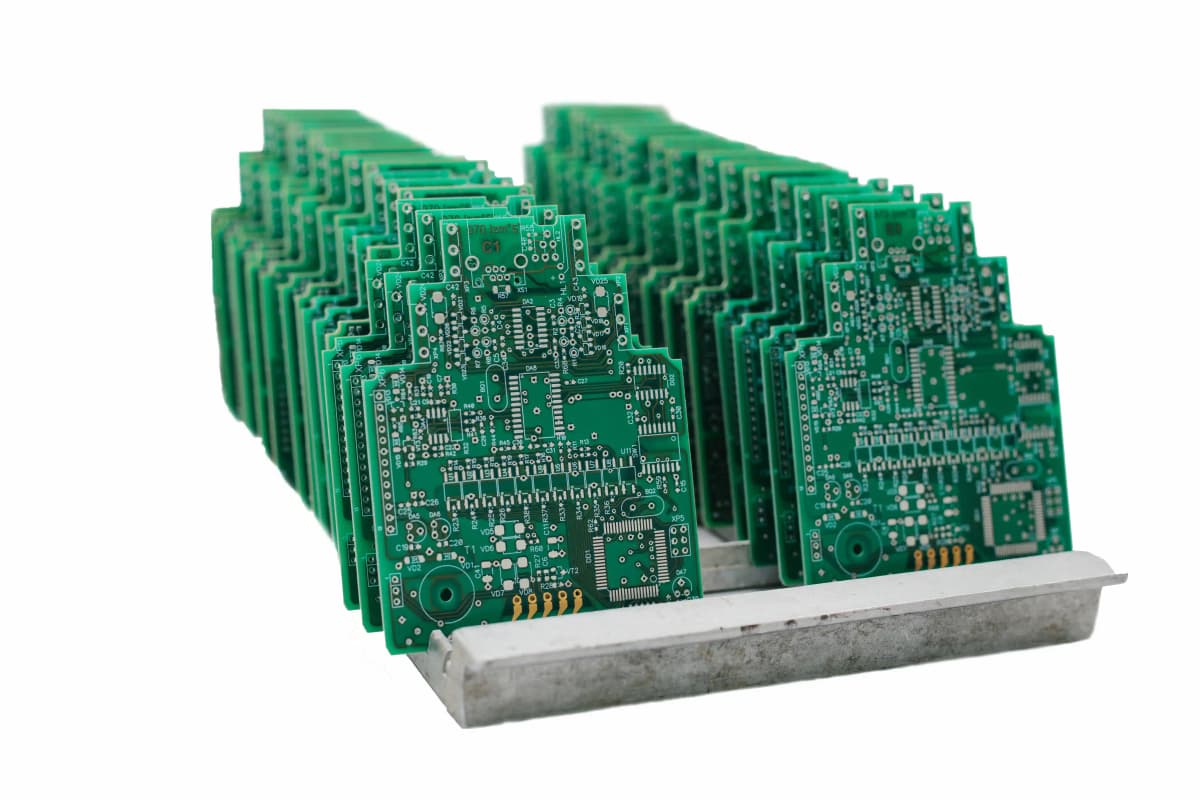

소량이라도 양산급 품질로 제조합니다
소량 PCB 제조는 5장부터 500장까지 소배치 생산을 의미합니다. 프로토타입과 양산 사이의 간극을 메우는 서비스로, 설계 검증을 마친 후 본격 양산에 앞서 소량으로 PCB 제조 품질을 확인하거나, 다품종 소량 생산 환경에서 지속적으로 기판을 공급받아야 하는 경우에 적합합니다.
WellPCB Korea는 소량 전용 라인을 운영하여 셋업 시간을 최소화하고, 패널 병합(panel sharing) 방식으로 설정비를 분담합니다. 동일 스펙의 서로 다른 설계를 한 패널에 배치하면 30~50% 단가 절감이 가능합니다. IPC-A-600 Class 2/3 기준, 전수 AOI, 100% 전기적 테스트를 적용하여 수량에 관계없이 일관된 품질을 보장합니다.
소량 PCB 제조가 필요한 순간
많은 엔지니어가 겪는 딜레마가 있습니다. 프로토타입은 설계 검증용으로 충분하지만, 양산 라인의 툴링 비용과 최소 주문 수량(MOQ)은 부담스럽습니다. 이 사이에 위치한 것이 소량 PCB 제조입니다.
구체적으로 이런 상황에서 소량 제조가 필요합니다. 첫째, 양산 전 필드 테스트용으로 50~200장이 필요한 경우. 둘째, 다품종 소량 생산 환경에서 매월 서로 다른 설계를 소량씩 생산해야 하는 경우. 셋째, 의료기기나 산업 장비처럼 연간 수요가 수십~수백 장에 그치는 제품의 경우. 넷째, 설계 변경이 잦아 대량 재고를 보유할 수 없는 경우.
이때 핵심은 품질 기준을 낮추지 않는 것입니다. 소량이라는 이유로 검사를 생략하거나 공정을 단축하면, 나중에 양산으로 전환할 때 예상치 못한 품질 문제가 발생합니다. IPC-A-600 기준에 따르면 Class 2(전용 서비스 전자제품)와 Class 3(고신뢰성 전자제품)의 검사 기준은 수량과 무관하게 동일하게 적용되어야 합니다. WellPCB Korea는 소량 주문에서도 이 원칙을 준수합니다.
Capabilities
소량 PCB 제조 핵심 역량
5장부터 주문 가능
최소 5장부터 소배치 생산이 가능합니다. 설계 검증 후 소량 양산 전 단계까지 유연하게 대응합니다.
양산급 품질 기준
소량이라도 IPC-A-600 Class 2/3, 전수 AOI, 100% 전기적 테스트를 적용하여 양산과 동일한 품질을 보장합니다.
패널 병합으로 단가 절감
동일 스펙의 여러 설계를 한 패널에 배치하는 panel sharing 방식으로 설정비를 분담하여 30~50% 단가 절감이 가능합니다.
3~7영업일 빠른 출하
기본 5~7영업일, 긴급 시 3영업일 출하. 소량 전용 라인에서 셋업 시간을 최소화하여 빠른 턴어라운드를 제공합니다.
다층·HDI·리지드플렉스
4~32층 다층 PCB, HDI(1+N+1 ~ 3+N+3), 리지드-플렉스 복합 기판까지 소량으로 제조 가능합니다.
다품종 소량 대응
한 번의 주문으로 최대 5개 서로 다른 설계를 동시 생산. 다품종 소량 생산 환경에 최적화된 공정 관리를 제공합니다.
Comparison
소량 PCB 제조 사양 비교
IPC-6012 및 IPC-A-600 기준과 당사 소량 제조 역량 비교
| 항목 | IPC 표준 | 당사 소량 역량 | 업계 일반 |
|---|---|---|---|
| 최소 주문 수량 | 규정 없음 | 5장 | 10~50장 |
| 라인/스페이스 | 4/4mil (Class 3) | 3/3mil | 4/4mil |
| 최소 드릴 경 | 0.15mm | 0.10mm | 0.15mm |
| 전기적 테스트 | 100% (Class 3) | 100% 전수 | 샘플링 (소량) |
| AOI 검사 | 권장 | 100% 전수 | 샘플링 또는 생략 |
| 리드타임 (4층) | 규정 없음 | 3~7영업일 | 7~14영업일 |
| 패널 병합 | 해당 없음 | 최대 5설계/패널 | 미지원 또는 2설계 |
| 인증 | ISO 9001 | ISO 9001 + IATF 16949 + UL | ISO 9001 |
* 업계 일반 수치는 소량 PCB 제조 공급자 평균 기준이며, 공급자마다 다를 수 있습니다. IPC 표준 참조: ipc.org/standards
언제 소량 제조를 선택해야 하나요
수량 기준으로 단순화하면 이렇게 나눌 수 있습니다. 이 기준은 실제 생산 현장에서 비용 효율성이 교차하는 지점을 기준으로 한 것이며, 설계 복잡도에 따라 다를 수 있습니다.
소량 제조 ← 현재 페이지
양산급 품질로 소배치 생산. 필드 테스트, 소량 양산, 다품종 생산에 적합. 패널 병합으로 단가 절감 가능.
실제 비용 교차점은 설계 복잡도에 따라 다릅니다. 4층 기준으로 50장 이상부터 소량 제조 단가가 프로토타입 단가보다 40~60% 낮아지며, 500장 부근에서는 양산 단가와 소량 제조 단가의 차이가 10~15% 이내로 좁혀집니다.

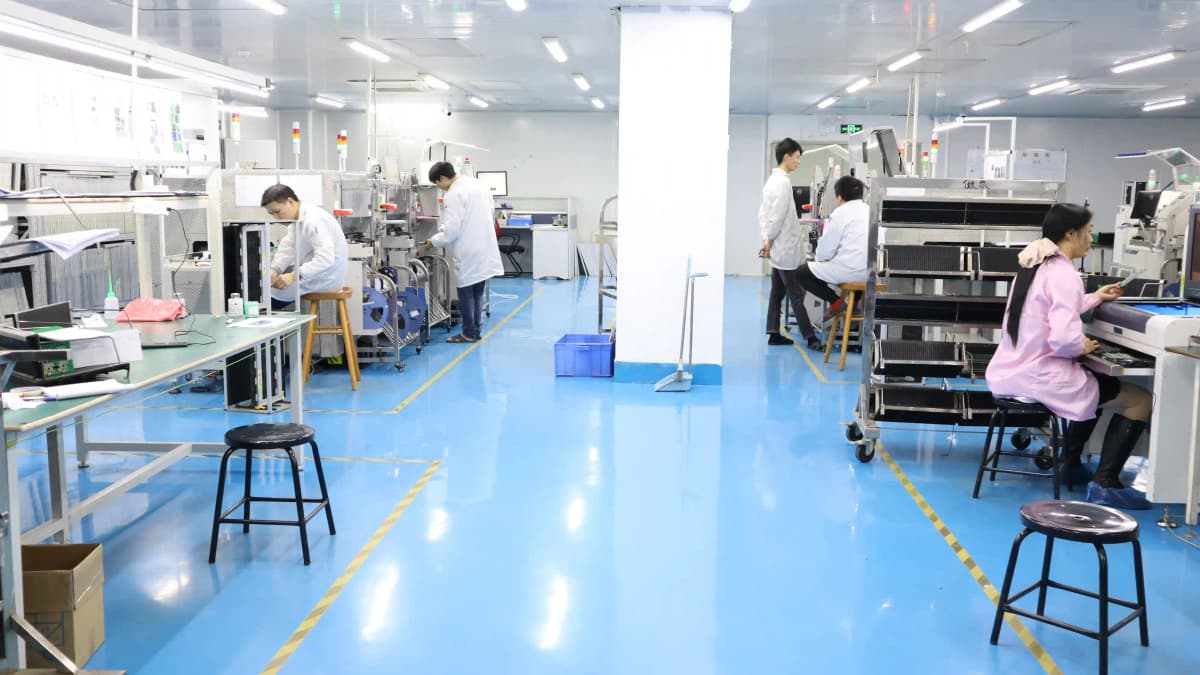

소량 전용 라인에서 제조합니다
소량 PCB 제조의 가장 큰 비용 요인은 셋업 비용입니다. 양산 라인은 한 번 셋업하면 수천 장을 찍어내지만, 소량 라인은 잦은 셋업 변경이 필수입니다. WellPCB Korea는 소량 전용 라인을 분리 운영하여 셋업 시간을 양산 라인 대비 60% 단축했습니다.
패널 병합(panel sharing)은 소량 제조 단가를 낮추는 핵심 기법입니다. 예를 들어 4층 ENIG 마감의 3가지 서로 다른 설계를 한 패널에 배치하면, 포토공정, 도금, 표면처리 공정의 설정비를 3등분할 수 있습니다. 이 방식으로 30~50% 단가 절감이 가능하며, 동일 스펙(층수, 두께, 표면처리)의 설계라면 최대 5개까지 한 패널에 병합할 수 있습니다.
- ✓소량 전용 라인 분리 운영
- ✓패널 병합으로 설정비 분담
- ✓100% 전기적 테스트 및 AOI
- ✓IPC-A-600 Class 2/3 검사 기준
Process
소량 PCB 제조 진행 프로세스
견적 요청
Gerber 파일 제출, 스펙 확인
DFM 검토
제조성 검토, 피드백 제공
패널 설계
병합 여부 결정, 패널 배치
생산
소량 전용 라인에서 제조
검사
AOI, 전기적 테스트, IPC 검사
출하
포장, 검수, 배송
Specifications
소량 PCB 제조 사양
Case Study: 산업용 로봇 제어기 소량 PCB 제조
Challenge
산업용 로봇 제어기 제조사가 연간 120대 생산 규모로 8층 임피던스 제어 PCB가 필요했습니다. 기존 양산 공급업체는 MOQ 1,000장을 요구했고, 프로토타입 업체는 임피던스 제어 품질이 불안정했습니다. 120장만 필요한데 1,000장을 주문하면 880장의 재고 부담과 설계 변경 시 폐기 위험이 있었습니다.
Solution
소량 전용 라인에서 8층 FR-4 임피던스 제어 PCB를 분할 생산(연 4회, 회당 30장)으로 제공했습니다. 동일 스펙의 2가지 보드 버전을 패널 병합하여 설정비를 50% 절감했고, IPC-6012 Class 3 기준, 100% 전기적 테스트, TDR 임피던스 측정을 적용했습니다.
Results
기존 양산 공급업체 MOQ 대비 65% 비용 절감(재고 폐기 리스크 제외). 임피던스 편차 ±5% 이내 달성(요구 ±10%). 분할 납품으로 재고 부담 제로, 설계 변경 시 2주 내 반영 가능. 18개월간 0건 필드 불량 기록.
수량과 무관한 품질 보증
소량 PCB 제조에서 가장 흔한 문제는 검사 생략입니다. 수량이 적으면 검사 비용이 장당 단가에서 차지하는 비중이 커서, 일부 업체는 샘플링 검사만 하거나 아예 검사를 생략합니다. 이는 나중에 양산 전환 시 심각한 품질 문제로 이어질 수 있습니다.

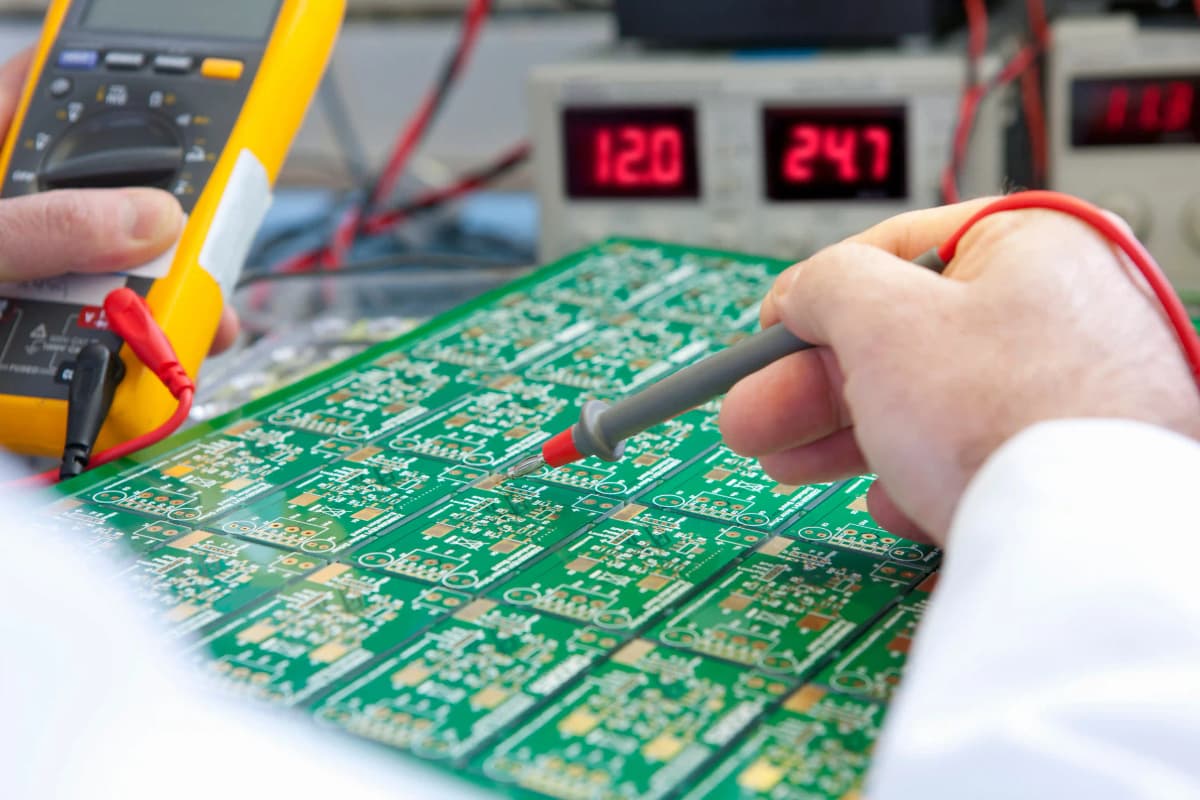

WellPCB Korea는 소량 주문에서도 100% 전수 검사를 원칙으로 합니다. IPC-A-600 기준에 따른 외관 검사, AOI(Automated Optical Inspection)로 패턴 결함 검출, flying probe 또는 핕스처 기반 전기적 테스트로 오픈/쇼트를 100% 검사합니다.
검사 항목
- • AOI 전수 검사 (패턴 결함, 브릿지, 오픈)
- • 전기적 테스트 100% (flying probe / 핕스처)
- • 임피던스 측정 (TDR, 요청 시)
- • IPC-A-600 Class 2/3 외관 검사
- • 단면 분석 (요청 시)
- • 납땜성 테스트 (요청 시)
소량 PCB 단가 구조 이해하기
소량 PCB의 장당 단가는 크게 설정비(셋업비)와 재료비/가공비로 구성됩니다. 설정비는 수량과 무관하게 발생하는 고정 비용이며, 재료비/가공비는 수량에 비례합니다. 따라서 수량이 적을수록 설정비가 장당 단가에서 차지하는 비중이 커집니다. 이것이 소량 주문 시 장당 단가가 높아지는 근본적인 이유입니다.
| 수량 | 설정비 비중 | 재료/가공비 비중 | 장당 단가 지수 | 비고 |
|---|---|---|---|---|
| 5장 | ~70% | ~30% | 100 | 프로토타입과 유사 |
| 20장 | ~45% | ~55% | 55 | 패널 병합 효과 시작 |
| 50장 | ~25% | ~75% | 35 | 소량 제조 단가 급감점 |
| 200장 | ~10% | ~90% | 22 | 양산 단가 근접 |
| 500장 | ~5% | ~95% | 18 | 양산 전환 고려 |
* 4층 FR-4, 1.6mm, ENIG 기준 추정치. 실제 단가는 설계 복잡도, 보드 크기, 스펙에 따라 다릅니다. 패널 병합 적용 시 20~50장 구간에서 추가 30~50% 절감 가능합니다.
소량 PCB 제조 자주 묻는 질문
소량 PCB 제조 최소 주문 수량은 몇 장인가요?
최소 5장부터 주문 가능합니다. 5~20장은 프로토타입 라인, 21~500장은 소배치 라인에서 생산하며, 두 라인 모두 IPC-A-600 기준 검사를 적용합니다.
소량 PCB 제조 리드타임은 얼마나 걸리나요?
기본 5~7영업일, 긴급 시 3영업일 출하가 가능합니다. 4층 기준이며 층수가 증가하면 1~2일 추가됩니다. 금속코어(MCPCB)는 7~10영업일입니다.
소량 주문 시 장당 단가가 너무 높은데 어떻게 낮추나요?
패널 병합(panel sharing) 방식으로 설정비를 분담할 수 있습니다. 동일 스펙의 다른 설계를 한 패널에 배치하면 30~50% 단가 절감이 가능하며, 50장 이상부터는 단가가 급격히 낮아집니다.
소량 PCB도 양산과 동일한 품질 검사를 받나요?
네, 전수 AOI 검사, 100% 전기적 테스트(flying probe 또는 fixture), IPC-A-600 Class 2/3 기준 검사를 동일하게 적용합니다. 소량이라고 품질 기준을 낮추지 않습니다.
프로토타입 PCB와 소량 PCB 제조의 차이는 무엇인가요?
프로토타입은 설계 검증용 1~10장을 24~48시간에 빠르게 제작하는 것이고, 소량 제조는 5~500장을 양산과 동일한 공정과 품질 기준으로 생산하는 것입니다. 소량 제조는 양산 전 품질 검증이나 다품종 소량 생산에 적합합니다.
소량 PCB 제조에 필요한 Gerber 파일 외에 추가로 제출해야 할 자료가 있나요?
Gerber(RS-274X 또는 ODB++) 외에 드릴 파일(Excellon), 보드 아웃라인, 임피던스 제어가 필요한 경우 스택업 정보가 필요합니다. BOM과 CPL 파일은 조립 서비스 이용 시에만 필요합니다.
소량으로 여러 설계를 동시에 주문할 수 있나요?
가능합니다. 패널 병합 서비스를 통해 동일 스펙(층수, 두께, 표면처리)의 서로 다른 설계를 한 패널에 배치하여 설정비를 절감할 수 있습니다. 최대 5개 설계까지 한 패널에 병합 가능합니다.
소량 PCB 제조 견적을 요청하세요
5장부터 500장까지, 양산급 품질로 소배치 생산합니다. Gerber 파일만 보내시면 24시간 내 견적을 드립니다.
