Deutsch 커넥터 조립
Deutsch Connector Assembly
DT, DTM, DTP 계열 sealed connector는 부품 선택보다 조립 일관성이 더 중요합니다. WellPCB Korea는 wire seal, crimp, wedge lock, branch harness, 검사 문서를 묶어 현장 환경에 맞는 Deutsch connector assembly를 제공합니다.
Deutsch connector assembly는 커넥터 판매보다 하네스 실행력이 중요합니다
많은 구매팀이 Deutsch connector assembly를 찾을 때 connector part number와 단가부터 비교합니다. 하지만 실제 현장에서는 seal과 cable OD 조합, crimp 조건, wedge lock 체결, 번들 보호, 핀맵 문서가 더 큰 품질 차이를 만듭니다. WellPCB Korea는 이 서비스를 단순 커넥터 종단이 아니라 와이어 하네스 커넥터, 케이블 어셈블리, 제어반 조립 서비스와 연결해 봅니다.
실외 전장과 러기드 장비에서 중요한 것은 electrical connector interface, crimp termination, ingress protection세 가지를 함께 맞추는 일입니다. Deutsch 계열은 오프로드 차량, 농기계, 발전 장비, 산업 제어 장비처럼 먼지와 수분, 진동이 큰 곳에서 많이 쓰이기 때문에, 현장 장착 후 바로 실패하지 않도록 sealing 구조와 strain relief를 함께 설계해야 합니다.
또한 이 서비스는 connector pair 하나로 끝나지 않는 경우가 많습니다. 외부 harness와 내부 PCB, 전원 분배, enclosure routing이 연결되기 때문에 필요하면 Box Build나 PCB 조립까지 같이 검토해 mating 오류, 핀맵 누락, 케이블 길이 변경으로 인한 재작업을 줄일 수 있습니다.
구매 전에 먼저 확인할 항목
Deutsch connector assembly 프로젝트는 커넥터 시리즈 선택보다 회로별 전류, 케이블 외경, 사용 환경을 먼저 고정해야 견적과 납기가 안정됩니다.
- ✓DT·DTM·DTP 계열과 wire gauge 매칭
- ✓wire seal과 jacket OD 적합성 확인
- ✓현장 진동을 고려한 strain relief와 loom 보호 구조
전류와 공간 제약에 맞는 계열 선택 지원
핀맵, 개방, 단락을 전수 확인
seal, boot, sleeve 조합으로 현장 조건 반영
보드 인터페이스와 하네스를 함께 검토 가능
구매자 리스크
왜 sealed connector 하네스가 현장에서 실패할까요
방수 커넥터는 부품보다 조립 조건이 더 중요합니다
같은 Deutsch 하우징을 써도 wire OD와 seal 조합이 맞지 않으면 현장에서 바로 ingress 문제가 생깁니다. sealing geometry와 케이블 외경을 함께 확인해야 합니다.
압착 높이와 도체 스트립 길이가 수명을 좌우합니다
field failure는 종종 잘못된 crimp, strand 손상, insulation support 부족에서 시작됩니다. 초기 샘플부터 terminal과 wire gauge 조합을 고정해야 합니다.
진동 환경에서는 strain relief가 빠지면 안 됩니다
오프로드 차량, 농기계, 발전 시스템은 커넥터만 맞아도 충분하지 않습니다. branch point 고정, loom 보호, 장력 분산까지 설계해야 합니다.
구매 단계에서 mating side 정보가 없으면 재작업이 커집니다
플러그와 리셉터클 방향, cavity 배치, keying, 핀맵이 늦게 바뀌면 하네스 전체를 다시 만드느라 일정이 흔들립니다.
가공 역량
WellPCB Korea가 지원하는 범위
DT·DTM·DTP 계열 조립 대응
저전류 신호 라인부터 비교적 높은 전류가 필요한 전원 라인까지, Deutsch connector family에 맞는 단자와 하우징 조합을 검토합니다.
Sealed cable assembly와 branch harness 제작
개별 커넥터 종단뿐 아니라 Y-branch, inline harness, panel-to-module cable assembly까지 한 구조로 맞출 수 있습니다.
고객 지정 핀맵과 라벨 포맷 반영
핀 번호, 회로 식별, 방향성 라벨, 고객 내부 part number를 출하 형태에 맞춰 반영합니다.
현장 조건 기반 보호 구조 제안
corrugated loom, braided sleeve, heat shrink, boot, tie-down 위치를 사용 환경 기준으로 정리합니다.
PCB와 wire-to-board 인터페이스 연계
Deutsch connector assembly가 외부 하네스라면 내부에서는 보드 커넥터, 전원 입력, 제어 I/O까지 같이 검토해 조립 오류를 줄입니다.
Prototype에서 양산 전환까지 동일 관리
샘플에서 승인된 wire gauge, crimp tooling 조건, 검사 항목을 양산 문서에 이어서 관리합니다.
프로젝트 사양 체크리스트
아래 항목이 RFQ 단계에서 정리되면 Deutsch connector assembly의 재견적과 현장 수정 가능성을 크게 줄일 수 있습니다.
응용 분야
적용 분야
오프로드 및 상용 차량 전장
진동과 수분 노출이 큰 차량 하네스에서 센서, 조명, PDU, ECU 인터커넥트용 sealed connection이 필요할 때 적합합니다.
농기계와 실외 장비
흙먼지, 고압 세척, 반복 진동 조건을 고려해 Deutsch connector assembly와 하네스 보호 구조를 함께 설계할 수 있습니다.
산업 자동화와 발전 설비
모터 제어, 원격 I/O, 컨트롤 박스, 야외 설치 장비에서 field-replaceable connectorized harness가 필요한 경우에 적합합니다.
Rugged electronic module 통합
외부 하네스와 내부 PCB, enclosure, control panel까지 연결되는 시스템에서 인터페이스 책임 구간을 줄일 수 있습니다.
공정
Deutsch connector assembly 진행 방식
회로와 mating interface 확인
커넥터 계열, 회로 수, 전류, wire gauge, mating side, keying, 설치 환경을 먼저 정리합니다.
자재와 sealing 구조 선정
하우징, terminal, seal, wedge lock, loom, sleeve, 라벨 자재를 실제 케이블 외경과 환경 조건에 맞춰 조합합니다.

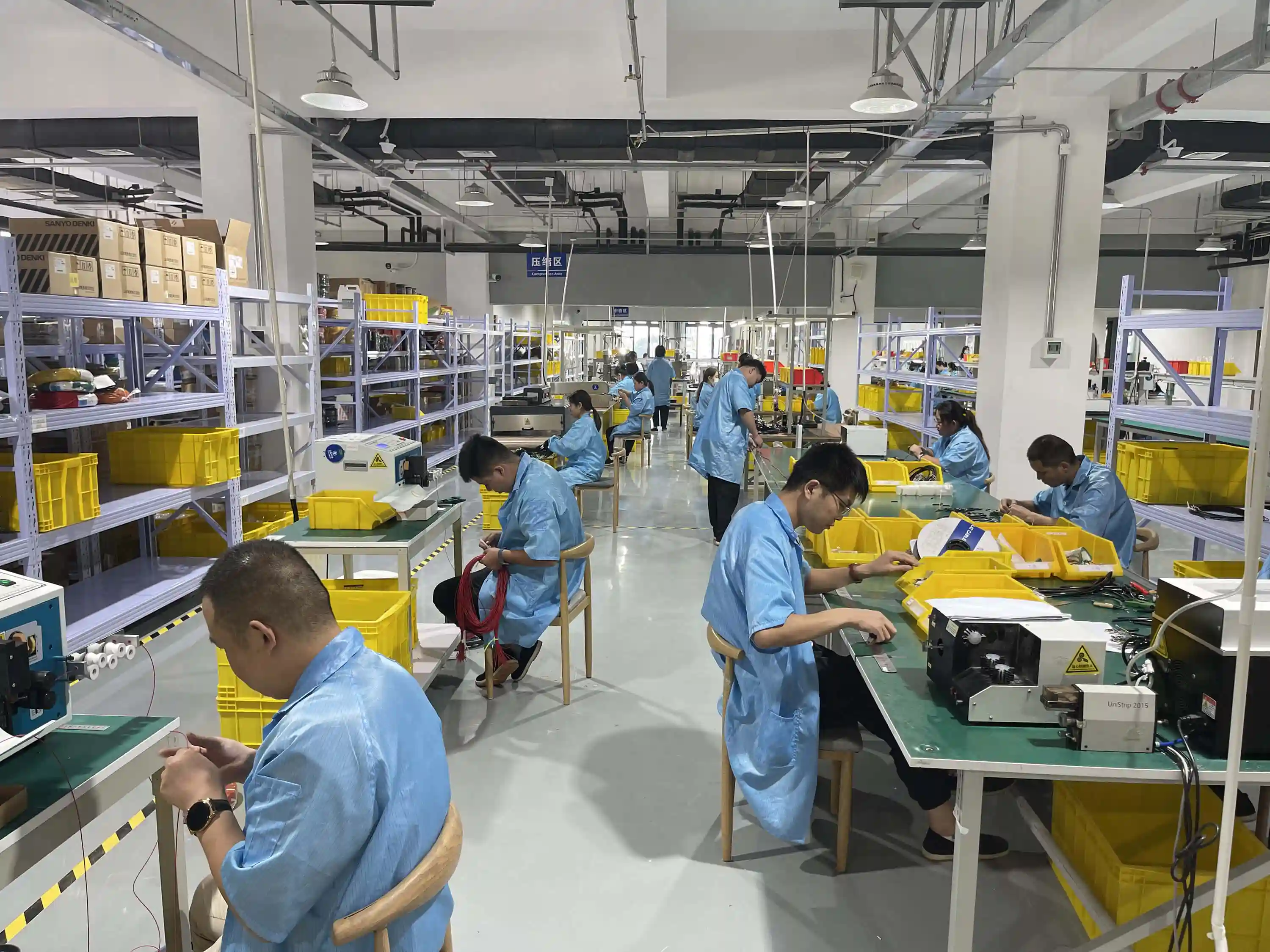

압착·삽입·하네스 조립
터미널 압착 조건을 고정하고 cavity 삽입, wedge lock 체결, 분기 번들링, strain relief 조립을 진행합니다.

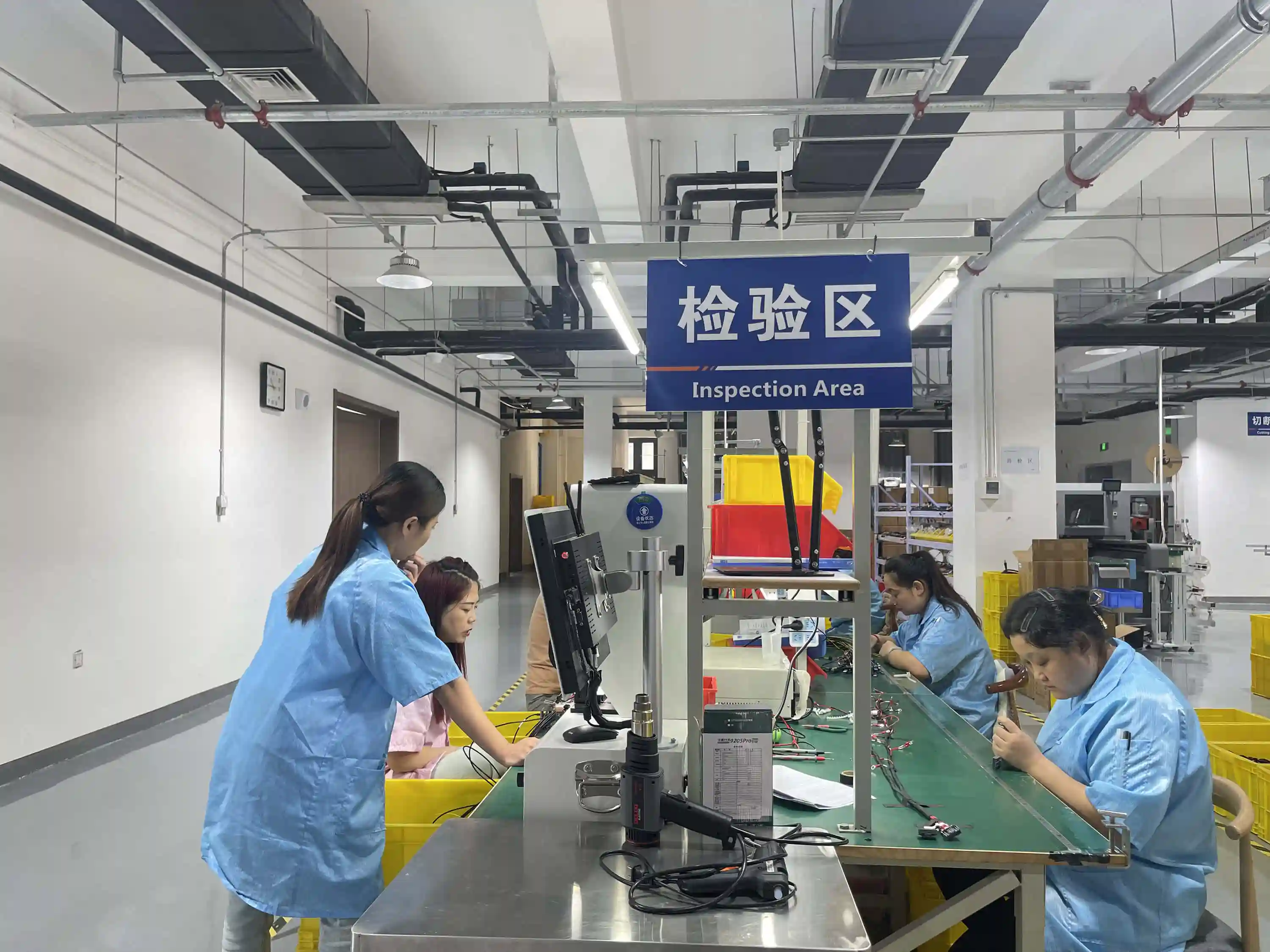

100% 전기 검사와 외관 확인
핀맵, continuity, short, 극성, seal seating, 라벨 방향, 출구 방향을 검사해 현장 장착 오류를 줄입니다.
포장과 문서 출하
고객 품번, lot, 회로 식별, 포장 규칙을 맞춰 서비스 부품 또는 양산 하네스 형태로 출하합니다.
단품 커넥터보다 시스템 인터페이스를 함께 봐야 합니다
Deutsch connector assembly는 종종 외부 하네스 일부로 발주되지만, 실제 품질 이슈는 반대편 장비 인터페이스에서 발생합니다. 와이어 하네스와 케이블 하네스를 함께 검토하면 branch 위치, 장력 분산, 현장 교체성을 한 번에 맞출 수 있습니다.
전원 분배 박스, 컨트롤 패널, 러기드 전자 모듈에서는 제어반 조립 서비스나 전자 어셈블리 제조와 함께 보는 편이 낫습니다. 외부 sealed connector와 내부 터미널, PCB I/O, 패널 cutout이 같이 맞아야 하기 때문입니다.
필요하면 최종적으로 Box Build 수준까지 묶어 하네스, 인클로저, 라벨, 검사 문서를 통합 납품할 수 있습니다.
자주 묻는 질문
자주 묻는 질문
Deutsch connector assembly는 일반 자동차 커넥터 조립과 무엇이 다른가요?
핵심 차이는 환경 대응과 조립 일관성입니다. Deutsch 계열은 먼지, 수분, 진동이 큰 현장에서 많이 쓰이기 때문에 단순한 핀 삽입보다 wire seal 선택, crimp height, wedge lock 체결, 후면 strain relief, 번들 라우팅까지 함께 관리해야 현장 불량을 줄일 수 있습니다.
DT, DTM, DTP 중 어떤 시리즈를 선택해야 하나요?
회로 수, 전류, 설치 공간, mating 빈도에 따라 달라집니다. DTM은 더 작은 패키지에서 저전류 신호를 다루기 좋고, DT는 범용성이 높으며, DTP는 더 높은 전류가 필요한 전원 분배 쪽에 자주 쓰입니다. RFQ 단계에서 전류와 케이블 규격을 함께 주시면 더 정확하게 제안할 수 있습니다.
고객 지정 커넥터를 사용한 맞춤 케이블 어셈블리도 가능한가요?
가능합니다. 고객 지정 Deutsch 계열 하우징과 터미널, 대체 승인 부품, 라벨 포맷, 분기 구조, 보호 슬리브 조건까지 반영해 맞춤형 cable assembly 또는 wire harness 형태로 제작할 수 있습니다.
Deutsch connector assembly에서 가장 자주 발생하는 품질 문제는 무엇인가요?
대부분은 잘못된 wire seal 조합, 미흡한 crimp 압착, wedge lock 미체결, pin extraction 불량, 케이블 장력 집중에서 발생합니다. 이 페이지의 공정처럼 자재 확인, 압착 조건 관리, 100% 도통 검사, 육안 검사를 묶어서 운영해야 재작업을 줄일 수 있습니다.
Deutsch connector assembly RFQ를 준비 중이신가요?
커넥터 계열, wire gauge, 회로 수, 사용 환경, 핀맵만 보내주셔도 sealed cable assembly 구조와 검사 범위를 빠르게 검토해 드립니다.
