고속 이더넷 PCB
Cat6a PCB 제조 서비스
RJ45·Ethernet 커넥터 보드의 Gerber, stackup, 임피던스, 패널, 전기 테스트, 수출 납품 조건을 양산 기준으로 검토합니다.
요약
- Cat6a PCB 제조는 고속 Ethernet 커넥터 보드의 임피던스, 패널, 테스트 기준을 함께 고정하는 서비스입니다.
- Gerber, stackup, panel drawing, 목표 수량, Incoterms가 있어야 양산 단가를 정확히 산정할 수 있습니다.
- 100Ω 차동쌍, RJ45 홀 공차, 표면 처리, 전기 테스트 coverage가 주요 품질 리스크입니다.
- 고수량 프로그램은 CIF Europe 같은 해상 운송 조건과 포장 단위를 RFQ 단계에서 함께 검토해야 합니다.
Cat6a PCB는 작은 커넥터 보드라도 고속 신호 보드입니다
Cat6a PCB는 Cat6a Ethernet 커넥터, RJ45 module, LAN transformer, patch panel, 산업용 네트워크 장비 안에서 고속 차동 신호를 연결하는 인쇄회로기판입니다. 단순한 소형 보드처럼 보여도 100Ω differential pair, 기준면 연속성, through-hole 커넥터 공차, 패널 휨이 실제 링크 성능에 영향을 줍니다.
Ethernet은 유선 네트워크 통신 규격 계열이며, 임피던스 제어 PCB는 신호 trace의 목표 임피던스를 제조 stackup과 공정 공차로 맞추는 PCB입니다. TDR coupon은 생산 로트의 임피던스를 확인하기 위해 panel 가장자리에 넣는 시험 coupon입니다.
배경 개념은 Category 6 케이블 개요, Ethernet 개요, IPC 전자 표준을 참고할 수 있습니다. 제조 승인에서는 IPC-A-600, IPC-6012, ISO 9001 문서 체계를 고객 사양과 함께 적용합니다.
역량
Cat6a PCB 제조에서 관리하는 항목
Cat6a 커넥터 보드 제작
RJ45 jack, LAN transformer, patch panel, 산업용 Ethernet 인터페이스용 PCB를 외형·패널 조건과 함께 검토합니다.
100Ω 차동 임피던스
Ethernet differential pair의 선폭, 간격, 기준면, solder mask 영향을 stackup 단계에서 계산하고 coupon 기준을 정합니다.

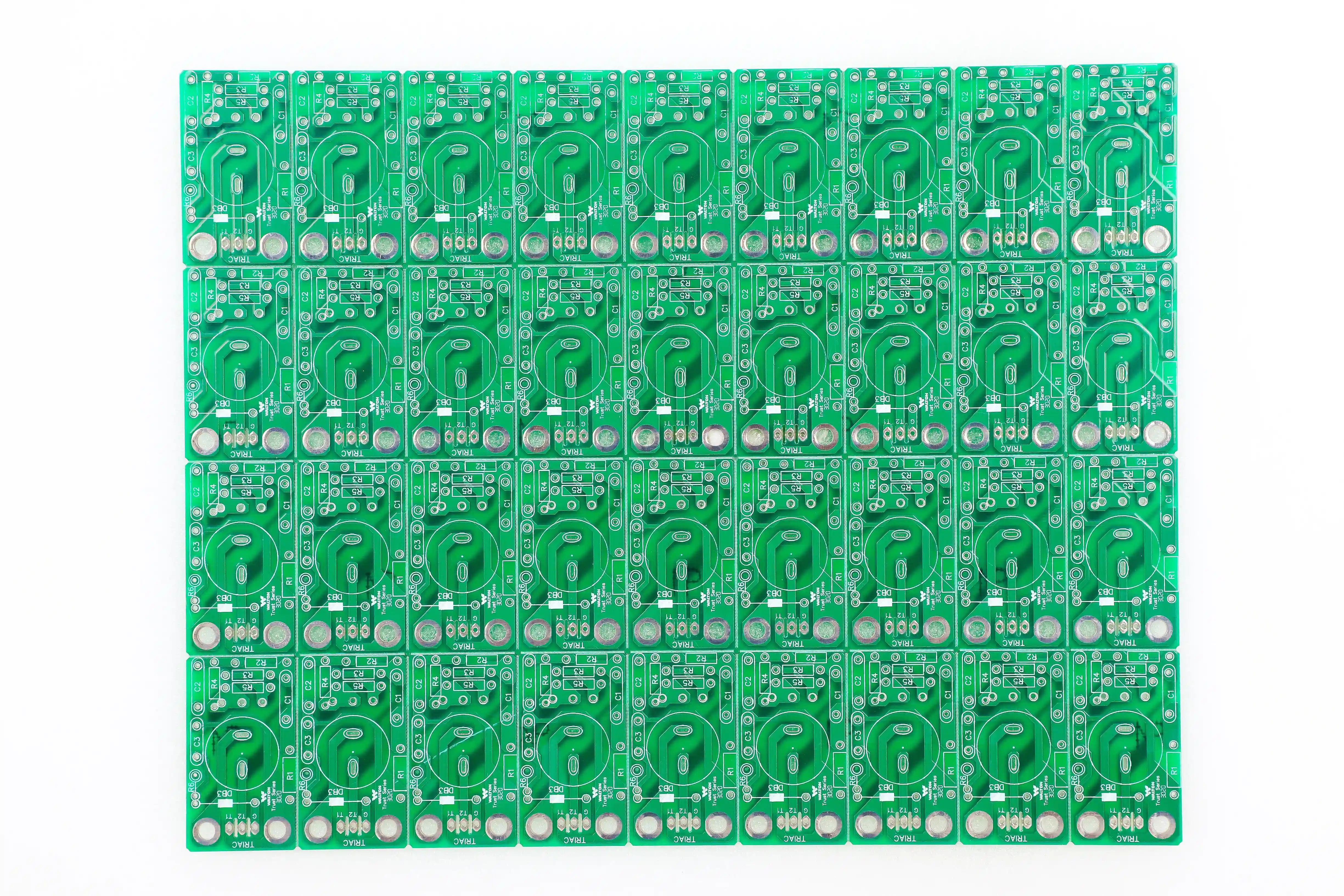

패널라이징 최적화
고수량 생산에서는 unit 단가보다 panel yield, breakaway rail, tooling hole, barcode 위치가 전체 비용을 좌우합니다.
커넥터 패드 공차 관리
RJ45, magnetics, shield tab, through-hole pin의 finished hole, annular ring, solder fillet 기준을 제조 전에 고정합니다.

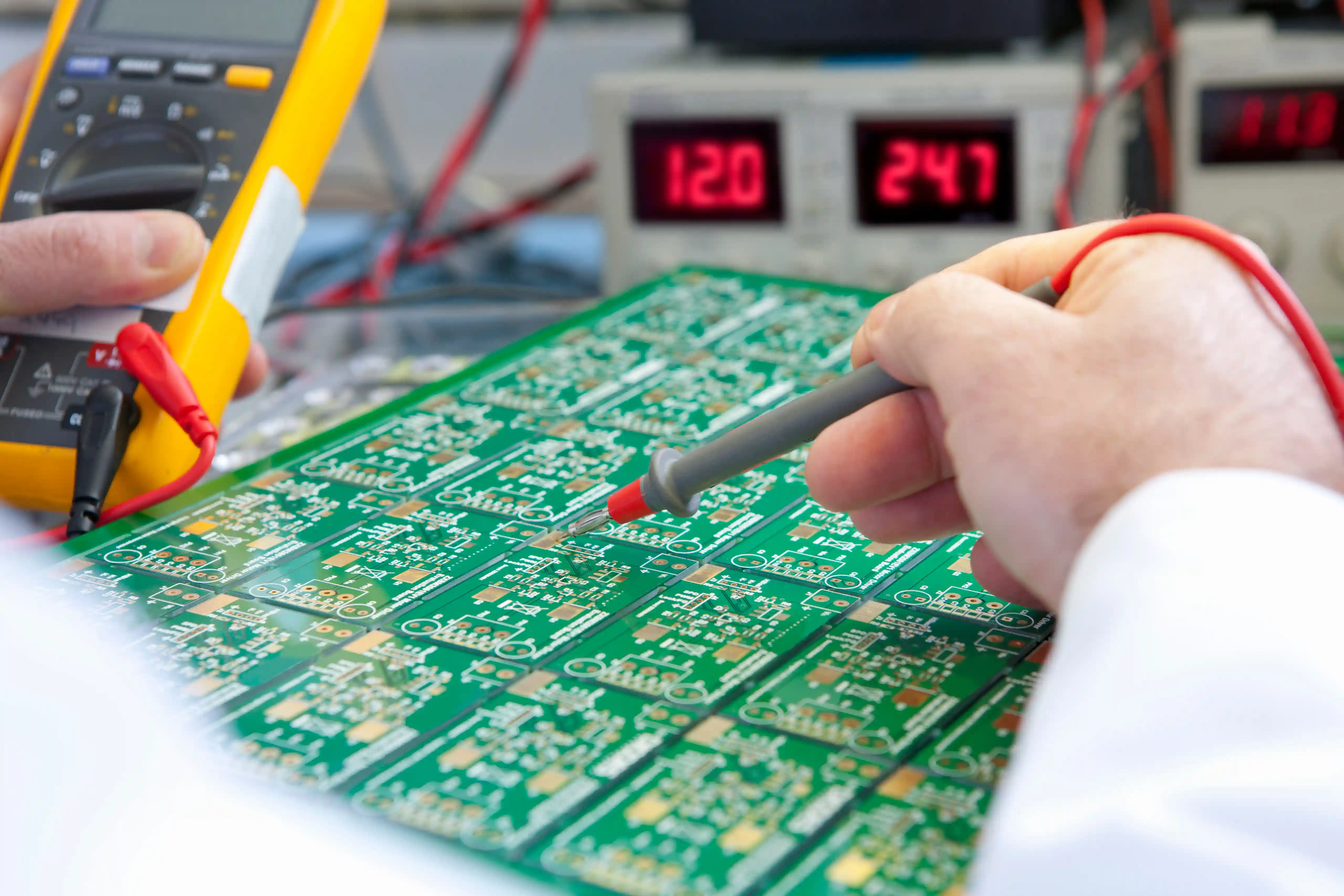

전기 테스트와 TDR coupon
오픈·쇼트 전기 테스트와 필요 시 TDR coupon을 묶어 로트별 성능 리스크를 추적합니다.
수출 포장·해상 운송
CIF Europe 같은 운송 조건이 있으면 carton 수량, 습기 차단, 라벨, 납품 분할 조건을 견적 단계에서 확인합니다.
실제 프로젝트 스냅샷
익명화된 사례 데이터 기준으로, 한 글로벌 Tier-1 전자 인터커넥트 솔루션 공급사가 고수량 PCB 제조 견적을 요청했습니다. 요구 범위에는 high-volume units per year, Cat6a PCB, CIF Europe (Sea transport)가 포함되었습니다.
문제는 내부 기술 자료 release 절차 때문에 Gerber 파일이 제공되지 않아 최종 견적이 멈춘 점이었습니다. 이 사례는 Cat6a PCB 양산 견적에서 수량과 운송 조건보다 Gerber, panel, stackup, test 기준을 먼저 잠가야 한다는 점을 보여줍니다.
사양
Cat6a PCB 제조 기준표
층수 선택은 단가보다 신호 기준면으로 결정합니다
2층 PCB로 충분한 경우
짧은 trace, 낮은 부품 밀도, 단순 RJ45 breakout이면 2층으로 비용을 낮출 수 있습니다. 단, 기준면이 끊기면 100Ω 차동쌍 재현성이 약해집니다.
4층 PCB가 더 안전한 경우
Ethernet PHY, magnetics, protection IC, LED 회로가 함께 들어가면 GND plane과 전원 plane을 확보하는 4층 구조가 제조 편차를 줄입니다.
저손실 재료를 검토할 경우
Cat6a PCB 자체보다 장거리 고속 신호, 높은 온도, 엄격한 return loss 요구가 있을 때 FR-4만 고집하지 말고 재료 손실과 비용을 함께 비교합니다.
기존 설계가 이미 4층 이상의 고속 신호 보드라면 임피던스 제어 PCB 제조와 8층 PCB 제작 범위를 함께 비교하면 stackup 변경 비용과 신호 안정성을 더 명확히 판단할 수 있습니다.
공정
Cat6a PCB RFQ부터 양산까지
RFQ 자료 확인
Gerber, 드릴, stackup, 임피던스, 목표 수량, 납품 조건을 먼저 확인합니다.
고속 신호 DFM
차동쌍, 기준면, via 구조, 커넥터 land pattern, solder mask clearance를 검토합니다.
패널·테스트 기준 고정
패널 배열, tooling, coupon, 전기 테스트 coverage, 로트 라벨 기준을 정합니다.
시작품 또는 파일럿
초도 로트에서 치수, hole, 표면 처리, 임피던스 coupon 결과를 확인합니다.
양산·출하 관리
고수량 생산은 포장 단위, 선적 일정, CIF/FOB 조건, 검사 리포트를 함께 관리합니다.
견적서를 빠르게 받으려면 기술 자료 release를 먼저 정리하세요
고수량 Cat6a PCB 프로그램에서 구매팀은 annual volume과 운송 조건을 먼저 확정하는 경우가 많습니다. 하지만 제조팀 입장에서는 Gerber, stackup, panel drawing, 표면 처리, 검사 기준이 없으면 material utilization, 공정 routing, coupon, 전기 테스트 비용을 실제 단가로 계산할 수 없습니다.
두 번째 사례 데이터처럼 EV OEM이 3 PCB/PCBA types quoted (Key Fob, VCU Board, COM Board)를 한 공급망에서 검토한 경우, 보드별 Gerber와 조립 범위를 명확히 분리해야 했습니다. Cat6a PCB도 같은 방식으로 베어보드 제조, PCBA 조립, 케이블 또는 Box Build 연결 범위를 RFQ 단계에서 나누어야 견적 비교가 흔들리지 않습니다.
작성 및 기술 검수
이 서비스 페이지는 WellPCB 창립자이자 PCB·EMS 제조 경험 20년+의 Hommer Zhao 기준으로 검수했습니다. Cat6a PCB RFQ에서는 구매 단가보다 Gerber release, stackup 승인, panel yield, 전기 테스트 coverage를 먼저 확인합니다.
인증 및 문서화 기준
프로젝트별로 ISO 9001 문서 체계, IATF 16949 요구사항, IPC-A-600 외관 판정, IPC-6012 성능 요구를 연결해 검사 리포트, CoC, 로트 추적, 변경 이력 자료를 정리합니다.
자주 묻는 질문
Cat6a PCB 제조 FAQ
Cat6a PCB와 일반 FR-4 PCB는 무엇이 다른가요?
Cat6a PCB는 고속 Ethernet 신호를 안정적으로 다뤄야 하므로 일반 외형 PCB보다 차동 임피던스, 기준면, 커넥터 홀 공차, 패널 변형, 표면 처리 조건을 더 엄격하게 봅니다. FR-4를 쓰더라도 stackup 승인과 전기 테스트 기준이 다르면 결과가 달라집니다.
대량 견적이 멈추는 가장 흔한 이유는 무엇인가요?
Gerber, stackup, panel, annual volume, 납품 조건 중 하나가 비어 있으면 단가가 가정값으로만 계산됩니다. 실제 사례에서도 high-volume units per year, Cat6a PCB, CIF Europe (Sea transport) 조건은 있었지만 Gerber release가 늦어 견적 확정이 멈춘 적이 있습니다.
Cat6a PCB 제조 후 SMT 조립과 테스트도 묶을 수 있나요?
네. 보드 제작 뒤 RJ45 커넥터, magnetics, LED, 보호 소자 조립과 AOI, 기능 테스트를 연결할 수 있습니다. 조립까지 포함하면 /services/pcb-assembly 또는 /services/pcb-fabrication-and-assembly 범위로 RFQ를 확장하는 편이 좋습니다.
Korean OEM이 유럽으로 납품하는 프로젝트도 지원하나요?
지원합니다. 한국 개발팀과 자료를 정리하고, 중국 생산 거점에서 제조한 뒤 유럽 납품 조건을 맞추는 방식으로 검토할 수 있습니다. CIF Europe, 해상 운송, 포장 라벨, 검사 문서, 납품 분할 조건을 견적 단계부터 맞춥니다.
