고속 신호 PCB 제조
임피던스 제어 PCB 제조
50Ω single-ended, 90Ω/100Ω differential pair, Cat6a·통신·산업용 고속 보드의 stackup, TDR coupon, 제조 가능성을 RFQ 단계부터 검토합니다.
요약
- 50Ω single-ended, 90Ω/100Ω differential pair를 RFQ 단계에서 stackup과 함께 검토합니다.
- Gerber, stackup, 목표 임피던스, 허용 공차가 있어야 가격과 리드타임을 확정할 수 있습니다.

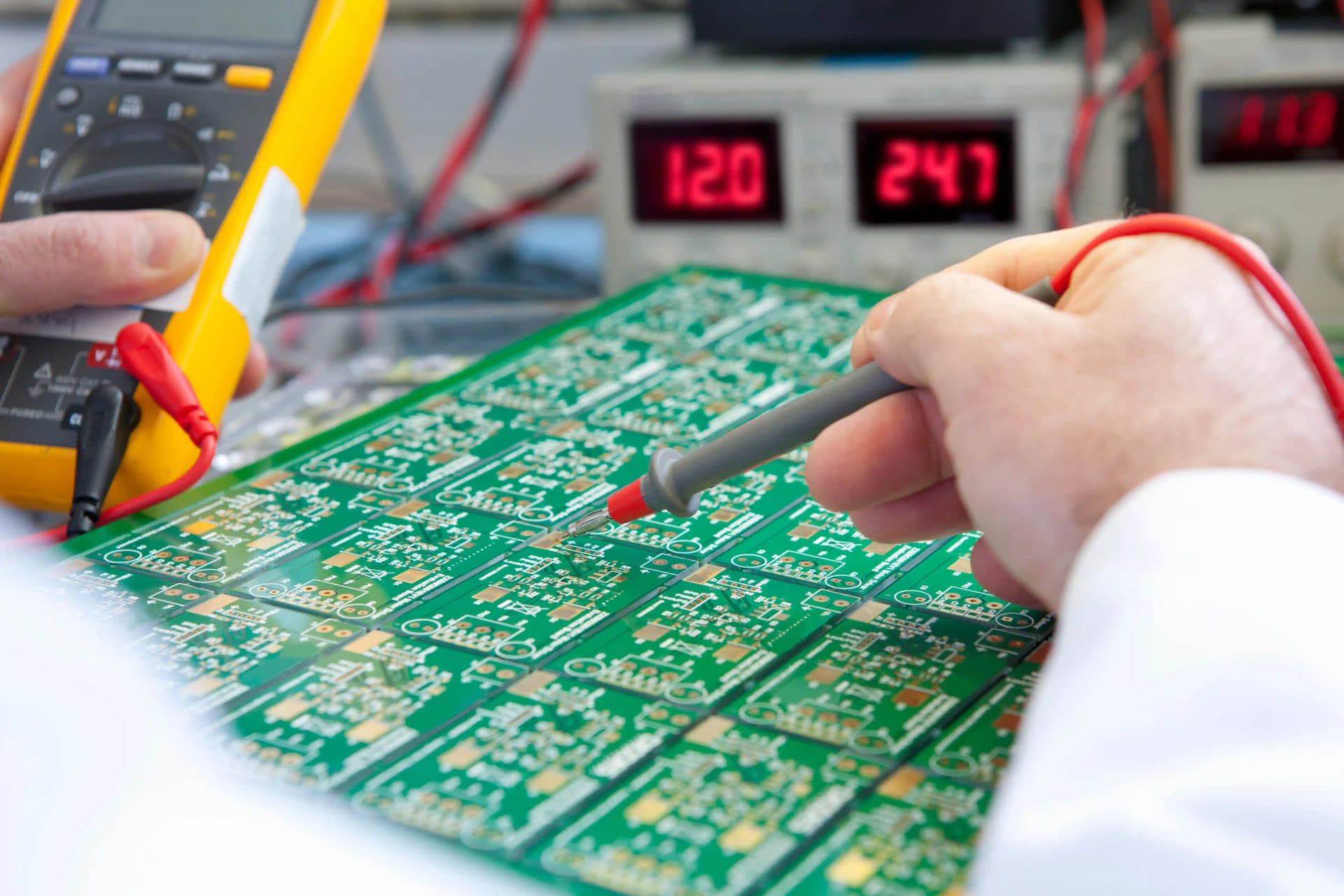

- TDR coupon, 전기 테스트, 검사 리포트를 양산 승인 자료로 제공합니다.
- ±10%는 표준 검토, ±5%는 재질·공정 창과 비용을 별도로 확인합니다.
RFQ 단계에서 확인하는 제조 범위

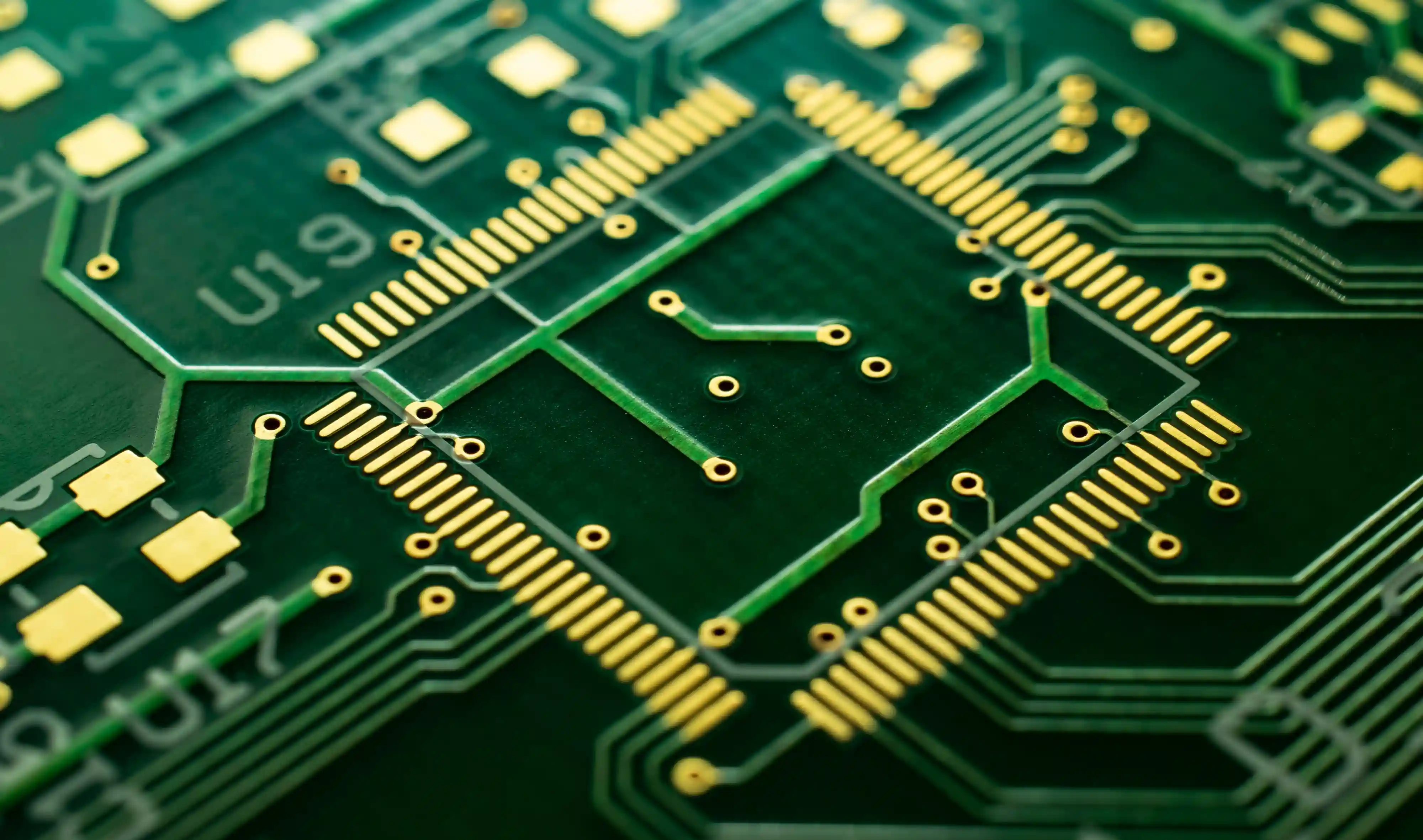

임피던스 제어 PCB는 신호 trace의 폭, 간격, reference plane, 절연층 두께를 목표 임피던스에 맞춰 제조하는 고속 신호용 회로기판입니다. Differential pair는 두 신호선을 한 쌍으로 운용해 노이즈를 줄이는 고속 인터페이스 구조입니다. TDR coupon은 생산 패널에 함께 넣는 측정 패턴으로, 실제 lot의 임피던스가 승인 범위 안에 있는지 확인하는 시험편입니다.
목표 임피던스
50Ω, 75Ω, 90Ω, 100Ω, 고객 지정값
신호 유형
Single-ended, differential pair, coplanar waveguide, stripline
적용 제품
Cat6a PCB, 통신 모듈, 산업용 게이트웨이, RF 제어보드, 백플레인
층수 범위
4층, 6층, 8층, 고다층 stackup 검토
검사 방식
TDR coupon, flying probe, AOI, 필요 시 기능 테스트
연계 공정
PCB 제조, SMT 조립, conformal coating 제외 영역 관리, 포장 추적성
실제 프로젝트 스냅샷
Cat6a PCB 대량 견적이 멈춘 이유
유럽의 글로벌 Tier-1 electronic interconnect solutions provider가 고속 인터커넥트용 Cat6a PCB 견적을 요청했습니다. 구매 조건은 600,000 units per year, Cat6a PCB, CIF Gdańsk (Sea transport)였습니다. 그러나 내부 승인 절차 때문에 Gerber와 stackup이 제공되지 않아 최종 견적을 확정할 수 없었습니다.
이 사례 이후 우리는 임피던스 제어 PCB RFQ에서 수량보다 먼저 Gerber, 목표 임피던스, 허용 공차, TDR 리포트 요구를 확인합니다. 대량 물량일수록 기술 자료가 늦으면 단가 검토보다 일정 리스크가 먼저 커집니다.
사양 테이블
RFQ에는 목표 임피던스 숫자만 적는 것보다 재질, copper weight, solder mask, 테스트 문서 요구까지 함께 적어야 합니다. 자세한 산업 표준 배경은 IPC와 ISO 9000 품질경영 체계를 참고해 고객 승인 문서와 연결합니다.
| 일반 공차 | 목표 임피던스 ±10% 기준 검토 |
|---|---|
| 엄격 공차 | 프로젝트 승인 시 ±5% 별도 검토 |
| 자료 형식 | Gerber, ODB++, drill, stackup, IPC-356 netlist |
| 재질 선택 | FR-4, high-Tg FR-4, Rogers 계열, 저손실 laminate |
| 표준 참조 | IPC-2141 계산식, IPC-2221 설계 원칙, IPC-A-600 외관 기준 |
| 출하 문서 | TDR 측정값, 전기 테스트 리포트, CoC, Lot 추적 정보 |
제조 판단 기준
임피던스 제어는 계산값만 맞추는 일이 아니라 구매 단가, 재질 조달, etching 보정, 조립 후 테스트까지 묶는 제조 결정입니다.
FR-4와 저손실 laminate 선택
FR-4는 비용과 조달성이 좋지만 GHz 대역 손실과 유전율 편차를 더 보수적으로 봐야 합니다. 고속 통신, RF, 긴 trace에서는 저손실 laminate가 수율과 신호 여유를 높일 수 있습니다.
±10%와 ±5% 공차 선택
±10%는 대부분의 산업용 고속 디지털 보드에서 현실적인 시작점입니다. ±5%는 재질 lot, copper plating, etching compensation을 더 엄격히 관리하므로 단가와 납기가 증가합니다.
TDR coupon 위치와 실제 회로 trace
Coupon은 제조 lot 확인에 유용하지만, 실제 회로의 via, connector, reference plane cutout까지 대신 검증하지는 않습니다. 고속 보드는 layout DFM과 coupon 측정을 함께 봐야 합니다.
프로세스
RFQ 자료 검토
Gerber, stackup, 목표 임피던스, 수량, 테스트 요구를 확인하고 누락 자료를 먼저 표시합니다.
Stackup와 선폭 계산
유전율, prepreg 두께, copper weight, solder mask 영향을 반영해 제조 가능한 trace geometry를 산출합니다.
DFM 피드백
reference plane 단절, via stub, differential skew, mask opening, 패널 방향 리스크를 RFQ 단계에서 공유합니다.
제조와 coupon 제작
Etching compensation과 라미네이션 조건을 lot 단위로 관리하고 TDR coupon을 함께 제작합니다.
검사와 출하 승인
TDR 측정, 전기 테스트, 외관 검사 후 리포트와 CoC를 묶어 출하합니다.
자주 묻는 질문
임피던스 제어 PCB는 일반 다층 PCB와 무엇이 다른가요?
임피던스 제어 PCB는 trace 폭, 간격, reference plane, 절연층 두께, 재질 유전율을 목표 임피던스에 맞춰 관리하는 고속 신호용 PCB입니다. 일반 다층 PCB가 전기 연결 위주라면, 임피던스 제어 PCB는 신호 반사와 손실까지 제조 조건으로 관리합니다.
RFQ 단계에서 Gerber 없이 예산 견적이 가능한가요?
대략적인 예산 범위는 가능하지만 양산 단가는 확정하기 어렵습니다. 실제로 유럽 전자 인터커넥트 고객의 Cat6a PCB RFQ는 600,000 units per year 규모였지만 Gerber 제공이 지연되어 quotation-process가 멈췄습니다.
PCB 조립까지 같이 맡기면 어떤 장점이 있나요?
BGA, 고속 커넥터, shielding can, 테스트 포인트 위치를 제조 단계부터 함께 보므로 조립 후 신호 불량을 줄일 수 있습니다. WellPCB Korea는 PCB 제조 후 SMT 조립, AOI, X-ray, 기능 테스트까지 같은 Lot 추적성으로 묶어 관리합니다.
어떤 표준을 기준으로 검토하나요?
설계 검토에는 IPC-2221, 제조 외관에는 IPC-A-600, 조립 연계에는 IPC-A-610과 IPC-J-STD-001을 사용합니다. 고객 도면과 구매 사양이 있으면 고객 기준을 우선합니다.
작성자 및 품질 책임
이 페이지는 Hommer Zhao의 PCB 제조·조립 경험을 바탕으로 작성되었습니다. WellPCB Korea는 2003년부터 PCB 제조, SMT 조립, 와이어 하네스, Box Build 프로젝트를 지원해 왔으며, ISO 9001, IATF 16949, ISO 13485 문서 체계를 기준으로 RFQ와 양산 승인 자료를 관리합니다. 전기·전자 표준 체계가 필요한 프로젝트는 IEC(International Electrotechnical Commission)의 용어와 고객 도면 기준을 함께 대조합니다.
