8층 PCB 제작 서비스
고속 신호, BGA 팬아웃, 전원 무결성, 임피던스 제어가 필요한 8층 PCB를 스택업 검토부터 전기 테스트까지 제조합니다.
요약
- 8층 PCB는 BGA, DDR, Ethernet, RF, 다중 전원 레일을 한 보드에서 안정화할 때 적합합니다.
- 표준 8층 FR-4 시제품은 보통 7~10일 생산 일정부터 검토합니다.
- RFQ에는 Gerber, 드릴, 스택업, 임피던스 표, 보드 두께, 수량을 함께 보내는 것이 좋습니다.
- SMT 조립까지 묶으면 패널 방향, BGA X-ray, 테스트 포인트를 제조 초기에 같이 조정할 수 있습니다.
RFQ 단계에서 스택업까지 같이 보는 8층 PCB 제작
8층 PCB는 레이어 수를 늘리는 선택이 아니라, 신호 기준면, 전원 plane, BGA fanout, EMI 여유를 한 번에 정리하는 제조 구조입니다. 4층 또는 6층으로도 배선은 끝낼 수 있지만 GND가 끊기고 임피던스 경로가 불안정하다면, 초기 단가보다 인증 재시험과 재제작 비용이 더 커질 수 있습니다.
WellPCB Korea는 다층 PCB 제조, PCB 제조, SMT 조립, PCB 테스트를 같은 RFQ에서 검토합니다. Gerber, 드릴, 스택업, BOM, PNP를 함께 보면 8층 유지가 맞는지, HDI나 BGA 실장 조건을 별도로 조정해야 하는지 더 빠르게 판단할 수 있습니다.
설계와 수락 기준은 IPC-2221, IPC-6012, IPC-A-600, IPC-A-610 요구를 RFQ 사양에 맞춰 확인합니다. 공개 참고 자료로는 인쇄회로기판 개요, IPC 전자 표준 소개, TDR 측정 개요를 함께 확인할 수 있습니다.
선택 기준
언제 8층 PCB가 맞는가
4층 PCB에서 고속 신호 기준면이 끊기거나 GND plane이 충분히 확보되지 않을 때
BGA, DDR, FPGA, 고핀수 커넥터 때문에 escape routing과 전원 분배가 동시에 어려울 때
50Ω, 90Ω, 100Ω 등 제어 임피던스 신호가 여러 층에 분산되어 쿠폰 관리가 필요할 때
양산 전에 EMC, 발열, 기능 테스트 리스크를 줄이고 싶은 NPI 또는 DVT 단계일 때
핵심 정의
RFQ 전에 용어를 맞추는 이유
8층 PCB
8개의 구리 회로층을 프리프레그와 코어로 적층한 다층 인쇄회로기판입니다.
임피던스 제어
선폭, 간격, 유전체 두께, 기준면 위치를 조정해 신호선의 목표 전기 특성을 맞추는 제조 관리입니다.
프리프레그
다층 PCB에서 코어와 구리층을 접착하고 절연 간격을 만드는 반경화 수지 재료입니다.
TDR
Time Domain Reflectometry의 약자로, 임피던스 쿠폰이나 신호선의 임피던스 변화를 측정하는 방법입니다.
스택업
8층 PCB 스택업 옵션
같은 8층이라도 기준면 배치, 전원 plane 분리, 신호층 인접 관계에 따라 EMI, crosstalk, 제작 난도가 달라집니다.
| 용도 | 예시 구조 | 검토 포인트 |
|---|---|---|
| 고속 MCU·통신 보드 | SIG / GND / SIG / PWR / GND / SIG / GND / SIG | USB, Ethernet, LVDS가 있고 부품 밀도가 높은 제어 보드에서 기준면을 충분히 확보합니다. |
| BGA 팬아웃 중심 보드 | SIG / GND / SIG / SIG / PWR / GND / SIG / SIG | 0.5mm~0.8mm BGA escape routing과 전원 분배를 함께 봐야 할 때 검토합니다. |
| 전원 무결성 중심 보드 | SIG / GND / PWR / GND / GND / PWR / GND / SIG | 노이즈가 큰 DC/DC, 아날로그 회로, 센서 신호가 섞인 보드에서 리턴 경로를 우선합니다. |
제조 사양
8층 PCB 제작 가능 범위

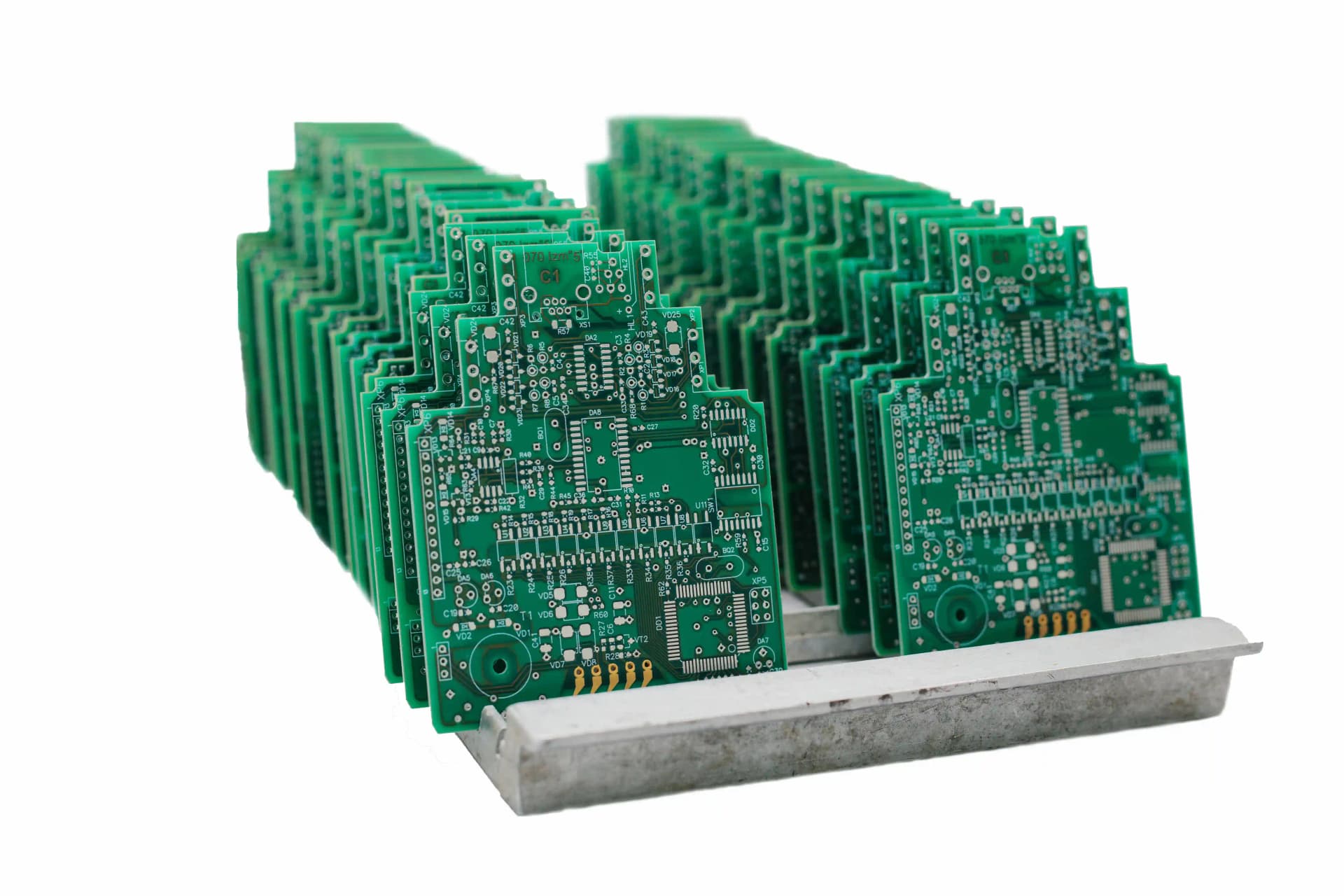

공정 관리
8층 보드는 내층 검사가 품질의 출발점입니다
RFQ 데이터와 설계 의도 확인
Gerber, ODB++, 드릴, stackup, 임피던스 표를 받아 8층이 필요한 이유와 6층 또는 HDI 전환 가능성을 함께 검토합니다.
스택업·소재·임피던스 확정
FR-4 Tg, 코어와 프리프레그 두께, 동박 두께, 기준면 위치를 확정하고 목표 임피던스별 선폭을 회신합니다.
내층 회로와 적층 관리
내층 에칭 후 AOI로 open, short, 잔동을 확인하고, 대칭 구조와 프레스 조건을 관리해 휨 리스크를 줄입니다.
드릴·도금·외층 공정
기계 드릴, 필요 시 레이저 비아, 구리 도금, 외층 패턴, 솔더 마스크, 표면처리를 순서대로 진행합니다.

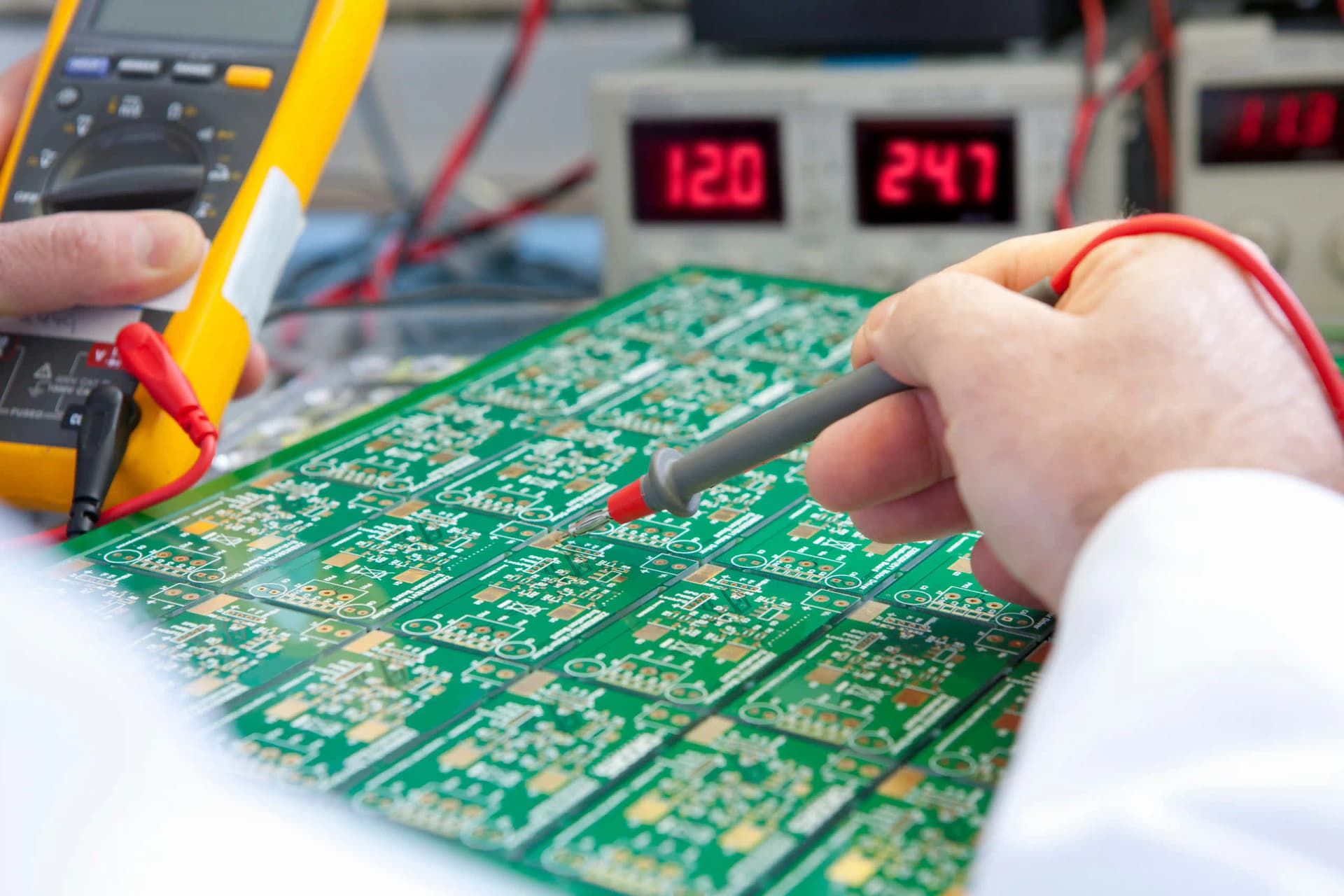

전기 테스트와 조립 연계
100% 전기 테스트 후 SMT 조립, BGA X-ray, AOI, 기능 테스트가 필요한 프로젝트는 같은 출하 일정으로 연결합니다.
현장 검토 예시: 6층 대신 8층을 권한 RFQ
최근 검토한 산업용 컨트롤러 보드는 0.5mm 피치 BGA, Ethernet PHY, 절연 전원, 센서 아날로그 입력이 한 장에 들어가는 구조였습니다. 초기 설계는 6층이었지만 BGA escape 후 내부 기준면이 끊기고, Ethernet 차동쌍과 스위칭 전원 경로가 가까워 EMC 리스크가 높았습니다.
저희는 SIG/GND/SIG/PWR/GND/SIG/GND/SIG 8층 구조와 ENIG 표면처리, 차동 임피던스 쿠폰, BGA 영역 X-ray 검사를 제안했습니다. 단순히 층수를 늘린 것이 아니라 기준면 연속성, 테스트 포인트, SMT 패널 방향을 함께 조정해 시제품 리워크 가능성을 줄이는 방식이었습니다.
품질 기준과 문서
8층 PCB는 완성 후 내층 결함을 재작업하기 어렵기 때문에 내층 AOI, 적층 정합, 도금 신뢰성, 전기 테스트가 중요합니다. WellPCB Korea는 IPC-2221 설계 원칙, IPC-6012 성능 요구사항, IPC-A-600 외관 기준, IPC-A-610 조립 수락 기준을 RFQ 사양에 맞춰 확인합니다.
- • 내층 AOI와 출하 전 100% 개방/단락 전기 테스트
- • 임피던스 요구 시 쿠폰 설계와 TDR 측정 리포트 검토
- • BGA 또는 QFN 조립 시 X-ray 검사와 AOI 연계 가능
- • FAI·8D·PFMEA 품질 문서와 연계 가능
작성 및 기술 검토
Hommer Zhao, WellPCB Korea. 2003년부터 PCB 제조, SMT 조립, 와이어 하네스, Box Build 프로젝트를 지원한 WellPCB 팀의 제조 경험을 바탕으로 RFQ 단계의 판단 기준을 정리했습니다.
자주 묻는 질문
8층 PCB FAQ
8층 PCB는 언제 필요하나요?
BGA 팬아웃, DDR, Ethernet, USB, RF 신호, 여러 전원 레일이 한 보드에 들어가 4층이나 6층으로 리턴 경로와 기준면을 안정적으로 만들기 어려울 때 검토합니다.
8층 PCB 표준 납기는 얼마나 걸리나요?
표준 FR-4 8층 PCB 시제품은 보통 7~10일 생산 일정부터 검토합니다. 임피던스 쿠폰, ENIG, 고Tg 소재, HDI 구조, SMT 조립과 기능 테스트가 포함되면 일정이 조정됩니다.
8층 PCB도 임피던스 리포트를 받을 수 있나요?
가능합니다. 목표 임피던스, 선폭, 간격, 기준면, 유전체 두께를 제조 스택업에 반영하고 필요 시 쿠폰과 TDR 측정 리포트를 포함해 출하합니다.
8층 PCB 견적에 필요한 자료는 무엇인가요?
Gerber 또는 ODB++, 드릴 파일, 스택업, 임피던스 표, 보드 두께, 동박 두께, 표면처리, 수량이 기본입니다. 조립까지 포함하면 BOM, PNP, 조립 도면, 테스트 요구사항도 함께 보내야 합니다.
8층 PCB Gerber와 스택업을 보내주세요
기판 제작만 필요한지, SMT 조립과 테스트까지 묶어야 하는지에 맞춰 8층 PCB 견적과 DFM 의견을 회신합니다.
