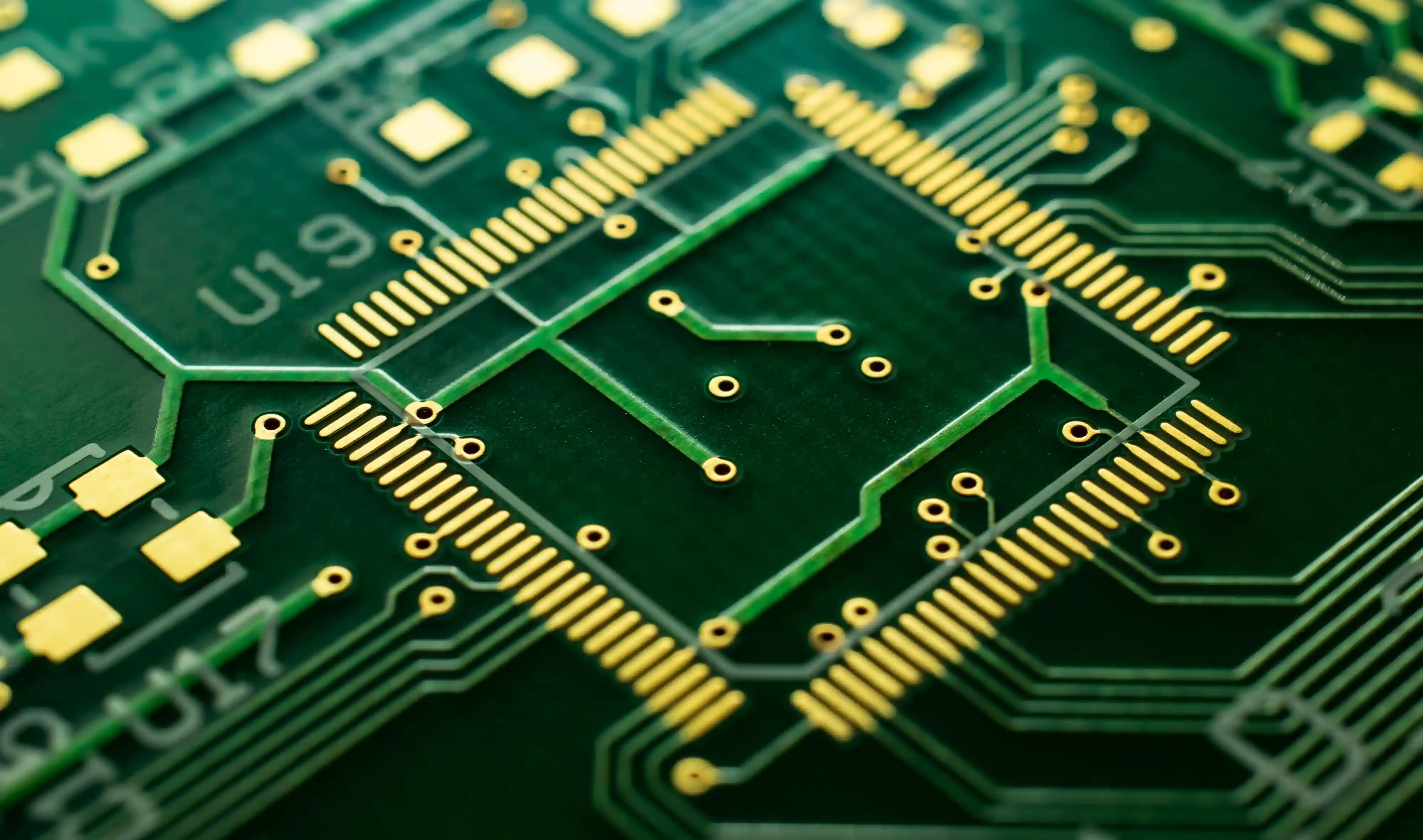

회로기판은 무엇으로 만들어질까? 구리, FR-4, 솔더 마스크, 표면처리까지 한 번에 이해하기

회로기판은 겉으로 보면 단순한 초록색 판처럼 보이지만, 실제로는 구리, 유전체, 수지, 유리섬유, 솔더 마스크, 표면처리, 실크 인쇄가 층층이 결합된 복합재입니다. 같은 PCB라도 어떤 재료 조합을 쓰느냐에 따라 비용, 납기, 조립 수율, 고속 신호 성능, 열 분산, 장기 신뢰성이 크게 달라집니다.

특히 한국 고객이 가장 많이 묻는 질문은 단순히 “PCB는 무슨 재질인가요?”가 아니라, FR-4가 정확히 무엇인지, 왜 어떤 보드는 Rogers를 써야 하는지, 구리 두께와 표면처리가 실제 성능에 어떤 차이를 만드는지입니다. 이 글은 회로기판을 구성하는 핵심 재료를 제조·조립 관점에서 정리한 실무 가이드입니다.

회로기판은 기본적으로 무엇으로 구성되는가

가장 단순한 리지드 PCB를 기준으로 보면, 회로기판은 아래 재료가 결합된 구조입니다.

즉, PCB는 단순히 플라스틱 판 위에 구리를 올린 것이 아닙니다. 전기적 특성, 열 안정성, 조립 공정성까지 고려해 서로 다른 재료를 정밀하게 적층한 엔지니어링 부품입니다.

가장 핵심 재료는 구리다

회로기판에서 전류와 신호를 실제로 운반하는 재료는 구리입니다. PCB의 트레이스, 패드, 플레인, 비아 도금은 모두 구리를 기반으로 형성됩니다. 그래서 보드의 전기적 성능을 이야기할 때 가장 먼저 봐야 하는 것이 동박 두께와 패턴 형상입니다.

일반적인 전자기기에서는 1oz(약 35μm) 동박이 가장 보편적입니다. 하지만 전력 회로나 고전류 장치에서는 2oz, 3oz 이상의 두꺼운 구리가 필요할 수 있습니다. 반대로 초미세 패턴이 필요한 HDI 설계에서는 더 얇은 동박이 에칭 정밀도 측면에서 유리합니다.

구리 두께는 단순히 “두꺼우면 좋다”로 볼 수 없습니다. 동박이 두꺼워질수록 전류 용량은 좋아지지만, 선폭·선간 제약과 에칭 보정 난이도도 함께 커집니다.그래서 전력 보드와 고속 디지털 보드는 같은 PCB라도 재료 선택 철학이 달라집니다.

대부분의 PCB 기판 재질은 FR-4다

PCB 재질을 물을 때 업계에서 가장 자주 나오는 답은 FR-4입니다. FR-4는 특정 회사 제품명이 아니라, 난연성(Flame Retardant)을 갖는 유리섬유 강화 에폭시 적층판 계열을 의미하는 산업 표준 용어입니다. 쉽게 말해, 유리섬유 천과 에폭시 수지를 결합해 만든 절연 구조체라고 보면 됩니다.

FR-4가 널리 쓰이는 이유는 균형이 좋기 때문입니다. 가격이 합리적이고, 기계적 강도가 충분하며, 대부분의 SMT 리플로우 공정과 일반 산업 환경을 무난하게 견딥니다. 그래서표준 PCB 제조, PCB 조립, 프로토타입, 양산까지 가장 넓은 범위를 커버합니다.

FR-4 안에서도 등급 차이가 있다

같은 FR-4라도 전부 동일한 성능을 보장하지는 않습니다. 특히 아래 항목은 프로젝트 성격에 따라 반드시 확인해야 합니다.

• Tg(유리전이온도): 리플로우와 고온 동작에서 변형 저항성을 좌우합니다.
• Dk/Df: 고속 신호와 RF 손실에 영향을 주는 유전 특성입니다.
• CTE: 온도 변화 시 팽창 차이로 인한 비아 신뢰성과 직결됩니다.
• 수분 흡수율: 리플로우 전 보관 조건과 장기 절연 신뢰성에 영향을 줍니다.
• CAF 저항성: 고밀도 설계에서 전기화학적 마이그레이션 리스크를 줄입니다.

그렇다면 고주파 PCB는 왜 FR-4 대신 다른 재료를 쓰는가

FR-4는 범용성이 뛰어나지만 모든 용도에 최적은 아닙니다. 5G 안테나, 레이더, 위성통신, 고속 백플레인처럼 손실과 유전율 안정성이 매우 중요한 설계에서는 FR-4 대신 Rogers, PTFE 기반 재료, 저손실 하이브리드 라미네이트를 사용합니다.

다시 말해, 회로기판 재료 선택은 “어떤 보드가 더 좋냐”의 문제가 아니라어떤 전기·열·기계 조건을 만족해야 하느냐의 문제입니다. RF 설계라면Rogers PCB가 맞고, 열 밀도가 높다면 메탈코어 PCB가 더 합리적일 수 있습니다.

다층 PCB 안에는 코어와 프리프레그가 들어간다

다층 보드에서는 단순히 구리와 FR-4 한 장만 있는 것이 아닙니다. 내부 구조는 보통Core와 Prepreg의 조합으로 구성됩니다.

• 코어(Core): 이미 경화된 절연판 양면에 동박이 붙어 있는 기본 소재입니다.
• 프리프레그(Prepreg): 반경화 상태의 수지 함침 유리섬유층으로, 적층 시 접착과 절연 역할을 합니다.

예를 들어 4층 PCB는 내층 패턴이 형성된 코어와 외층 동박, 그리고 그 사이를 접합하는 프리프레그가 라미네이션 공정으로 결합됩니다. 이 구조가 스택업이며, 층간 유전체 두께가 임피던스 제어와 크로스토크에 직접 영향을 줍니다. 그래서다층 PCB나HDI PCB에서는 재료 선택이 단순한 비용 문제가 아닙니다.

초록색은 구리가 아니라 솔더 마스크다

많은 사용자가 회로기판 재질을 떠올릴 때 가장 먼저 생각하는 것이 초록색 외관입니다. 하지만 그 초록색 층은 구리도 기판 본체도 아니라, 솔더 마스크(Solder Mask)입니다.

솔더 마스크는 납땜 시 불필요한 브리지를 막고, 구리 표면을 산화와 오염으로부터 보호하며, 절연 거리 확보에도 도움을 줍니다. 초록색이 가장 흔하지만 검정, 흰색, 파랑, 빨강, 보라색 등 다양한 컬러를 사용할 수 있습니다. 다만 색상은 외관 차이일 뿐이고, 핵심은 해상도, 두께 균일성, 개구 정밀도입니다.

패드 위에는 표면처리가 올라간다

구리는 공기 중에서 쉽게 산화되므로, 부품이 실장되는 패드와 접점 위에는 별도의 표면처리가 필요합니다. 이 층이 없으면 납땜성이 떨어지고 보관 중 품질 편차가 커집니다.

BGA, 0.4mm 이하 파인피치 QFN, 미세 패드 구조가 많다면 평탄도가 좋은 ENIG가 유리한 경우가 많습니다. 반대로 비용 중심의 단순 산업용 보드에서는 HASL이 여전히 실용적입니다. 표면처리는 재료 선택의 일부이지만, 실제로는 조립 수율에 직접 연결되는 공정 재료로 봐야 합니다.

실크스크린과 접착제도 PCB 구성 재료에 포함된다

BOM에는 잘 드러나지 않지만, 실크 인쇄 잉크와 일부 공정용 접착재도 회로기판의 완성도에 영향을 줍니다. 실크는 부품 번호, 극성, 테스트 포인트, 안전 마킹을 표시해 조립성과 검사성을 높입니다. 특히 수리 가능성과 현장 디버깅을 고려하면 실크 품질은 생각보다 중요합니다.

또한 일부 플렉스/리지드-플렉스 구조에서는 접착층(adhesive system) 유무가 벤딩 수명과 두께에 영향을 줍니다. 따라서 “PCB는 뭐로 만들었나요?”라는 질문에는 단순히 FR-4 하나만 답할 것이 아니라, 도체, 유전체, 보호층, 표면처리, 보강 구조까지 함께 봐야 정확합니다.

플렉시블 PCB와 리지드 PCB는 재료부터 다르다

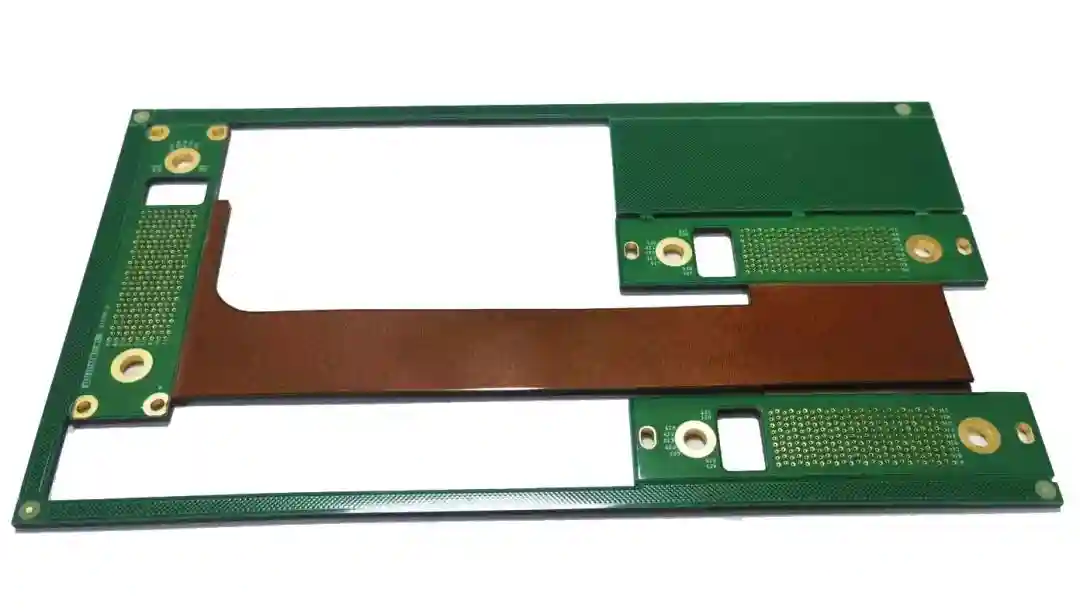

회로기판이 항상 딱딱한 판 형태인 것은 아닙니다. 플렉시블 PCB는 주로폴리이미드(PI) 필름을 기반으로 하고, 굴곡성과 경량성이 중요할 때 사용됩니다. 리지드-플렉스는 FR-4 기반의 리지드 영역과 PI 기반의 플렉스 영역을 하나의 보드로 결합한 구조입니다.

얇고 접히는 보드가 필요하다면 플렉시블 PCB를, 기구 공간을 크게 줄이고 인터커넥트를 통합해야 한다면 리지드-플렉스 PCB를 검토하는 것이 일반적입니다.

회로기판 재료 선택은 결국 이 다섯 가지로 결정된다

예를 들어 일반 산업용 제어 보드는 1oz 구리 + FR-4 + ENIG 또는 HASL 조합이면 충분한 경우가 많습니다. 반면 24GHz 레이더 모듈은 저손실 라미네이트 없이는 성능 목표를 달성하기 어렵습니다. 또 고출력 LED 구동 보드는 방열을 위해 메탈 코어가 훨씬 합리적입니다. 재료는 사양서 한 줄이 아니라, 제품 전략의 일부입니다.

자주 생기는 오해 세 가지

1. PCB는 그냥 FR-4 판이다

절반만 맞는 말입니다. 본체 절연 재료가 FR-4일 수는 있지만, 실제 성능은 구리, 적층 구조, 표면처리, 솔더 마스크, 비아 도금 품질까지 합쳐서 결정됩니다.

2. 재료는 제조사 마음대로 정해도 된다

그렇지 않습니다. 부품 패키지, 리플로우 조건, 신호 무결성, 인증 요구, 사용 환경에 따라 재료 선택 자유도는 생각보다 제한적입니다. 대체 소재를 쓰려면 반드시 DFM과 신뢰성 검토가 함께 가야 합니다.

3. 표면처리는 외관만 바꾼다

표면처리는 외관이 아니라 납땜성, 평탄도, 산화 저항, 보관 안정성을 바꾸는 기능층입니다. 특히 미세 피치 SMT에서는 표면처리 선택이 수율을 직접 바꿉니다.

소재 사양을 요청할 때 엔지니어가 함께 보내야 할 정보

• 층 수와 목표 두께
• 동박 두께와 최대 전류 경로
• 표면처리 요구사항(ENIG, HASL, OSP 등)
• 임피던스 제어 여부와 목표 값
• 사용 온도 범위와 리플로우 횟수
• 고주파/RF 여부 또는 저손실 재료 필요성
• 굴곡 요구 여부와 동적/정적 벤딩 조건

이런 정보가 명확할수록 제조사는 단순 가격 제시가 아니라 적절한 재료 조합을 제안할 수 있습니다. 특히 PCB 제작과 조립을 함께 맡길 경우, 재료 선택 단계에서 조립 수율까지 미리 최적화하는 것이 가능합니다.
