임피던스 제어 PCB 가이드: 50Ω·90Ω·100Ω 스택업과 제조 공차를 어떻게 맞출까

임피던스 제어 PCB를 논의할 때 많은 팀이 처음에는 선폭 계산기부터 엽니다. 하지만 실제 양산에서는 계산기보다 먼저 어떤 stackup을 쓸지, 어떤 동박과 유전체를 기준으로 할지, 제조 공차를 어디까지 허용할지를 고정해야 합니다. 같은 50Ω 목표라도 1.6mm 4층 FR-4, 8층 저손실 재료, 0.5oz 외층, 1oz 외층은 전부 다른 답을 만들기 때문입니다.

특히 USB, Ethernet, LVDS, PCIe, CAN FD, RF feed line 같은 인터페이스는 단순 도통만 되면 끝나는 배선이 아닙니다. 신호선이 기준면에서 얼마나 떨어져 있는지, 차동쌍 간격이 얼마나 유지되는지, 비아와 커넥터 전환부가 얼마나 매끄러운지에 따라 eye margin, radiated emission, 재시험 비용이 크게 달라집니다. 이 글에서는 임피던스 제어의 기본 원리, 자주 쓰는 50Ω·90Ω·100Ω 구조, 제조 공정 리스크, RFQ 체크포인트를 한국 고객의 PCB 제조 실무 기준으로 정리합니다.

배경 개념은 characteristic impedance, microstrip, stripline, dielectric 자료를 함께 보면 더 이해가 빠릅니다.

임피던스 제어 PCB란 무엇인가

임피던스 제어 PCB는 특정 배선을 단순 연결선이 아니라 예측 가능한 전송선로로 취급하는 보드입니다. 제조사는 목표값 50Ω, 90Ω, 100Ω 같은 수치를 보고 선폭과 간격을 계산하고, 설계팀은 그 결과를 stackup과 레이아웃 규칙에 반영합니다. 여기서 중요한 점은 임피던스가 CAD 한곳에서만 결정되지 않는다는 것입니다. 코어와 프리프레그 두께, 동박 에칭 후 실제 폭, 솔더 마스크 유무, 기준면 연속성, 테스트 coupon 설계까지 모두 연결됩니다.

그래서 PCB stackup 가이드에서 설명한 적층 구조와 임피던스 제어는 사실상 같은 의사결정의 두 얼굴입니다. 먼저 stackup이 고정돼야 계산이 가능하고, 계산 결과가 다시 선폭과 층 배치를 바꾸기 때문입니다. 고속 신호가 포함된 설계라면 다층 PCB 또는 HDI PCB 단계에서 이 상호작용을 먼저 검토해야 리비전 반복을 줄일 수 있습니다.

“저는 4층 이상 보드에서 50Ω 또는 100Ω 요구가 보이면, 선폭 계산보다 먼저 기준면과 유전체 두께를 잠급니다. 목표값이 같아도 prepreg 한 장 차이로 실제 결과가 5~10Ω씩 흔들릴 수 있기 때문입니다. 이 단계가 늦어지면 Rev.B에서 거의 반드시 배선 재작업이 생깁니다.”

— Hommer Zhao, 창립자 & 기술 전문가

무엇이 임피던스를 결정하는가

실무에서는 임피던스를 여섯 가지 변수로 보는 것이 가장 명확합니다. 선폭, 선과 기준면 사이 거리, 동박 두께, 유전체 Dk, 차동쌍 간격, 구조 타입입니다. 여기서 구조 타입은 microstrip인지, stripline인지, coplanar 구조인지 같은 기하학적 차이를 뜻합니다. 같은 100Ω differential pair라도 외층 microstrip과 내층 stripline은 요구 선폭과 간격이 크게 다를 수 있습니다.

제조 관점에서는 여기에 두 가지를 더 봐야 합니다. 하나는 에칭 보정이고, 다른 하나는 압착 후 두께 공차입니다. CAD에서 5mil로 그려도 에칭 후 실제 폭은 더 좁아질 수 있고, prepreg는 압착 후 resin flow 때문에 계산서의 nominal 두께와 다른 값을 보일 수 있습니다. 그래서 임피던스 제어는 계산 공식보다 PCB 제조 업체의 재료 테이블과 공정 보정치가 더 중요할 때가 많습니다.

50Ω, 90Ω, 100Ω 목표는 언제 쓰는가

50Ω은 single-ended 신호와 RF 라인에서 가장 흔합니다. 반면 90Ω differential은 USB, 일부 카메라 인터페이스, 특정 디스플레이 링크에서 자주 등장하고, 100Ω differential은 Ethernet, LVDS, CAN FD 일부 구조, PCIe 같은 고속 인터페이스에서 많이 요구됩니다. 중요한 점은 숫자 자체를 외우는 것이 아니라 해당 칩셋과 커넥터, 케이블, 표준 문서가 무엇을 기대하는지를 정확히 읽는 것입니다.

예를 들어 설계자는 100Ω differential이라고 생각했는데 실제 커넥터 데이터시트와 시스템 아키텍처는 85Ω 채널을 전제로 하는 경우가 있습니다. 이런 오해는 회로도 단계에서는 잘 드러나지 않고, bring-up이나 EMI 시험에서 뒤늦게 나타납니다. 그래서 전자 설계 검토와 제조성 검토를 함께 묶는 편이 안전합니다.

“현장에서 가장 흔한 실수는 100Ω pair라고 적고 실제로는 spacing만 조정하는 것입니다. differential impedance는 폭과 간격만의 문제가 아니라 기준면 연속성, 비아 stub, 커넥터 핀맵까지 연결됩니다. 저는 5Gbps를 넘는 채널이면 최소한 breakout과 layer transition까지 한 번에 검토합니다.”

— Hommer Zhao, 창립자 & 기술 전문가

계산값과 양산값이 달라지는 이유

임피던스 제어 보드에서 가장 자주 나오는 분쟁은 “계산상 맞았는데 왜 측정값이 다르냐” 입니다. 첫 번째 이유는 재료 데이터가 이상화돼 있기 때문입니다. Dk는 주파수에 따라 달라지고, 동일한 FR-4 계열이라도 공급사와 유리섬유 스타일에 따라 편차가 납니다. 두 번째 이유는 동박 거칠기와 에칭 편차입니다. 특히 외층에서는 trapezoidal trace 형태 때문에 CAD 선폭과 실제 유효 폭이 어긋날 수 있습니다.

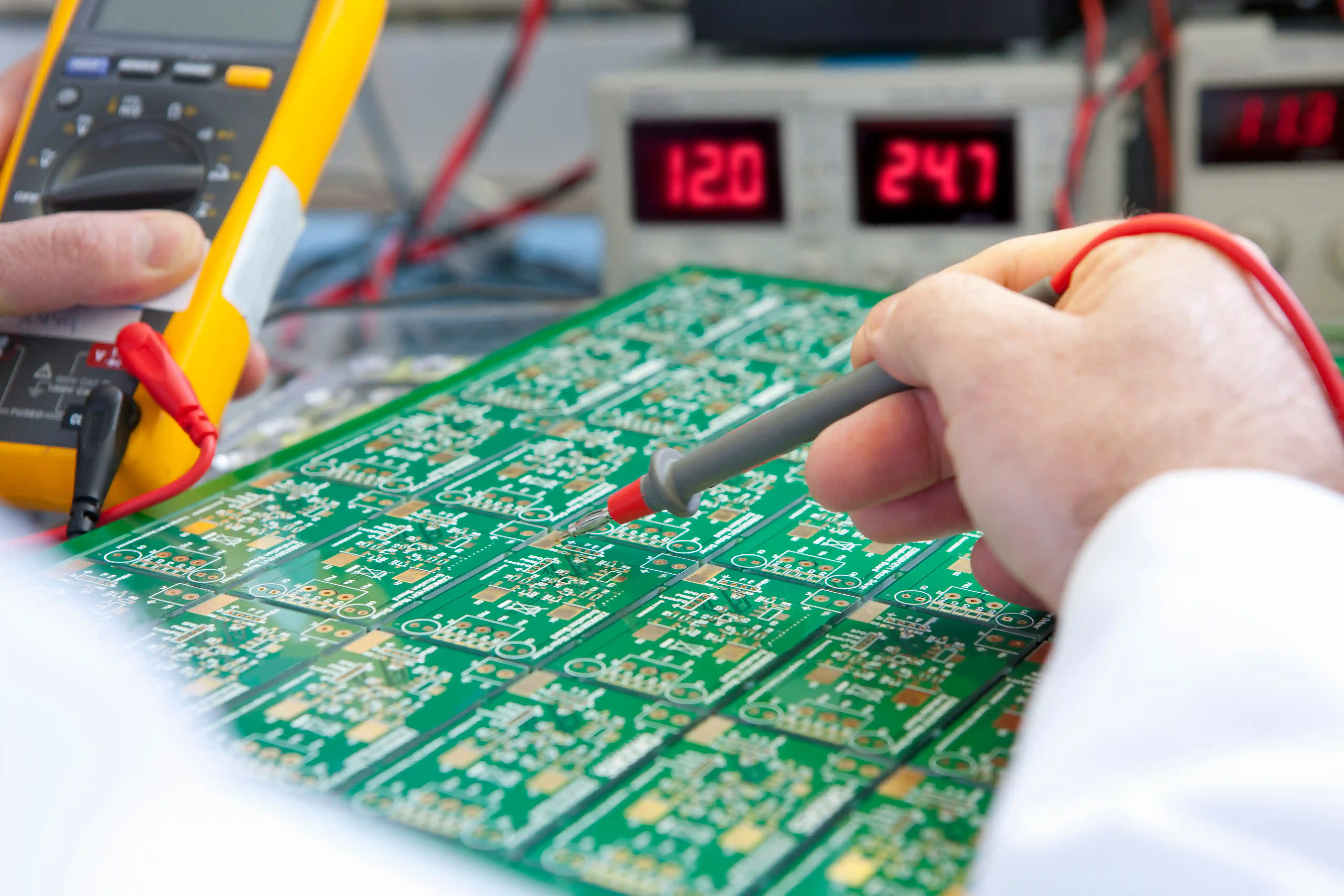

세 번째 이유는 측정 방식입니다. 대부분의 양산 업체는 보드 본체가 아니라 coupon으로 측정하고, TDR 또는 다른 장비 조건에 따라 결과 해석이 달라질 수 있습니다. 네 번째는 조립 이후 환경 변화입니다. 고속 커넥터, 코팅, 압착 구조물, 케이블 전환부는 보드 단품 계산에 없던 discontinuity를 만듭니다. 따라서 임피던스 제어는 bare board 완료가 아니라 PCB 조립, 커넥터 실장, 최종 기능 시험까지 이어지는 시스템 문제로 보는 것이 맞습니다.

임피던스 제어와 stackup, 재료, 비아 설계의 관계

고속 설계에서 임피던스는 독립 항목이 아닙니다. stackup을 바꾸면 선폭이 바뀌고, 선폭이 바뀌면 breakout과 fan-out 공간이 달라지고, 그 결과 비아 개수와 층 전환이 늘어날 수 있습니다. 그래서 via in pad 설계 나 리지드-플렉스 PCB 같은 고밀도 구조에서는 임피던스 제어를 후행 검토로 두면 거의 항상 설계 충돌이 발생합니다.

재료 선택도 중요합니다. 일반 FR-4는 많은 산업용 제품에 충분하지만, 데이터 레이트가 올라가고 손실 예산이 타이트해지면 Rogers PCB 또는 다른 low-loss 재료가 필요할 수 있습니다. 이때 비용은 단순 판재 가격만이 아니라 적층 가용성, 혼합 재료 구조, 리드타임, 가공 경험까지 함께 봐야 합니다. 계산기에서 맞는 값이 나와도 공급사가 안정적으로 생산하지 못하면 의미가 없습니다.

“임피던스는 설계팀의 숫자이면서 동시에 공장의 수율 지표입니다. 저는 허용 범위가 ±7% 이하로 좁아지면 재료 로트, 동박 두께, coupon 위치까지 같이 보지 않으면 안 된다고 봅니다. 이 수준에서는 단순 FR-4 선택 여부보다 공정 반복성이 더 중요해집니다.”

— Hommer Zhao, 창립자 & 기술 전문가

RFQ와 제조 지시서에 무엇을 써야 하는가

공급사에 “임피던스 제어 필요” 한 줄만 보내는 것은 부족합니다. 최소한 목표값, 구조 타입, 레이어 번호, 보드 두께, 동박 조건, 허용 범위, 재료 선호, coupon 요구, 적용 신호명을 함께 적어야 견적 오차와 양산 분쟁을 줄일 수 있습니다. 고속 보드일수록시제품 조립 단계에서 제조사 stackup 제안을 먼저 받고, 그에 맞춰 CAD rule을 업데이트하는 흐름이 더 효율적입니다.

조달팀 관점에서는 가격보다 계산 책임 경계를 분명히 하는 것이 중요합니다. 공급사가 제안한 stackup 기준인지, 고객 제공 stackup 기준인지, coupon 결과 보고를 출하 문서에 포함하는지, 리비전 변경 시 재계산 비용이 발생하는지까지 확인해야 합니다. 이런 항목을 명확히 하면 NPI에서 시간을 절약하고 양산 단계에서도 재작업을 줄일 수 있습니다.

FAQ: 임피던스 제어 PCB에서 자주 묻는 질문

임피던스 제어가 필요하면 무조건 4층 이상이어야 하나요?

꼭 그렇지는 않지만 실무적으로는 4층 이상이 훨씬 유리합니다. 2층에서도 50Ω 설계는 가능하지만 기준면 연속성과 EMI 대응이 어렵고 선폭이 비현실적으로 넓어질 수 있습니다. USB, Ethernet, LVDS 같은 인터페이스는 4층 이상에서 재현성이 높아지는 경우가 많습니다.

50Ω와 100Ω 값은 설계자가 직접 계산해야 하나요, 제조사가 계산해 주나요?

보통 둘 다 관여합니다. 설계자는 목표값과 구조를 정의하고, 제조사는 실제 재료 테이블과 공정 보정치를 반영해 최종 선폭과 간격을 제안합니다. 같은 1.6mm 보드라도 외층 동박이 0.5oz인지 1oz인지에 따라 결과가 달라지므로 제조사 계산을 마지막 기준으로 보는 편이 안전합니다.

임피던스 허용 범위는 보통 어느 정도로 잡나요?

일반 산업용 보드에서는 ±10%가 자주 쓰이고, 더 엄격한 고속 채널은 ±7% 또는 그 이하를 요구하기도 합니다. 다만 허용 범위를 좁히면 재료 선택과 공정 관리 비용이 함께 올라가므로 실제 인터페이스 요구와 테스트 조건을 기준으로 결정해야 합니다.

솔더 마스크도 임피던스에 영향을 주나요?

외층 microstrip에서는 영향을 줍니다. 솔더 마스크 유전율과 두께 때문에 몇 Ω 차이가 발생할 수 있고, 특히 미세 선폭 구조에서는 무시하기 어렵습니다. RF 라인이나 엄격한 고속 pair는 solder mask opening 조건까지 함께 검토하는 편이 좋습니다.

임피던스 제어를 하면 제조 리드타임이 많이 늘어나나요?

무조건 크게 늘지는 않지만 stackup 승인과 coupon 준비 때문에 일반 보드보다 1~3일 정도 추가 검토가 붙는 경우가 많습니다. 저손실 재료, 혼합 적층, HDI가 포함되면 그보다 더 길어질 수 있으므로 시제품 단계에서 먼저 구조를 고정하는 것이 중요합니다.

임피던스 제어 보드도 조립 후 기능 테스트가 필요한가요?

필요합니다. bare board coupon이 합격해도 커넥터, 비아 전환, 케이블, 실장 편차 때문에 실제 시스템 신호 품질은 달라질 수 있습니다. 특히 5Gbps 이상 채널이나 RF 모듈은 조립 후 eye margin, 삽입 손실, 기능 시험을 함께 보는 편이 안전합니다.
