Backplane PCB Fabrication
백플레인 PCB 제작
모듈형 장비, 산업 제어 섀시, 서버, 통신 플랫폼을 위한 백플레인 PCB 서비스입니다. 고다층 구조와 커넥터 공차, 조립 범위를 함께 검토합니다.

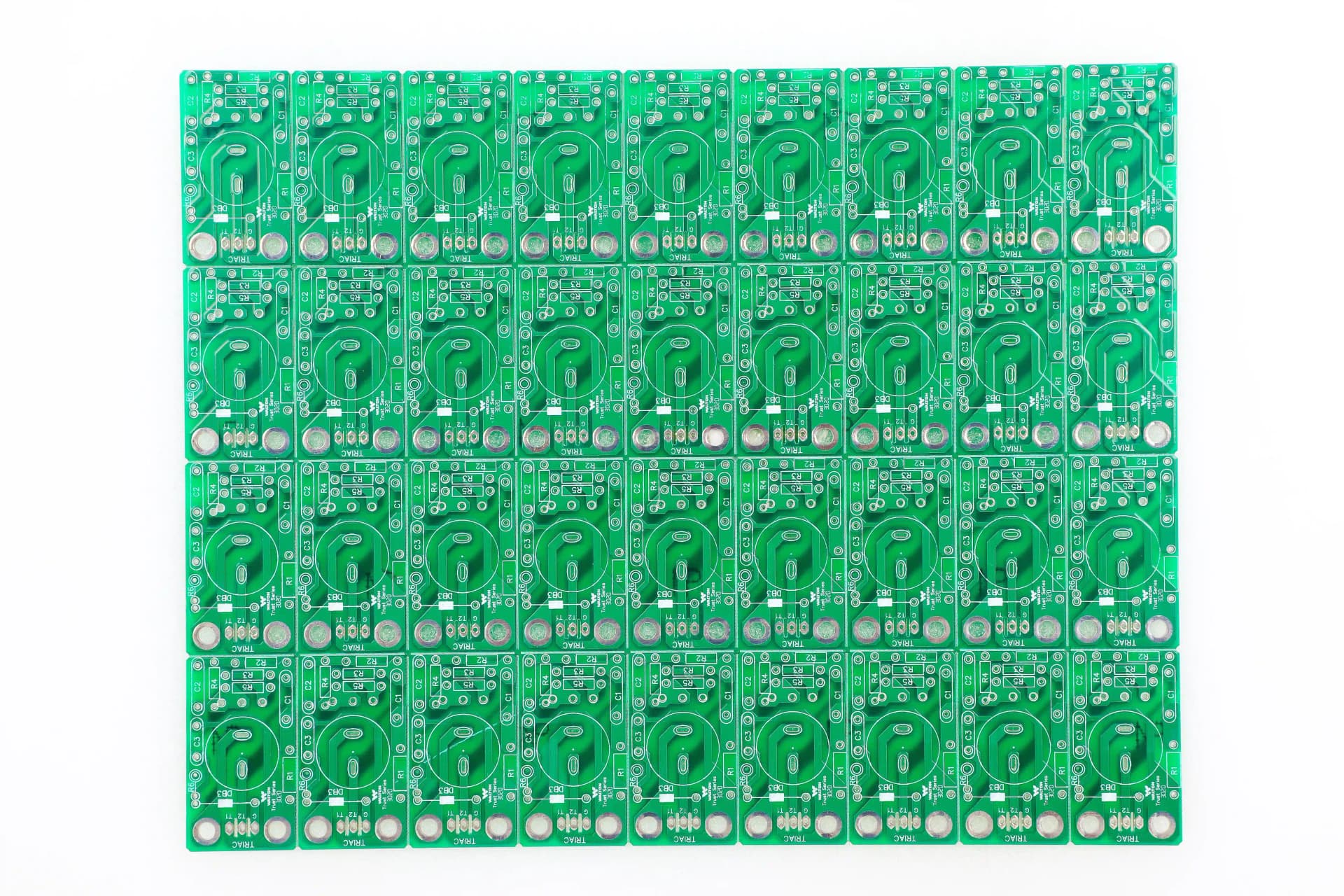

백플레인 PCB는 “큰 보드”가 아니라 시스템 인터커넥트 자체를 만드는 제조 과제입니다
백플레인 PCB는 여러 daughter card나 기능 모듈을 하나의 섀시 안에서 연결하는 핵심 보드입니다. 그래서 일반 다층 PCB와 달리 회로 패턴만 잘 만드는 것으로 끝나지 않고, 커넥터 정렬, 보드 두께, press-fit 홀 공차, 장거리 신호 경로를 함께 검토해야 합니다.
WellPCB Korea는 PCB 제조와 PCB 조립을 분리하지 않고 보드와 커넥터 조립 범위를 같이 판단합니다. 백플레인 프로젝트는 회로도보다 시스템 구조가 먼저 결정되는 경우가 많기 때문에, RFQ 단계에서 슬롯 수와 커넥터 품번까지 같이 정리하는 편이 낫습니다.
다중 슬롯·커넥터 중심 인터커넥트 보드
기계·전기 요건을 함께 검토
press-fit 또는 납땜형 조립 범위 협의
랙, 섀시, 모듈형 장비 중심
백플레인 PCB는 전기 설계와 기계 정합을 동시에 만족해야 합니다
백플레인 구조를 이해할 때는 먼저 backplane이 단순 보드가 아니라 시스템 인터커넥트라는 점을 분명히 해야 합니다. 산업 표준과 제조 관점에서는 IPC기준의 제작 품질과 검사 체계를 바탕으로, 실제 시스템 아키텍처에서는 VPX나 CompactPCI 같은 모듈형 플랫폼에서 요구하는 커넥터 정합과 신호 경로 길이까지 함께 검토하는 편이 안전합니다.
많은 구매 문의가 “고다층 PCB”와 “백플레인 PCB”를 같은 의미로 사용하지만, 실제로는 다릅니다. 고다층 보드는 다층 PCB 제조의 범주일 수 있어도, 백플레인은 여러 카드와 전원, 제어 신호를 연결하는 시스템 보드이기 때문에 커넥터 pin field와 보드 기계 강성이 설계 핵심이 됩니다.
그래서 WellPCB Korea는 백플레인 프로젝트를 단순한 bare board 견적이 아니라 PCB 조립, 전자 어셈블리 제조, Box Build로 이어질 수 있는 시스템 과제로 봅니다. 큰 보드와 고핀수 커넥터는 제조 자체보다 취급과 검사 단계에서 문제가 터지는 경우가 많기 때문입니다.
Key Features
백플레인 PCB에서 중요한 제조 포인트
커넥터 중심 제조 검토
백플레인 PCB는 회로 패턴보다도 슬롯 간 인터커넥트와 커넥터 정렬 정밀도가 더 큰 리스크가 되는 경우가 많습니다.
두꺼운 보드와 큰 패널 대응
백플레인 기판은 일반 제어보드보다 크기와 두께가 커지는 경향이 있어 가공, 취급, 휨 관리 기준이 달라집니다.
고속 신호 경로 검토
차동 pair와 긴 경로가 많은 구조에서는 multilayer stackup과 리턴 패스를 같이 설계해야 신호 무결성 리스크를 줄일 수 있습니다.
press-fit 공차 판단
press-fit 커넥터는 단순 홀 가공이 아니라 완성 홀 직경, 도금, 삽입 하중 조건이 함께 맞아야 안정적입니다.
조립 분리 또는 통합 가능
Bare board만 공급할 수도 있고, 커넥터 조립과 검사까지 묶어 일정과 책임 구간을 단순화할 수도 있습니다.
한국 구매팀용 RFQ 정리
커넥터 part number, 두께, 슬롯 수, 테스트 범위를 미리 정리해 재질문과 재견적을 줄입니다.
Technical Scope
백플레인 RFQ에서 먼저 정리할 항목
이 페이지는 검증되지 않은 초고속 성능 수치를 약속하지 않고, 실제 제조·조립 판단에 필요한 범위 위주로 정리합니다.
| 주력 서비스 | 백플레인 PCB 제작 및 조립 연계 |
|---|---|
| 주요 구조 | 고다층 interconnect backplane |
| 핵심 검토 항목 | 보드 두께, 커넥터 공차, 임피던스, 기계 강성 |
| 권장 제출 자료 | Gerber/ODB++, stackup, 커넥터 데이터시트, 조립 범위 |
| 대표 인터커넥트 방식 | press-fit, soldered connector, cable hybrid |
| 대표 연계 서비스 | 다층 PCB, PCB 조립, Box Build, 전기 테스트 |
| 적합 프로젝트 단계 | NPI, 파일럿, 양산 전환 |
| 검증 방식 | 외관·치수·전기 테스트 범위 협의 |
Decision Guide
언제 백플레인 PCB가 더 맞는 선택인가요
| 선택지 | 우선 목적 | 적합한 상황 | 주의할 점 |
|---|---|---|---|
| 일반 다층 PCB | 보드 자체 기능 회로 | 제어보드, 전원보드, 단일 PCB 중심 제품 | 모듈 간 대량 인터커넥트 요구가 크면 백플레인이 더 적합할 수 있습니다. |
| 백플레인 PCB | 여러 모듈 연결 | 랙·섀시 기반 통신 장비, 서버, 산업용 카드 케이지 | 커넥터 정렬과 기계 공차를 회로 설계보다 늦게 보면 일정 손실이 커집니다. |
| 케이블 하네스 중심 연결 | 유연한 배선 경로 | 모듈 간 거리가 멀거나 진동, 서비스성이 중요한 시스템 | 배선 수가 많고 고밀도 슬롯 구조면 케이블보다 백플레인이 더 효율적일 수 있습니다. |
백플레인 프로젝트는 커넥터 데이터가 빠지면 견적 정확도가 급격히 떨어집니다
백플레인 PCB의 가장 흔한 문제는 보드 층수와 외형만 보내고, 실제 연결 핵심인 커넥터 part number나 삽입 방식은 나중에 정리하는 것입니다. 하지만 backplane에서는 커넥터 pitch와 pin field가 홀 가공, keep-out, stackup, 조립 지그까지 바꾸므로 초기부터 같이 봐야 합니다.
고속 경로가 있다면 stackup 가이드와 설계 기준 정리를 함께 보는 편이 안전합니다. 조립 이후 전기 검증 범위가 중요하다면 PCB 테스트 서비스와 연계해 시스템 bring-up 이전에 결함을 줄일 수 있습니다.
최종 장비 단위 납품이 필요하면 턴키 어셈블리나 Box Build로 연결해 케이스, 배선, 백플레인, daughter card를 한 흐름으로 관리할 수 있습니다.
Process
백플레인 PCB 진행 절차
시스템 구조 파악
슬롯 수, 커넥터 종류, 보드 크기, daughter card 인터페이스를 먼저 정리합니다.
stackup 및 두께 검토
임피던스 요구와 기계 강성을 함께 고려해 multilayer 구조를 조정합니다.
가공 공차 확인
press-fit 또는 고핀수 커넥터에 필요한 홀 가공과 도금 공차를 사전 검토합니다.
제조 및 평탄도 관리
대형·두꺼운 보드의 휨과 패널 취급을 고려해 제작 조건을 설정합니다.

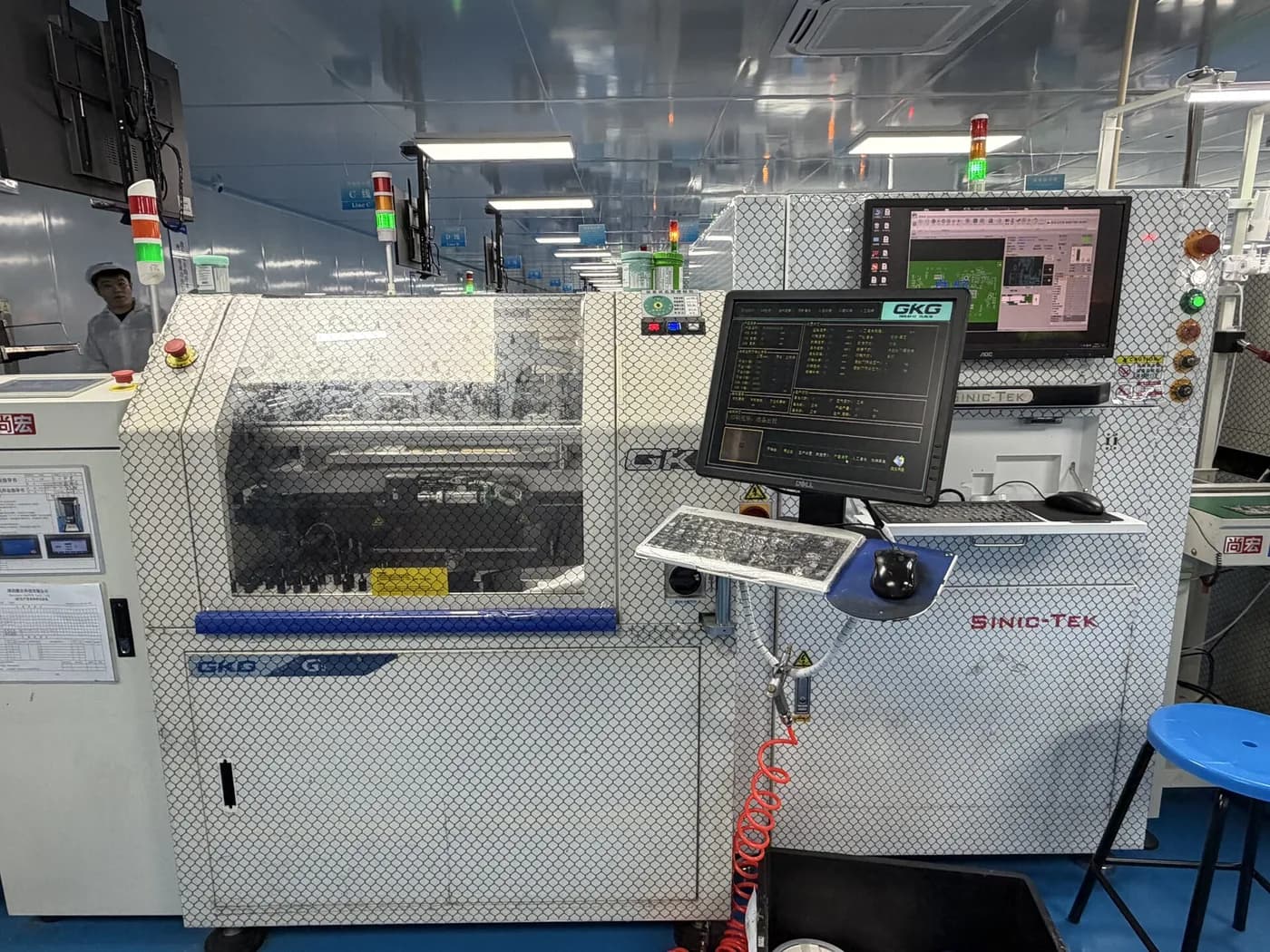

커넥터 조립 및 검사

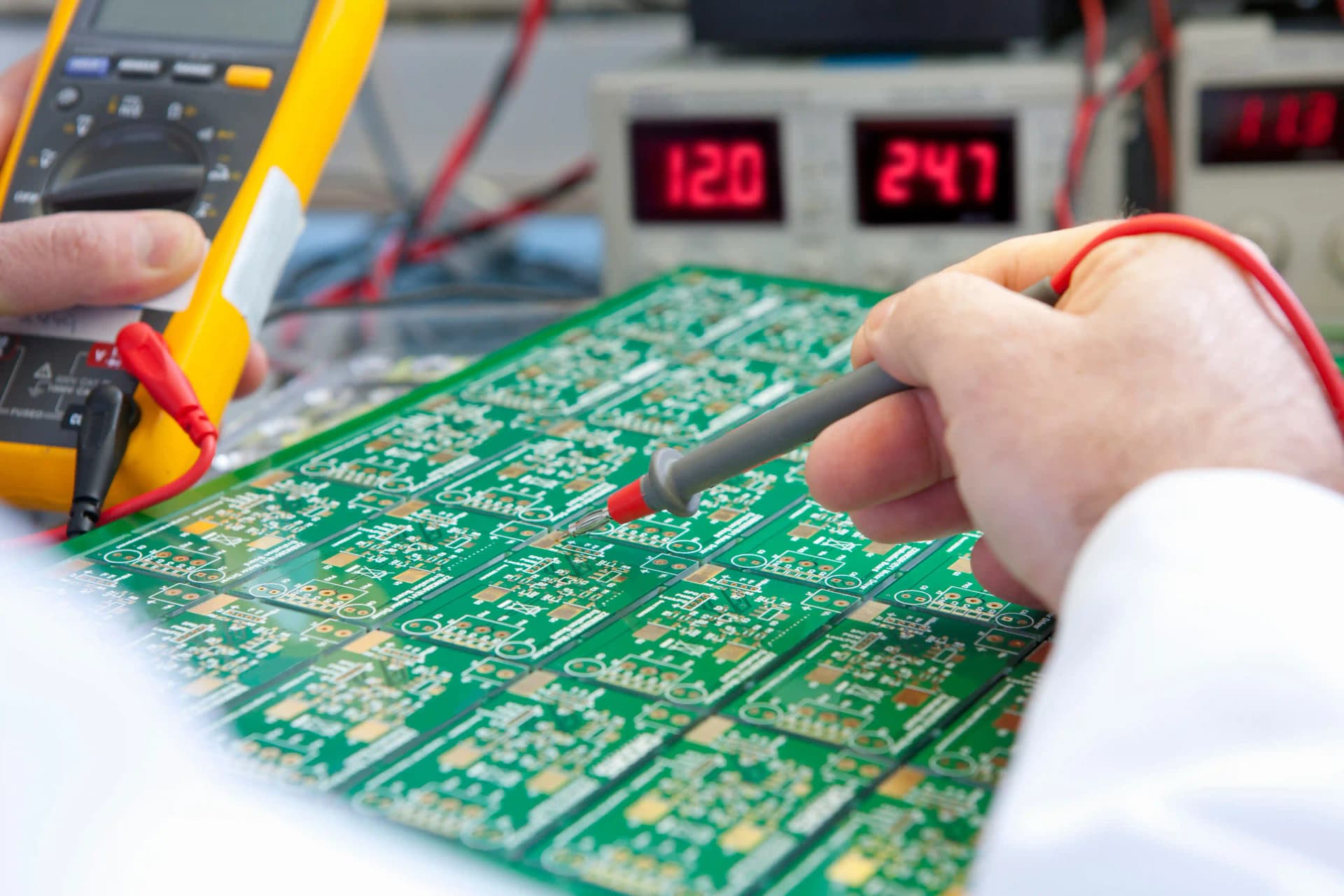

필요 시 커넥터 삽입, 납땜, 외관 검사, 전기 테스트 범위를 확정해 수행합니다.
시스템 통합 연계
원하면 Box Build 또는 전자 어셈블리 제조 단계로 연결해 납품 범위를 넓힙니다.
Applications
대표 적용 분야
통신 장비 섀시
라인 카드와 스위치 모듈을 한 섀시 안에서 연결하는 고밀도 인터커넥트 구조에 사용됩니다.
산업 제어 카드 케이지
PLC, I/O 카드, 전원 모듈을 통합하는 장비에서 유지보수성과 슬롯화가 중요할 때 적합합니다.
서버 및 데이터 장비
전원 분배와 고속 데이터 경로가 섞인 모듈형 플랫폼에서 백플레인 구조가 자주 검토됩니다.
방산·임베디드 플랫폼
VPX 같은 모듈형 구조는 커넥터 정합과 기계 신뢰성이 특히 중요합니다.
"백플레인 PCB는 보드 자체보다 커넥터와 시스템 구조를 얼마나 일찍 같이 정의하느냐가 성공 확률을 결정합니다."
Hommer Zhao, Founder & Technical Expert
FAQ
자주 묻는 질문
백플레인 PCB는 일반 다층 PCB와 무엇이 다른가요?
백플레인 PCB는 단순히 층수가 많은 PCB가 아니라, 여러 daughter card나 모듈을 한 섀시 안에서 연결하는 인터커넥트 보드입니다. 따라서 층수 외에도 보드 두께, 고핀수 커넥터 정렬, press-fit 홀 공차, 임피던스, 긴 신호 경로의 무결성을 함께 관리해야 합니다. 일반 제어보드보다 커넥터 기계 정밀도와 조립 공차 영향이 더 큽니다.
백플레인 PCB에 press-fit 커넥터를 적용할 수 있나요?
적용 가능 여부는 커넥터 규격, 완성 홀 직경 공차, 동도금 두께, 보드 두께, 삽입 하중 조건을 함께 봐야 판단할 수 있습니다. 백플레인 PCB는 press-fit을 많이 사용하지만, 모든 보드가 무조건 press-fit을 쓰는 것은 아닙니다. 납땜형, 하이브리드 조립, 케이블 인터커넥트와의 혼합 구조도 흔합니다.
고속 신호가 있는 백플레인 PCB는 어떤 자료를 보내야 하나요?
Gerber 또는 ODB++, stackup 목표, 보드 두께, 커넥터 part number, 차동 임피던스 목표, 사용 속도 구간, 삽입 손실 민감도, press-fit 여부를 함께 보내는 것이 좋습니다. 백플레인 PCB는 커넥터와 기판을 분리해서 볼 수 없기 때문에, 커넥터 데이터시트가 빠지면 제조 가능성 판단 정확도가 크게 떨어집니다.
백플레인 PCB 제작 후 조립까지 맡길 수 있나요?
가능합니다. Bare board 제조만 분리할 수도 있고, 커넥터 장착과 검사까지 이어지는 PCB 조립 흐름으로 묶을 수도 있습니다. 다만 대형 백플레인 보드는 일반 SMT 보드와 다른 취급, 지그, 삽입 하중 관리가 필요하므로 초기 RFQ 단계에서 조립 범위를 먼저 확정하는 편이 안전합니다.
백플레인 PCB는 몇 층부터 시작하나요?
정해진 시작 층수는 없습니다. 저속 산업 제어 백플레인은 비교적 단순한 다층 구조로도 가능하지만, 고속 통신이나 서버 인터커넥트는 더 많은 레이어와 엄격한 임피던스 관리가 필요합니다. 중요한 것은 층수를 키우는 것 자체가 아니라, 커넥터 pin field와 전원·접지 구조를 얼마나 일관되게 정리했는지입니다.
서버용 초고속 백플레인이나 exotic 저손실 재질도 기본 서비스 범위인가요?
이 페이지는 저장소에 이미 근거가 있는 범위 안에서 백플레인 PCB 제조와 조립 연계를 설명합니다. 따라서 특정 저손실 재질, 112G PAM4급 초고속 성능, 특수 고가공 구조를 기본 제공 범위로 단정하지 않습니다. 그런 요구는 일반 견적보다 선행 엔지니어링 검토 항목으로 보는 것이 맞습니다.
백플레인 PCB RFQ를 시스템 기준으로 정리해 드립니다
보드 크기, 층수보다 먼저 커넥터 품번, 슬롯 수, 두께, 조립 범위를 보내주시면 백플레인 PCB 제작과 조립 가능 범위를 함께 검토해 드립니다.
