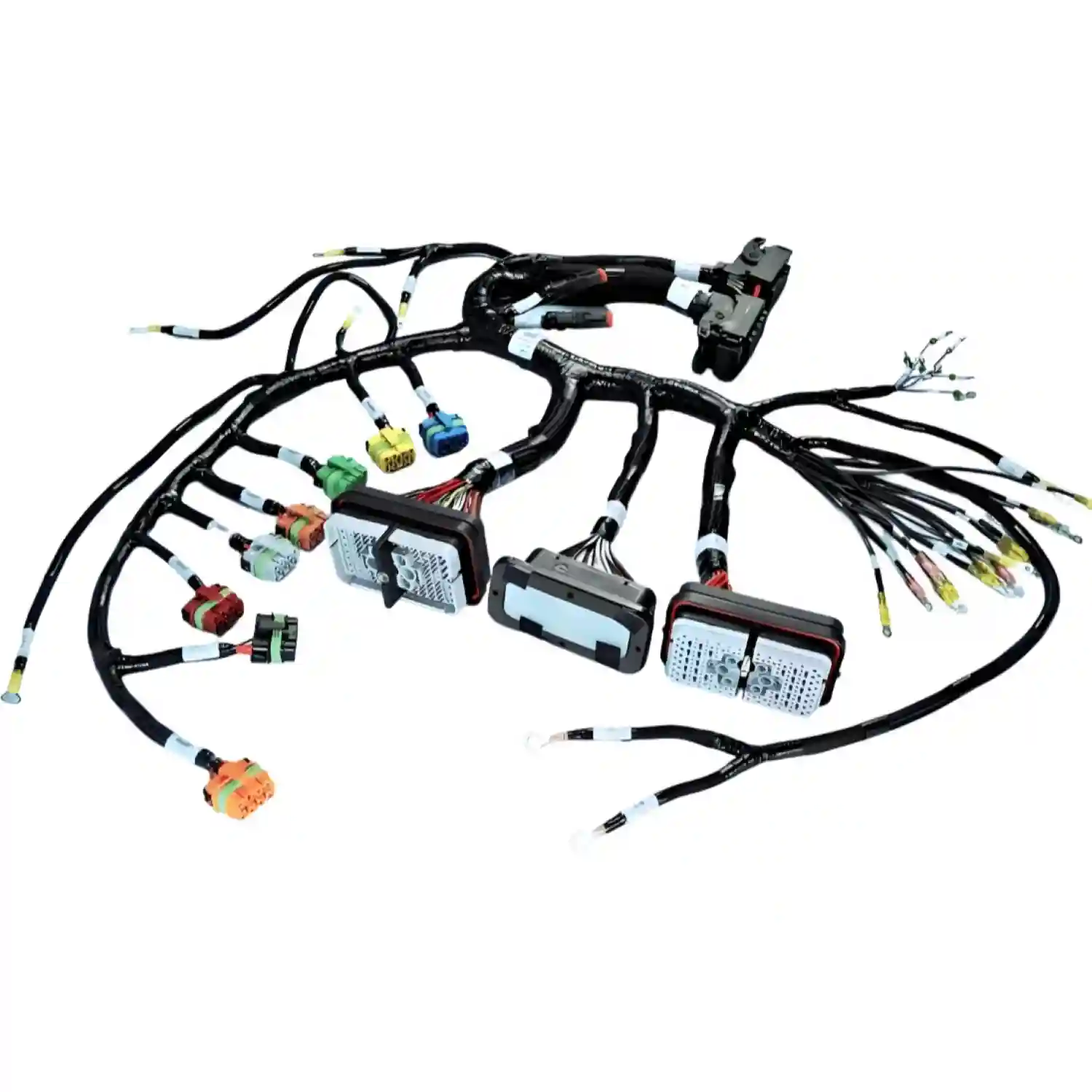

자동차 하네스 clip은 작은 부품이지만 routing, NVH, 열원 분리, 장착 시간, 서비스성에 직접 영향을 줍니다. WellPCB Korea는 automotive wire harness clips를 단품 구매가 아닌 하네스 통합 관점에서 검토합니다.
automotive wire harness clips는 고정 부품이 아니라 조립 전략의 일부입니다
많은 구매팀이 automotive wire harness clips를 검색할 때 clip part number와 단가부터 확인합니다. 하지만 실제 양산에서 더 큰 비용을 만드는 요소는 장착 시간, 라우팅 간섭, 진동 소음, panel fit 불량, 서비스 접근성입니다. WellPCB Korea는 이런 이유로 clip을 단품으로 보지 않고 자동차 하네스, 와이어 하네스, 와이어 하네스 커넥터와 함께 검토합니다.
clip 기본 구조를 이해하려면 cable tie, 패널 관통 보호 개념은 grommet, 인터페이스 설계는 electrical connector개념과 함께 보는 편이 정확합니다. 자동차 프로젝트에서는 clip이 배선 고정만이 아니라 마찰 보호와 커넥터 방향 유도 역할까지 수행하기 때문입니다.
특히 EV와 고기능 차량에서는 clip 위치가 고전압 케이블의 절연 여유, 열원 분리, 정비 공간에 직접 연결됩니다. 케이블 하네스나 제어반 조립 서비스, Box Build까지 범위가 연결되는 프로젝트라면 책임 구간을 초기에 묶는 편이 더 안전합니다.
견적 전에 먼저 고정 조건을 정리해야 합니다
같은 clip이라도 panel 두께, hole shape, bundle 외경, sleeve 압축률이 다르면 결과가 완전히 달라집니다.
- ✓panel 두께와 홀 형상, coating 상태 확인
- ✓bundle 외경과 branch point 위치 검토
- ✓열원, vibration, service access 조건 반영
클립 단품이 아닌 배선 경로와 장착성 기준으로 판단
소음, 마찰, 열원 분리까지 반영한 고정 전략
샘플과 양산 조건 차이를 작업 표준으로 연결
하네스, 커넥터, 제어 모듈 조립까지 연계 가능
구매자 리스크
자동차 하네스 클립 프로젝트가 흔들리는 이유
클립은 저가 부품이지만 현장 비용은 크게 좌우합니다
부품 단가만 보고 선택하면 장착 시간이 늘거나 재작업이 반복될 수 있습니다. 자동차 하네스에서는 clip location이 10초만 늦어져도 전체 takt time에 영향을 줍니다.
패널 공차와 구멍 형상 차이를 무시하면 retention 불량이 발생합니다
도면상 같은 6.5 mm 홀이라도 도장 두께와 성형 편차, burr 상태에 따라 고정력이 달라집니다. clip data sheet와 실제 panel coupon 검증을 함께 봐야 합니다.
클립 위치가 잘못되면 소음과 마찰, 조립 간섭이 동시에 생깁니다
배선 번들이 차체 edge와 마찰하거나 서비스 루프가 부족하면 NVH, abrasion, connector back-out 문제가 누적됩니다. 이 영역은 routing과 clip spacing을 같이 다뤄야 해결됩니다.
EV와 ICE 차량은 같은 고정 전략으로 보기 어렵습니다
전기차는 고전압 라우팅, 배터리 팩 접근성, thermal barrier, 오렌지 케이블 식별이 중요합니다. 엔진룸 하네스의 방식만 복제하면 유지보수성과 안전성이 떨어질 수 있습니다.
가공 역량
WellPCB Korea가 실제로 지원하는 범위
fir-tree clip, edge clip, push mount, bracket 구조 비교
패널 홀 체결형, 판금 edge 체결형, adhesive 보조형, 금속 브래킷 보조형을 실제 조립 환경 기준으로 구분합니다.
branch point와 clip spacing을 하네스 외경 변화까지 반영해 설계
테이프 랩, 보호 슬리브, corrugated tube, foam, grommet 유무에 따라 실제 bundle diameter가 달라지는 점을 반영합니다.
커넥터 삽입 방향과 harness service loop 동시 검토
clip 위치가 맞아도 mating angle이 어색하면 조립 속도가 떨어집니다. connector orientation과 작업자 접근성을 함께 검토합니다.
자동차 OEM 문서 흐름에 맞춘 샘플 검증
시제품 단계에서 panel fit sample, routing board, visual standard, 변경 이력 관리까지 묶어 양산 전환 리스크를 줄입니다.
하네스와 clip sourcing을 같은 일정으로 통합
하네스 부품과 retaining hardware를 별도 발주로 나누지 않고 같은 RFQ 흐름으로 관리해 일정 누락을 방지합니다.
PCB·제어반·box build 연계 가능
클립 설계가 단순 배선이 아니라 센서 모듈, ECU, 충전 유닛, 제어반과 연결되는 경우 전자 조립까지 확장할 수 있습니다.
RFQ와 샘플 검증에서 필요한 체크리스트
clip part number 하나만으로는 양산성을 판단할 수 없습니다. 아래 항목이 먼저 정리되어야 routing과 장착 시간, retention 리스크를 같이 볼 수 있습니다.
클립 종류
주요 clip 적용 구조
Fir-tree clip
차체 홀에 빠르게 삽입할 수 있어 조립성이 좋습니다. 다만 panel thickness와 hole diameter 공차에 민감하므로 샘플 검증이 필수입니다.
Edge clip
드릴 홀 없이 panel edge에 고정할 수 있어 일부 구간에서 유리합니다. edge thickness, coating, 진동 방향을 고려해야 이탈을 막을 수 있습니다.
Bracket + retainer 구조
고하중 또는 service loop 관리가 필요한 구간에서는 금속 또는 성형 bracket과 보조 retainer 조합이 더 안정적일 수 있습니다.
보호 슬리브 연계 클립
corrugated tube나 braided sleeve가 적용된 하네스는 단순 외경 기준이 아니라 압축 복원 특성까지 고려해야 clip fit이 안정됩니다.
공정
automotive wire harness clips 프로젝트 진행 방식
패키지와 고정 지점 파악
차체 panel, bracket, hole, edge, 열원과 움직이는 부품 위치를 확인합니다.
clip family와 routing 전략 선정
clip type, spacing, branch 분기, service loop, connector 방향을 함께 결정합니다.
샘플 하네스와 panel fit 검증
실제 하네스 외경과 panel coupon으로 retention과 장착성을 확인합니다.
작업 표준과 검사 기준 고정
clip 위치 표기, 테이프 랩 길이, 허용 공차, visual standard를 작업 지침으로 정리합니다.
양산 전환 및 변경관리
대체 clip 승인, 패널 변경, bundle OD 변화까지 추적해 SOP 이후 품질 흔들림을 줄입니다.
클립은 하네스 제조와 같이 보아야 더 실용적입니다
자동차 OEM과 Tier 1 팀이 실제로 원하는 것은 단순한 retaining clip 공급이 아니라, 하네스가 차체 안에서 어떻게 고정되고 언제 어떤 순서로 장착되는지까지 포함된 실행 가능한 패키지입니다. 그래서 소량 와이어 하네스 조립 단계부터 clip 위치와 branch 길이를 고정하는 편이 좋습니다.
clip 재질과 품질 시스템은 자동차 공급망의 기본 요구조건과 연결됩니다. 품질 체계는 IATF 16949, 공정 수용 기준의 배경은 IPC공개 설명으로 기본 개념을 맞출 수 있습니다. 실제 프로젝트에서는 승인 부품, visual standard, 변경 이력을 함께 관리해야 합니다.
clip이 ECU, 센서 하네스, charging module과 이어지는 구조라면 PCB 조립, 전자 어셈블리 제조, Box Build까지 한 공급망으로 묶어야 일정 관리가 단순해집니다.
자주 묻는 질문
자주 받는 질문
automotive wire harness clips RFQ에는 어떤 정보가 꼭 필요합니까?
차종보다 중요한 것은 고정 지점과 환경 조건입니다. 패널 두께, 홀 형상, 배선 외경, 하네스 중량, 서비스 온도, 진동, 소음 허용치, 재작업 여부를 함께 주셔야 적절한 fir-tree clip, edge clip, push mount, retainer 구조를 제안할 수 있습니다.
하네스 클립은 커넥터와 별도로 발주해도 괜찮나요?
가능하지만 클립 위치와 커넥터 방향을 분리하면 조립 간섭과 장착 시간이 늘어날 수 있습니다. 특히 엔진룸과 EV 배터리 구간은 branch 길이와 clip spacing, service loop가 같이 맞아야 하므로 하네스 조립과 함께 검토하는 편이 안전합니다.
금속 클립과 플라스틱 클립은 어떻게 구분해서 선택하나요?
금속 클립은 고온과 장력에 유리하지만 절연과 부식 관리가 필요합니다. 플라스틱 클립은 조립성이 좋고 경량화에 유리하지만 재질의 열노화와 화학 노출 조건을 확인해야 합니다. 실제 선택은 온도, 진동, 접촉면 재질, 서비스 수명으로 결정해야 합니다.
전기차 고전압 하네스에서도 같은 클립 전략을 쓰면 되나요?
아닙니다. EV 구간은 고전압 절연거리, 오렌지 식별, 열원 분리, 배터리 팩 구조, 유지보수 접근성을 더 엄격하게 봐야 합니다. 동일한 형태의 clip이라도 spacing과 보호 슬리브, 차폐 구조까지 함께 판단해야 합니다.
하네스 클립 프로젝트에서 가장 자주 발생하는 양산 문제는 무엇인가요?
가장 흔한 문제는 패널 공차와 실제 clip retention force 불일치, 배선 번들 외경 변화, branch point 위치 오차, 조립자 손동작 간섭입니다. 샘플 단계에서 panel coupon과 실제 harness routing을 같이 검증하지 않으면 SOP 이후에도 현장 재작업이 반복됩니다.
클립만 공급받고 싶을 때도 WellPCB Korea가 적합한가요?
단순 부품 구매도 가능하지만, 이 페이지의 강점은 하네스와 clip system을 같이 검토하는 데 있습니다. 부품 단가만 낮춰도 총 조립 시간이 길어지면 전체 원가가 올라가기 때문에, 초기부터 routing과 장착성까지 보는 방식이 더 실용적입니다.
자동차 하네스 clip과 routing을 함께 검토할 파트너가 필요하신가요?
panel 정보, 하네스 도면, 샘플 사진만 있어도 clip type, 위치, 조립성, 양산 리스크를 빠르게 검토해 드립니다.
