스위치 보드 PCBA
Push Button PCB 제작 및 조립
버튼, LED, 커넥터, 하네스가 만나는 사용자 인터페이스 보드를 제조성과 검사 기준까지 함께 맞춥니다.
Push Button PCB는 조작자가 누르는 물리 버튼, 택트 스위치, LED 표시부, 커넥터를 하나의 회로로 묶는 PCBA입니다. 택트 스위치는 정해진 작동력과 stroke를 가진 순간 접점 부품입니다. 멤브레인 스위치 인터페이스는 얇은 키패드와 PCB를 연결해 방수·저프로파일 입력부를 만드는 구조입니다. 이 보드는 단순해 보여도 버튼 높이, 패널 공차, solder volume, 하네스 방향이 조금만 어긋나면 최종 조립에서 바로 불량이 납니다.

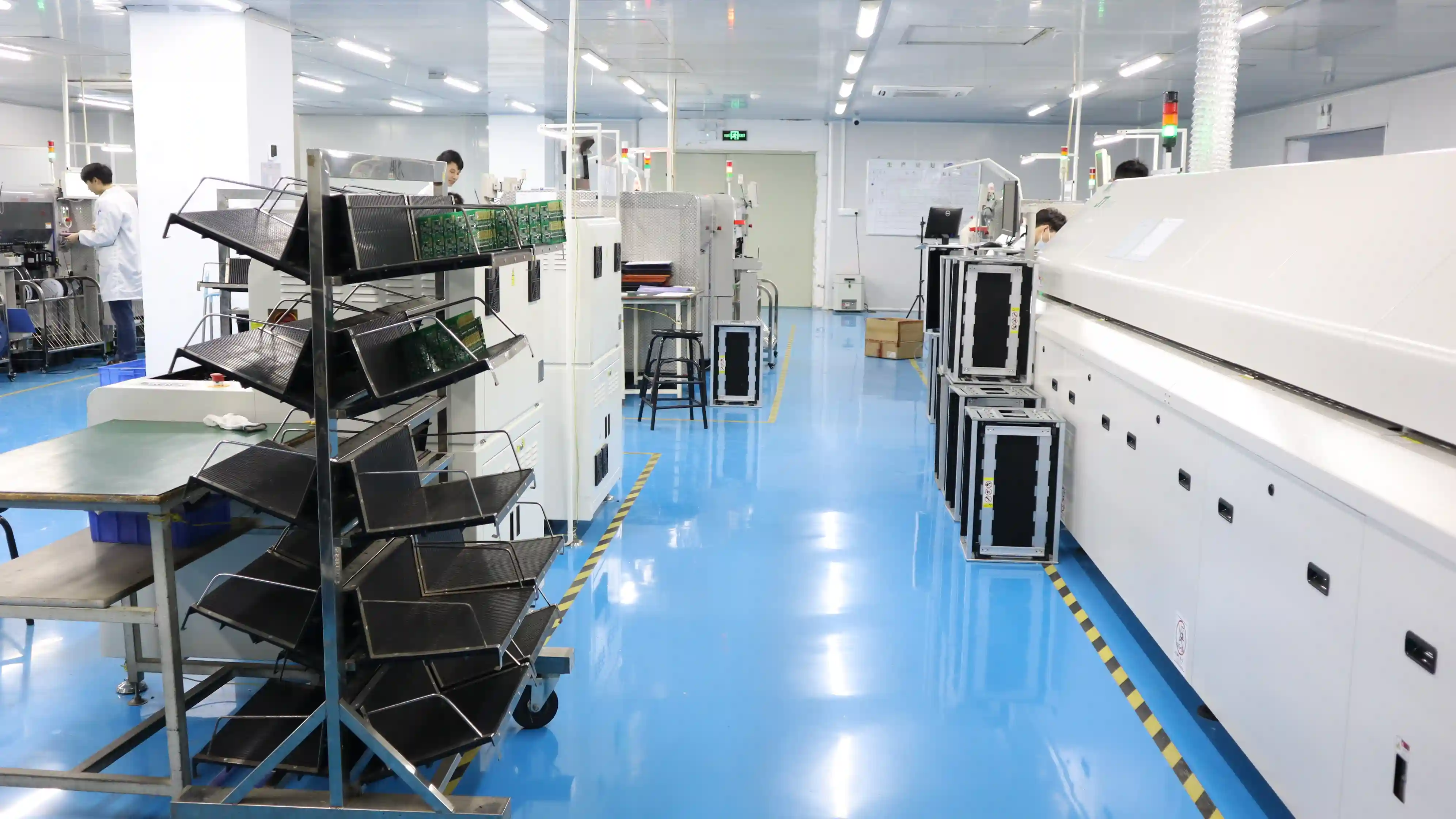

제조 가능 범위
RFQ 단계에서는 스위치 사양만 보지 않습니다. 실제 누름 위치, 전면 패널, 커넥터 방향, 기능 테스트 방법까지 같이 봐야 양산 이관 후 재작업이 줄어듭니다.
지원 보드
FR-4 / FPC / 리지드-플렉스
스위치 유형
택트 / 푸시 버튼 / 멤브레인 인터페이스
조립 공정
SMT / THT / 선택적 솔더링
검사
AOI / 전기 테스트 / 버튼별 FCT
문서 기준
IPC-A-610 / IPC-J-STD-001
연계 품목
LED / 커넥터 / 하네스 / 인클로저
실제 프로젝트 스냅샷
하네스 고객의 PCBA 공급망 통합
2022-Q2 남아프리카 산업 장비 프로젝트에서 기존 와이어 하네스 고객은 산업 장비용 PCB 조립과 전자 부품을 별도 공급사에서 조달하고 있었습니다. WellPCB Korea 팀은 정기 하네스 주문 확인 과정에서 PCBA 요구를 확인했고, 고객 전자 엔지니어와 PCBA 엔지니어를 연결해 IC STM32F105RBT6 sourcing, PCB/PCBA manufacturing integration, Multi-category supply consolidation 범위를 함께 견적화했습니다.
Push Button PCB에서 보는 핵심 리스크
스위치 수명과 납땜 품질 동시 검토
스위치 정격, 작동력, footprint, reflow 가능 여부를 BOM 단계에서 확인해 버튼감 편차와 냉납 리스크를 줄입니다.
LED·버저·커넥터 혼합 조립
표시 LED, 부저, 보드-와이어 커넥터, DIP 스위치가 섞인 제어 보드를 SMT와 THT 혼합 공정으로 운영합니다.
패널 조립성 검토
버튼 높이, 캡 간섭, 스페이서 위치, 인클로저 체결 순서를 함께 확인해 최종 조립 불량을 줄입니다.
하네스와 Box Build 연계
스위치 PCB가 와이어 하네스, 전면 패널, 소형 인클로저와 연결되는 경우 하나의 출하 단위로 검사할 수 있습니다.
오염·습기 보호 옵션
실외 장비나 산업 패널은 컨포멀 코팅, 포팅, 실리콘 키패드 구조를 함께 검토해 사용 환경에 맞춥니다.
기능 테스트 기준 수립
각 버튼 입력, LED 점등, 커넥터 핀맵, 전류 소비를 짧은 FCT sequence로 만들어 lot별 판정을 명확히 합니다.

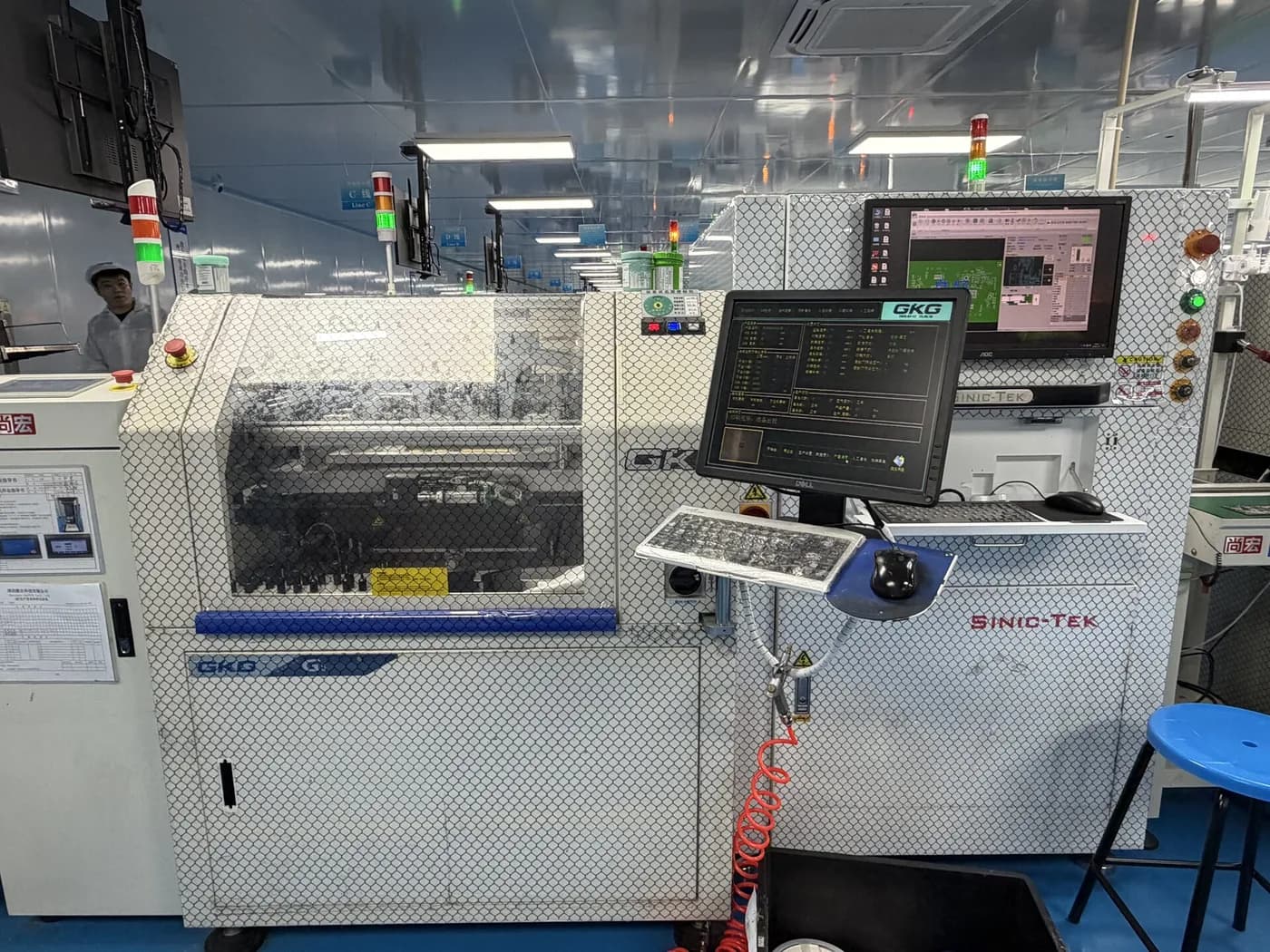

공정 흐름
DFM부터 버튼별 기능 검사까지
일반 PCB 조립처럼 부품만 올리는 흐름으로 끝내지 않습니다. Push Button PCB는 사람이 직접 누르는 제품이므로 조립 후 사용감과 최종 하우징 조건을 같이 확인해야 합니다.
- 1Gerber, BOM, 스위치 데이터시트, 패널 2D/3D 도면을 접수합니다.
- 2DFM에서 스위치 footprint, solder mask, fiducial, 패널 간섭, 테스트 포인트를 확인합니다.
- 3SMT와 THT 공정 순서를 정하고, 열에 민감한 스위치와 LED는 별도 취급 조건을 지정합니다.
- 4AOI, 전기 테스트, 버튼별 기능 테스트로 입력 신호와 표시 기능을 확인합니다.
- 5하네스 또는 인클로저가 있으면 최종 조립 상태에서 커넥터 방향과 버튼 작동감을 재확인합니다.
구매자가 RFQ에 명시하면 좋은 조건
버튼 보드는 단가만 비교하면 문제가 늦게 드러납니다. RFQ에는 목표 작동 수명, 스위치 높이, 전면 패널 두께, LED 색상, 하네스 핀맵, 기능 테스트 기준을 같이 넣는 것이 좋습니다. IPC 품질 기준은 IPC 전자 표준과 표면실장기술의 기본 개념을 참고해 고객 검사 문구로 정리할 수 있습니다.
RFQ 보내기| 스위치 데이터 | 품번, 작동력, 높이, reflow 가능 여부 |
|---|---|
| 기구 조건 | 패널 두께, 캡 높이, 스페이서, 체결 위치 |
| 검사 조건 | 버튼별 입력, LED 점등, 전류, 커넥터 핀맵 |
| 환경 조건 | 습기, 분진, 세척, 코팅 또는 포팅 필요성 |
| 공급 조건 | MOQ, NPI 수량, 양산 forecast, 포장 방식 |
자주 묻는 질문
Push Button PCB는 어떤 제품에 많이 쓰이나요?
산업용 제어 패널, 전동 공구, 의료기기 사용자 인터페이스, IoT 장비, 가전 제어 보드, 계측기 전면 패널에 자주 사용됩니다.
스위치 부품은 직접 지정해야 하나요?
고객 AVL을 우선 적용하지만, 수급이 어렵거나 높이·작동력 조건이 맞지 않으면 대체품 후보를 제안할 수 있습니다. 최종 승인은 고객 승인 BOM 기준으로 진행합니다.
소량 시제품도 가능한가요?
가능합니다. 수량보다 중요한 것은 스위치 높이, 하우징 간섭, 테스트 방법입니다. EVT 단계에서는 5~50대 범위의 소량 검증을 먼저 권장합니다.
두 번째 실제 사례는 어떤 의미가 있나요?
2025-Q2 -> 2025-Q3 호주 자동차 전자 프로젝트에서는 cross-category expansion, multi-department client engagement 방식으로 하네스 고객의 신규 PCB 요구를 PCBA 부서와 함께 견적화했습니다.
품질 시스템 배경은 ISO 9000 계열 기준도 함께 참고할 수 있습니다.
Push Button PCB 견적을 준비하고 계신가요?
Gerber, BOM, 스위치 데이터시트, 패널 도면을 보내주시면 조립성과 테스트 기준을 함께 검토합니다.
