크림핑(Crimping)은 전선과 단자를 기계적 압축으로 접합하는 기술입니다. 납땜과 달리 열을 사용하지 않고, 압착 공구로 단자 배럴을 변형시켜 전선 도체와 밀착된 가스 기밀 결합(gas-tight joint)을 형성합니다. 올바른 크림핑은 원래 전선보다 높은 인장 강도를 제공하며, 자동차·의료기기·산업 장비 분야에서 가장 신뢰받는 접속 방식입니다.
이 가이드에서는 크림핑의 원리부터 공구 선택, 단계별 작업 방법, IPC/WHMA-A-620 품질 기준, 흔한 실수와 해결법까지 실무에 필요한 모든 내용을 정리합니다.
IPC-620 최소 인장 시험 기준 (22 AWG)
자동 크림핑 공정 능력 지수 목표
크림프 높이 허용 공차 (일반 기준)
양호한 크림프 접촉 저항 상한
크림핑 vs 납땜: 왜 크림핑인가?
전자 조립에서 전선을 단자에 연결하는 방법은 크게 크림핑과 납땜 두 가지입니다. 크림핑이 산업 현장에서 표준 공정으로 자리 잡은 이유는 명확합니다.
| 비교 항목 | 크림핑 | 납땜 |
|---|---|---|
| 작업 속도 | 3~5초 / 접점 | 15~30초 / 접점 |
| 진동 내구성 | 우수 (냉간 용접) | 약함 (크랙 발생 가능) |
| 반복 재현성 | 높음 (래칫 공구) | 작업자 숙련도 의존 |
| 열 손상 위험 | 없음 | 절연체·기판 손상 가능 |
| 플럭스 잔류물 | 없음 | 세척 필요 (부식 원인) |
| 자동화 적합성 | 매우 높음 | 웨이브/리플로우 제한적 |
| 품질 기준 | IPC/WHMA-A-620 | IPC-A-610 / J-STD-001 |
💬 Hommer Zhao
“크림핑과 납땜을 놓고 고민하는 분들이 많습니다. 결론부터 말하면, 진동이 있는 환경이라면 크림핑이 정답입니다. 납땜 접점은 반복 진동에 크랙이 생기지만, 크림핑은 냉간 용접으로 형성된 금속 간 밀착 결합이라 기계적 스트레스에 훨씬 강합니다.”
크림핑에 필요한 공구와 재료
1. 와이어 스트리퍼 (Wire Stripper)
전선 피복을 벗기는 전용 공구입니다. 멀티툴이나 칼날로 피복을 벗기면 도체에 흠집이 생기고, 이 흠집이 단선의 원인이 됩니다. 자동 조절 스트리퍼는 AWG 게이지에 맞춰 정확한 깊이로 피복만 제거합니다.
2. 크림핑 공구 (Crimping Tool)
크림핑 공구는 용도와 정밀도에 따라 여러 종류가 있습니다.
| 공구 유형 | 특징 | 적합한 용도 | 가격대 |
|---|---|---|---|
| 래칫 크림퍼 | 다이 완전 닫힘까지 해제 불가, 일정한 압착력 보장 | 절연 단자, 비절연 단자, Molex/JST | ₩30,000~150,000 |
| 유압 크림퍼 | 대단면 전선용, 높은 압축력 | 배터리 케이블, 대전류 터미널 (8 AWG 이상) | ₩100,000~500,000 |
| 핸드 크림퍼 | 단순 구조, 압착력 수동 조절 | 간단한 수리, DIY 작업 | ₩5,000~30,000 |
| 자동 크림핑기 | 크림프 높이 자동 모니터링, 고속 생산 | 양산 라인 (시간당 3,000~8,000개) | ₩5,000,000+ |
3. 크림프 단자 (Crimp Terminal) 종류
크림프 단자는 용도에 따라 다양한 형태가 있으며, 색상 코드로 적합한 전선 게이지를 구분합니다.
- 링 터미널 (Ring Terminal): 볼트나 스터드에 체결. 접지 연결에 주로 사용
- 스페이드 터미널 (Spade Terminal): 슬롯에 끼우는 방식. 탈착이 잦은 곳에 적합
- 버트 커넥터 (Butt Connector): 두 전선을 직선으로 이어주는 원통형 단자
- 블레이드 커넥터 (Blade/Quick Disconnect): 암/수 탭으로 끼워 맞춤. 자동차 배선에 널리 사용
- 핀/소켓 커넥터: Molex, JST, Deutsch 등 하우징에 삽입하는 소형 단자
- 페룰 (Ferrule): 연선 끝을 정리하여 나사 터미널 블록에 삽입. DIN 46228 규격
색상 코드 기준 (절연 단자)
🔴 빨강: 22~18 AWG (0.5~1.0mm²) | 🔵 파랑: 16~14 AWG (1.5~2.5mm²) | 🟡 노랑: 12~10 AWG (4.0~6.0mm²)
와이어 크림핑 단계별 가이드
Step 1: 전선 준비 — 정확한 피복 벗기기
와이어 스트리퍼로 단자 배럴 길이에 맞춰 피복을 벗깁니다. 대부분의 절연 단자는 6~8mm 노출이 표준입니다. 피복을 너무 많이 벗기면 노출된 도체가 쇼트 위험을 만들고, 너무 적으면 배럴 안에서 도체 접촉 면적이 부족해집니다.
피해야 할 실수
칼이나 니퍼로 피복을 벗기면 도체 표면에 미세한 칼자국이 남습니다. 이 흠집 부위에 진동 스트레스가 집중되면 단선으로 이어집니다. 반드시 전용 스트리퍼를 사용하세요.
Step 2: 전선 게이지와 단자 매칭
전선 AWG 게이지와 단자 색상 코드가 일치하는지 확인합니다. 18 AWG 전선에 노란색(12~10 AWG용) 단자를 사용하면 배럴이 너무 커서 충분한 압축이 이루어지지 않습니다. 이 한 가지 실수가 크림핑 불량의 절반 이상을 차지합니다.
Step 3: 단자에 전선 삽입
벗겨진 도체를 단자 배럴 끝까지 밀어 넣습니다. 삽입 깊이를 확인하는 방법: 절연 단자의 경우, 배럴 끝 검사창(inspection window)에서 도체 끝이 보여야 합니다. 비절연 단자는 도체가 배럴을 약간 지나온 상태가 정상입니다.
연선(stranded wire)을 삽입할 때 개별 가닥이 벌어지지 않도록 주의합니다. 가닥 하나라도 배럴 밖으로 빠져나오면 접촉 면적이 줄어들고, 빠져나온 가닥이 인접 회로에 쇼트를 일으킬 수 있습니다.
Step 4: 크림핑 실행
래칫 크림퍼의 다이에 단자 색상에 맞는 위치를 선택합니다. 단자를 다이 홈에 정확히 안착시킨 후, 핸들을 끝까지 쥡니다. 래칫 기구가 “딸깍”하고 해제될 때까지 힘을 유지하세요. 중간에 멈추면 불완전 크림프가 됩니다.
💬 Hommer Zhao
“저는 20년 넘게 하네스 생산 라인을 운영해 왔는데, 크림핑 품질 문제의 80%는 두 가지에서 옵니다. 전선과 단자 사이즈 미스매치, 그리고 불완전 압착. 래칫 공구를 쓰면 두 번째 문제는 물리적으로 발생할 수 없습니다. ₩50,000짜리 래칫 크림퍼가 수백만 원의 불량 비용을 막아줍니다.”
Step 5: 품질 검사
크림핑이 완료되면 반드시 아래 세 가지를 확인합니다.
- 당김 시험 (Pull Test): 전선과 단자를 양손으로 잡고 힘을 주어 당깁니다. IPC/WHMA-A-620 기준에 따르면 22 AWG 기준 최소 3~5N(약 0.3~0.5kgf)의 인장력을 견뎌야 합니다.
- 육안 검사: 도체 가닥이 배럴 밖으로 나오지 않았는지, 단자 변형이 없는지, 피복 손상이 없는지 확인합니다.
- 크림프 높이 측정 (양산 시): 마이크로미터로 크림프 높이를 측정합니다. 단자 제조사가 지정한 높이 범위(통상 ±0.1mm) 이내여야 합니다.
크림핑 7대 실수와 해결법
| # | 실수 | 결과 | 해결법 |
|---|---|---|---|
| 1 | 전선-단자 사이즈 불일치 | 느슨한 접점, 접촉 저항 증가 | 색상 코드 교차 확인 |
| 2 | 불완전 압착 (Under-Crimp) | 진동으로 이탈, 간헐적 단선 | 래칫 크림퍼 사용 |
| 3 | 과도 압착 (Over-Crimp) | 도체 절단, 단자 균열 | 정확한 다이 사이즈 선택 |
| 4 | 피복 과다 벗기기 | 노출 도체 쇼트, 부식 | 단자 배럴 길이 기준으로 스트립 길이 설정 |
| 5 | 피복 부족 벗기기 | 접촉 면적 부족, 높은 저항 | 검사창에서 도체 끝 확인 |
| 6 | 연선 가닥 빠짐 | 인장 강도 저하, 인접 핀 쇼트 | 삽입 전 가닥 꼬아서 정리 |
| 7 | 크림프 후 납땜 추가 | 땜납이 도체를 경화시켜 진동에 취약 | 크림프 단독 사용 (제조사 권장) |
크림프 후 납땜을 하면 안 되는 이유
크림프 접점에 납땜을 추가하면 더 튼튼해질 것 같지만, 실제로는 반대입니다. 땜납이 도체 가닥 사이로 스며들어 경화(wicking)되면, 피복 경계 부근에서 유연한 전선이 갑자기 단단해지는 전이점이 생깁니다. 진동 환경에서 스트레스가 이 전이점에 집중되어 단선이 발생합니다. IPC/WHMA-A-620에서도 크림프 접점의 납땜을 결함으로 분류합니다.
IPC/WHMA-A-620 크림핑 품질 기준
IPC/WHMA-A-620은 와이어 하네스 조립의 국제 품질 표준입니다. 크림핑에 대해 3개 등급으로 합격 기준을 구분합니다.
| 검사 항목 | Class 1 (일반) | Class 2 (산업) | Class 3 (고신뢰) |
|---|---|---|---|
| 크림프 높이 | 제조사 사양 이내 | 제조사 사양 이내 | 제조사 사양 이내, SPC 모니터링 |
| 인장 시험 | 파괴 시험 불요 | 샘플링 시험 | 100% 시험 또는 SPC |
| 벨마우스 | 권장 | 필수 | 필수, 균일해야 함 |
| 도체 노출 | 허용 (전선 직경 이내) | 최소화 | 전선 직경의 50% 이내 |
벨마우스(bell mouth)는 크림프 배럴 양 끝이 살짝 벌어진 나팔 모양을 말합니다. 이 형태가 전선 삽입을 돕고, 배럴 모서리에 의한 도체 손상을 방지합니다. 자동 크림핑기에서는 크림프 포스 모니터링(CFM)으로 매 사이클의 압착력 곡선을 실시간 감시하여 불량을 즉시 검출합니다.
산업별 크림핑 적용

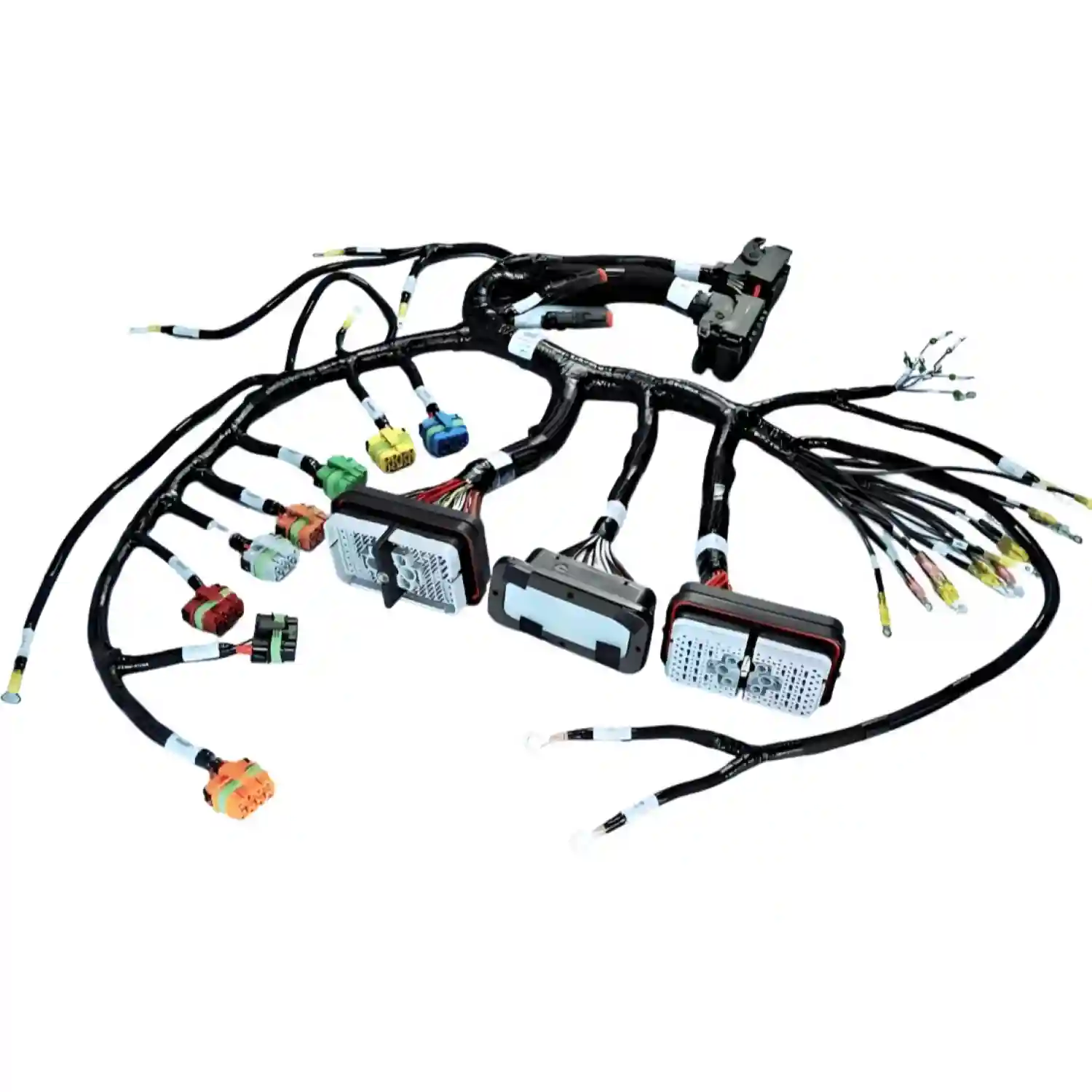

자동차 와이어 하네스
현대 자동차에는 1,500~3,000개 이상의 크림프 접점이 있습니다.자동차 와이어 하네스는 엔진룸의 150°C 고온, 도로 진동, 염수 환경을 견뎌야 합니다. IATF 16949 기준에 따라 크림프 높이 CPK ≥ 1.67, 인장 시험 100%를 요구하는 OEM이 대부분입니다.
의료기기 케이블
의료기기 하네스에서 크림프 불량은 환자 안전 문제로 직결됩니다. IEC 60601 규격에 따라 누설 전류 시험과 절연 내전압 시험을 통과해야 하며, 크림프 접점의 접촉 저항은 4mΩ 이하로 유지합니다.
산업 제어 장비
PLC 배선, 센서 케이블, 산업용 하네스에서는 페룰(ferrule) 크림핑이 표준입니다. DIN 46228 규격 페룰로 연선 끝을 정리하면 나사 터미널 블록에서 개별 가닥이 빠져나오는 문제를 방지합니다. 유럽 산업 표준에서는 연선의 나사 단자 직접 체결을 금지하고 페룰 사용을 의무화하고 있습니다.
양산 크림핑: 수동에서 자동화까지
프로토타입이나 소량 생산은 래칫 핸드 크림퍼로 충분하지만, 양산에서는 자동 크림핑기(applicator)가 필수입니다.
| 항목 | 수동 크림핑 | 반자동 | 전자동 |
|---|---|---|---|
| 생산 속도 | 200~400개/시간 | 1,000~2,000개/시간 | 3,000~8,000개/시간 |
| 품질 일관성 | 작업자 숙련도 의존 | 높음 | 매우 높음 (CFM 모니터링) |
| 초기 투자 | ₩50,000~150,000 | ₩1,000,000~3,000,000 | ₩5,000,000~30,000,000 |
| 적합 물량 | 프로토타입, 100개 미만 | 100~5,000개 | 5,000개 이상 |
💬 Hommer Zhao
“저희 공장에서는 모든 자동 크림핑기에 크림프 포스 모니터(CFM)를 장착하고 있습니다. CFM은 매 크림프마다 압착력 곡선을 실시간으로 분석해서 0.05mm 이하의 크림프 높이 편차도 감지합니다. 육안으로는 멀쩡해 보이는 크림프가 실제로 접촉 불량인 경우를 CFM이 잡아냅니다. 양산 품질 관리의 핵심 장비입니다.”
크림핑 관련 와이어 하네스 제작 의뢰
소량 프로토타입부터 대량 양산까지, 와이어 하네스 제조 전문 업체에 크림핑 작업을 맡기면 다음과 같은 이점이 있습니다.
- 장비 투자 없이 고품질 달성: 자동 크림핑기와 CFM 장비를 보유한 업체가 CPK ≥ 1.33 품질을 보장
- 단자 선정 컨설팅: TE Connectivity, Molex, JST, Deutsch 등 주요 제조사 단자 중 최적 사양 제안
- 인증 대응: IPC/WHMA-A-620, IATF 16949, UL 등 필요한 인증 기준에 맞춘 공정 관리
- 단면 분석 (Cross-Section): 크림프 단면을 현미경으로 촬영하여 도체 압축 상태를 검증
자주 묻는 질문 (FAQ)
크림핑 공구 없이 펜치로 대체할 수 있나요?
펜치나 플라이어로 크림프 단자를 압착하면 균일한 압력이 가해지지 않아 느슨한 접점이 형성됩니다. 진동 환경에서 100% 이탈합니다. 최소한 래칫 크림퍼를 사용해야 IPC-620 기준을 충족할 수 있습니다. 안전이 관련된 회로에는 전용 공구 사용이 의무입니다.
크림프 접점에 납땜을 추가해도 되나요?
안 됩니다. 납땜을 추가하면 땜납이 도체 가닥 사이로 침투(wicking)하여 유연한 전선을 단단하게 만듭니다. 이 경화 부분과 유연한 부분의 경계에서 진동 스트레스가 집중되어 단선이 발생합니다. IPC/WHMA-A-620도 크림프 후 납땜을 결함으로 분류합니다.
크림프 높이(Crimp Height)란 무엇인가요?
크림프 높이는 압착된 단자 배럴의 수직 높이를 마이크로미터로 측정한 값입니다. 단자 제조사(TE, Molex 등)가 지정한 높이 범위 이내여야 올바른 접촉 압력이 형성됩니다. 양산 라인에서는 크림프 높이를 SPC(통계적 공정 관리)로 모니터링하며, CPK ≥ 1.33을 유지합니다.
AWG와 mm² 환산은 어떻게 하나요?
주요 환산: 22 AWG = 0.33mm², 20 AWG = 0.52mm², 18 AWG = 0.82mm², 16 AWG = 1.31mm², 14 AWG = 2.08mm², 12 AWG = 3.31mm², 10 AWG = 5.26mm². AWG 숫자가 작을수록 전선이 굵습니다.
방수 크림프 접점을 만들 수 있나요?
방수 열수축 버트 커넥터를 사용하면 크림프와 동시에 방수 실링이 가능합니다. 내부에 접착제가 코팅된 열수축 튜브가 있어, 히트건으로 가열하면 수축하면서 밀봉합니다. IP67 등급까지 대응할 수 있으며, 자동차 외장 배선이나 선박 전장에서 많이 사용됩니다.
