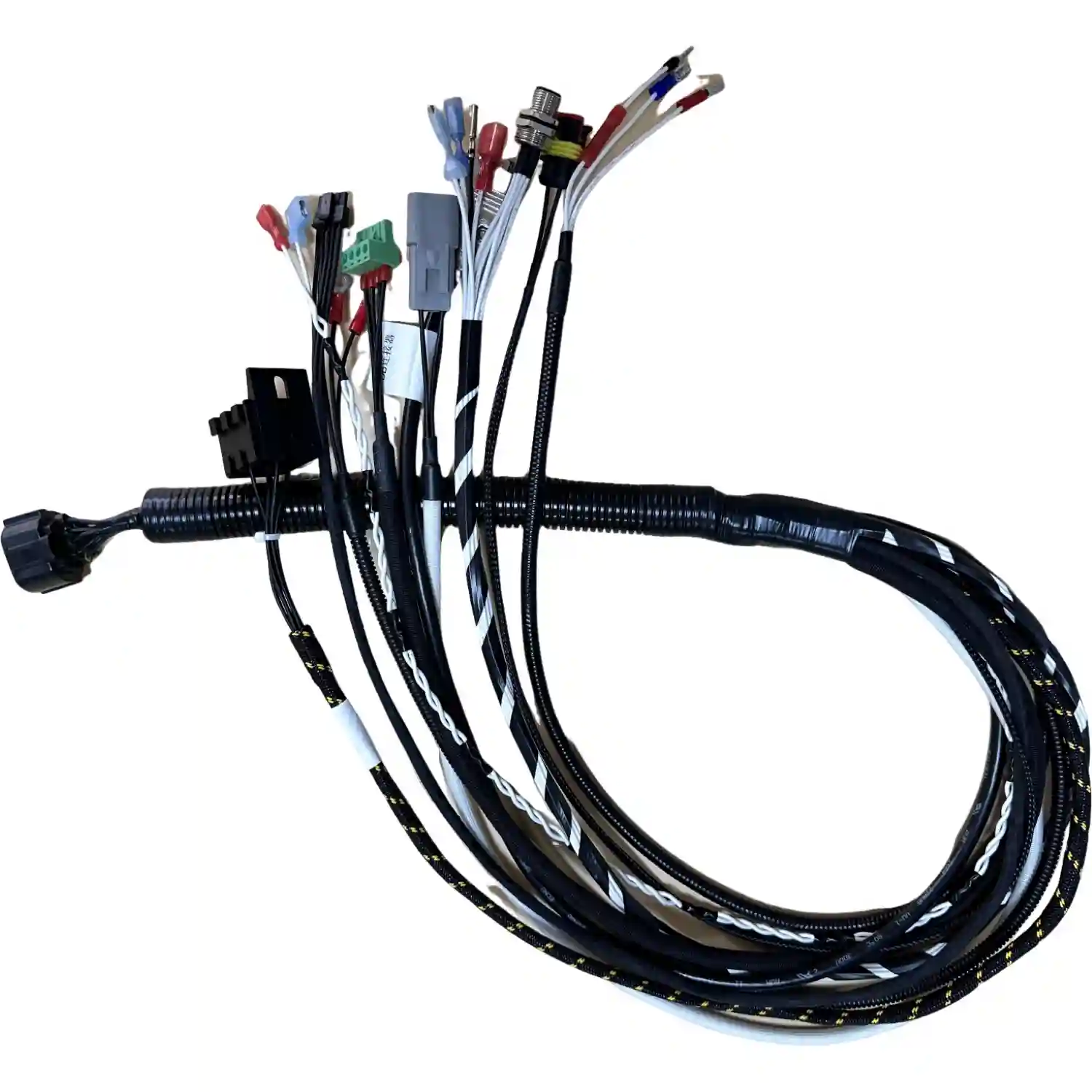

Overmolded Power Cable Prototype 가이드: 실리콘 몰드로 5개 샘플을 검증하는 법

2025-Q3에 한 미국 energy management 회사는 복잡한 custom overmolded power cable 설계를 양산 금형 전에 실제 샘플로 검증해야 했습니다. 케이스 뱅크의 challenge는 production mold가 비싸고 시간이 오래 걸려 초기 NPI에서 소량 실물 검증이 막힌 상황이었고, 기록된 concrete numbers는 “5 sample units produced, 50 pieces raw material allocated, 2 weeks silicone mold creation, 3-4 weeks total sample turnaround”였습니다.

Overmolded power cable은 전원 케이블과 커넥터 접합부 위에 TPE, TPU, PVC, silicone 같은 재료를 성형해 strain relief, sealing, mechanical protection을 하나로 만든 케이블 어셈블리입니다. Silicone mold prototype은hard steel tooling을 만들기 전에 부드러운 실리콘 몰드로 소량 샘플을 제작해 형상, 그립감, 조립성, 전기 검사를 빠르게 확인하는 NPI 방법입니다. Strain relief는 케이블이 당겨지거나 반복 굴곡될 때 도체, 크림프, 납땜부에 응력이 집중되지 않도록 하중을 분산하는 구조입니다.

이 글은 prototype cable assembly를 검토하는 하드웨어 엔지니어, 구매 담당자, 품질 엔지니어가 hard tooling 비용을 쓰기 전에 무엇을 확인해야 하는지 정리한 실무 가이드입니다. 배경은 early-stage NPI입니다. 독자는 이미 connector, cable gauge, pin map의 1차 방향을 정했지만, overmold shape과 sealing 구조가 실제 장비에서 맞는지 아직 확신하지 못하는 buying stage에 있습니다.

“오버몰드 케이블 시제품에서 제가 먼저 보는 숫자는 MOQ가 아니라 샘플 5개로 어떤 검사를 소모할지입니다. 1개는 fit, 1개는 pull, 1개는 bend, 1개는 sealing, 1개는 고객 조립 검증에 써야 NPI 판단이 흔들리지 않습니다.”

— Hommer Zhao, 창립자 & 기술 전문가

왜 hard tooling 전에 silicone mold가 필요한가

전원 케이블 오버몰딩에서 양산 금형은 단순히 모양을 만드는 장비가 아닙니다. 커넥터 housing clearance, cable jacket adhesion, overmold parting line, gate mark, bend exit angle, operator handling을 동시에 고정하는 생산 자산입니다. 금형을 너무 빨리 만들면 cable exit angle 10도 차이, housing rib 간섭 0.5mm, label 위치 15mm 차이 같은 작은 문제가 수천 개 양산품에 반복됩니다.

Silicone mold prototype은 이 위험을 낮추는 저비용 검증 단계입니다. 표준 품질 판정은 IPC electronics standards 체계의 IPC-A-620 workmanship 요구와 연결하고, 전선 절연과 appliance wiring material 판단은 UL safety organization 문맥에서 UL 758 요구를 RFQ에 넣어야 합니다. 방수 목표가 있으면 International Electrotechnical Commission 체계의 IEC 60529 IP 등급을 검사 언어로 바꾸는 것이 좋습니다.

핵심은 샘플 수가 작아도 판단 기준은 작아지면 안 된다는 점입니다. 이번 사례의 5 sample units는 전시용 샘플이 아니라 검증용 샘플이었습니다. 50 pieces raw material allocated라는 숫자는 낭비가 아니라 재성형, 커넥터 손상, 파괴시험, 고객 현장 조립 확인까지 포함한 완충분입니다. 2 weeks silicone mold creation 뒤 3-4 weeks total sample turnaround를 잡으면 구매팀은 hard tooling 승인 전에 실제 손에 잡히는 증거를 얻습니다.

Silicone mold prototype과 hard tooling 비교

두 방법은 경쟁 관계가 아니라 순서 관계입니다. Silicone mold는 설계 리스크를 줄이고, hard tooling은 승인된 설계를 반복 생산합니다. 소량 샘플에서 바로 steel mold로 가면 빠른 것처럼 보이지만, 첫 shot 뒤 커넥터 간섭이나 grip rib 형상이 바뀌면 금형 수정 비용과 일정 손실이 더 큽니다.

RFQ에 넣어야 할 7가지 데이터

1. 케이블과 커넥터의 정확한 revision

RFQ에는 cable gauge, conductor count, jacket material, outer diameter tolerance, connector part number, pin map, keying direction을 같은 revision으로 넣어야 합니다. 같은 12 AWG 전원 케이블이라도 jacket OD가 0.3mm 바뀌면 overmold cavity, strain relief rib, sealing lip 압축률이 달라집니다.

2. Overmold 3D 형상과 금지 영역

3D model에는 grip rib, bend radius, finger clearance, screw head clearance, latch access, label zone이 표시되어야 합니다. 고객 장비 안에서 케이블이 지나가는 공간이 좁으면 overmold body의 높이보다 cable exit angle이 더 큰 문제가 됩니다. cable overmolding 견적에는 반드시 keep-out zone을 함께 보내십시오.

3. 재료 후보와 온도 범위

TPE는 유연성과 촉감이 좋고, TPU는 내마모성이 강하며, PVC는 비용과 가공성이 유리합니다. Silicone은 고온과 저온 범위가 넓지만 접착, 비용, 외관 요구를 별도로 확인해야 합니다. UL 758 wire style, UL 94 flame rating, 장비 온도 범위가 있으면 재료 선정표에 함께 넣어야 합니다.

4. 전기 검사와 mechanical test의 순서

5개 샘플에서 continuity만 보면 부족합니다. 먼저 crimp 또는 solder termination을 확인하고, overmold 후 continuity와 insulation resistance를 다시 확인해야 합니다. 그 다음 pull test, bend check, connector mating, seal check 순서로 샘플을 소모하십시오. 파괴시험을 먼저 하면 고객 조립 확인에 쓸 샘플이 사라집니다.

“5개 샘플이면 검사가 부족해 보이지만, 검사 순서를 잘못 잡는 것이 더 큰 문제입니다. continuity 100% 확인 뒤 pull과 bend에 몇 개를 쓸지 정하지 않으면 마지막에 남는 것은 사진뿐입니다.”

— Hommer Zhao, 창립자 & 기술 전문가

5. 방수 목표를 IP 코드로 쓰기

“waterproof cable”이라고 쓰면 공급사마다 해석이 다릅니다. IP54 splash protection인지, IP67 1m/30min 침수인지, IP68 장시간 침수 조건인지 구분해야 합니다. IEC 60529를 기준으로 목표를 쓰고, prototype 단계에서는 full certification이 아니라 sealing risk screening으로 범위를 좁히는 것이 현실적입니다.

6. 외관 기준과 허용 가능한 tool mark

Energy management 장비처럼 사용자가 만지는 전원 케이블은 기능뿐 아니라 외관도 승인 요소입니다. Silicone mold sample에서는 production mold와 같은 표면 품질을 기대하면 안 되지만, flash 위치, parting line 방향, color mismatch, sink mark 가능성은 미리 봐야 합니다. 이 정보를 양산 금형 DFM에 넘기면 첫 shot 수정 횟수가 줄어듭니다.

7. 샘플 승인 뒤 양산 전환 조건

Prototype pass는 production approval이 아닙니다. Hard tooling 전환에는 cavity 수, cycle time, gate location, material lot, operator work instruction, inspection fixture, packaging drawing이 필요합니다. cable assembly와 high-voltage cable프로젝트는 샘플 승인서에 이 전환 조건을 같이 넣어야 합니다.

5개 샘플을 어떻게 배분할까

사례의 5 sample units produced는 작은 수량이지만, 목적을 나누면 충분한 판단을 만들 수 있습니다. 첫 번째 샘플은 고객 장비 fit과 connector mating에 사용합니다. 두 번째는 pull test와 strain relief 확인에 씁니다. 세 번째는 bend exit와 cable jacket stress를 확인합니다. 네 번째는 sealing 또는 splash screening에 씁니다. 다섯 번째는 고객 내부 전시용이 아니라 양산 금형 DFM 회의에서 비교할 golden sample 후보로 보관합니다.

50 pieces raw material allocated는 이 배분을 가능하게 만드는 보험입니다. 커넥터 방향을 반대로 잡거나, 몰드 안에서 cable jacket이 미끄러지거나, 색상이 고객 하우징과 맞지 않으면 샘플을 다시 만들어야 합니다. 재료가 5개분뿐이면 설계 변경이 아니라 구매 일정 문제가 됩니다. 우리는 보통 prototype RFQ에서 최종 납품 수량보다 큰 raw material buffer를 요청합니다.

품질 기준: IPC-A-620, UL 758, IEC 60529를 어떻게 연결하나

IPC-A-620은 finished cable and wire harness workmanship를 보는 기준입니다. 오버몰딩 자체의 모든 세부를 대신 정하지는 않지만, crimp height, insulation support, conductor damage, solder termination, marking, strain relief 판정 언어를 제공합니다. RFQ에는 Class 2인지 Class 3인지, Class 3가 필요한 회로가 어느 구간인지 적어야 합니다.

UL 758은 appliance wiring material 관점에서 wire style, insulation, temperature, voltage rating을 확인할 때 필요합니다. Overmold compound가 좋아도 내부 전선 rating이 장비 전압과 온도 조건을 못 맞추면 승인할 수 없습니다. IEC 60529는 IP 코드로 방진·방수 목표를 말할 때 유용합니다. 이 세 기준을 섞어 쓰면 “튼튼한 케이블” 같은 모호한 요구가 검사 가능한 문장으로 바뀝니다.

“오버몰드 케이블의 실패는 대부분 한 표준을 몰라서가 아니라 표준 사이의 경계를 놓쳐서 생깁니다. IPC-A-620은 workmanship, UL 758은 wire rating, IEC 60529는 sealing 목표로 나누면 RFQ가 훨씬 선명해집니다.”

— Hommer Zhao, 창립자 & 기술 전문가

구매팀이 피해야 할 실수

• 샘플 5개만 주문하고 파괴시험, 고객 조립, golden sample 보관을 동시에 요구하는 경우
• 케이블 OD tolerance 없이 overmold 3D만 보내 cavity 설계가 흔들리는 경우
• IP67 목표를 말하면서 test method, 침수 시간, connector cap 조건을 정하지 않는 경우
• Prototype silicone mold sample의 외관을 production tooling 수준으로 오해하는 경우
• UL 758 wire rating과 overmold compound flame rating을 같은 항목으로 착각하는 경우
• 샘플 승인 후 hard tooling DFM, fixture, packaging drawing을 새로 시작하는 경우

RFQ 문구 예시

아래 문구는 그대로 복사하기보다 제품 조건에 맞게 숫자를 바꾸십시오. 핵심은 수량, 검사, 표준, 전환 조건을 한 문단에 묶는 것입니다.

• Initial prototype scope: 5 functional overmolded power cable samples using silicone mold process.
• Supplier shall allocate enough raw material for rework and destructive checks; target buffer is 50 cable sets.
• Workmanship shall be reviewed against IPC-A-620 Class 2 unless safety-critical circuits require Class 3 notes.
• Wire selection shall state UL 758 style, voltage rating, temperature rating, and jacket material.
• Sealing target shall state IP code, test duration, connector mating condition, and sample consumption plan.
• Prototype report shall include photos, continuity result, insulation resistance, pull/bend notes, and DFM changes for hard tooling.

자주 묻는 질문

Overmolded power cable prototype은 몇 개부터 의미가 있나요?

최소 5개는 있어야 fit, pull, bend, sealing, golden sample 보관을 나눌 수 있습니다. 1-2개 샘플은 사진 확인에는 충분하지만 파괴시험 뒤 고객 조립 검증에 쓸 수량이 남지 않습니다. 초기 RFQ에는 5-20개 범위를 권장합니다.

Silicone mold prototype은 양산품과 같은 품질인가요?

아닙니다. Silicone mold는 hard tooling 전 설계 검증용입니다. 표면 품질, cycle time, flash control은 production tooling보다 제한적일 수 있습니다. 대신 2 weeks silicone mold creation과 3-4 weeks total sample turnaround로 형상 리스크를 빠르게 줄일 수 있습니다.

오버몰딩 케이블에서 IPC-A-620은 어디까지 적용되나요?

IPC-A-620은 crimp, solder termination, wire damage, insulation support, marking, strain relief 같은 cable assembly workmanship 판정에 적용합니다. Overmold material recipe 자체를 정하지는 않으므로 UL 758 wire rating, UL 94 flame rating, 고객 환경 조건을 함께 써야 합니다.

IP67 목표는 prototype 단계에서 완전히 인증해야 하나요?

보통 prototype 단계에서는 full certification보다 risk screening을 먼저 합니다. IEC 60529 기준의 IP67은 1m/30min 조건으로 알려져 있지만, 실제 검증은 connector mating 상태, cap 사용 여부, cable exit direction을 포함해 고객 장비 조건에 맞춰야 합니다.

50 pieces raw material allocated가 왜 필요한가요?

최종 납품이 5 sample units라도 raw material은 실패와 재작업을 흡수해야 합니다. 커넥터 방향 오류, overmold void, color mismatch, 파괴시험 소모가 발생하면 5개분 재료만으로는 3-4주 일정이 무너질 수 있습니다.

Hard tooling으로 넘어가기 전 어떤 문서를 받아야 하나요?

Prototype report, 3D DFM change list, inspection result, material list, wire UL 758 rating, IPC-A-620 acceptance class, packaging concept, production tooling quotation을 받아야 합니다. 이 7개가 없으면 샘플 승인 뒤 금형 승인 회의가 다시 RFQ 단계로 돌아갑니다.
