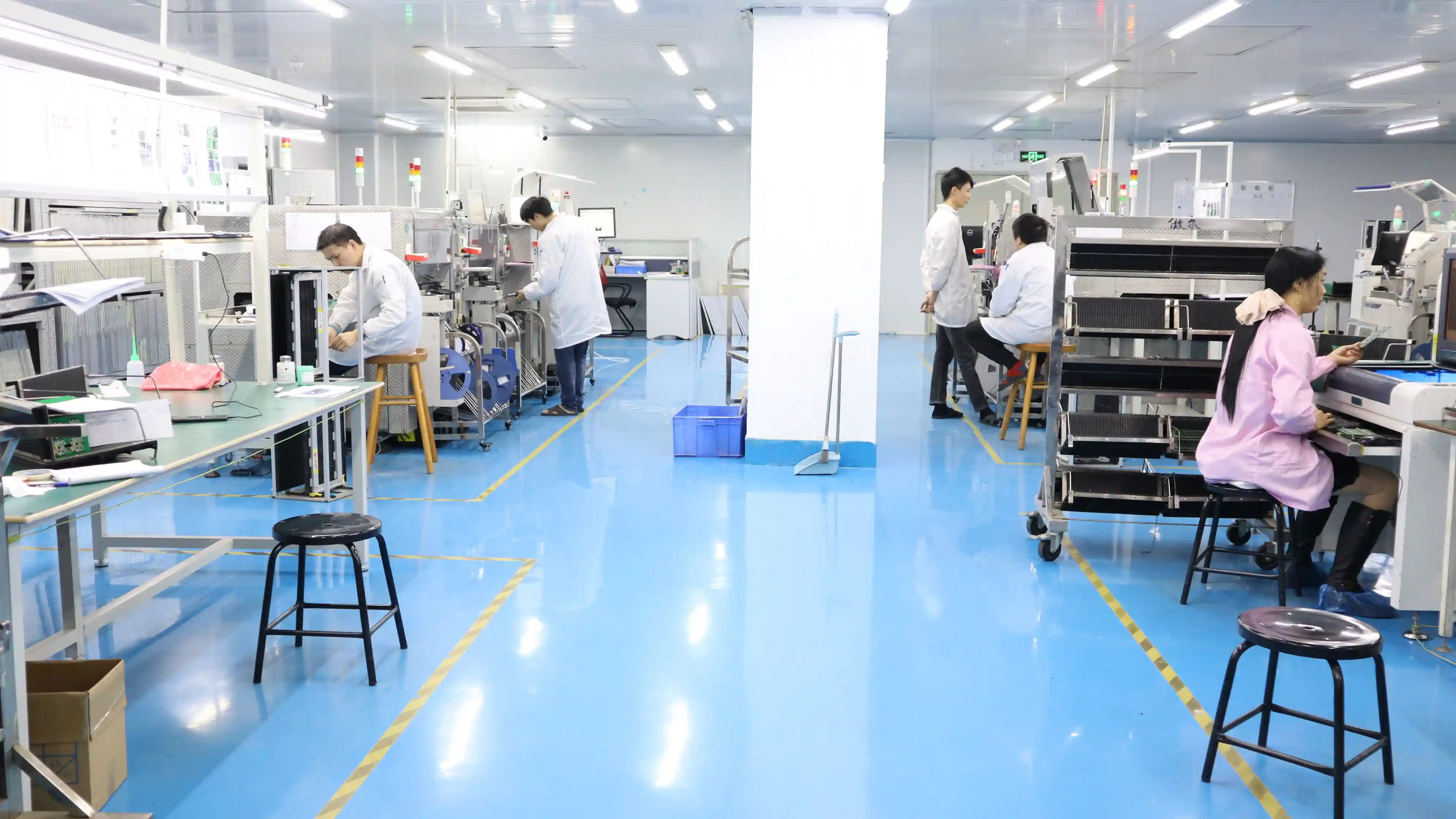

MSL PCB Assembly 가이드: Moisture Sensitivity Level, 베이킹, 개봉 시간, 리플로우 리스크를 어떻게 관리할까

PCB assembly 현장에서 MSL은 종종 단순 보관 규칙처럼 취급됩니다. 하지만 실제로는 개봉 후 노출 시간, 재건조 조건, 리플로우 열 프로파일, lot 추적성이 하나의 흐름으로 묶여야 수율과 신뢰성이 안정됩니다. 포장백 하나를 늦게 열었거나, 건조제 색상만 보고 안심했거나, floor life를 작업지시서에 반영하지 않으면 SMT line이 멈추는 이유가 됩니다.

특히 PCB 조립, SMT 조립, 부품 소싱, DFM·DFA·DFT 검토가 동시에 움직이는 프로젝트일수록 MSL 실수의 비용이 커집니다. BOM 승인만 끝났다고 바로 생산 가능한 것이 아니라, 부품 포장 상태와 개봉 이력, reel 분할 여부, 건조 캐비닛 보관 기준이 같이 맞아야 합니다.

배경 개념은 JEDEC J-STD-033 moisture handling guidance, reflow soldering, semiconductor package 자료를 함께 보면 이해가 빠릅니다. 이 글은 규격 원문을 그대로 옮기기보다 한국 구매팀과 제조팀이 RFQ, 입고, NPI, 양산 전환에서 무엇을 확인해야 하는지 실무 기준으로 정리합니다.

“MSL 문제는 대개 리플로우 오븐에서 터지지만, 원인은 창고와 키팅에서 시작됩니다. 제가 보는 현장 불량의 상당수는 부품이 24시간 더 노출됐다는 단순한 관리 누락에서 출발합니다. 1장의 traveler 기록이 X-ray 재판정보다 먼저 필요할 때가 많습니다.”

— Hommer Zhao, 창립자 & 기술 전문가

MSL이란 무엇이고 왜 PCB assembly에 직접 영향을 주는가

MSL은 Moisture Sensitivity Level의 약자로, 표면실장 부품이 대기 중 수분을 흡수한 뒤 리플로우 열에 노출될 때 어느 정도 위험해지는지를 구분하는 체계입니다. 패키지 내부에 흡수된 수분은 240~260°C 수준의 무연 리플로우에서 급격히 팽창할 수 있고, 그 결과 패키지 균열, delamination, popcorn 현상, 내부 접합 손상이 생길 수 있습니다. 이 문제는 외관검사만으로는 바로 드러나지 않아 더 위험합니다.

즉 MSL은 “부품이 젖었다”는 단순 표현이 아니라, 조립 후 field failure 가능성을 줄이기 위한 예측 기준입니다. 같은 MCU라도 패키지 타입과 몰딩 구조가 다르면 MSL 1일 수도 있고 MSL 3 또는 MSL 5a일 수도 있습니다. 그래서 BOM에 제조사 품번만 있으면 충분한 것이 아니라, 패키지와 포장 상태, 라벨 정보, lot/date code까지 함께 봐야 합니다. 이런 이유로 부품 대체 승인이나 규제 문서 관리와 달리, MSL은 생산 시작 직전까지 살아 있는 운영 데이터입니다.

어떤 시점에 MSL 관리가 무너지는가

많은 팀이 입고 검사만 통과하면 안심하지만, 실제 문제는 그 이후에 생깁니다. vacuum bag를 열고 일부 수량만 line에 쓰고 남은 reel을 다시 선반에 올려두는 순간부터 위험이 시작됩니다. 여기에 생산 일정 변경으로 8시간 대기, feeder 준비 지연 4시간, 야간 교대 인수인계 누락이 겹치면 floor life 판단이 모호해집니다. 이때 기록이 없으면 엔지니어는 보수적으로 전량 재베이킹하거나, 반대로 무리하게 생산해 잠복 불량을 떠안을 수밖에 없습니다.

그래서 MSL은 품질팀 단독 업무가 아니라 구매, 창고, 키팅, SMT, NPI 엔지니어가 공통 언어로 써야 합니다. 특히 SPI 관리나 AOI·X-ray 검사는 눈앞의 인쇄·실장 품질을 잡아주지만, 이미 수분 손상을 입은 패키지의 잠복 결함까지 완전히 대신해주지는 못합니다. 검사 공정이 많다고 MSL discipline을 생략할 수 없는 이유입니다.

“MSL 3 부품을 개봉한 뒤 72시간을 넘기는 순간부터는 생산성보다 추적성이 더 중요해집니다. 이때 시간을 정확히 모르면 베이킹을 하더라도 원인분석이 흐려지고, 안 하면 field return 위험이 남습니다. 저는 항상 line 효율보다 기록 완전성을 먼저 봅니다.”

— Hommer Zhao, 창립자 & 기술 전문가

베이킹은 만능 해법이 아니라 통제된 복구 절차다

현장에서 가장 흔한 오해는 “의심되면 그냥 bake 하면 된다”는 생각입니다. 하지만 베이킹은 포장 재질, 온도 허용치, 라벨 정보, reel 상태, 공급사 권고 조건을 함께 확인한 뒤 실행해야 하는 복구 절차입니다. 지나친 온도나 시간이 오히려 tape, tray, marking, solderability에 영향을 줄 수 있고, 반복 베이킹은 부품 외형과 접합 신뢰성을 흔들 수 있습니다.

즉 베이킹의 질문은 “할까 말까”가 아니라 “무슨 근거로, 어떤 조건으로, 몇 회까지 허용할까”입니다. 이 정보가 traveler와 MES, 또는 최소한의 lot 기록에 남아 있어야 재작업 판단이 가능합니다. 전기 테스트와 X-ray 검사가 합격해도, 베이킹 이력이 불명확하면 자동차·의료·산업 제어 프로젝트에서 승인 리스크가 남습니다.

NPI와 양산에서 MSL 운영 방식은 달라야 한다

시제품 NPI에서는 수량이 적고 일정 변경이 잦기 때문에, MSL 리스크가 오히려 양산보다 더 큽니다. 20개만 쓰고 남은 reel이 이틀 뒤 다시 필요해질 수 있고, engineering hold 때문에 line이 중단될 수도 있습니다. 따라서 NPI는 개봉 단위 최소화, 잔량 라벨링, open time 수기라도 즉시 기록하는 방식이 중요합니다.

반면 양산에서는 수기보다 시스템화가 핵심입니다. feeder 준비, reel issue, return to stock, 건조 캐비닛 입출고가 하나의 흐름으로 이어져야 하며, 교대조가 바뀌어도 floor life 판단이 흔들리면 안 됩니다. 자동차나 의료 프로젝트처럼 추적성 요구가 강한 경우에는 MSL 기록이자동차 품질 체계나 의료용 PCB 조립 승인 자료와 직접 연결됩니다.

“NPI에서는 한 reel을 아끼려다 전체 일정이 늦어지는 경우가 많습니다. MSL 민감 부품은 샘플 단계부터 소분 전략과 잔량 관리 규칙을 먼저 정해야 합니다. 저는 50장 이하 파일럿에서도 최소 1개의 재사용 시나리오를 미리 가정해 두라고 권합니다.”

— Hommer Zhao, 창립자 & 기술 전문가

구매팀과 엔지니어가 RFQ 단계에서 미리 물어야 할 질문

MSL 관리는 생산팀만의 일이 아니므로 RFQ 단계에서 이미 질문이 시작돼야 합니다. 승인된 부품이 cut tape로 오는지 full reel로 오는지, 대체 부품의 MSL이 더 엄격한지, 공급사 라벨을 그대로 유지할 수 있는지, 고객 지정 date code 제한이 있는지를 먼저 봐야 합니다. 부품 단가만 같아도 패키지와 MSL이 다르면 생산 운영비가 올라갈 수 있습니다.

• MSL 3 이상 또는 공급사 특별 취급 조건이 있는 부품이 BOM에 포함돼 있는가
• full reel, tray, tube, cut tape 중 어떤 포장 형태로 입고되는가
• 잔량 재사용과 재포장을 허용할 것인가, 아니면 lot 분리 보관할 것인가
• 베이킹 허용 여부와 최대 횟수를 공급사 데이터시트 또는 공정표에 반영했는가
• 고객 감사 시 open time, bake log, line issue 기록을 제출할 수 있는가

이 다섯 가지가 명확하면 line stop과 불필요한 재베이킹을 크게 줄일 수 있습니다. 반대로 이 질문이 비어 있으면, 실제 문제는 생산일 오전 10시에 터지고 의사결정은 오후 4시까지 미뤄집니다.

현장에서 바로 쓰는 MSL 운영 체크리스트

실무적으로 가장 효과적인 방법은 MSL을 별도 문서로만 두지 않고, 입고 검사표와 키팅 traveler, SMT line issue 기록, 잔량 반납 라벨에 같은 항목을 반복 반영하는 것입니다. 현장이 바쁜 날일수록 사람은 기억보다 눈앞의 라벨을 믿습니다. 따라서 기록 위치가 한 군데만 있으면 누락되기 쉽고, 반대로 같은 데이터가 세 군데 이상 맞물리면 교대조가 바뀌어도 판단이 유지됩니다.

예를 들어 구매팀은 공급사 포장 상태와 date code, 창고팀은 개봉 시각과 건조 보관 위치, SMT 엔지니어는 line 투입 시각과 잔량 반납 시각을 남겨야 합니다. 이것이 과해 보일 수 있지만, 실제로는 popcorn 불량 한 번으로 lost board 20장과 rework 인력 1일치가 발생하는 비용보다 훨씬 작습니다. 특히 BGA, QFN, 대형 FPGA, 고가 RF 모듈처럼 부품 단가가 높은 프로젝트에서는 MSL discipline이 곧 원가 통제입니다.

• 입고 즉시 moisture barrier bag 파손 여부와 HIC, desiccant 상태를 사진으로 남깁니다.
• MSL 3 이상 추정 품목은 일반 자재와 분리해 보관 위치를 고정합니다.
• 개봉 시각은 작업지시서가 아니라 reel 또는 tray 단위 라벨에도 바로 기록합니다.
• engineering hold가 발생하면 남은 floor life를 즉시 계산해 다음 교대조에 전달합니다.
• 잔량 반납 시 남은 수량, 누적 노출 시간, 재포장 시각을 함께 표시합니다.
• 베이킹이 발생한 lot는 재작업 lot와 구분해 추후 품질 분석이 가능하도록 분리 관리합니다.

이 체크리스트는 특별한 소프트웨어가 없어도 실행할 수 있습니다. 중요한 것은 완벽한 자동화보다 먼저 판단 기준을 고정하는 일입니다. 초기에는 수기라도 시작하고, 반복 불량이 줄어드는 것을 확인한 뒤 MES나 바코드 시스템으로 옮기는 편이 현실적입니다.

FAQ

MSL 1 부품은 아무렇게나 보관해도 되나요?

아닙니다. MSL 1은 상대적으로 floor life 여유가 큰 편이지만, 라벨 손상, lot 혼입, 포장 파손 관리는 여전히 필요합니다. 특히 동일 품번의 서로 다른 date code가 섞이면 추적성이 깨지고, 자동차나 의료 프로젝트에서는 그 자체가 NCR 사유가 될 수 있습니다.

MSL 3 부품은 왜 현장에서 가장 자주 문제가 되나요?

현장에서 많이 쓰이는 MCU, 메모리, RF IC, PMIC 중 상당수가 MSL 3 구간에 걸리기 때문입니다. 이 레벨은 “조금만 관리하면 된다”고 느껴져 방심하기 쉽지만, 개봉 후 수일 단위 지연과 야간 교대 인수인계 누락이 겹치면 실제로는 가장 많은 재평가를 부릅니다.

floor life를 넘겼는지 애매하면 무조건 베이킹하는 편이 안전한가요?

항상 그렇지는 않습니다. 베이킹은 부품 포장 재질과 공급사 허용 조건을 따라야 하며, 반복 횟수가 늘수록 marking, tape, solderability에 부담을 줄 수 있습니다. 기록이 애매하면 먼저 lot, open time, 보관 조건을 확인하고, 필요 시 공급사 지침에 맞는 조건으로 복구 절차를 실행하는 편이 맞습니다.

cut tape 부품도 MSL 관리가 필요한가요?

필요합니다. 오히려 cut tape는 원래의 moisture barrier bag 정보가 분리되기 쉬워 위험할 수 있습니다. 소량 NPI에서 cut tape를 많이 쓰는 경우에는 재포장 라벨, 개봉 시각, 잔량 사용 계획을 별도로 남기지 않으면 line 재투입 판단이 흐려집니다.

X-ray나 AOI가 합격이면 MSL 리스크는 끝난 것 아닌가요?

아닙니다. AOI는 외관과 배치 오류를, X-ray는 hidden joint와 void 일부를 봐주지만, 내부 delamination이나 장기 신뢰성 저하를 모두 대신해주지는 못합니다. MSL은 검사 이전의 예방 관리 체계로 이해해야 합니다.

고객이 반드시 보내야 할 자료는 무엇인가요?

최소한 BOM, 승인 대체 범위, 공급사 지정 여부, 품질 기준, 목표 수량, 리드타임, lot/date code 제한을 함께 보내는 편이 좋습니다. MSL 3 이상으로 보이는 패키지나 bake-sensitive 부품은 데이터시트 링크 또는 특별 보관 요구도 같이 전달해야 RFQ 오차를 줄일 수 있습니다.

마무리 체크포인트

MSL 관리는 공정이 복잡해서 어려운 것이 아니라, 작은 기록이 끊기면 전체 판단이 흐려져서 어려워집니다. 개봉 시각, 잔량 수량, 건조 보관 위치, 베이킹 이력, line 투입 시각만 명확해도 대부분의 분쟁은 예방할 수 있습니다. 한국 팀이 해외 EMS 파트너를 평가할 때도 설비 사진보다 먼저 이 다섯 가지 기록 흐름을 확인하는 편이 더 실질적입니다.
