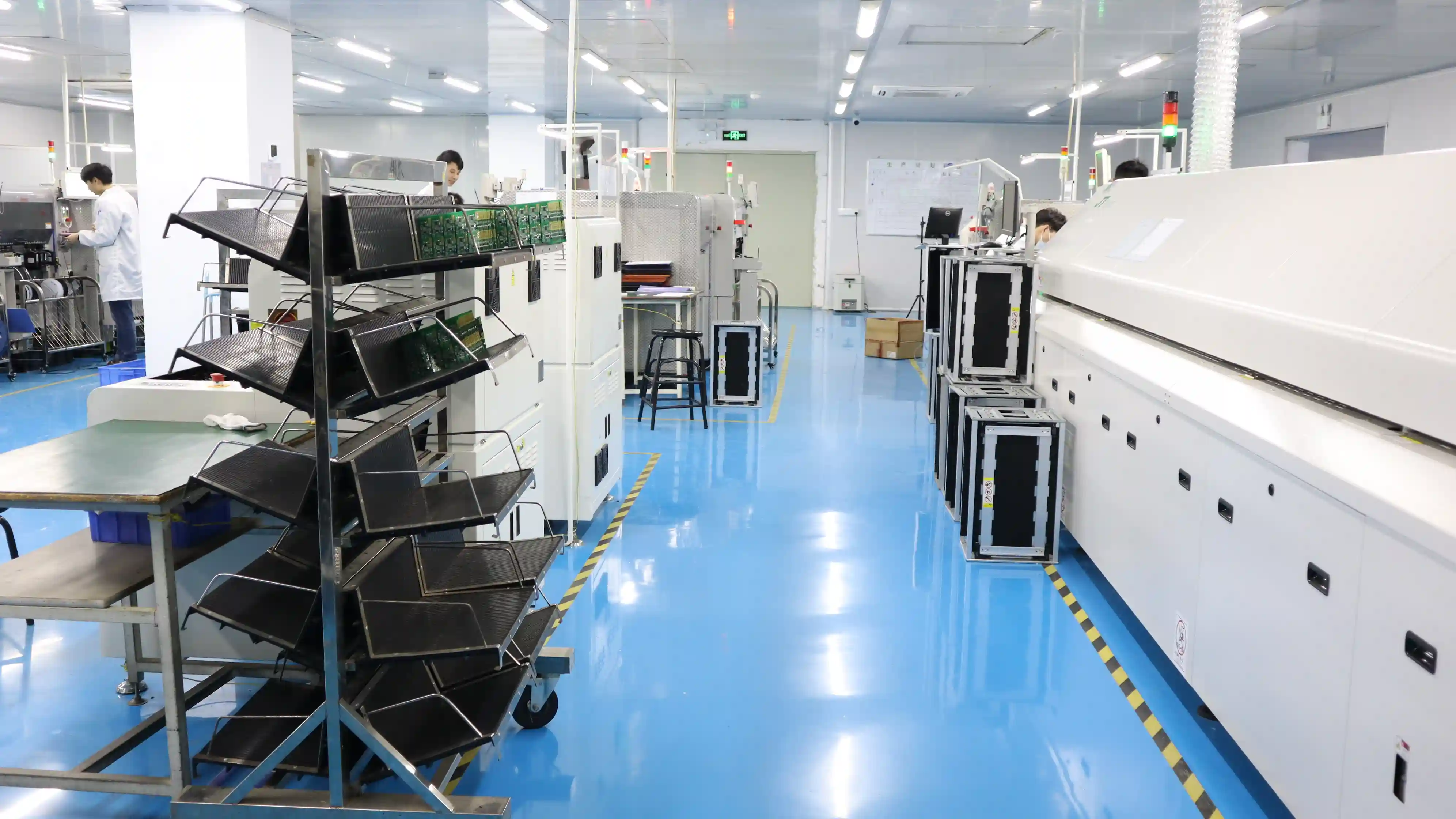

SMT 스텐실 설계 가이드: 두께, aperture, step stencil을 어떻게 결정해야 수율이 올라갈까

SMT 수율이 흔들릴 때 많은 팀은 pick and place 오정렬이나 reflow profile부터 의심합니다. 하지만 실제 현장에서는 그보다 앞단인 stencil 설계와 printing 조건에서 이미 불량의 씨앗이 만들어지는 경우가 많습니다. 같은 BOM과 같은 장비를 써도 stencil 두께, aperture reduction, wall finish, support 방법이 맞지 않으면 solder paste transfer efficiency가 흔들리고, 그 결과는 브리징, insufficient solder, head-in-pillow, void 증가, tombstone처럼 뒤 공정에서 더 비싼 문제로 돌아옵니다.

그래서 PCB stencil service는 단순 부자재 발주가 아니라 SMT assembly 수율을 결정하는 공정 설계의 일부로 봐야 합니다. 특히 0.4mm pitch QFN, BGA, 0201, thermal pad, mixed-technology 보드에서는 stencil 선택 하나가 first pass yield를 2~5%p 이상 흔들 수 있습니다. 이 글에서는 thickness 선택, aperture 가공 방식, step stencil 적용, cleaning 주기, NPI 체크포인트를 한국 시장의 PCB assembly 실무 관점에서 정리합니다.

기본 배경으로는 surface-mount technology, solder paste, 그리고 전자 조립 품질 문맥을 이해하는 데 도움이 되는 IPC standards를 함께 보면 좋습니다.

“저는 stencil을 소모품이 아니라 양산 수율을 결정하는 tooling으로 봅니다. 0.12mm와 0.15mm 차이, aperture corner radius 1개 차이 때문에 BGA와 QFN 불량률이 1%p 이상 바뀌는 프로젝트를 자주 봤습니다.”

— Hommer Zhao, 창립자 & 기술 전문가

SMT stencil이 실제로 하는 일은 무엇인가

Stencil은 solder paste를 패드 위에 원하는 위치와 부피로 반복 전사하는 금속 마스크입니다. 말은 단순하지만 역할은 매우 중요합니다. 부품 실장은 pick and place가 하고 접합은 reflow가 만들지만, 그 접합부에 들어갈 solder의 출발점은 printing에서 결정됩니다. 즉 stencil이 잘못 설계되면 뒤 장비가 아무리 정밀해도 문제를 완전히 되돌리기 어렵습니다.

이 때문에 stencil 설계는 pad geometry, component package, paste type, board flatness, support strategy, expected yield와 함께 검토해야 합니다. 한국의 빠른 NPI 환경에서는 Gerber와 centroid는 확인해도 stencil aperture review를 충분히 하지 않은 채 생산을 시작하는 경우가 있는데, 이 단계에서 1시간 더 검토하는 편이 양산 후 3일 디버깅보다 훨씬 저렴합니다.

Stencil thickness를 어떻게 정해야 하나

가장 먼저 묻는 질문은 보통 “0.12mm로 갈까, 0.15mm로 갈까”입니다. 그러나 두께는 숫자 하나로 끝나는 선택이 아닙니다. 두꺼우면 paste volume은 늘지만 fine-pitch에서 release가 불안정해질 수 있고, 얇으면 미세 패드에는 유리하지만 thermal pad나 큰 connector pad에서 solder 부족이 생길 수 있습니다.

따라서 두께는 가장 어려운 미세 패드와 가장 많은 volume이 필요한 대형 패드 사이의 타협으로 정합니다. 한 장의 보드에 0201과 대형 shield can pad가 같이 있으면 보통 standard thickness만으로는 최적점을 찾기 어렵고, 이럴 때 step stencil이나 aperture segmentation까지 같이 봐야 합니다.

“Stencil thickness는 평균 패드가 아니라 최악 패드 기준으로 잡아야 합니다. 90% 부품이 잘 찍혀도 나머지 10%가 BGA open이나 QFN bridge를 만들면 양산 품질은 실패입니다. 그래서 저는 초도 양산에서 0.01mm 차이도 반드시 기록으로 남깁니다.”

— Hommer Zhao, 창립자 & 기술 전문가

Aperture design이 수율을 바꾸는 이유

많은 엔지니어가 stencil을 pad 1:1 복사로 생각하지만, 실제로는 그렇게 단순하지 않습니다. Fine-pitch QFP나 QFN에서는 패드 그대로 뚫으면 paste가 과다 전사되어 bridge가 늘 수 있고, thermal pad는 한 덩어리로 크게 열기보다 window-pane 형태로 분할하는 편이 void와 float를 줄이는 경우가 많습니다.

Aperture reduction은 보통 몇 %로 일괄 적용하기보다 부품 family별로 접근하는 편이 안전합니다. 예를 들어 0.5mm pitch QFP는 가로폭만 축소하고 길이는 유지할 수 있고, center pad는 50~70% 커버리지 목표 안에서 여러 개 window로 나누어 flux outgassing과 solder pooling을 제어할 수 있습니다. 이 판단은 SPI 데이터와 연결해 검증해야 실제 의미가 있습니다.

Area ratio와 aspect ratio는 왜 중요한가

Stencil aperture에서 paste가 안정적으로 빠져나오려면 단순히 면적이 큰 것만으로는 부족합니다. Opening의 너비와 길이, stencil 두께가 함께 만들어내는 release 조건이 맞아야 합니다. 여기서 자주 언급되는 것이 area ratio와 aspect ratio입니다. 절대 기준은 장비와 paste, wall finish에 따라 달라질 수 있지만, 실무에서는 area ratio 0.66 이상을 중요한 경계로 보는 경우가 많습니다.

이 숫자는 설계 검토에서 매우 유용합니다. Gerber를 보는 단계에서 “이 aperture는 두께 0.15mm로는 release가 불안정하겠다”를 미리 판단할 수 있기 때문입니다. 만약 release 여유가 부족하면 stencil 두께를 줄이거나, opening 형상을 바꾸거나, 해당 부품의 pad design을 다시 보는 선택지가 생깁니다. 양산 후 cleaning 주기만 늘려서 해결하려 하면 보통 한계가 빨리 드러납니다.

Electropolish, nano coating, laser cutting은 언제 의미가 있나

Fine-pitch 제품이나 반복 양산 프로젝트에서는 stencil 제조 방식도 수율에 영향을 줍니다. 일반적으로 laser cutting은 정밀성과 리드타임 면에서 표준 선택이지만, 미세 aperture가 많을수록 wall roughness와 paste release 특성이 더 민감해집니다. 이때 electropolish를 적용하면 aperture wall이 더 매끄러워져 전사 반복성이 개선되는 경우가 있습니다.

Nano coating은 모든 프로젝트에 필수는 아니지만, 고밀도 BGA나 저잔사 공정에서 underside 오염과 paste sticking을 줄이고 싶은 경우 검토할 가치가 있습니다. 다만 coating은 만능 해법이 아니며, 잘못된 두께 선택이나 support 불량을 가리는 용도로 쓰면 기대보다 효과가 작습니다. 우선순위는 언제나 aperture 설계와 printing setup이 먼저입니다.

“코팅 stencil이 수율을 살리는 경우는 분명 있지만, 보통은 마지막 10% 개선 단계입니다. 초도 양산에서 먼저 봐야 할 것은 support pin 위치, squeegee condition, cleaning interval, 그리고 aperture segmentation입니다. 여기서 잡히는 개선 폭이 더 큽니다.”

— Hommer Zhao, 창립자 & 기술 전문가

Step stencil은 언제 써야 하나

한 보드 안에 fine-pitch IC와 대형 power connector, shield frame, through-hole intrusive reflow pad가 함께 있으면 standard thickness 하나로 모두 만족시키기 어렵습니다. 이런 경우 step stencil이 유효합니다. 특정 영역은 얇게 만들어 bridge를 줄이고, 다른 영역은 두껍게 만들어 solder 부족을 막는 방식입니다.

다만 step stencil은 설계가 맞아도 인쇄 조건이 따라주지 않으면 오히려 관리 포인트가 늘어날 수 있습니다. Squeegee 압력, board support, wipe 조건을 다시 세팅해야 하고 step transition 근처의 print quality도 확인해야 합니다. 따라서 NPI에서 한 번에 끝낼 자신이 없는 경우에는 먼저 standard stencil + aperture 최적화로 데이터 확보 후 step 적용 여부를 결정하는 편이 실무적으로 안전합니다.

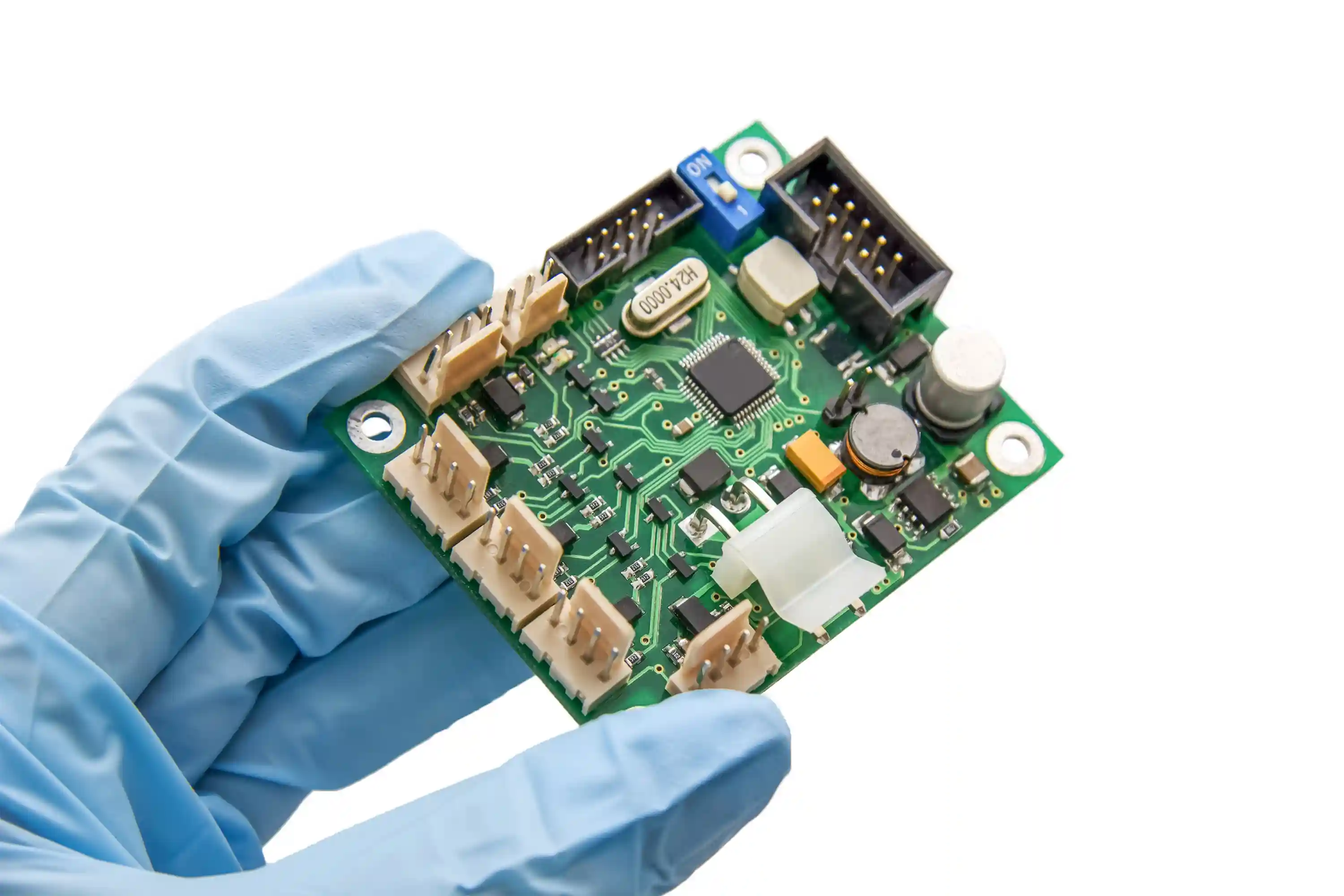

Stencil 설계와 SPI 데이터는 반드시 같이 봐야 한다

좋은 stencil 설계도 데이터 없이 판단하면 주관이 됩니다. 그래서 초도 생산에서는 검사 전략과 함께 SPI trend를 보고 aperture별 편차를 읽어야 합니다. 어떤 pad는 평균 volume이 85%인데 Cpk가 낮고, 어떤 pad는 평균은 70%여도 반복성이 좋을 수 있습니다. 진짜 문제는 절대값보다 반복성인 경우가 많습니다.

이런 데이터는 AOI와 X-ray 검사 전략, 전기적 테스트 전략과 연결할 때 더 가치가 커집니다. 예를 들어 BGA void가 반복되면 reflow만 볼 것이 아니라 center pad stencil window 비율부터 다시 봐야 하고, QFN bridge가 계속 나오면 nozzle보다 aperture reduction과 print offset을 먼저 의심하는 편이 맞습니다.

NPI와 양산에서 stencil review 체크리스트

초도 샘플과 반복 양산은 stencil을 보는 방식도 달라야 합니다. NPI에서는 “이번 rev에서 어떤 aperture가 가장 위험한가”를 찾는 것이 목표이고, 양산에서는 “이 조건이 lot마다 얼마나 안정적으로 재현되는가”를 보는 것이 목표입니다.

어떤 불량이 stencil에서 시작되는가

모든 solder defect가 stencil 때문은 아니지만, 다음 유형은 printing에서 원인이 시작되는 경우가 많습니다. Fine-pitch bridge, insufficient solder, skew, tombstone, BGA open의 일부, thermal pad void 증가는 대부분 stencil 설계와 print setup을 함께 봐야 원인이 정리됩니다. 반대로 부품 자체 공차나 warpage, reflow atmosphere, placement force가 더 큰 경우도 있으므로 단정은 금물입니다.

핵심은 문제 위치와 반복 패턴입니다. 특정 패드 family에서만 반복되면 aperture geometry 가능성이 크고, 같은 보드에서도 가장자리에서만 흔들리면 support나 clamp 이슈를 의심해야 합니다. 시간 흐름에 따라 악화되면 paste 건조나 cleaning interval을 먼저 봐야 합니다. 이런 프레임으로 접근하면 디버깅 속도가 훨씬 빨라집니다.

FAQ

SMT stencil thickness는 0.12mm와 0.15mm 중 무엇이 더 좋은가요?

더 좋은 하나의 숫자는 없습니다. 0201, 0.4mm pitch QFN, 미세 BGA 중심이면 0.10~0.12mm가 더 안정적인 경우가 많고, 0603 이상 범용 부품이나 대형 pad 비중이 높으면 0.12~0.15mm가 유리할 수 있습니다. 핵심은 최소 aperture의 area ratio와 대형 pad solder volume을 함께 보는 것입니다.

QFN thermal pad는 왜 한 개 aperture로 크게 열지 않나요?

한 덩어리로 크게 열면 reflow 중 solder가 한쪽으로 몰리거나 void가 증가하고, 심하면 부품이 들뜨는 문제가 생길 수 있습니다. 그래서 보통 50~70% 수준 커버리지를 목표로 여러 개 window로 나누어 gas escape와 volume 분산을 동시에 잡습니다.

Area ratio 0.66 기준은 반드시 지켜야 하나요?

절대 불변 규칙은 아니지만, 실무에서 release risk를 빠르게 판단하는 매우 유용한 기준선입니다. Paste 타입, wall finish, nano coating, cleaning condition에 따라 허용 폭이 달라질 수 있어도, 0.66 아래로 내려가면 초도 NPI에서 전사 편차가 커질 가능성을 강하게 의심해야 합니다.

Step stencil은 언제부터 검토하는 것이 맞나요?

Fine-pitch와 대형 solder volume 요구가 한 장 안에서 동시에 충돌할 때 검토합니다. 예를 들어 0.4mm pitch IC와 shield frame, 대형 power connector가 함께 있으면 표준 1종 두께로는 수율 타협이 커질 수 있습니다. 다만 step stencil은 setup 복잡도가 올라가므로 NPI 데이터 없이 무조건 적용하는 것은 권장하지 않습니다.

Stencil cleaning 주기는 몇 판마다 잡아야 하나요?

정답은 제품과 paste에 따라 다르지만, 초도 생산에서는 5~10판 단위 trend를 보며 잡는 경우가 많습니다. Fine-pitch와 high-density 보드는 underside contamination에 더 민감하므로 주기를 더 짧게 가져갈 수 있고, 안정 양산에 들어간 뒤에는 SPI 데이터로 최적 주기를 재설정합니다.

NPI에서 stencil 문제를 가장 빨리 발견하는 방법은 무엇인가요?

첫 5~10판에서 SPI volume, area, offset trend를 보고 AOI defect map과 바로 연결하는 방법이 가장 빠릅니다. 단순히 불량 수량만 세지 말고 어떤 footprint family에서 같은 문제가 반복되는지 봐야 하며, 필요하면 X-ray로 hidden joint까지 확인해 aperture 수정 여부를 결정해야 합니다.

결론

SMT stencil은 단순한 소모품이 아니라 solder joint 품질의 시작점을 결정하는 핵심 tooling입니다. 좋은 stencil review는 두께 하나를 고르는 일이 아니라, pad 설계와 aperture 형상, print stability, SPI 피드백, 양산 반복성을 하나의 공정으로 묶는 일입니다. 특히 한국 시장처럼 NPI 속도와 양산 전환이 모두 빠른 환경에서는 stencil 판단을 초기에 잘 해두는 편이 전체 프로젝트 원가를 줄입니다.
