Selective Soldering PCB Assembly 가이드: Wave와 무엇이 다르고 언제 더 유리할까

Selective soldering은 SMT가 끝난 보드에서 필요한 through-hole 위치만 선택적으로 납땜하는 공정입니다. 겉보기에는 wave soldering의 축소판처럼 보이지만, 실제 의사결정 기준은 훨씬 다릅니다. 어떤 커넥터는 wave가 더 경제적이고, 어떤 보드는 selective가 아니면 주변 SMD를 보호할 수 없습니다. 특히 mixed-technology PCB assembly에서는 납땜 품질보다 먼저 열 영향, fixture 비용, 셋업 시간, 검사 전략을 같이 계산해야 합니다.

한국 시장에서 이 공정이 중요한 이유는 명확합니다. 전원 보드, 산업 제어, 통신 장비, 의료용 모듈, 자동차 보조 전장처럼 SMT와 THT가 섞인 제품이 많고, 고객은 단순히 납이 붙었는지가 아니라 재현 가능한 수율과 출하 문서화를 요구하기 때문입니다. 그래서 이 글은 selective soldering 서비스, through-hole assembly, PCB assembly 프로젝트를 검토하는 엔지니어와 구매팀이 바로 써먹을 수 있도록 정리했습니다.

배경 개념으로는 through-hole technology, soldering, RoHS directive, IPC 표준을 같이 보면 selective soldering이 단순 장비 선택 문제가 아니라는 점을 더 쉽게 이해할 수 있습니다.

Selective soldering은 언제 필요한가

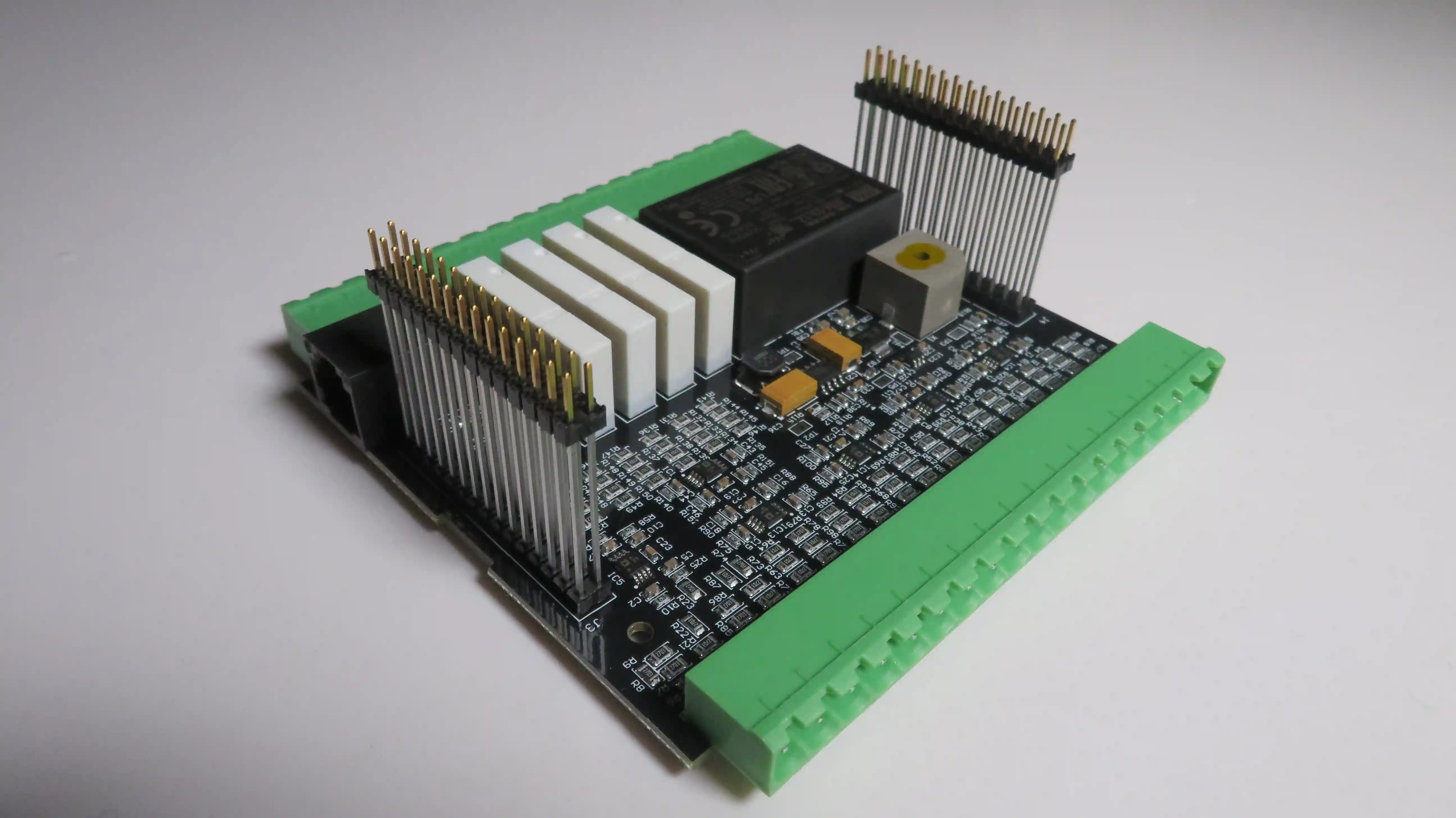

이 공정은 SMT와 THT가 혼합된 보드에서 특히 강합니다. 이미 리플로우가 끝난 보드에 커넥터, 대형 커패시터, 트랜스, 스루홀 스위치, 쉴드 캔, 고전류 단자대가 남아 있는 경우가 대표적입니다. 만약 전체 보드를 wave soldering에 다시 태우면 양면 SMD, 저간격 커넥터, 플라스틱 하우징, 민감한 센서가 열 손상이나 솔더 브리징 위험에 노출될 수 있습니다. selective soldering은 필요한 위치만 mini-wave나 드래그 방식으로 접근하기 때문에 mixed build의 안전성이 훨씬 높습니다.

반대로 모든 프로젝트에 selective가 정답은 아닙니다. THT 포인트가 매우 많고 레이아웃이 단순하며, 고정 fixture를 여러 달 반복 사용할 수 있는 제품은 wave soldering이 takt time과 원가 측면에서 더 유리할 수 있습니다. 따라서 공정 선택은 장비 취향이 아니라 보드 구조, 수량, 주변 SMD 민감도, changeover 빈도로 판단해야 합니다. 이 부분은 IPC-A-610 수용 기준과 함께 봐야 실제 출하 기준이 선명해집니다.

“Selective soldering은 wave보다 고급 장비라서 쓰는 공정이 아닙니다. 보드 한 장당 THT 포인트 수, 주변 SMD 열 민감도, fixture amortization을 계산했을 때 재작업 비용을 가장 낮추는 방식인지가 핵심입니다. 저는 보통 1차 검토에서 열 리스크와 fixture 비용 두 숫자를 먼저 봅니다.”

— Hommer Zhao, 창립자 & 기술 전문가

Wave, hand, selective를 어떻게 비교해야 하나

공정 비교에서 가장 흔한 실수는 장비 가격이나 시간당 처리량만 보는 것입니다. 실제로는 보드당 접촉 위치 수, 마스크 제작비, NPI 셋업 시간, 품질 문서화 수준, 수리성까지 함께 봐야 합니다. 아래 표는 PCB assembly 발주 단계에서 가장 많이 비교하는 기준을 정리한 것입니다.

공정 설계에서 가장 먼저 보는 5가지

첫째는 핀과 홀의 기하 구조입니다. 핀 직경, finished hole size, annular ring, 돌출 높이가 젖음성과 필렛 형성에 직접 연결됩니다. 둘째는 보드 하부 접근성입니다. 주변에 큰 히트싱크, 실드, 커넥터 벽이 있으면 노즐 경로가 제한됩니다. 셋째는 보드 질량과 구리량입니다. 2oz 동박과 대형 GND plane이 많은 전원 보드는 프리히트 부족 시 필렛 상부까지 납이 올라가지 않을 수 있습니다.

넷째는 플럭스와 합금 선택입니다. 무연 SAC305와 유연 Sn63/Pb37은 젖음성과 공정 윈도우가 다르고, no-clean과 세정형 플럭스는 잔류물 관리 기준이 다릅니다. 다섯째는 검사 요구사항입니다. 고객이 Class 3, X-ray 샘플링, pull test, 단면 분석까지 요구한다면 시작 파라미터부터 더 보수적으로 잡아야 합니다. 이 점은 테스트 전략과도 연결됩니다. 납땜 불량을 외관으로만 볼지, 전기적 검증까지 묶을지에 따라 공정 판단이 달라지기 때문입니다.

“Selective soldering 불량의 절반 이상은 장비보다 설계 데이터에서 시작됩니다. 핀 돌출이 너무 짧거나, 그라운드 plane이 과도하게 열을 빼앗거나, 접근 각도가 막혀 있으면 파라미터만 만져서는 해결되지 않습니다. NPI에서 DFM을 먼저 잡으면 양산 리워크율이 20% 이상 줄어듭니다.”

— Hommer Zhao, 창립자 & 기술 전문가

대표 불량과 원인 해석

selective soldering에서 자주 보는 결함은 non-wetting, insufficient hole fill, bridging, icicle, solder ball, flux residue 과다, pin disturbance입니다. 예를 들어 홀 채움이 부족하면 단순히 온도를 올리는 것으로 끝내면 안 됩니다. 프리히트가 약한지, 플럭스 도포량이 부족한지, 홀 대 핀 비율이 맞지 않는지, 접촉 시간이 짧은지를 함께 봐야 합니다. 브리징은 노즐 직경과 이동 경로, 인접 패드 간격, dwell time이 복합적으로 얽히는 경우가 많습니다.

그래서 현장에서는 단일 숫자보다 원인-증상 매트릭스가 더 중요합니다. 보드별로 열용량이 다르고, 동일한 커넥터라도 하우징 재질과 핀 질량이 다르기 때문입니다. mixed-technology build에서는 selective 공정 하나가 아니라 앞단의 SMT reflow와 세척 상태도 영향을 줍니다. 이미 플럭스 잔류나 warpage가 있는 상태라면 뒤 공정에서 결함 해석이 더 어려워집니다. 필요하다면SPI 관리와 리플로우 이력도 함께 보는 것이 안전합니다.

수량과 원가를 어떻게 판단해야 하나

NPI와 저중량 생산에서는 selective soldering이 매우 강합니다. pallet 수정 없이 프로그램만 바꿔도 되는 경우가 많아 설계 변경 대응이 빠르기 때문입니다. 반면 월 수만 대 이상 반복되고 THT 포인트 수가 많다면 wave soldering 쪽이 장기 원가에서 앞설 수 있습니다. 따라서 발주자는 단가표 한 줄이 아니라 연간 수량, 변경 빈도, 리워크 비용, fixture amortization을 같이 봐야 합니다.

특히 box build나 케이블, 하네스와 함께 출하되는 시스템 제품은 보드 한 장의 납땜 문제가 최종 조립 지연으로 확대됩니다. 이때는 보드 공정 단가보다 전체 takt time과 재작업 동선을 줄이는 편이 총비용에 더 유리합니다. WellPCB Korea 같은 EMS 파트너에게는 단순 견적이 아니라 공정 선택 제안까지 요구하는 편이 맞습니다.

“월 300장과 월 30,000장은 같은 selective 프로그램으로 보아서는 안 됩니다. 전자는 변경 대응 속도가 이익이고, 후자는 초당 처리량과 유지보수 계획이 이익입니다. 견적 단계에서 이 차이를 구분하지 않으면 양산 전환 때 원가 계산이 틀어집니다.”

— Hommer Zhao, 창립자 & 기술 전문가

검사 전략과 공정 잠금은 어떻게 설계해야 하나

selective soldering은 납땜 순간의 품질만 좋다고 끝나는 공정이 아닙니다. 양산으로 갈수록 중요한 것은 어떤 조건을 잠그고 어떤 데이터를 남길 것인가입니다. 일반적으로는 flux type, flux volume, preheat zone 설정, solder pot 온도, 접촉 시간, 노즐 직경, withdraw 속도, 보드 클램핑 조건이 기본 잠금 항목이 됩니다. 여기에 고객이 Class 3 기준이나 특정 커넥터 pull requirement를 요구하면 샘플 승인 기준도 같이 버전 관리해야 합니다.

검사 역시 외관 검사 하나로 끝내는 방식은 위험합니다. 커넥터 핀 수가 많거나 하우징 때문에 시야가 가려지는 위치는 확대경과 AOI만으로는 해석이 모호할 수 있습니다. 이럴 때는 샘플 X-ray, 단면 분석, continuity test를 조합하는 편이 더 경제적입니다. 중요한 것은 모든 보드에 과검사를 거는 것이 아니라, 고위험 포인트를 구분해 검사 깊이를 다르게 설계하는 것입니다. 이런 접근을 하면 검사 비용을 통제하면서도 field failure 확률을 낮출 수 있습니다.

실무에서는 FAI 1회로 끝내지 말고, 첫 양산 lot에서 상위 3개 위험 위치를 별도 관리 항목으로 두는 편이 좋습니다. 예를 들어 대전류 terminal block, tall connector, thick copper area는 초기 몇 lot 동안 홀 채움과 잔류물 경향을 추적해야 합니다. 이 데이터가 쌓이면 이후에는 샘플링 비율을 낮출 수 있고, 반대로 설계 변경이나 대체 부품이 들어오면 다시 강화된 검사를 적용할 수 있습니다. 결국 selective soldering의 경쟁력은 장비 자체보다 공정 잠금과 데이터 해석 체계에서 나옵니다.

“Selective 공정은 프로그램을 한 번 만든 뒤 끝나는 자동화가 아닙니다. 진짜 차이는 첫 양산 3개 lot에서 어떤 파라미터를 잠그고 어떤 결함을 추적했는지에 있습니다. 저는 고위험 핀 위치 3곳만 잘 고정해도 이후 불량 분석 시간이 절반 가까이 줄어드는 경우를 자주 봅니다.”

— Hommer Zhao, 창립자 & 기술 전문가

RFQ 단계에서 꼭 요청해야 할 항목

selective soldering RFQ에는 최소한 Gerber, BOM, assembly drawing, THT 부품 높이와 극성, 솔더 합금 요구, 세척 요구, 검사 기준, 샘플 수량이 포함되어야 합니다. 가능하면 THT 전용 부품 리스트와 핀 규격표를 따로 보내는 편이 좋습니다. 또 고객이 이미 알고 있는 리스크, 예를 들어 열에 약한 릴레이, 큰 copper pour, 좁은 커넥터 pitch가 있다면 초기 검토 단계에서 명시해야 합니다.

Class 2인지 Class 3인지, X-ray를 몇 % 샘플링할지, pull test가 필요한지, 세정 후 이온 오염도 기준이 있는지 같은 질문을 RFQ에서 잠가 두면 양산 전환이 훨씬 부드러워집니다. 이 원칙은 turnkey assembly나 box build로 이어지는 프로젝트일수록 더 중요합니다.

FAQ: selective soldering에서 많이 받는 질문

Selective soldering은 몇 개 핀 이상일 때 wave보다 유리한가요?

고정 숫자는 없지만 NPI나 월 수백 장 수준에서는 THT 포인트가 20개를 넘더라도 selective가 더 유리한 경우가 많습니다. 반대로 월 수만 장 반복 양산과 단순 커넥터 위주라면 wave가 더 경제적일 수 있습니다. 핵심은 핀 개수보다 fixture 비용과 변경 빈도입니다.

무연 SAC305와 Sn63/Pb37은 같은 파라미터로 돌릴 수 있나요?

어렵습니다. SAC305는 일반적으로 더 높은 pot 온도와 더 타이트한 젖음성 관리가 필요합니다. 같은 보드라도 무연 전환 시 프리히트와 dwell time을 다시 잡아야 하며, RoHS 프로젝트라면 문서 추적도 함께 바뀝니다.

Class 3 제품이면 selective soldering도 100% 수동 검사가 필요할까요?

프로젝트마다 다르지만 Class 3에서는 AOI나 확대경 검사만으로 끝내지 않고 추가 수동 검사를 요구하는 경우가 많습니다. 커넥터 핀 수가 많거나 내부 필렛 해석이 어려운 위치는 X-ray 샘플링을 병행하는 편이 안전합니다.

보드가 두껍고 구리량이 많으면 어떤 문제가 생기나요?

2.0mm 이상 두께와 대형 ground plane이 많은 보드는 열을 많이 빼앗아 홀 채움 부족이 생기기 쉽습니다. 이때는 pot 온도만 올리기보다 하부 프리히트와 접촉 시간을 먼저 재설계해야 합니다.

Selective soldering 전에 DFM 검토에서 가장 먼저 보는 데이터는 무엇인가요?

핀 직경, finished hole size, pin protrusion, keep-out, 하부 접근성입니다. 이 다섯 가지가 맞지 않으면 장비 스펙이 좋아도 브리징이나 비젖음이 반복됩니다. 가능하면 3D PDF나 실물 샘플까지 같이 보내는 편이 좋습니다.

Selective soldering 후 어떤 검사 조합이 가장 현실적인가요?

일반 산업용은 외관 검사와 샘플 X-ray 조합이 많고, 고신뢰 제품은 전수 외관 검사에 전기 검증을 추가합니다. 커넥터와 전원 단자가 핵심이면 pull test나 단면 확인까지 요구될 수 있습니다.
