Medical PCB Assembly
의료용 PCB 조립
진단 장비, 환자 모니터, 치료 장비, 휴대용 의료기기용 PCBA를 추적성, 검사 문서, 기능 테스트 중심으로 조립합니다.
의료용 PCB 조립은 납땜 품질보다 넓은 문제입니다
의료용 PCB 조립은 일반 PCB 조립과 같은 SMT, THT, BGA 공정을 사용하지만 관리 기준은 더 엄격합니다. 부품 lot, revision, 세척성, 전기 테스트, 기능 테스트, 변경 승인 이력이 모두 의료기기 품질 문서와 연결되기 때문입니다.
의료기기 품질 시스템은 ISO 13485와 같은 관리 체계를 기반으로 하며, 전자 조립 현장에서는 SMT, BGA, IPC기준을 고객 제품 리스크에 맞게 해석해야 합니다. 미국 시장을 보는 제품은 21 CFR Part 820의 품질 시스템 요구와도 연결해 변경 관리 범위를 정하는 편이 안전합니다.
WellPCB Korea는 의료용 PCBA를 단순 보드 실장으로 보지 않습니다. 부품 소싱, PCB 테스트, 컨포멀 코팅, 의료기기용 하네스, Box Build까지 필요한 범위를 묶어 의료 전자 제조 리스크를 줄입니다.
의료기기 구매팀이 먼저 확인해야 할 PCBA 조건
의료용 PCBA는 단가보다 먼저 문서화 가능한 제조 흐름이 중요합니다. 같은 회로라도 초음파, 환자 모니터, 치료 장비, 휴대형 진단기처럼 제품 용도가 달라지면 테스트 커버리지와 변경 승인 수준도 달라집니다.
특히 의료용 초음파 장비 PCB Assembly처럼 저노이즈 아날로그 회로와 고전압 회로가 섞인 경우에는 조립 전 DFM/DFA와 테스트 계획을 함께 확정해야 합니다.
추적성 중심 생산
BOM, 부품 lot, 작업자, 장비, 검사 결과를 주문 단위로 묶어 의료기기 문서 요구에 맞춥니다.
저노이즈 조립 관리
아날로그 프론트엔드, 센서 입력, 고전압 회로의 플럭스 잔류와 오염 리스크를 엄격히 관리합니다.
검사 기준 사전 합의

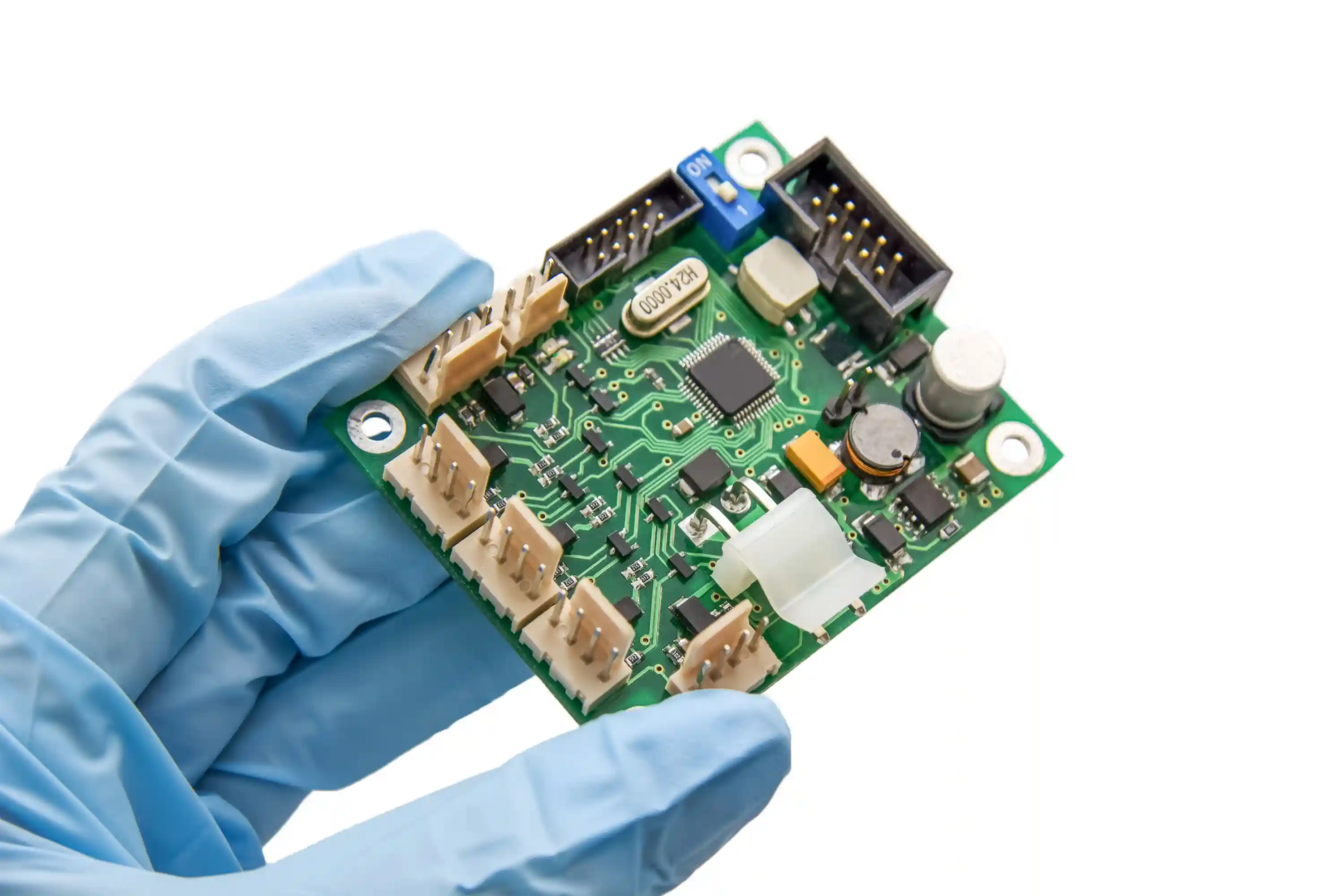

AOI, X-ray, ICT, 기능 테스트, 샘플링 기준을 RFQ 단계에서 정해 출하 판정을 명확히 합니다.
양산 변경 관리
EOL, 대체 부품, PCB revision 변경이 인허가 문서와 검증 계획에 미치는 영향을 함께 검토합니다.
Applications
적용 의료기기
보드 기능, 환자 접촉 여부, 전압 조건, 사용 환경에 따라 조립과 검사 기준을 다르게 설정합니다.
진단 영상 장비
초음파, X-ray, 내시경, 영상 처리 보드의 고밀도 SMT와 저노이즈 조립
환자 모니터링
ECG, SpO2, 혈압, 호흡 모니터용 센서 인터페이스와 통신 보드
치료 및 수술 장비
고전압 펄스, 모터 제어, RF 치료, 로봇 수술 서브모듈 PCBA
휴대용 의료기기
배터리 관리, 소형 RF, 플렉스 인터커넥트, 충전 회로가 결합된 소형 PCBA
Capabilities
의료용 PCBA 기술 범위
Process
의료용 PCBA 진행 프로세스
의료 요구사항 검토
제품 용도, 위험 등급, 검사 문서, critical component 목록을 확인합니다.
DFM/DFA와 테스트 계획
패키지, creepage, 세척, 테스트 포인트, fixture 조건을 조립 전에 정리합니다.
부품 소싱과 lot 관리
AVL, 대체품 허용 범위, MSL 관리, 입고 검사 기준을 BOM과 연결합니다.
SMT/THT 조립
스텐실, 리플로우 프로파일, 수동 조립 포인트를 의료용 작업 기준으로 관리합니다.
검사와 문서 출하
AOI, X-ray, ICT/FCT 결과와 고객 지정 문서를 함께 정리해 납품합니다.
FAQ
자주 묻는 질문
의료용 PCBA에 컨포멀 코팅도 적용할 수 있나요?
가능합니다. 습도, 세척제, 체액 접촉 가능성, 고전압 절연 요구를 확인한 뒤 아크릴, 실리콘, 우레탄 등 코팅 재료와 마스킹 범위를 정합니다.
프로토타입 의료용 PCB 조립도 가능한가요?
가능합니다. EVT, DVT, 임상 전 검증용 소량 PCBA는 양산과 같은 BOM 구조와 검사 기준으로 시작하는 것이 좋습니다. 그래야 파일럿 전환 때 재검증 범위를 줄일 수 있습니다.
부품 대체가 필요한 경우 어떻게 관리하나요?
의료기기에서는 임의 대체가 위험합니다. AVL 승인 여부, 전기적 동등성, package fit, 수명 주기, 규제 문서 영향을 검토한 뒤 고객 승인 후 적용합니다.
Box Build까지 한 번에 맡길 수 있나요?
네. PCBA 이후 의료용 와이어 하네스, enclosure assembly, 라벨링, 기능 테스트, 포장까지 연결할 수 있습니다. 다만 멸균 포장이나 국가별 인허가 제출 문서는 고객 요구 범위를 먼저 확인해야 합니다.
