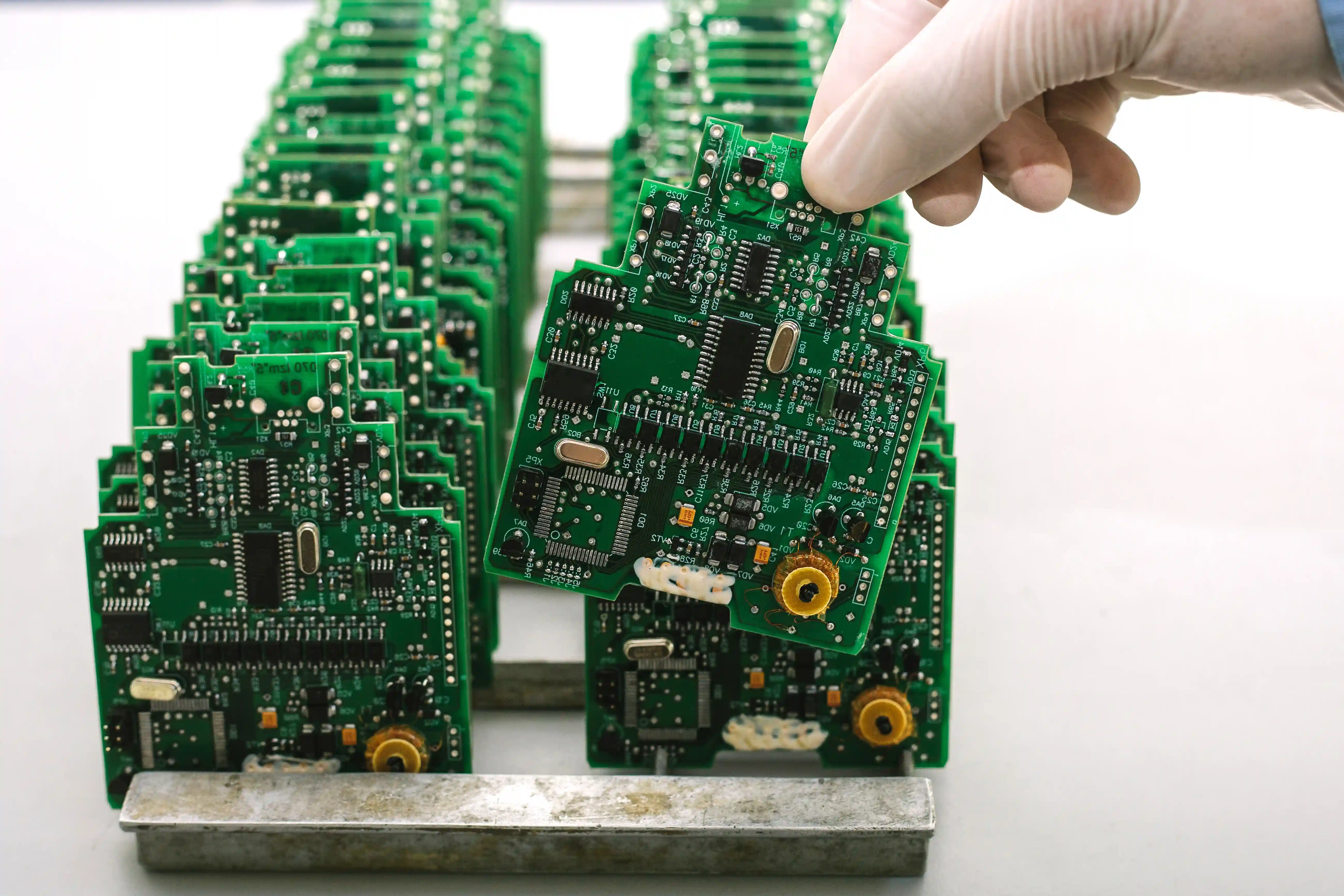

의료용 초음파 장비용 PCB Assembly 가이드: 저노이즈 설계, 고전압 안전, Box Build까지

의료용 초음파 장비의 PCBA는 일반 산업 장비 조립과 같은 방식으로 접근하면 위험합니다. 초음파 시스템은 단순한 디스플레이 장비가 아니라 고전압 펄서, 저잡음 아날로그 프런트엔드, 다채널 빔포머, 전원 관리, 영상 처리 보드, 프로브 인터페이스가 한 장비 안에서 동시에 동작합니다. 한쪽에서는 수십 볼트에서 수백 볼트 수준의 펄서를 다루고, 다른 쪽에서는 미세한 에코 신호를 증폭해야 하므로, 제조 품질이 조금만 흔들려도 영상 품질, 반복성, 안전 여유가 함께 무너집니다.

그래서 초음파 프로젝트에서 고객이 실제로 확인해야 하는 것은 단순한 SMT 가능 여부가 아닙니다. 어떤 수준의 청정도와 추적성으로 조립하는지, Class 2와 Class 3 수준의 검사 기준을 어떻게 문서화하는지, 프로브 케이블과 메인 보드, 전원부, 박스 빌드가 어떻게 하나의 검증 체계로 묶이는지가 더 중요합니다. 이 글에서는 한국 시장 기준으로 의료용 초음파 장비 PCBA에서 자주 놓치는 제조 포인트를 정리합니다. 관련 서비스로는 PCB 조립, 턴키 어셈블리, Box Build, PCB 테스트 서비스를 함께 보시면 흐름을 이해하기 쉽습니다.

배경 표준으로는 의료 전기 안전의 기본 틀인 IEC 60601, 의료기기 위험 관리 프레임워크인 ISO 14971, 그리고 제조 품질 시스템과 설계 검증 흐름을 이해하는 데 도움이 되는 FDA Design Controls자료를 함께 참고하면 좋습니다.

“초음파 장비 PCBA에서 가장 자주 발생하는 실수는 영상 처리 보드만 보고 제조 난도를 판단하는 것입니다. 실제 리스크의 60% 이상은 아날로그 수신부의 노이즈 관리, 프로브 인터페이스 접속 안정성, 전원부 절연 여유에서 발생합니다.”

— Hommer Zhao, 창립자 & 기술 전문가

의료용 초음파 장비 PCBA가 특별한 이유

의료용 초음파 장비는 보통 프로브, 메인 콘솔, 디스플레이, 전원 모듈, 데이터 저장 및 네트워크 인터페이스로 구성됩니다. 여기서 핵심은 시스템 전체가 의료기기로 평가된다는 점입니다. 즉, 보드 한 장만 기능 시험에서 통과했다고 끝나지 않습니다. 보드 수준의 조립 품질이 최종 장비의 전기 안전, 영상 신뢰성, 서비스성, 인증 문서와 연결됩니다.

특히 휴대형 초음파와 카트형 초음파는 조립 전략이 다릅니다. 휴대형 장비는 열 밀도가 높고 공간 제약이 심해 BGA, PoP, 미세 피치 커넥터, 얇은 보드 구조에서 수율 관리가 중요합니다. 반면 카트형 장비는 보드 수가 많고 하네스, 전원 모듈, 팬, 디스플레이, 저장장치가 연결되므로 인클로저 조립과 케이블 어셈블리를 포함한 시스템 레벨 검증이 중요해집니다.

초음파 PCBA에서 BOM과 부품 관리가 더 까다로운 이유

의료 장비는 제품 수명주기가 길고 변경 관리 문서가 많기 때문에, 조립 업체가 단가만 맞춰서 대체 부품을 제안하는 방식은 통하지 않습니다. 초음파 장비의 핵심 반도체는 보통 ADC, FPGA, 고전압 드라이버, 전원 IC, DDR, 고속 인터페이스 칩으로 구성되는데, 이들 중 일부는 공급망 변동이 심하고 소프트웨어 또는 재인증에 영향을 줍니다. 따라서 EMS 파트너는 단순 MPN 매칭이 아니라 AVL, PCN, EOL, 롯트 추적, 보관 조건까지 함께 관리해야 합니다.

“의료 초음파 프로젝트에서 승인되지 않은 대체 부품 1개가 만드는 손실은 예상보다 큽니다. 재료비 몇 달러를 아끼려다 재검증 샘플 20대와 문서 업데이트 10종이 발생하면 일정 손실이 훨씬 커집니다.”

— Hommer Zhao, 창립자 & 기술 전문가

이 단계에서 중요한 질문은 세 가지입니다. 첫째, 대체 가능한 부품과 절대 고정해야 하는 부품이 BOM에 구분되어 있는가. 둘째, MSL 민감 부품의 베이킹과 개봉 이력 관리가 가능한가. 셋째, 고객 승인 없는 공급사 변경을 시스템적으로 막는가입니다. 이미 IPC-A-610 가이드에서 설명했듯이, 출하 판정만 엄격해도 충분하지 않습니다. 조립 전 자재 통제가 느슨하면 나중에 검사로 만회하기 어렵습니다.

SMT 공정에서 반드시 잡아야 할 제조 포인트

초음파 장비는 고채널 설계가 많아 BGA, QFN, 미세 피치 ADC, 메모리, 고속 인터페이스 칩이 집중됩니다. 따라서 일반 산업용 보드보다 리플로우 프로파일과 기판 변형 관리가 더 중요합니다. 프로토타입 단계에서는 돌아가는 것처럼 보여도, 양산에서 온도 윈도우가 좁으면 BGA void, head-in-pillow, 미세 브리지, 코플래너 문제로 이어질 수 있습니다.

고전압 펄서와 저레벨 아날로그 신호가 공존하는 구조에서는 세정과 오염도 관리가 특히 중요합니다. 외관상 깨끗해 보여도 이온 잔류가 크면 장기 사용 중 누설 전류나 노이즈 플로어 상승으로 이어질 수 있습니다. 이런 프로젝트라면 컨포멀 코팅을 단순 옵션이 아니라 설계된 공정으로 취급해야 합니다.

검사 기준은 Class 표기만으로 끝나지 않는다

의료 초음파 프로젝트에서 고객이 자주 하는 요구는 “의료기기 수준으로 생산해 달라”는 표현입니다. 하지만 이 문장은 실제 제조 기준으로는 너무 추상적입니다. 최소한 다음 네 가지가 문서로 잠겨 있어야 합니다. 1) 적용 IPC 수용 기준, 2) CTQ 부품과 금지 리워크 범위, 3) 전기 안전 시험 범위, 4) 추적성 단위입니다. 예를 들어 일부 고객은 전체 보드를 Class 2 기준으로 보되, 프로브 인터페이스 커넥터나 절연 슬롯 주변은 별도 사진 기준을 추가합니다.

“의료기기 프로젝트에서 좋은 공급사는 Class 2냐 Class 3냐만 묻지 않습니다. 어떤 부품은 재작업 금지인지, 어떤 보드는 시리얼 단위 추적이 필요한지, 어떤 시험 데이터를 DHR에 넣어야 하는지까지 같이 정리합니다.”

— Hommer Zhao, 창립자 & 기술 전문가

초음파 장비에서는 다음과 같은 검사 전략 조합이 현실적입니다. 초기 EVT/DVT 단계는 플라잉 프로브와 ICT 비교 가이드에서 설명한 것처럼 유연성이 높은 전기적 검사로 시작하고, 양산으로 갈수록 고정 지그와 기능 시험을 강화하는 방식입니다. 여기에 시리얼 라벨, 작업자 이력, 핵심 자재 롯트, 펌웨어 버전까지 묶여야 실제 현장 서비스 대응이 가능합니다.

NPI에서 양산으로 넘어갈 때 꼭 점검할 체크리스트

• BOM에 NRND, EOL, 고객 승인 대체 조건이 명시되어 있는가
• 고전압부와 저노이즈부의 세정, 코팅, 검사 기준이 분리되어 있는가
• BGA와 미세 피치 부품에 대해 X-ray 샘플링 또는 100% 기준이 정해져 있는가
• 기능 시험 항목에 채널 일치성, 부팅 시간, 에러 로그 확인이 포함되는가
• 프로브 케이블, 내부 하네스, 메인 보드 연결부가 시스템 상태로 검증되는가
• DHR 또는 동등 문서에 라벨, 시리얼, 자재 롯트, 공정 이력이 남는가

의료용 초음파는 양산 개념도 일반 소비재와 다를 수 있습니다. 월 200대 이하의 중저량 생산이 길게 이어지는 경우가 많고, 옵션 보드나 지역별 전원 사양 차이도 존재합니다. 이럴 때는 완전 자동화보다 변경 통제와 작업 표준 유지가 더 중요합니다. 따라서 EMS 업체를 평가할 때 월 캐파만 볼 것이 아니라, 엔지니어링 변경 반영 속도와 문서 통제 체계를 함께 봐야 합니다.

현장 서비스와 리퍼브까지 고려한 제조 전략

초음파 장비는 출하 후 5년 이상 유지보수되는 경우가 많기 때문에, 제조 전략도 서비스 관점이 포함되어야 합니다. 예를 들어 메인 보드가 현장 교체형인지, 디포 수리 전용인지에 따라 라벨 위치, 커넥터 접근성, 실링 방식, 테스트 포인트 노출 전략이 달라집니다. 서비스 엔지니어가 현장에서 15분 안에 교체해야 하는 모듈이라면, 조립 단계에서부터 케이블 길이 편차, 체결 토크, 가이드 핀 구조, 펌웨어 로딩 절차까지 표준화되어 있어야 합니다.

또한 의료기기 프로젝트에서는 리퍼브 보드와 신규 보드를 같은 라인에서 다루는 순간 혼선이 생기기 쉽습니다. 따라서 재작업 허용 범위, 부품 재사용 금지 규칙, 세척 재검증 기준을 분리해 두는 편이 안전합니다. 고객 입장에서는 단순히 수리 가능 여부보다, 수리 후 동일한 시험 항목과 문서 수준을 다시 만족할 수 있는가가 더 중요합니다. 이런 이유로 초음파 장비 PCBA는 초기 양산 준비 단계에서부터 서비스 부서와 품질 부서가 함께 체크리스트를 만드는 것이 바람직합니다.

초음파 장비는 보드 조립만으로 끝나지 않는다

실제로 현장에서 문제가 되는 부분은 메인 보드 자체보다 보드와 케이블, 전원 모듈, 금속 샤시, 팬, 터치 디스플레이가 만나는 지점입니다. 초음파 장비를 장기적으로 안정화하려면 보드 단위 PCBA와 함께 의료용 하네스, 인클로저 조립, 최종 Box Build검증이 연결되어야 합니다. 메인 보드 기능 시험이 통과했더라도 팬 커넥터 체결력, 프로브 포트 내구성, 내부 접지 체결 토크, 전원 모듈 절연 시트 누락 같은 시스템 문제는 별도 공정에서 잡아야 합니다.

따라서 초음파 프로젝트의 이상적인 제조 구조는 보드 공급사와 시스템 조립사가 서로 책임을 미루는 형태가 아니라, NPI 초기에 CTQ를 함께 정의하는 구조입니다. 보드 단독 출하가 필요한 경우라도, 최소한 최종 사용 환경을 기준으로 시험 커버리지를 설계해야 현장 장애를 줄일 수 있습니다.

FAQ

의료용 초음파 장비는 무조건 IPC Class 3로 생산해야 하나요?

반드시 그렇지는 않습니다. 실제로는 제품 위험도, 고객 품질 계약, CTQ 부품 범위에 따라 Class 2 기반에 추가 요구사항을 얹는 경우도 많습니다. 중요한 것은 “Class 3 수준”이라는 표현보다 어떤 부위를 어떤 사진 기준과 시험 기준으로 관리할지 문서화하는 것입니다.

초음파 보드에서 컨포멀 코팅은 꼭 필요합니까?

장비 구조와 사용 환경에 따라 다르지만, 고전압부나 오염 민감 구간이 있으면 검토 가치가 큽니다. 다만 모든 보드를 전면 코팅하면 수리성과 커넥터 접속성 문제가 생길 수 있으므로, 코팅 대상 구역과 마스킹 규칙을 먼저 설계하는 편이 안전합니다.

초기 시제품 단계에서도 추적성이 필요한가요?

네. 양산 수준의 DHR이 아니어도 최소한 보드 시리얼, 핵심 자재 롯트, 리플로우 프로파일 버전, 펌웨어 버전은 남기는 것이 좋습니다. EVT 단계에서 생긴 문제를 DVT나 양산에서 다시 만나지 않으려면 초기 데이터가 필수입니다.

초음파 장비에서 가장 자주 놓치는 제조 불량은 무엇인가요?

현장에서는 BGA 오픈만큼이나 커넥터 계열 문제를 많이 봅니다. 프로브 인터페이스, LVDS, 전원 커넥터의 삽입 손상이나 미세 변형은 출하 직후보다 반복 사용 100회 이상에서 더 잘 드러납니다. 그래서 기능 시험 외에 삽입 반복과 체결 확인이 중요합니다.

프로브 케이블과 메인 보드는 다른 공급사에서 만들어도 괜찮나요?

가능하지만 인터페이스 검증 책임을 명확히 나눠야 합니다. 접촉 저항, 차폐 접속, 핀맵, 케이블 라벨 규칙이 조금만 어긋나도 영상 품질과 서비스성이 떨어질 수 있으므로, 최소한 결합 상태 기능 시험과 문서 승인 절차가 필요합니다.

견적 요청 시 어떤 자료를 보내야 의료용 초음파 PCBA 검토가 빨라지나요?

Gerber, BOM, 좌표 파일 외에 적용 표준, CTQ 부품 목록, 금지 대체 부품, 세정 또는 코팅 요구, 기능 시험 항목, 예상 연간 수량을 함께 보내면 검토 속도가 크게 빨라집니다. 가능하면 장비 블록 다이어그램이나 인터커넥트 개요도도 포함하는 것이 좋습니다.
