고주파 RF 신호, 커넥터 하나가 시스템 전체를 좌우합니다
RF 커넥터는 고주파 신호를 최소한의 손실로 전달하는 정밀 부품입니다. 5G 기지국의 안테나 연결, 의료 장비의 영상 신호, 군용 레이더의 마이크로웨이브 전송까지 —RF 케이블 어셈블리의 품질이 시스템 성능을 결정합니다. WellPCB Korea는 SMA, BNC, N-Type,TNC, MCX, MMCX, U.FL 등 20종 이상의 커넥터와 RG, LMR, 세미리지드 케이블을 조합하여 DC~40GHz 대역의 맞춤형 RF 어셈블리를 제조합니다.

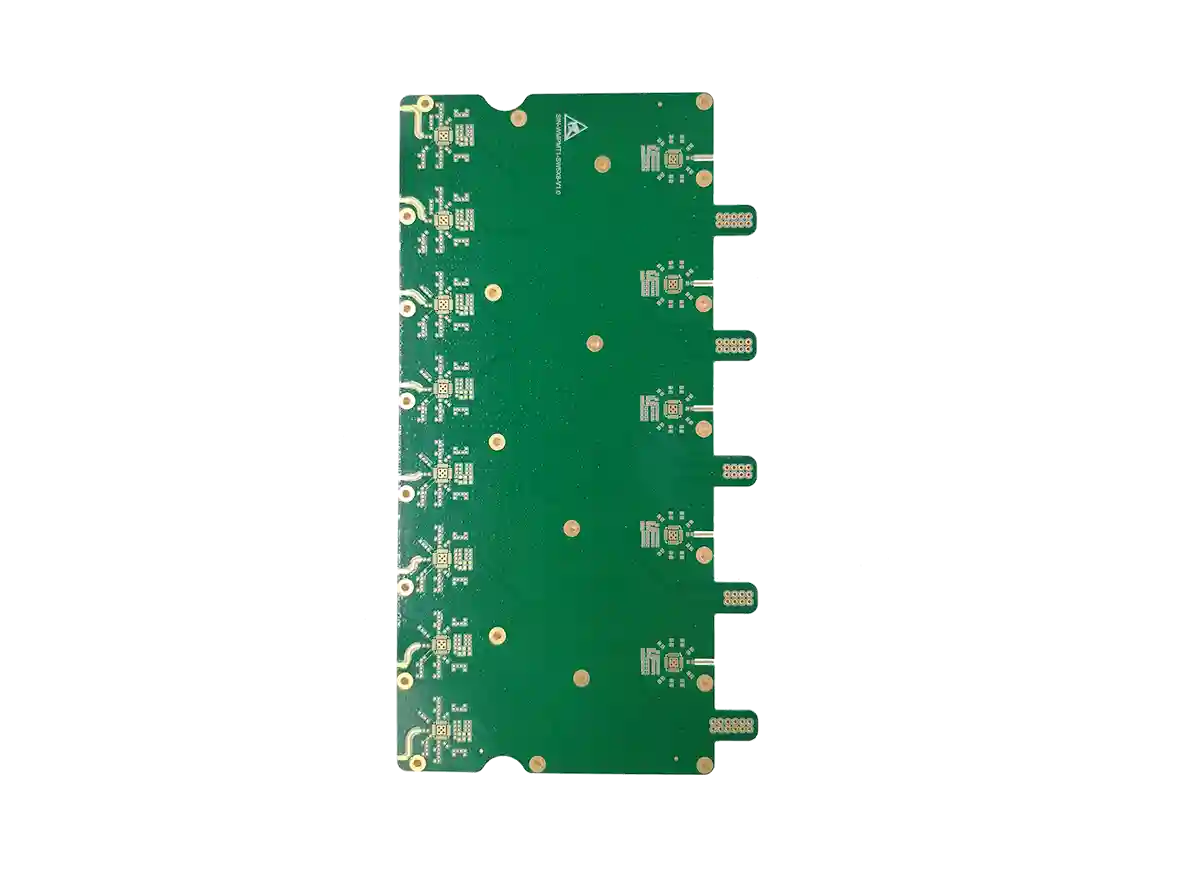

모든 어셈블리는 네트워크 분석기(VNA)를 이용한 100% RF 스윕 테스트를 거칩니다. VSWR, 삽입 손실, 반사 손실을 주파수 범위 전체에서 측정하여 성적서와 함께 출하합니다.Rogers PCB와 결합하면 기판에서 커넥터까지의 임피던스 연속성을 한 업체에서 보장받을 수 있습니다.

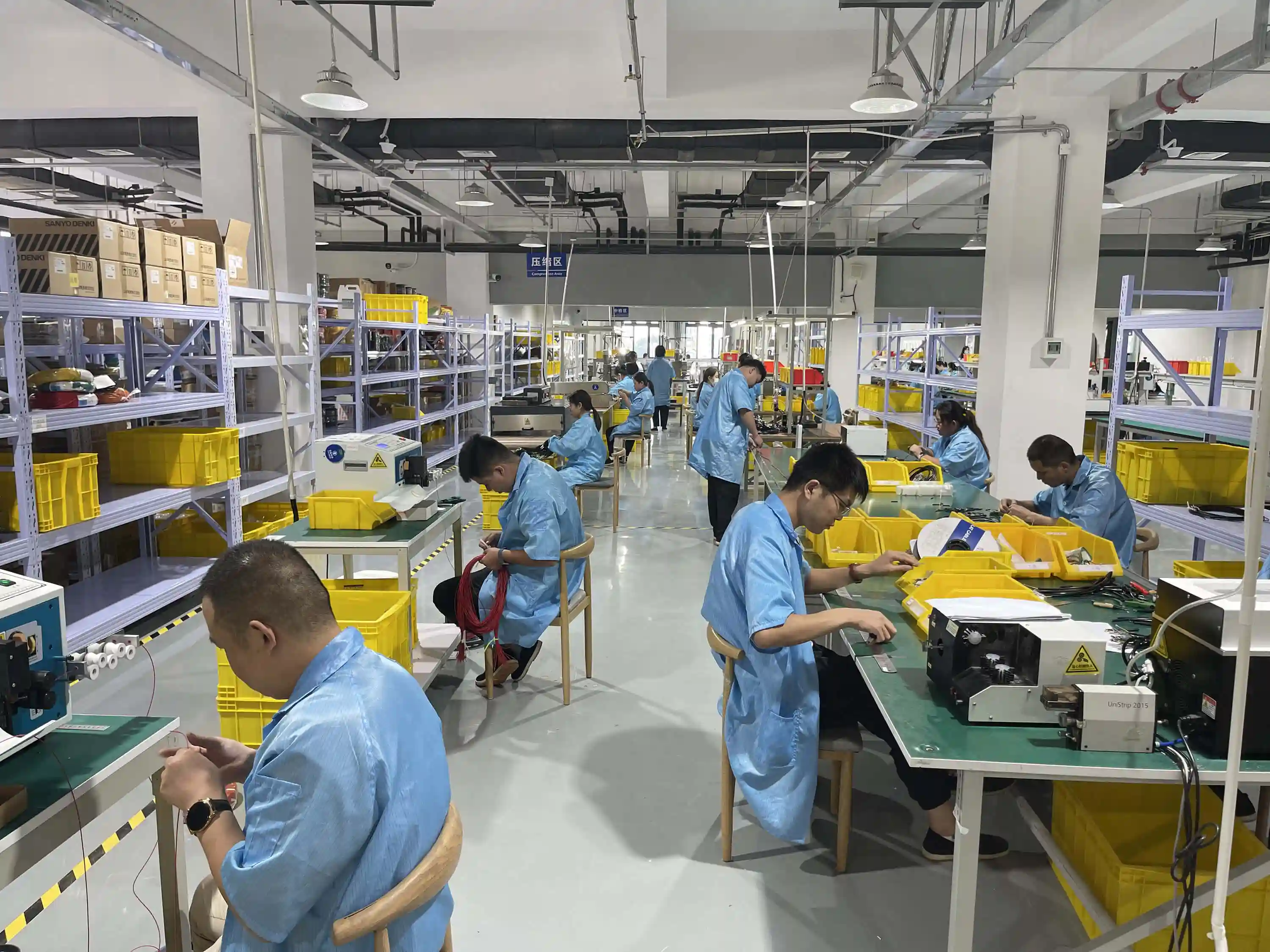

케이블 어셈블리 서비스와 함께 전력·데이터·RF 케이블을 통합 주문하면 납기와 비용을 모두 절감할 수 있습니다. 프로토타입 1개부터 양산 수만 개까지,턴키 서비스로 RF 시스템 전체를 한 번에 해결하세요.
PCB + RF 커넥터 원스톱 제조
대부분의 RF 커넥터 업체는 조립만 합니다. WellPCB Korea는 고주파 PCB 제조부터RF 커넥터 종단, 케이블 어셈블리까지 전 공정을 보유합니다. PCB 패드에서 커넥터 인터페이스까지 임피던스를 50Ω으로 일관되게 관리하여 시스템 레벨의 신호 무결성을 보장합니다.
- ✓100% RF 스윕 테스트 (VSWR, 삽입 손실)
- ✓크림프·솔더·클램프 종단 모두 지원
- ✓MIL-STD, IPC-620 Class 3 품질 기준
- ✓프로토타입 1개부터 양산까지 유연 대응
Connector Types
RF 커넥터 종류
주파수 대역, 결합 방식, 크기에 따라 최적의 커넥터를 선택하세요. 아래 6가지 외에도 QMA, BMA, 4.3-10, 7/16 DIN 등 추가 커넥터를 지원합니다.
SMA 커넥터
가장 널리 사용되는 소형 RF 커넥터. 통신 장비, 계측기, 안테나 연결에 최적. 뛰어난 전기적 성능과 반복 체결 내구성.
적용: 5G 기지국, 계측 장비, WiFi 안테나, GPS
BNC 커넥터
빠른 연결/분리가 가능한 베이오넷 방식. 영상 장비와 저주파 측정에 널리 사용. 경제적이고 조작이 간편.
적용: CCTV, 오실로스코프, 방송 장비, 의료기기
N-Type 커넥터
대전력과 방수 기능이 필요한 옥외 환경에 적합. 기지국 안테나, 레이더 시스템의 표준 인터페이스.
적용: 기지국, 레이더, 옥외 안테나, 전력 증폭기
TNC 커넥터
BNC의 나사 결합 버전으로, 진동이 심한 환경에서 안정적. 군용·항공 장비에서 신뢰성 입증.
적용: 군용 통신, 항공기, 진동 환경 장비
MCX / MMCX 커넥터
초소형 스냅온 방식으로 공간 제약이 큰 기기에 최적. IoT, 웨어러블, 차량 내부 전장에 활용.
적용: IoT, 웨어러블, 차량 전장, WiFi 모듈
U.FL / IPEX 커넥터
PCB 직접 실장형 초미니 커넥터. 노트북 WiFi, 블루투스 모듈, 내장 안테나 연결의 업계 표준.
적용: 노트북, 블루투스, 내장 안테나, PCB 모듈
Cable Types
RF 케이블 종류
용도와 성능 요구사항에 따라 최적의 동축 케이블을 선택합니다. 모든 케이블은 커넥터와의 임피던스 매칭을 보장합니다.
RG 시리즈
RG-58, RG-174, RG-316 등 범용 동축 케이블. 비용 효율적이며 다양한 주파수 대역 지원.
50Ω/75Ω, 유연~반강성
LMR 시리즈
LMR-195, LMR-240, LMR-400. 저손실 설계로 장거리 RF 신호 전송에 최적화.
50Ω, 저손실, 옥외용
세미리지드 (Semi-Rigid)
구리 외피의 반강성 케이블. 최고의 차폐 성능과 위상 안정성. 정밀 계측에 사용.
50Ω, 0.047"~0.250"
플렉시블 (Flexible)
반복적인 굴곡과 이동이 필요한 환경에 적합. 테스트 리드, 이동식 장비용.
50Ω, 고내구성
Specifications
기술 사양
Termination
종단(터미네이션) 방식
크림프 (Crimp)
전용 크림프 공구와 다이(Die)를 사용하여 커넥터를 케이블에 압착합니다. 대량 생산에 적합하며, 일관된 품질을 보장합니다. 크림프 높이를 100% 측정하여 관리합니다.
빠른 작업 속도, 높은 재현성, 양산 최적
솔더 (Solder)
커넥터 핀과 케이블 중심 도체를 솔더링으로 접합합니다. 고주파 환경에서 최상의 전기적 접촉을 제공하며, 프로토타입과 소량 생산에 유리합니다.
최적의 전기적 성능, 정밀 작업 가능
클램프 (Clamp)
기계적 압력으로 커넥터를 고정합니다. 현장 조립이 가능하며, 대구경 케이블이나 옥외 장비에 주로 사용됩니다.
현장 조립 가능, 대구경 케이블 적합
Quality Process
품질 관리 프로세스
사양 확인 & DFM
주파수, 임피던스, 커넥터 타입, 케이블 길이 등 모든 사양을 검토하고 제조 가능성을 분석합니다.
케이블 준비 & 종단
정밀 절단, 스트리핑 후 크림프/솔더/클램프 방식으로 커넥터를 종단합니다. 크림프 높이와 솔더 필렛을 100% 검사합니다.
RF 테스트 & 검증
네트워크 분석기로 VSWR, 삽입 손실, 반사 손실을 주파수 범위 전체에서 스윕 테스트합니다.
출하 & 추적
개별 테스트 성적서를 첨부하여 출하합니다. 커넥터 로트, 케이블 로트, 테스트 결과를 모두 추적 관리합니다.
5G & Korea
한국 5G 인프라를 위한 RF 솔루션
한국은 세계 최초 5G 상용화 국가로, 28GHz mmWave와 3.5GHz Sub-6 대역의 인프라가 빠르게 확대되고 있습니다. WellPCB Korea는 5G 기지국, 소형 셀, 중계기에 필요한 고주파 RF 커넥터 어셈블리를 KC EMC 인증 대응과 함께 제공합니다.Rogers/Teflon 기판과 RF 커넥터를 원스톱으로 주문하여 국내 납기를 단축하세요.
Applications
적용 분야
FAQ
자주 묻는 질문
RF 커넥터 종류별 주파수 범위는 어떻게 되나요?
SMA는 DC~18GHz(일부 26.5GHz), BNC는 DC~4GHz, N-Type은 DC~11GHz(일부 18GHz), TNC는 DC~11GHz, MCX/MMCX는 DC~6GHz입니다. 용도와 주파수 대역에 맞는 커넥터를 선택하는 것이 중요합니다.
RF 케이블 어셈블리 최소 주문 수량(MOQ)은 얼마인가요?
프로토타입은 1개부터 제작 가능합니다. 양산은 일반적으로 100개 이상이며, 커넥터 종류와 케이블 사양에 따라 다를 수 있습니다. 소량 주문도 유연하게 대응합니다.
50Ω과 75Ω 임피던스의 차이는 무엇인가요?
50Ω은 전력 전송 효율이 최적화되어 통신, 계측, 방산 장비에 사용됩니다. 75Ω은 신호 손실이 최소화되어 영상, 방송, CCTV 시스템에 주로 사용됩니다. 대부분의 RF 시스템은 50Ω 표준을 따릅니다.
RF 케이블 어셈블리 납기는 얼마나 걸리나요?
표준 사양의 경우 5~7 영업일 이내 출하 가능합니다. 프로토타입 급행 서비스는 3일 이내도 가능합니다. 맞춤 사양이나 특수 커넥터의 경우 2~3주가 소요될 수 있습니다.
어떤 품질 테스트를 진행하나요?
100% 도통 테스트, Hi-Pot(고전압 절연) 테스트, RF 스윕 테스트(VSWR, 삽입 손실, 반사 손실)를 진행합니다. MIL-STD 규격 요구 시 환경 시험(온도, 진동, 습도)도 가능합니다.
PCB와 RF 커넥터를 함께 주문할 수 있나요?
네, WellPCB Korea는 Rogers PCB, 고주파 기판 제조부터 RF 커넥터 조립, PCB 실장까지 원스톱으로 제공합니다. PCB-커넥터 통합 어셈블리로 임피던스 불일치 리스크를 줄일 수 있습니다.
