프레스핏 커넥터 조립
홀 공차와 삽입력을 먼저 닫는 프레스핏 커넥터 조립
납땜 없는 커넥터 삽입은 단순 조립이 아니라 PCB 완성 홀, 커넥터 데이터시트, 지그 지지, 전기 테스트가 함께 맞아야 안정됩니다.
요약
- 프레스핏 커넥터 조립은 납땜 없이 금속화 홀에 컴플라이언트 핀을 삽입하는 PCBA 공정입니다.
- 핵심 관리는 완성 홀 공차, 삽입력, 안착 높이, 보드 지지, 전기 테스트입니다.
- 백플레인, 산업 제어 보드, 통신 장비처럼 고핀수 커넥터가 많은 제품에 적합합니다.
- RFQ에는 커넥터 품번, 보드 두께, 홀 공차, 삽입 방향, 검사 기준이 필요합니다.

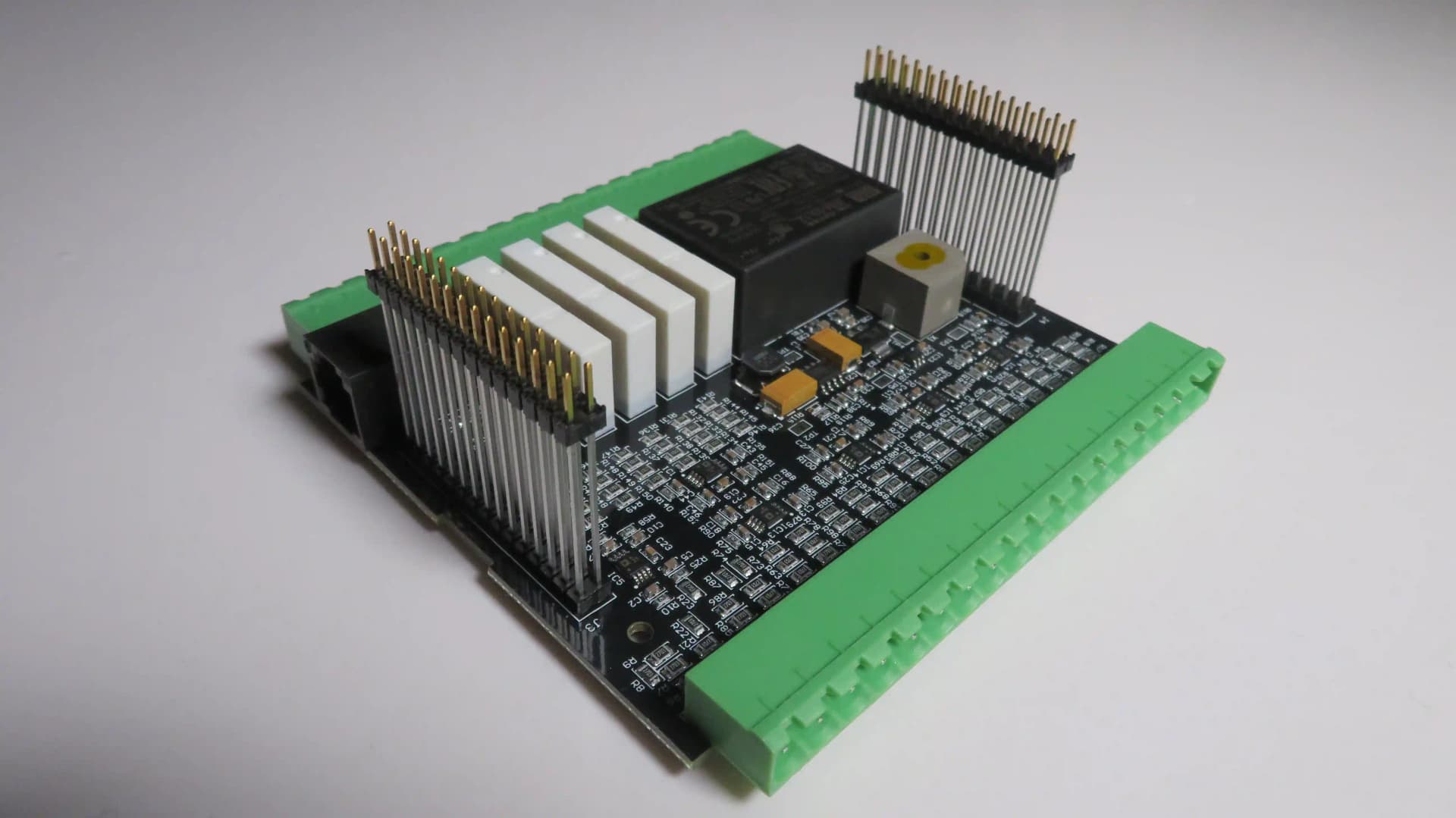

프레스핏 커넥터 조립은 홀 공차부터 시작합니다
프레스핏 커넥터 조립은 컴플라이언트 핀을 PCB의 금속화 홀에 눌러 넣어 전기적·기계적 접속을 만드는 PCBA 공정입니다. 일반 스루홀 조립처럼 납땜 결과만 보는 방식으로는 부족하고, 완성 홀 직경과 삽입 하중이 먼저 맞아야 합니다.
완성 홀은 도금 이후 실제 핀이 들어가는 최종 홀 크기입니다. 커넥터 제조사가 지정한 범위보다 작으면 배럴 손상과 보드 휨이 생기고, 너무 크면 접촉 압력과 보유력이 낮아집니다. 인쇄회로기판 제조 관점에서도 드릴과 도금 공차는 조립 품질에 직접 연결됩니다.
삽입력은 커넥터 핀을 홀에 넣을 때 필요한 힘입니다. 핀 수가 늘어나면 총 하중이 커지므로 지그 지지, 평행도, 커넥터 방향을 함께 관리해야 합니다. 전기 커넥터는 단품 사양만으로 판단하기 어렵고, 보드 두께와 조립 조건까지 같이 봐야 합니다.
공정 범위
PCB + 조립
제작 홀 공차와 삽입 조건을 연결
검사 기준
IPC-A-610
외관·전기·고객 도면 기준 적용
적합 제품
백플레인·제어보드
고핀수 커넥터 중심 PCBA
운영 방식
파일럿 후 양산
초도 샘플로 공정 창 고정
역량
프레스핏 조립에서 관리하는 6가지 포인트
완성 홀 공차를 조립 전 검토
프레스핏 커넥터 조립은 PCB 제작 품질과 분리할 수 없습니다. 드릴 도면, 도금 두께, 보드 두께, 커넥터 제조사 홀 범위를 조립 전에 맞춰 삽입력 리스크를 줄입니다.
삽입력과 보드 지지 조건 관리
핀 수가 많은 커넥터는 총 삽입 하중이 빠르게 커집니다. 지지 플레이트와 평행도를 먼저 잡아야 도금 홀 배럴 손상, 보드 휨, 커넥터 기울어짐을 막을 수 있습니다.

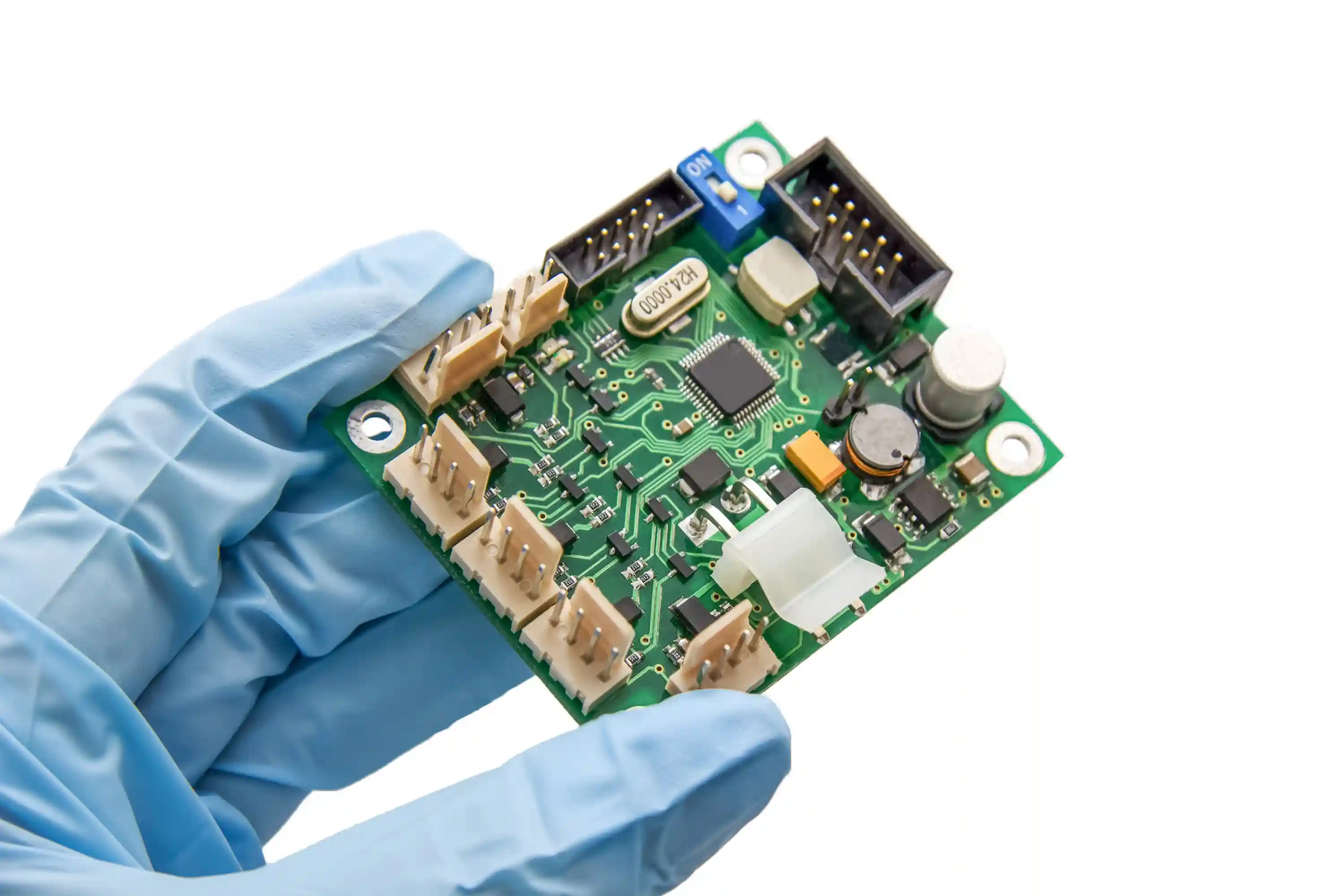

안착 높이와 외관 기준 고정
프레스핏은 납땜 필릿으로 품질을 판단하지 않습니다. 하우징 하단 간격, 안착 높이, 핀 필드 정렬, 표면 손상 여부를 고객 도면 기준으로 검사합니다.
도통·절연·기능 테스트 연결
고핀수 커넥터는 외관만으로 접속 안정성을 판단하기 어렵습니다. 도통, 절연, 고객 FCT, 필요 시 ICT를 조합해 현장 장애 비용을 낮춥니다.
재작업 한계와 폐기 기준 문서화
커넥터 제거와 재삽입은 홀 도금과 보유력에 영향을 줍니다. 파일럿 단계에서 허용 횟수, 재검사, 폐기 기준을 정해야 양산 중 판단이 흔들리지 않습니다.
백플레인·Box Build 연계
프레스핏 커넥터는 섀시, 도터 카드, 하네스, 인클로저와 맞물리는 경우가 많습니다. 필요하면 백플레인 PCB와 Box Build까지 한 일정으로 검토합니다.
실제 프로젝트 스냅샷
싱가포르 로봇 OEM — 다중 PO 구조의 PCBA 납기 관리
2026-Q1, 싱가포르 로봇 OEM은 제품 출시를 위해 PCB와 조립 서비스를 다중 발주 구조로 운영했습니다. 프레스핏 커넥터 조립 자체의 사례는 아니지만, 고핀수 커넥터가 들어가는 PCBA 프로젝트에서도 같은 운영 원칙이 필요합니다. 결제, 분할 납품, 일정 리스크를 빠르게 공유해야 조립 기준 변경이 생산 후반에 누적되지 않습니다.
원본 수치
multi-PO program
원본 수치
split PIs
원본 수치
same-day payment confirmation
원본 수치
early delivery warning issued
익명화된 사례입니다. 고객명, 제품명, PO 번호는 공개하지 않으며, concrete_numbers는 원문 그대로 인용했습니다.
기술 사양과 범위
프레스핏 커넥터 조립의 구매 리스크는 장비 보유 여부보다 공차 기준이 닫혀 있는지에서 갈립니다. WellPCB Korea는 백플레인 PCB 제작, 고속 백플레인 커넥터 통합 서비스, PCB 테스트 서비스와 연결해 조립 전후 기준을 맞춥니다.
| 서비스 범위 | 프레스핏 커넥터 삽입, 검사, 전기 테스트, 양산 전환 문서 |
| 대상 PCB | 백플레인 PCB, 산업 제어 PCBA, 통신 장비 보드, 서버 모듈 |
| 핵심 제출 자료 | Gerber/ODB++, 드릴 도면, 커넥터 데이터시트, 보드 두께, 검사 기준 |
| 관리 항목 | 완성 홀 공차, 도금 두께, 삽입 방향, 삽입력, 안착 높이 |
| 검사 옵션 | 외관, 높이 측정, 도통, 절연, ICT 검토, 고객 FCT |
| 품질 기준 | IPC-A-610, IPC-J-STD-001, ISO 9001 문서 체계와 고객 도면 |
| 권장 시작 단계 | EVT 또는 DVT 전 RFQ 단계 |
| 범위 제외 | 커넥터 제조사 데이터시트를 대체하는 자체 홀 규격 임의 지정 |
비교
프레스핏과 다른 커넥터 조립 방식 비교
| 방식 | 적합한 경우 | 관리 포인트 | 주의할 점 |
|---|---|---|---|
| 프레스핏 커넥터 | 고핀수 백플레인, 통신 장비, 산업 제어 카드 | 완성 홀, 삽입력, 지그 지지, 안착 높이 | 홀 공차가 맞지 않으면 도금 손상 또는 낮은 보유력이 생깁니다. |
| 선택적 솔더링 커넥터 | 혼합 SMT+THT 보드, 열 민감 부품 주변 | 플럭스, 노즐 경로, 납량, 열 프로파일 | 대형 커넥터에서는 열 용량과 wetting 확인이 중요합니다. |
| 웨이브 솔더링 커넥터 | 단면 THT가 많은 반복 생산 보드 | 프리히트, 웨이브 높이, 마스킹, 팔레트 | 양면 SMT가 많은 보드에서는 간섭과 열 영향을 확인해야 합니다. |
| 수작업 솔더링 커넥터 | 소량 시제품, 리워크, 특수 부품 | 작업자 조건, 팁 온도, 시간, 검사 기준 | 반복 생산에서는 작업자 편차와 추적성 관리가 어려워집니다. |
| 케이블 인터커넥트 | 모듈 간 거리가 멀거나 서비스 루프가 필요한 장비 | 핀맵, 압착, strain relief, 도통 테스트 | 고밀도 슬롯 구조에서는 하네스보다 백플레인이 더 안정적일 수 있습니다. |
프레스핏은 열을 줄이는 장점이 있지만, 공차가 좁고 기계 하중 관리가 까다롭습니다. 반대로 선택적 솔더링은 공정 창이 익숙해도 고핀수 커넥터에서는 열 균일성과 납량 판정이 어려울 수 있습니다. 구매팀은 단가보다 현장 장애 비용과 재작업 접근성을 먼저 비교해야 합니다.

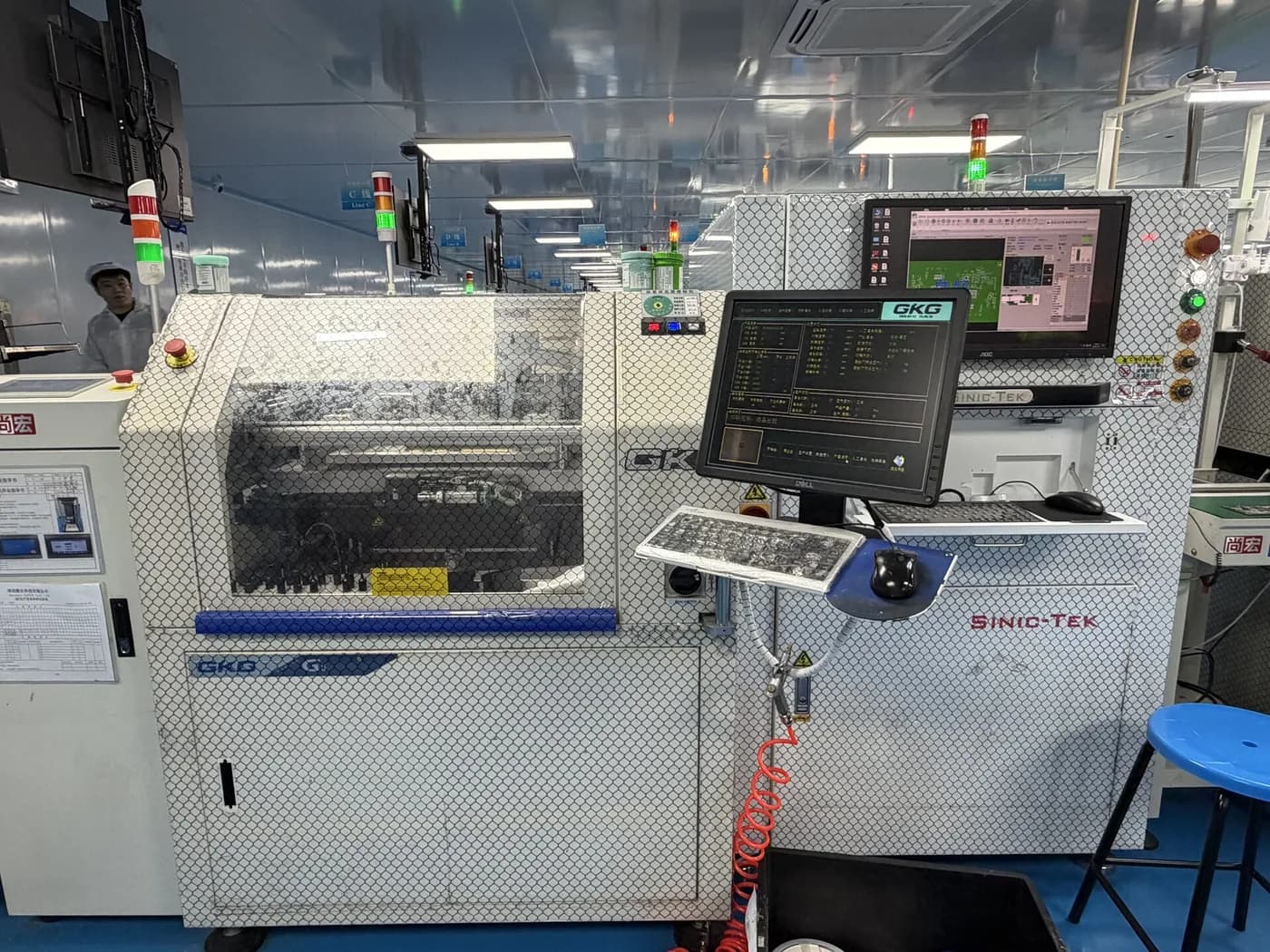

공정
프레스핏 커넥터 조립 진행 절차
RFQ 자료와 커넥터 조건 확인
Gerber, 드릴 도면, 보드 두께, 커넥터 품번, 삽입 방향, 검사 기준을 확인합니다. 데이터시트의 권장 홀 범위가 없으면 견적을 확정하지 않고 보완 자료를 요청합니다.
PCB 제작 공차와 조립 지그 검토
프레스핏 홀은 일반 PTH와 다른 공차 관리가 필요할 수 있습니다. 지지 플레이트, 보드 평탄도, 커넥터 하우징 간섭을 사전에 검토합니다.
초도 샘플 삽입과 안착 확인
초도 5~10pcs에서 안착 높이, 외관, 보드 휨, 도통 결과를 기록합니다. 필요하면 고객과 사진 기준 또는 검사 리포트 형식을 맞춥니다.
전기 테스트와 기능 확인
도통과 절연을 기본으로 하고, 제품 조건에 따라 ICT, FCT, 전원 인가, 통신 응답 테스트를 연결합니다. 고객 테스트 지그가 있으면 절차서를 함께 검토합니다.
양산 전환과 변경 관리
파일럿 승인 후 홀 공차, 커넥터 lot, 검사 샘플링, 재작업 기준을 문서화합니다. 커넥터 대체나 보드 Rev 변경은 별도 승인 흐름으로 관리합니다.
적합한 적용 분야와 맞지 않는 범위
프레스핏 커넥터 조립은 반복 체결, 높은 핀 수, 열 영향 최소화가 중요한 제품에 적합합니다. 다만 모든 커넥터를 프레스핏으로 바꾸는 것은 권장하지 않습니다. 커넥터 제조사의 홀 규격, 보드 두께, 삽입 장비 조건이 없으면 먼저 맞춤형 회로기판 제작 관점의 DFM 검토가 필요합니다.
PRECI-DIP의 프레스핏 커넥터 설명처럼 컴플라이언트 핀은 홀 공차 범위 안에서 기계적 접촉을 만들어야 합니다. 또한 공개 커넥터 문서처럼 삽입력은 핀 수와 핀당 요구 힘을 함께 계산해야 하므로, 데이터시트 없는 대체품 사용은 파일럿 이전에 승인하지 않는 편이 안전합니다.
백플레인 및 카드 케이지
여러 도터 카드가 반복 체결되는 섀시 구조에서는 커넥터 정렬, 보드 두께, 삽입 하중이 기능만큼 중요합니다.
통신 장비와 네트워크 모듈
고핀수 커넥터와 긴 신호 경로가 있는 장비는 전기 테스트와 기계 안착 기준을 동시에 관리해야 합니다.
산업 제어 PCBA
PLC, I/O 카드, 전원 모듈처럼 현장 교체 비용이 큰 보드는 삽입 후 도통과 기능 테스트 기록을 남기는 편이 좋습니다.
서버·데이터 장비 서브모듈
모듈형 구조에서는 커넥터 공차와 chassis 정렬이 후반 통합 테스트의 병목이 되기 쉽습니다.
"프레스핏 조립은 힘으로 끼우는 공정처럼 보이지만, 실제로는 PCB 홀 공차와 커넥터 데이터시트를 얼마나 빨리 같은 표에 올리느냐가 수율을 결정합니다."
Hommer Zhao
창립자 & 기술 전문가, PCB 및 전자 제조 20년 이상
자주 묻는 질문
프레스핏 커넥터 조립 FAQ
프레스핏 커넥터 조립 견적에는 어떤 자료가 필요한가요?
프레스핏 커넥터 조립 견적에는 Gerber 또는 ODB++, 드릴 도면, 완성 홀 공차, 보드 두께, 커넥터 품번, 삽입 방향, 검사 기준이 필요합니다. 커넥터 제조사가 지정한 홀 범위와 최대 삽입력을 RFQ에 넣어야 PCB 제작과 조립 공정이 같은 기준으로 움직입니다. 백플레인이나 산업 제어 PCBA처럼 핀 수가 많은 제품은 초도 5~10pcs에서 안착 높이와 도통 결과를 먼저 확인하는 편이 안전합니다.
제 보드가 6주 안에 파일럿 생산까지 가야 합니다. 프레스핏 공정을 포함할 수 있나요?
6주 일정은 가능할 수 있지만, 완성 홀 검토와 커넥터 입고 일정을 첫 주에 닫아야 합니다. 프레스핏은 납땜 공정보다 열 리스크가 낮지만 홀 공차, 삽입 지그, 지지 플레이트가 늦게 정해지면 일정이 바로 흔들립니다. WellPCB Korea는 RFQ 단계에서 PCB 제작, 커넥터 조달, 초도 삽입 샘플, 전기 테스트 순서를 나누어 일정표를 제안합니다.
프레스핏이 선택적 솔더링보다 항상 더 좋은 선택인가요?
프레스핏이 항상 더 좋은 선택은 아닙니다. 프레스핏은 열 영향을 줄이고 고핀수 커넥터의 반복성을 높일 수 있지만, 완성 홀 공차와 삽입력 창이 맞지 않으면 도금 손상이나 낮은 보유력이 생깁니다. 선택적 솔더링은 공정 이해도가 높고 일부 혼합 조립 보드에 더 적합합니다. 100핀 이상 커넥터, 두꺼운 백플레인, 현장 교체 비용이 큰 장비라면 두 방식을 표로 비교해 결정합니다.
프레스핏 커넥터 삽입 후 어떤 검사를 해야 하나요?
기본 검사는 외관, 안착 높이, 보드 휨, 도통, 절연, 고객 기능 테스트입니다. X-ray는 모든 프레스핏 조립에 필수는 아니지만, Class 3 수준 문서화나 고객 승인 요구가 있으면 샘플 기준으로 보조 증거를 남길 수 있습니다. 핀 수가 많거나 삽입력이 높은 커넥터는 초도품에서 힘 기록과 단면 분석 기준을 정하고, 양산에서는 lot별 추세를 관리합니다.
프레스핏 커넥터를 한 번 제거한 뒤 다시 삽입해도 되나요?
재삽입은 고객 규격과 커넥터 데이터시트가 허용할 때만 검토합니다. 실무적으로는 같은 홀에 1회 재삽입까지만 허용하고, 그 이후는 엔지니어링 리뷰를 거는 기준이 안전합니다. 이유는 도금층 손상, 보유력 저하, 간헐 접촉 가능성이 커지기 때문입니다. 양산 RFQ에는 재작업 횟수, 폐기 기준, 재검사 항목을 8D 대응 전에 미리 적어 두는 것이 좋습니다.
프레스핏 커넥터 조립은 백플레인 PCB 페이지와 어떻게 다릅니까?
백플레인 PCB 페이지는 고다층 보드, 슬롯 구조, 임피던스, 커넥터 배치까지 포함한 기판 제조 관점입니다. 이 프레스핏 커넥터 조립 페이지는 이미 정해진 PCB와 커넥터를 실제로 삽입하고 검사하는 공정 관리에 초점을 둡니다. 따라서 완성 홀 측정, 삽입력, 지그 지지, 안착 높이, 전기 테스트, 재작업 한계가 핵심입니다. 두 범위가 함께 필요하면 RFQ에서 PCB 제작과 조립을 한 일정으로 묶습니다.
프레스핏 커넥터 조립 RFQ를 공차 기준부터 검토해 드립니다
커넥터 품번, 드릴 도면, 보드 두께, 삽입 방향, 검사 요구를 보내주시면 PCB 제작과 조립 공정이 같은 기준으로 가능한지 확인해 드립니다.
