방산 프로젝트에서 케이블 어셈블리는 부품이 아니라 시스템 인터페이스입니다
군용 케이블 어셈블리는 단순 케이블 조립과 접근 방식이 다릅니다. 전술 차량, 야전 통신 장비, 레이더, 전원 분배 장치, 센서 플랫폼처럼 현장 환경이 거친 시스템에서는 커넥터 체결 안정성, EMI 차폐, 진동 대응, 추적성 문서가 한 세트로 관리되어야 합니다. 규격 이름만 맞는 부품을 조합하는 것으로는 충분하지 않고, 실제 장착 환경에서 고장이 나지 않도록 구조 전체를 설계해야 합니다.
기존 케이블 어셈블리 페이지가 다양한 상용 케이블 조립 범위를 다룬다면, 이 페이지는 MIL-DTL-38999 커넥터, MIL-W-22759 전선, 실드 백쉘, 로트 이력, 환경 검증 계획처럼 방산 구매자와 개발팀이 실제로 확인하는 항목에 초점을 맞춥니다. 이는 산업용 하네스나자동차 하네스와도 다른 의사결정 포인트입니다.
특히 방산 프로젝트는 시제품 수량이 많지 않더라도 검토와 승인 포인트가 많습니다. 커넥터 선택, 핀맵, 차폐 종단, 라벨 체계, 포장 기준, 검사 기록 형식을 양산 직전에 정리하면 일정이 지연되기 쉽습니다. 그래서 WellPCB Korea는 제조 이전 단계에서 배선 구조와 검증 계획을 함께 정리하는 방식으로 접근합니다.
또한 RF 커넥터 어셈블리, PCB 조립, Box Build와 연계하면 장비 단위 인터페이스를 하나의 파트너가 같이 검토할 수 있습니다. 케이블 단품 발주보다 일정과 커뮤니케이션을 더 안정적으로 관리할 수 있다는 점이 강점입니다.
Why This Page
일반 케이블 페이지로는 부족한 이유
방산 구매자는 보통 “케이블을 만들 수 있나요?”보다 “우리 규격과 검증 흐름에 맞춰 관리할 수 있나요?”를 먼저 묻습니다. 그래서 군용 케이블 어셈블리 페이지는 커넥터 종류를 나열하는 데서 끝나면 안 되고, 시험과 문서, 추적성, 시스템 통합 능력까지 함께 보여줘야 합니다.
WellPCB Korea는 상용 케이블 조립 역량 위에 방산 프로젝트에서 중요한 고신뢰 종단 품질, 차폐 구조 설계, 로트 이력 관리, 환경 검증 대응을 전면에 두고 제안합니다. 이 차이가 페이지의 검색 의도와 실제 구매 의도를 맞춰 줍니다.
- ✓MIL-DTL-38999 기반 러기드 커넥터 구조
- ✓MIL-W-22759 중심의 고신뢰 전선 선택
- ✓IPC/WHMA-A-620 Class 3 품질 기준 중심 관리
- ✓추적성·검사 기록까지 고려한 납품 체계
- ✓PCB / RF / Box Build와 연결 가능한 통합 대응
Capabilities
군용 케이블 어셈블리 핵심 역량
부품 선정부터 검증 계획까지, 방산 구매와 개발 관점에서 필요한 항목에 집중했습니다

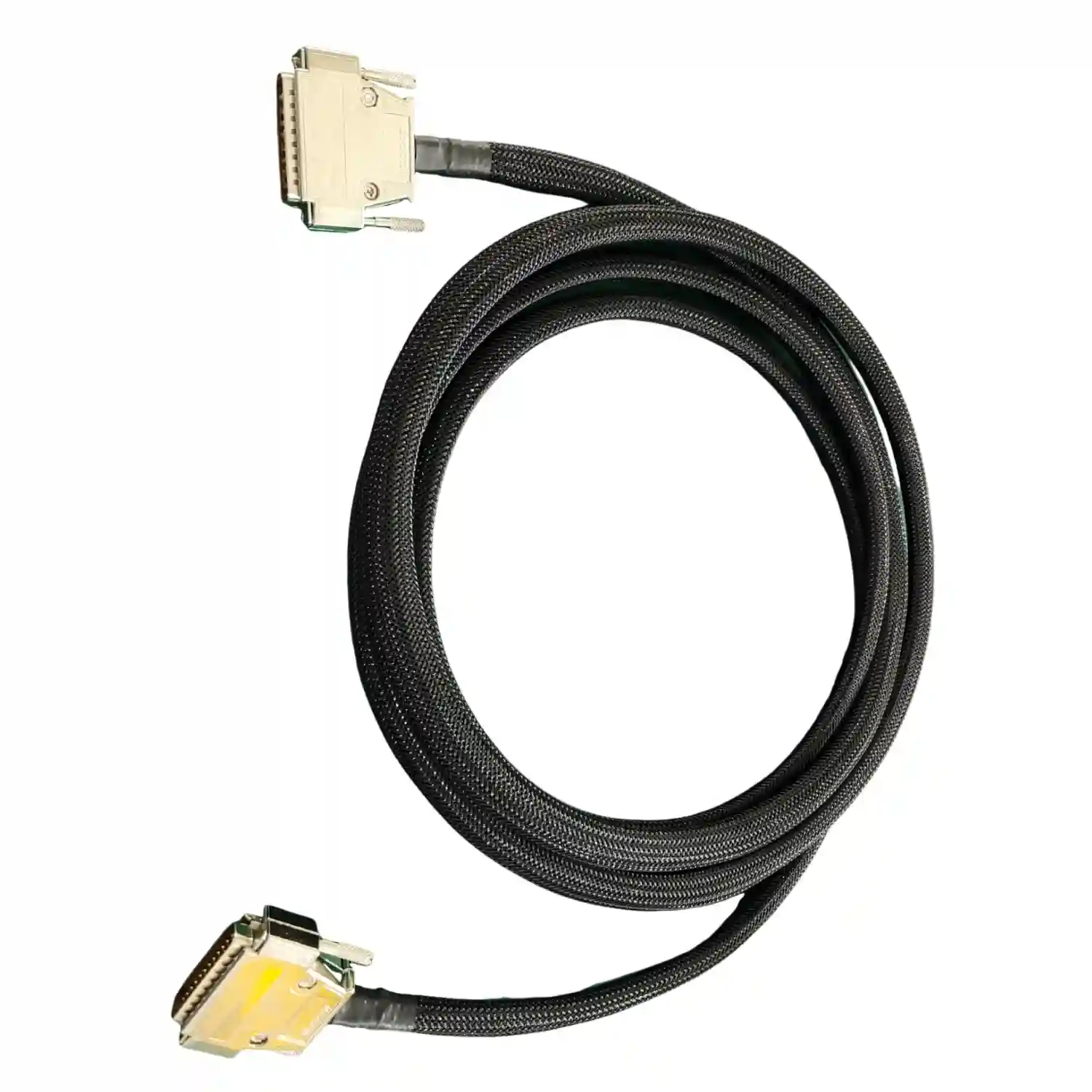

MIL 원형 커넥터 대응
MIL-DTL-38999 계열 원형 커넥터와 방수 백쉘 구조를 중심으로 체결 신뢰성이 중요한 프로젝트를 설계합니다. 고진동 장비와 이동형 시스템에서 커넥터 풀림과 접촉 불량 리스크를 줄이는 방향으로 설계 검토를 진행합니다.
고신뢰 전선 선택
MIL-W-22759 계열 전선과 고내열 절연 재료를 기준으로 온도, 마찰, 화학 노출 조건에 맞는 와이어 구성을 제안합니다. 단순 규격 일치보다 실제 장착 환경에서의 굴곡과 라우팅 여유를 함께 고려합니다.
EMI 차폐 구조 설계
브레이드, 포일, 이중 차폐와 360도 실드 종단 방식을 조합해 전술 통신, 센서, RF 주변 회로의 간섭 리스크를 낮춥니다. 차폐는 소재 선택뿐 아니라 접지 구조와 백쉘 체결 방식까지 함께 설계해야 효과가 유지됩니다.
추적성 중심 생산
커넥터 로트, 케이블 로트, 공정 기록, 전기 시험 결과를 연결하는 방식으로 추적성 체계를 설계할 수 있습니다. 방산 프로젝트는 품질 자체만큼 문서화가 중요하므로 시제품 단계부터 기록 항목을 맞추는 것이 유리합니다.
환경 시험 계획 대응
온도 사이클, 진동, 습도, 절연, 내전압, 실드 연속성 같은 검증 항목을 고객 요구 수준에 맞춰 정리합니다. 시험은 뒤늦게 붙이는 단계가 아니라 설계와 자재 선택을 결정하는 입력값으로 다뤄야 재작업을 줄일 수 있습니다.
시스템 통합 생산
군용 케이블 어셈블리만 단품으로 공급할 수도 있고, PCB 조립, RF 커넥터 조립, 박스 조립까지 연결해 전체 인터페이스를 함께 검토할 수도 있습니다. 장비 레벨 통합이 필요한 프로젝트에서 일정과 책임 분산을 줄이는 데 유리합니다.
Cable Families
프로젝트 유형별 군용 케이블 구성
방산 장비에서 자주 요구되는 인터커넥트 구조를 용도별로 정리했습니다
전술 통신 케이블
차폐 연속성과 굴곡 안정성이 중요한 통신 장비용 케이블. 필드 체결과 분해가 반복되는 환경에 맞춰 백쉘과 스트레인 릴리프를 설계합니다.
전술 무전기, 지휘통제 장비, 통신 노드
차량 인터커넥트 케이블
진동, 충격, 먼지, 습도 조건을 고려한 차량 내부 및 외부 배선용 어셈블리. 센서, 전원, 데이터 라인을 분리해 오동작 리스크를 낮춥니다.
전술 차량, 무인 지상차량, 전원 분배
센서 및 제어 케이블
신호 무결성과 실드 구조가 중요한 센서 피드백용 케이블. 커넥터 핀맵과 차폐 접지를 명확히 해야 현장 디버깅 비용을 줄일 수 있습니다.
EO/IR 센서, 제어 유닛, 시험 장비
러기드 이더넷 및 데이터 케이블
RJ45 자체보다 장착 구조, 차폐 접속, 외피 보호가 더 중요해지는 방산 환경용 데이터 케이블. 표준 이더넷을 그대로 가져오기보다 현장 장착 방식에 맞춘 구조 변경이 필요합니다.
차량 네트워크, 야전 데이터 링크, 임시 지휘망
RF 및 하이브리드 케이블
RF 경로와 전원 또는 제어선을 하나의 어셈블리 안에 통합하는 복합 구조입니다. 커넥터 선택과 케이블 라우팅이 잘못되면 간섭과 유지보수 난도가 급격히 올라가므로 초기에 통합 설계를 해야 합니다.
레이더 서브시스템, 안테나 모듈, 전자전 장비
플랫폼 내부 배선 세트
단품 케이블이 아니라 장비 내부 전체 배선 세트를 묶어 관리하는 방식입니다. 분기 수량이 많을수록 케이블 하네스와 박스 조립을 함께 검토해야 설치 시간이 줄어듭니다.
랙 장비, 모듈러 전자함, 유지보수 키트
Specifications
기술 및 공급 사양 범위
일반 케이블 조립과 구분되는 방산 프로젝트용 검토 항목을 정리했습니다
Process
군용 케이블 어셈블리 진행 프로세스
제작보다 검토와 검증 비중이 큰 프로젝트 특성을 반영한 흐름입니다
프로젝트 요구사항 정리
장비 환경, 상대 커넥터, 전기 사양, 굴곡 여부, 장착 공간, 문서 요구사항을 먼저 정리합니다. 방산 프로젝트는 제작보다 요구 정의가 더 어려운 경우가 많아서, 이 단계에서 빠진 조건이 있으면 뒤 단계의 재작업 비용이 커집니다.
커넥터·전선 구조 선정
MIL 원형 커넥터, 실드 백쉘, 전선 규격, 외피 보호재, 마킹 방식을 결정합니다. 커넥터만 규격에 맞추고 전선과 종단 구조를 일반 사양으로 두면 군용 케이블의 의미가 약해지므로 조합 단위로 검토합니다.
시제품 설계 및 DFM 검토
배선도와 2D 조립도, 라벨 포맷, 번들 구조를 기준으로 시제품용 제조성을 검토합니다. 장착 간섭, 벤딩 반경, 백쉘 길이, 케이블 출구 각도를 이때 잡아야 현장 체결성이 좋아집니다.

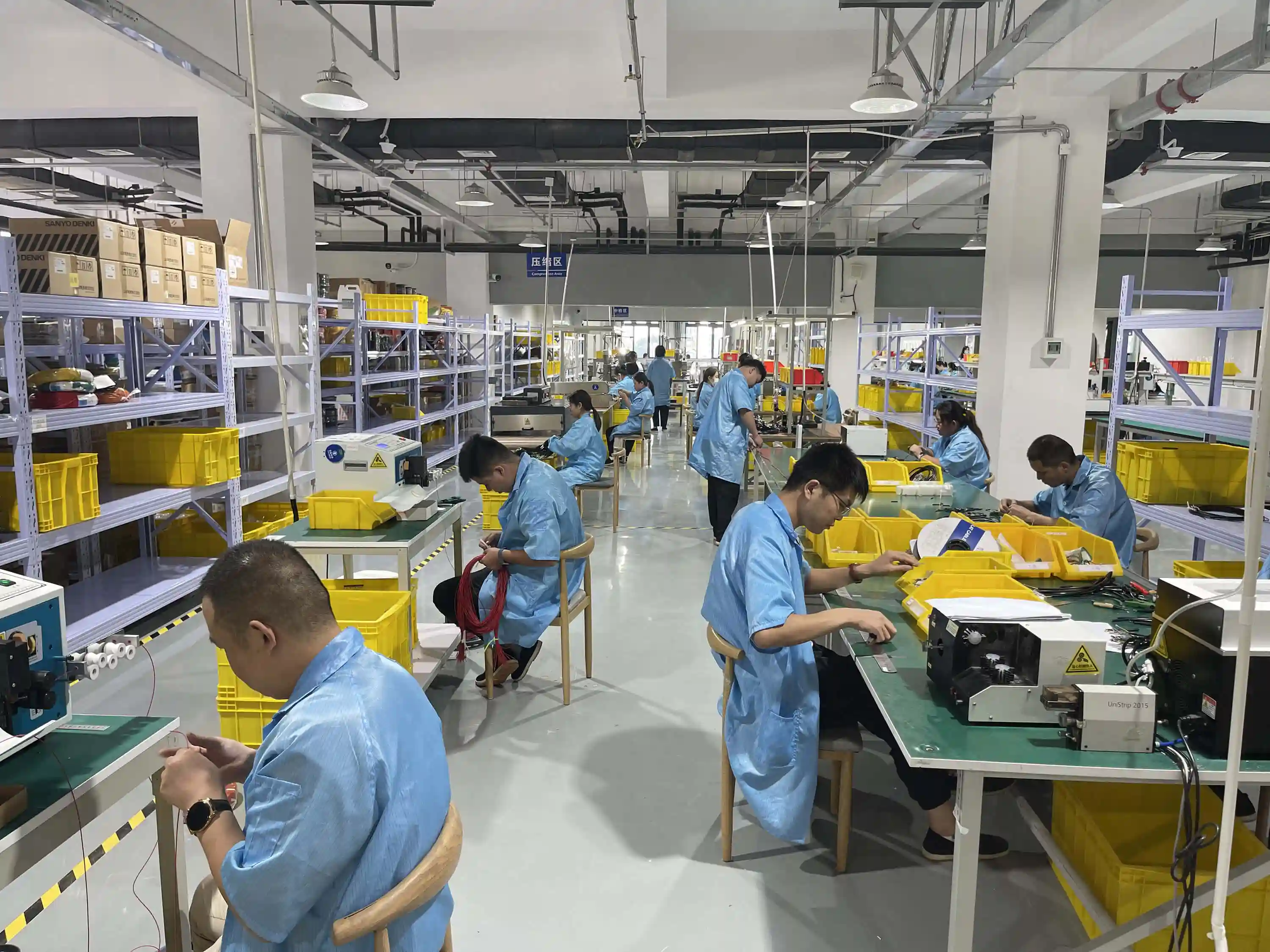

조립 및 공정 관리
절단, 스트리핑, 종단, 실드 처리, 백쉘 조립, 열수축 보호, 라벨 부착을 진행합니다. 군용 케이블은 외관보다 종단 품질과 실드 접속 품질이 중요하므로 작업 표준과 검사 포인트를 일반 케이블보다 촘촘하게 설정합니다.
전기 및 기계 검증
도통, 절연, 내전압, 실드 연속성, 핀맵 검증, 풀 테스트를 진행합니다. 프로젝트에 따라 진동이나 온도 같은 환경 항목을 추가로 검토해 양산 진입 전 리스크를 줄일 수 있습니다.
문서화 및 출하
검사 결과, 라벨 체계, 포장 방식, 로트 이력을 정리해 출하합니다. 방산 고객은 납품 후 유지보수와 교체 이력 관리가 중요하므로, 출하 단계의 문서 일관성이 현장 대응 속도에 직접 영향을 줍니다.
"군용 케이블 어셈블리 프로젝트는 커넥터 파트넘버만 맞춘다고 끝나지 않습니다. 실제 장애는 대부분 차폐 종단, 스트레인 릴리프, 케이블 출구 방향, 장착 공간 같은 세부 구조에서 발생합니다. 우리는 제조 전에 이러한 포인트를 먼저 검토해 고객이 필드 테스트 단계에서 겪을 수 있는 재작업을 줄이는 데 집중합니다."
Hommer Zhao
창립자 & 기술 전문가
Comparison
일반 케이블 어셈블리와의 차이
이미 케이블 어셈블리 공급업체가 있더라도 방산용 별도 페이지가 필요한 이유를 정리했습니다
| 비교 항목 | 군용 케이블 어셈블리 | 일반 케이블 어셈블리 |
|---|---|---|
| 핵심 구매 기준 | 규격, 검증, 추적성, 문서화 | 납기, 단가, 범용성 |
| 커넥터 구조 | MIL 원형 커넥터, 백쉘, 잠금 구조 중시 | 상용 원형/직사각 커넥터 중심 |
| 차폐 설계 | 실드 종단 방식과 접지 구조까지 검토 | 차폐 유무 중심 검토 |
| 검증 포인트 | 전기 시험 + 환경 조건 사전 검토 | 기본 전기 시험 중심 |
| 문서 요구 | 로트 이력, 라벨 체계, 검사 기록 비중 높음 | 납품 검사 위주 |
| 통합 범위 | PCB, RF, 시스템 인터페이스까지 연계 | 케이블 단품 납품 비중 큼 |
Applications
주요 적용 분야
군용 케이블 어셈블리는 장비 자체보다 환경과 인터페이스 복잡도가 높은 곳에서 가치가 커집니다
전술 통신
무전기, 데이터 링크, 이동형 통신 장비 인터커넥트
전술 차량
차량 내부 배선, 전원 분배, 센서 및 제어 연결
레이더·센서
RF 경로와 제어 신호가 혼재된 복합 인터페이스
시험·정비 장비
현장 유지보수 키트와 점검 장비용 러기드 배선
전자함·랙 장비
모듈 간 백플레인 외부 배선과 전원 인터커넥트
전원 시스템
배터리 모듈, 전원 분배 장치, 보호 회로 연결
RF·안테나 모듈
RF 케이블과 제어 케이블이 결합된 하이브리드 구조
통합 플랫폼
PCB 조립, 인클로저, 케이블을 함께 묶는 시스템 생산
Quality Control
방산 프로젝트에서 중요한 품질 관리 포인트
군용 케이블 어셈블리는 생산 속도보다 재현 가능성이 더 중요합니다. 같은 도면으로 만든 제품이 로트마다 다르게 나오면 필드 유지보수와 교체가 어려워지기 때문입니다. 그래서 종단 품질, 핀맵, 실드 연속성, 라벨 체계, 검사 결과를 일관되게 남기는 체계가 필요합니다.
WellPCB Korea는 케이블 조립 품질을 IPC/WHMA-A-620 Class 3 관점에서 관리하며, 커넥터와 케이블 로트, 검사 항목, 출하 이력을 연결하는 흐름을 설계할 수 있습니다. 필요 시 RF 케이블과 PCB 조립을 함께 검토해 인터페이스 문제를 줄입니다.
환경 시험이 필요한 프로젝트라면 시제품 단계에서 검증 항목을 먼저 합의하는 것이 중요합니다. 후반에 온도나 진동 조건이 추가되면 커넥터, 백쉘, 전선, 오버몰딩 구조까지 다시 손봐야 할 수 있기 때문입니다. 초기 검증 계획이 전체 납기를 좌우합니다.
FAQ
군용 케이블 어셈블리 자주 묻는 질문
군용 케이블 어셈블리와 일반 산업용 케이블 어셈블리의 가장 큰 차이는 무엇인가요?
군용 케이블 어셈블리는 단순히 더 튼튼한 케이블을 쓰는 수준이 아닙니다. 커넥터 체결 신뢰성, EMI 차폐 구조, 진동과 충격 대응, 재료 규격, 로트 추적성, 시험 기록 관리까지 계약 요구사항에 맞춰 관리해야 합니다. 일반 산업용 케이블이 생산성과 비용 최적화에 초점을 맞춘다면, 군용 케이블 어셈블리는 현장 장애를 줄이기 위한 검증과 문서화 비중이 훨씬 높습니다.
MIL-DTL-38999 커넥터를 사용하면 모두 군용 케이블 어셈블리라고 볼 수 있나요?
아닙니다. MIL-DTL-38999는 대표적인 군용 원형 커넥터 규격이지만, 케이블 어셈블리 전체가 군용 수준인지 판단하려면 전선 규격, 차폐 구조, 종단 공정, 백쉘과 스트레인 릴리프, 시험 항목, 추적성 관리까지 함께 봐야 합니다. 즉, 커넥터만 MIL 규격이라고 해서 완제품 전체가 같은 수준의 신뢰성을 확보하는 것은 아닙니다.
전술 차량이나 야외 방산 장비용 케이블을 준비 중이라면 어떤 자료를 먼저 보내야 하나요?
가장 먼저 필요한 것은 사용 환경 정보입니다. 전압과 전류, 신호 종류, 길이, 굴곡 여부, 방수 요구, 장착 공간, 상대 커넥터 규격, 차폐 필요성, 온도와 진동 조건을 알려주시면 설계 정확도가 크게 올라갑니다. 도면이 완성되지 않았더라도 커넥터 파트넘버, 배선도, 장비 사진, 기존 샘플 중 하나만 있어도 초기 구조 제안과 견적 산정이 가능합니다.
양산 전에 어떤 검증을 먼저 해야 방산 프로젝트 납기 지연을 줄일 수 있나요?
초기 샘플 단계에서는 도통과 절연 같은 기본 전기 시험만으로는 부족합니다. 실제 장착 환경을 반영한 체결 검토, 차폐 연속성 확인, 풀 테스트, 굴곡 검토, 필요 시 온도와 진동 같은 환경 조건까지 조기에 검토해야 양산 전 수정 비용을 줄일 수 있습니다. 커넥터와 전선 선택이 늦게 바뀌면 리드타임과 재검증 부담이 커지므로 시제품 단계에서 시험 계획을 먼저 합의하는 것이 중요합니다.
방산 프로젝트에서 추적성은 어디까지 관리할 수 있나요?
프로젝트 요구 수준에 따라 커넥터 로트, 케이블 로트, 작업 공정 기록, 검사 결과, 출하 이력을 연결하는 방식으로 추적성 구성을 지원합니다. 특히 IPC/WHMA-A-620 Class 3 수준의 하네스는 전수 검사와 문서 관리가 중요하므로, 시제품 단계부터 추적 포맷을 합의하면 양산 전환 시 혼선을 줄일 수 있습니다. 고객이 지정한 라벨 체계나 문서 양식이 있으면 그 포맷에 맞춰 조정할 수 있습니다.
군용 케이블 어셈블리와 PCB 조립을 한 업체에서 함께 진행하는 것이 왜 유리한가요?
방산 장비는 케이블 단품보다 보드와 커넥터 인터페이스에서 문제가 자주 발생합니다. PCB 조립, RF 커넥터, 케이블 어셈블리, 최종 시스템 조립을 한 파트너가 같이 검토하면 핀맵 오류, 실장 높이 간섭, 실드 접지 구조 불일치 같은 리스크를 초기에 줄일 수 있습니다. WellPCB Korea는 PCB 조립과 케이블 조립을 함께 지원하므로 인터페이스 검증과 공급망 관리가 더 단순해집니다.
방산용 케이블 프로젝트를 검토 중이신가요?
커넥터 파트넘버, 배선도, 기존 샘플, 사용 환경 중 하나만 보내주셔도 초기 구조 검토와 제조 가능성 피드백을 드립니다. 시제품 단계부터 양산 전환까지 한국어로 대응합니다.
