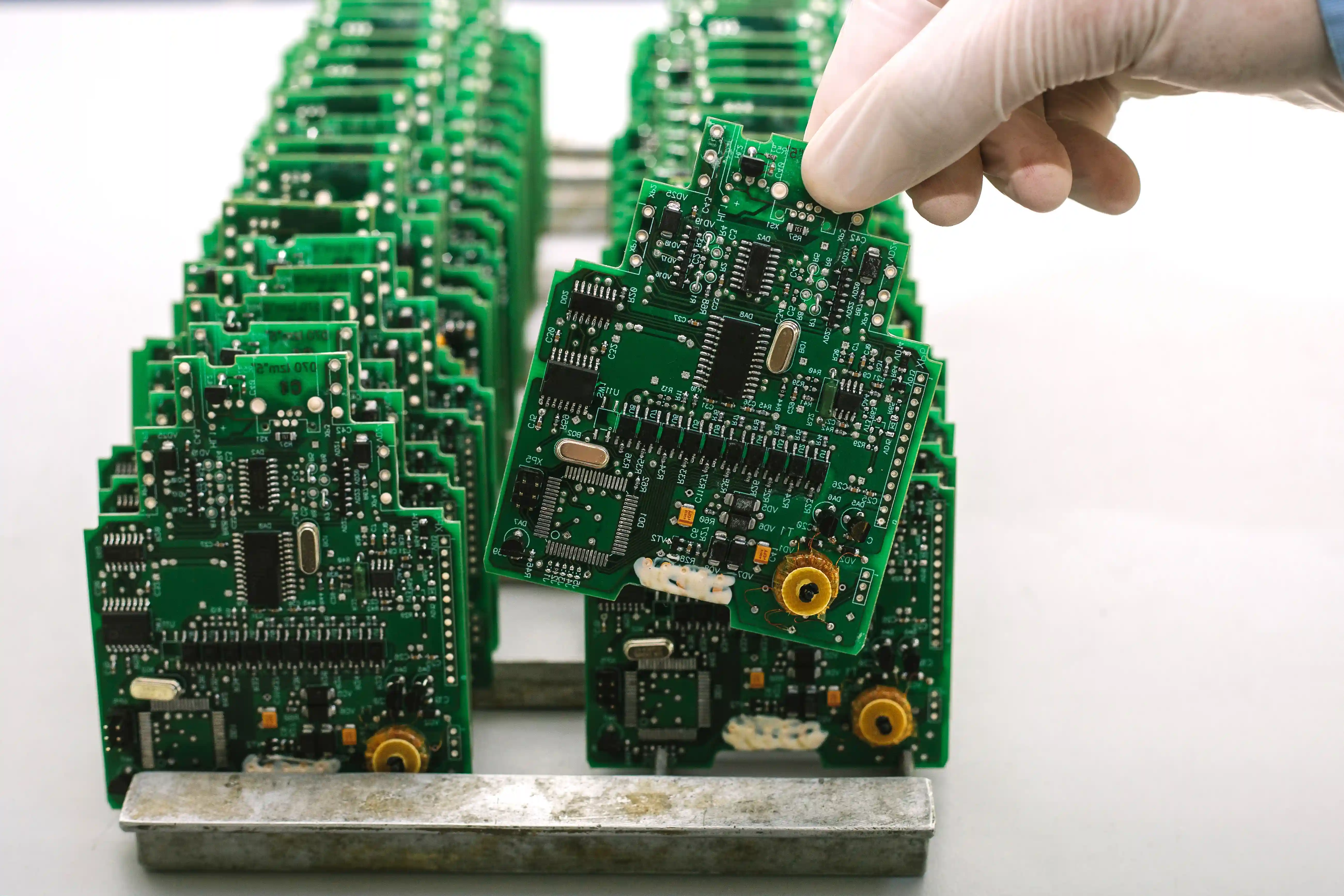

PCB Assembly Cost 가이드: SMT 견적을 좌우하는 12가지 핵심 변수

PCB assembly cost는 “부품을 몇 개 올리느냐”보다 훨씬 복잡합니다. 2026년 3월 WellPCB Korea가 검토한 산업용 센서 허브 800대 NPI 견적에서 BOM 원가는 보드당 18.40달러였지만, 첫 견적 총액은 보드당 41.70달러까지 올라갔습니다. 원인은 비싼 IC 하나가 아니라 0.4mm pitch QFN, 양면 SMT, X-ray 샘플링 30%, 4시간 burn-in, 48시간 리드타임 조건이 동시에 들어간 조합이었습니다.

이 글은 이미 Gerber, BOM, CPL, 테스트 요구사항을 준비했고 PCB assembly 또는 turnkey assembly 견적을 비교하는 하드웨어 엔지니어와 구매팀을 위한 가이드입니다. 목표는 최저 단가를 찾는 것이 아니라, 견적서의 어떤 줄이 공정 리스크를 줄이는 비용이고 어떤 줄이 설계 변경으로 줄일 수 있는 비용인지 분리하는 것입니다.

품질 기준도 비용의 일부입니다. 납땜 공정 요구는 IPC의 IPC-J-STD-001, 최종 전자 조립품 수용 기준은 IPC-A-610, 부품 취급은 JEDECJ-STD-020과 J-STD-033, 자동차 품질 시스템은 IATF 16949를 함께 봐야 합니다. 안전 재료나 전선이 포함된 box build는 UL94 또는 UL-758 요구도 RFQ에 들어갈 수 있습니다.

“PCBA 견적을 볼 때 첫 질문은 보드당 단가가 아니라 고정비와 변동비를 나눴는지입니다. 20대 시제품에서는 stencil 1장과 프로그램 1회가 단가를 지배하지만, 5,000대에서는 placement time과 BOM yield가 더 큽니다.”

— Hommer Zhao, 창립자 & 기술 전문가

PCB assembly cost를 4개 바구니로 나누어야 한다

PCBA 견적은 고정 setup, 변동 assembly, material, quality cost의 네 바구니로 나누면 빠르게 읽힙니다. 고정 setup에는 stencil, pick-and-place program, feeder setup, AOI library, NPI engineering review가 포함됩니다. 10대 시제품에서는 이 고정비가 보드당 단가를 과장해 보이게 만들지만, 1,000대에서는 같은 금액이 거의 보이지 않을 정도로 희석됩니다.

변동 assembly 비용은 placement count, board side, THT insertion, selective soldering, hand soldering, rework allowance에서 나옵니다. Material cost는 bare PCB, components, solder paste, packaging, attrition 수량을 포함합니다. Quality cost는 AOI, SPI, X-ray, ICT, FCT, burn-in, CoC 문서, lot traceability 같은 요구입니다. 구매팀이 이 네 바구니를 분리해 요청하면 공급사별 견적 비교가 훨씬 공정해집니다.

800대 NPI에서 실제로 비용을 낮춘 사례

앞서 언급한 산업용 센서 허브는 6층 FR4, 42mm x 68mm, 186개 SMT placement, 14개 THT point, 0.4mm pitch QFN 2개, 0.5mm pitch board-to-board connector 2개를 가진 보드였습니다. 고객의 첫 RFQ는 48시간 출하, 100% X-ray, 100% burn-in 4시간, 모든 부품 고객 지급 조건이었습니다. 견적은 보드당 41.70달러였고, 그중 약 9.80달러가 검사와 급행 대응 비용이었습니다.

우리 팀은 불량 모드를 기준으로 조건을 다시 나눴습니다. QFN과 connector 첫 50대는 X-ray 100%, 이후 안정화 조건에서는 X-ray 30% 샘플링으로 낮췄습니다. Burn-in은 모든 보드 4시간 대신 고온 chamber 55도에서 pilot 80대 2시간, 양산은 FCT 전류 drift가 기준 밖인 보드만 추가 burn-in으로 바꿨습니다. 고객 지급 부품 중 릴 패키지가 아닌 cut tape 18개 품목은 turnkey sourcing으로 전환해 feeder setup 시간을 줄였습니다.

수정 견적은 보드당 34.20달러로 내려갔고, IPC-A-610 Class 2 외관 기준과 IPC-J-STD-001 납땜 요구는 그대로 유지했습니다. 비용 절감은 품질 항목을 삭제해서 만든 것이 아니라, 검사 강도를 위험 구간에 맞춘 결과였습니다. 이 방식은 의료, 자동차, 산업 제어 보드에서 특히 중요합니다.

“검사를 줄이는 것이 아니라 검사 위치를 바꾸는 것이 비용 최적화입니다. BGA나 QFN 리스크가 있는 첫 50대는 촘촘히 보고, 안정화 뒤에는 AOI trend와 X-ray 샘플을 묶어 판단해야 합니다.”

— Hommer Zhao, 창립자 & 기술 전문가

견적 항목별 비용 영향 비교

비용 항목을 같은 단위로 보면 설계 변경의 효과가 보입니다. 예를 들어 0402를 0603으로 바꾸는 것은 placement 비용보다 검사 안정성과 feeder 준비 시간을 줄이는 쪽에서 효과가 큽니다. 반대로 BGA를 없애지 못하는 제품은 X-ray와 reflow profile 승인 비용을 예산에 남겨야 합니다.

표의 핵심은 비싼 항목을 모두 제거하라는 뜻이 아닙니다. IPC-J-STD-001을 만족해야 하는 납땜 품질, IPC-A-610 Class 3가 필요한 안전 관련 보드, IATF 16949 추적성이 필요한 자동차 프로젝트는 비용을 줄일 수 있는 범위가 제한됩니다. 대신 어떤 비용이 필수 품질 비용인지, 어떤 비용이 설계와 일정 조정으로 낮아지는지 구분해야 합니다.

BOM cost는 부품 단가보다 supply risk가 더 크게 움직인다

BOM cost는 대개 총 PCBA 비용의 30~60%를 차지하지만, 단가보다 위험한 것은 availability입니다. 같은 0.1달러 resistor라도 reel 재고가 충분하면 문제 없지만, MCU 한 품목이 allocation 상태이면 전체 라인이 멈춥니다. 고객 지급 부품(consigned kit)은 표면적으로 markup을 줄이지만, 누락·수량 부족·MSL 포장 불량이 생기면 SMT setup을 다시 잡아야 합니다.

BOM 최적화는 부품 대체 승인과 연결해야 합니다. AVL을 2개 이상 두고, footprint-compatible 대체품을 미리 승인하고, PCN/EOL 대응 권한을 RFQ에 적어야 합니다. 구매팀이 “동일 사양이면 공급사가 바꿔도 됨”이라고만 쓰면 안 됩니다. 제조사는 전기 사양, package, 온도 등급, 인증, firmware 영향까지 확인해야 합니다.

SMT setup cost는 작은 lot에서 가장 크게 보인다

SMT setup에는 stencil 제작, paste 확인, feeder loading, pick-and-place program, first article inspection이 포함됩니다. 이 비용은 10대와 1,000대에 거의 같은 방식으로 발생합니다. 그래서 시제품 견적에서 보드당 단가가 높게 보이는 것은 비정상이 아닙니다. 오히려 setup fee가 너무 낮거나 보이지 않으면 어떤 검토가 생략됐는지 물어야 합니다.

SMT 스텐실은 대표적인 예입니다. 0.5mm pitch QFN과 1206 capacitor가 한 보드에 있으면 aperture reduction, step stencil, paste release를 같이 봐야 합니다. 스텐실 비용을 아끼려다 solder bridge나 insufficient solder가 생기면 리워크 비용이 더 큽니다.

검사 비용은 AOI, X-ray, ICT, FCT를 역할별로 나눠야 한다

검사 비용을 줄이고 싶다면 먼저 어떤 결함을 잡는 검사인지 분리해야 합니다. AOI는 polarity, missing, offset, bridge 같은 외관 결함에 강합니다. X-ray는 BGA, QFN, BTC처럼 숨은 solder joint를 봅니다. ICT와 flying probe는 open, short, 일부 부품값을 확인하고, FCT는 제품이 전원을 켠 뒤 실제 기능을 검증합니다.

이 네 검사는 서로 완전히 대체되지 않습니다. 자세한 역할 비교는 AOI vs X-Ray PCB 검사와 functional test fixture 가이드를 함께 보면 좋습니다. 예산이 제한되면 모든 보드를 같은 강도로 검사하기보다, NPI와 첫 양산 lot에 강한 검사를 배치하고 안정화 뒤 샘플링 기준을 낮추는 전략이 현실적입니다.

“저가 견적의 위험은 빠진 항목이 보이지 않는다는 점입니다. IPC-A-610 Class 2 검사를 요구한다면 AOI 프로그램, first article, 불량 사진 기록, rework 승인 기준이 견적 안에 있어야 합니다.”

— Hommer Zhao, 창립자 & 기술 전문가

리드타임을 줄이면 비용보다 오류 확률이 먼저 오른다

24~72시간 rush assembly는 가능한 경우가 있지만, 모든 제품에 맞지는 않습니다. 빠른 일정에서는 BOM 대체품 검토, DFM feedback, stencil review, first article approval 시간이 압축됩니다. 단순 LED board나 connector board라면 감당할 수 있지만, BGA, MSL 3 부품, 양면 SMT, custom harness가 섞인 보드는 오류 확률이 먼저 올라갑니다.

리드타임 비용을 낮추는 가장 좋은 방법은 견적 전에 파일을 완성하는 것입니다. Gerber, centroid/CPL, BOM with manufacturer part number, assembly drawing, polarity marking, test requirement, acceptance class, packaging requirement가 처음부터 맞으면 공급사는 engineering question을 줄일 수 있습니다. 급행료를 깎는 것보다 질문 왕복을 2회 줄이는 편이 빠릅니다.

DFM 변경으로 낮출 수 있는 비용과 낮추면 안 되는 비용

낮출 수 있는 비용은 design convenience에서 나오는 비용입니다. 예를 들어 board edge에서 3mm 안쪽에 fragile connector가 있어 depaneling fixture가 필요하다면 panel rail을 바꾸는 쪽이 낫습니다. 불필요한 양면 SMT는 단면화로 줄일 수 있고, hand solder point가 많은 보드는 connector와 THT 위치를 재배치해 selective soldering으로 바꿀 수 있습니다.

낮추면 안 되는 비용은 failure prevention 비용입니다. 의료, 자동차, 산업 안전 제품에서 절연 시험, traceability, controlled reflow profile, X-ray sampling, conformal coating inspection을 무리하게 줄이면 field failure 비용이 커집니다. reflow profile 승인과 PCBA 추적성은 단가표가 아니라 제품 책임의 일부입니다.

RFQ에 넣어야 할 cost control 문구

좋은 RFQ는 공급사에게 낮은 단가만 요구하지 않습니다. 어떤 항목을 분리 견적해야 하는지, 어떤 조건에서 재승인이 필요한지, 어떤 데이터를 출하 기록으로 남길지 정의합니다. 그래야 공급사마다 다른 방식으로 숫자를 숨기는 일을 줄일 수 있습니다.

• Setup, stencil, SMT placement, THT, inspection, test, packaging, freight를 별도 line item으로 제시
• IPC-J-STD-001 납땜 요구와 IPC-A-610 Class 2 또는 Class 3 수용 기준 명시
• BGA/QFN/X-ray 샘플링 비율과 NPI 이후 샘플링 전환 기준 명시
• BOM attrition 수량, MSL handling, customer-supplied part shortage 처리 기준 명시
• DFM feedback 후 비용 재산정 조건과 ECN 승인 흐름 명시
• FCT log, serial number, firmware version, lot traceability 보관 기간 명시

Turnkey와 consigned assembly는 단가표가 아니라 책임 범위로 비교해야 한다

Turnkey assembly는 공급사가 PCB, 부품 구매, 조립, 검사를 함께 맡는 방식이고, consigned assembly는 고객이 주요 부품을 지급하는 방식입니다. Consigned 방식은 BOM markup이 줄어 보이지만, reel 부족, 습도 포장 불량, MPN mismatch, 통관 지연이 생기면 라인 정지 비용이 바로 발생합니다. Turnkey 방식은 부품 구매 관리비가 붙지만, shortage 대응과 lot traceability 책임을 한 곳에 모을 수 있습니다.

2026년 2월 검토한 240대 통신 gateway 보드는 고객 지급 부품 76개 품목 중 11개가 cut tape였고, 그중 3개는 MSL 3 관리가 필요한 IC였습니다. 입고 검사에서 humidity indicator card가 기준을 벗어난 1개 품목을 발견해 bake와 재포장을 진행했고, 이 조치만으로 18시간 지연이 생겼습니다. 같은 품목을 turnkey로 전환한 두 번째 lot에서는 supplier lot, dry pack, opening time을 한 기록으로 묶어 NPI 질문을 14건에서 5건으로 줄였습니다.

구매 방식 선택은 finance 결정처럼 보이지만 실제로는 공정 안정성 결정입니다. 1회성 prototype은 고객이 이미 가진 부품을 쓰는 편이 빠를 수 있습니다. 반복 양산은 turnkey 또는 partial turnkey가 전체 비용을 낮추는 경우가 많습니다. 특히 MSL 3 이상 부품, 자동차 grade 부품, 인증 connector가 섞인 보드는 부품 이력과 조립 이력을 같은 시스템에서 관리해야 문제 원인을 빨리 찾을 수 있습니다.

PCB assembly cost를 판단하는 짧은 결론

좋은 PCBA 견적은 가장 낮은 숫자가 아니라 설명 가능한 숫자입니다. setup이 얼마인지, BOM risk가 어디에 있는지, SMT 난이도가 어떤 검사 비용으로 이어지는지, IPC 기준과 고객 신뢰성 요구가 어떻게 반영됐는지 보여야 합니다. 공급사가 이 구조를 설명하지 못하면 단가가 낮아도 비교 가능한 견적이 아닙니다.

한국 시장용 NPI, 양산 이관, box build까지 포함한 견적을 준비한다면 Gerber, BOM, CPL, 검사 기준을 함께 정리해 WellPCB Korea에 문의해 주세요. 초기 견적 단계에서 비용 바구니를 나누면, 양산에서 단가와 품질을 동시에 관리하기 쉬워집니다.
