Electrical Terminal Connectors 완전 가이드: 링·포크·핀·페룰 단자 종류와 선택 기준

전장 하네스, 제어반 배선, 배터리 리드, 센서 케이블을 양산하다 보면 가장 자주 발생하는 불량 중 상당수가 화려한 부품이 아니라 단자 선택과 압착 품질에서 시작됩니다. 전선 규격은 맞는데 단자 배럴이 좁거나, 주석 도금이 필요한 환경에 무도금 단자를 쓰거나, 진동 장비에 포크형 단자를 넣으면 초기 시운전은 통과해도 6개월 후 현장에서 접촉 저항 상승과 발열 문제가 드러나기 쉽습니다.

이 글은 한국 제조 현장에서 가장 많이 쓰는 electrical terminal connectors를 실무 관점에서 정리한 가이드입니다. 링, 포크, 핀, 페룰, 버트 스플라이스, 퀵 디스커넥트 같은 대표 타입을 비교하고, 어떤 장비에는 어떤 단자가 맞는지, PCB와 케이블 어셈블리를 함께 설계할 때 무엇을 먼저 확인해야 하는지 단계적으로 설명합니다.

기본 용어는 electrical connector, 안전 인증 프레임은 UL, 국제 규격 체계는 IEC, 유해물질 관리 요구는 RoHS directive 개념과 함께 보면 선택 기준이 훨씬 명확해집니다.

“현장에서 단자 불량은 보통 재료비 문제가 아니라 매칭 문제입니다. 저는 최소 4가지 항목, 즉 AWG 범위, 배럴 길이, 도금 종류, 체결 방식이 동시에 맞아야 양산 안정성이 나온다고 봅니다. 이 중 하나만 틀려도 접촉 저항이 10mΩ 이상 튀는 사례를 자주 봅니다.”

— Hommer Zhao, 창립자 & 기술 전문가

Electrical terminal connectors란 무엇인가

전기 단자는 전선 끝단을 다른 전기 인터페이스에 안정적으로 연결하기 위한 금속 접속 부품입니다. 커넥터 하우징 안에 삽입되는 크림프 단자도 넓은 의미의 terminal이지만, 현장에서는 보통 볼트, 터미널 블록, 탭 단자, 배선용 스플라이스에 직접 연결되는 단자를 뜻하는 경우가 많습니다.

핵심은 단자가 단순 금속 조각이 아니라는 점입니다. 단자 구조에는 도체를 잡는 배럴, 절연 지지부, 체결부 형상, 표면 도금, 허용 전선 범위, 요구 압착 다이가 모두 포함됩니다. 그래서 같은 16AWG 전선이라도 링 단자와 페룰 단자의 선택 기준은 전혀 다릅니다.

대표 electrical terminal connectors 비교표

아래 표는 구매, 설계, 생산이 함께 참고하기 좋은 빠른 선택표입니다. 후보를 먼저 좁힌 뒤, 실제 양산 단계에서는 데이터시트의 전선 범위와 압착 규격을 반드시 다시 확인해야 합니다.

링 단자와 포크 단자는 어떻게 구분해야 하나

링 단자는 체결 신뢰성을 최우선으로 볼 때 가장 먼저 검토하는 타입입니다. 전원선, 접지선, 모터 드라이브, 배터리 라인처럼 진동과 전류가 함께 큰 회로에서는 포크형보다 링 단자가 훨씬 안전합니다. 특히 산업용 하네스 와 자동차 하네스에서는 서비스 편의보다 이탈 방지가 더 중요한 경우가 많습니다.

반대로 포크 단자와 스페이드 단자는 정비성이 좋습니다. 터미널 스크루를 완전히 분리하지 않아도 배선을 탈거할 수 있어서 유지보수가 잦은 제어반, 시험장비, 프로토타입 지그에 유리합니다. 다만 현장 진동이 지속되는 장비에서는 스프링 와셔나 토크 관리 없이 포크 단자를 쓰면 장기적으로 접촉 저항이 증가할 수 있습니다.

“저는 48V 전원선이나 접지선처럼 토크 관리가 중요한 회로에는 포크 단자보다 링 단자를 우선 제안합니다. M4나 M5 체결부에서 반복 진동이 걸리면 포크형은 조립 편의가 높은 대신 재체결 관리가 필수입니다. 유지보수성보다 신뢰성이 중요한 장비라면 링 단자가 기본값이어야 합니다.”

— Hommer Zhao, 창립자 & 기술 전문가

핀 단자와 페룰 단자는 왜 산업 제어에서 자주 쓰이나

연선을 그대로 나사 단자에 물리면 개별 가닥이 퍼지면서 일부 가닥만 압력을 받거나, 토크를 다시 걸었을 때 접촉 면적이 달라지는 문제가 생깁니다. 그래서 PLC, 인버터, HMI, 센서 배선이 많은 장비에서는 핀 단자나 페룰 단자가 표준처럼 사용됩니다.

특히 페룰 단자는 가는 연선을 하나의 단단한 원통형 단면으로 정리해 주기 때문에 다심 케이블과 제어반 배선 품질을 안정화하기 좋습니다. AWG 사이즈 차트 를 기준으로 전선 굵기를 먼저 결정하고, 그 다음 페룰 길이와 절연 칼라 규격을 맞춰야 작업성이 좋아집니다.

버트 스플라이스와 퀵 디스커넥트는 어디에 적합한가

버트 스플라이스는 전선과 전선을 중간에서 이어야 할 때 가장 빠른 방법입니다. 다만 생산 설계 단계에서 버트 스플라이스가 많아진다면 애초에 하네스 길이와 분기 전략이 잘못됐을 가능성이 큽니다. 수리용으로는 유용하지만, 양산용 BOM에서는 가능한 한 길이와 분기 설계를 정리하는 편이 낫습니다.

퀵 디스커넥트 단자는 박스 빌드와 서비스 부품에서 자주 씁니다. 팬, 스위치, 전원 입력 모듈처럼 현장 교체가 쉬워야 하는 부품에는 장점이 크지만, 장시간 진동이나 반복 삽입 환경에서는 유지력 저하를 반드시 시험해야 합니다. Box Build 조립 과 엔클로저 어셈블리에서는 작업 시간 단축 때문에 자주 선택되지만, 서비스성과 신뢰성의 균형을 먼저 따져야 합니다.

단자 선택에서 가장 중요한 5가지 기준

단자 선택을 구매 단가 중심으로만 보면 거의 항상 후공정에서 문제가 생깁니다. 실제로는 다음 5가지를 같이 봐야 합니다.

1. 전선 규격: AWG와 실제 연선 구조가 데이터시트 배럴 범위에 들어가는지 확인합니다.
2. 전류와 발열: 단자 본체뿐 아니라 체결부 접촉 면적과 주위 온도 상승을 고려합니다.
3. 환경 조건: 진동, 습기, 염분, 오일, 화학약품에 따라 도금과 절연 재질을 바꿔야 합니다.
4. 정비성: 현장 교체가 잦은 장비인지, 한 번 체결 후 장기 고정인지 구분해야 합니다.
5. 제조 공정성: 핸드 크림핑인지, 반자동 applicator인지, 100% pull test가 필요한지 결정합니다.

예를 들어 케이블 어셈블리 프로젝트에서는 커넥터 하우징 내부 크림프 단자와 외부 전원용 링 단자가 같은 하네스에 동시에 들어가는 경우가 많습니다. 이때는 전선 길이와 분기만 맞춘다고 끝나는 것이 아니라, 작업 공정이 두 종류 이상으로 분리되는지까지 봐야 원가를 제대로 예측할 수 있습니다.

도금과 소재는 왜 중요한가

가장 흔한 단자 재료는 황동(brass)과 인청동(phosphor bronze) 계열이며, 표면은 주석, 니켈, 은, 금 도금으로 마감합니다. 범용 산업 장비에서는 주석 도금이 가장 흔하지만, 반복 체결 횟수, 저전류 신호 안정성, 부식 환경에 따라 더 높은 사양이 필요할 수 있습니다.

“단자 도금은 보기 좋은 색이 아니라 접촉 메커니즘입니다. 저는 5A 이하의 저전류 신호선에서 반복 탈착이 많다면 주석보다 금 도금을 더 자주 검토합니다. 반대로 30A급 전원 분배선에서는 도금 종류보다 체결 면적과 압착 단면 확보가 먼저입니다.”

— Hommer Zhao, 창립자 & 기술 전문가

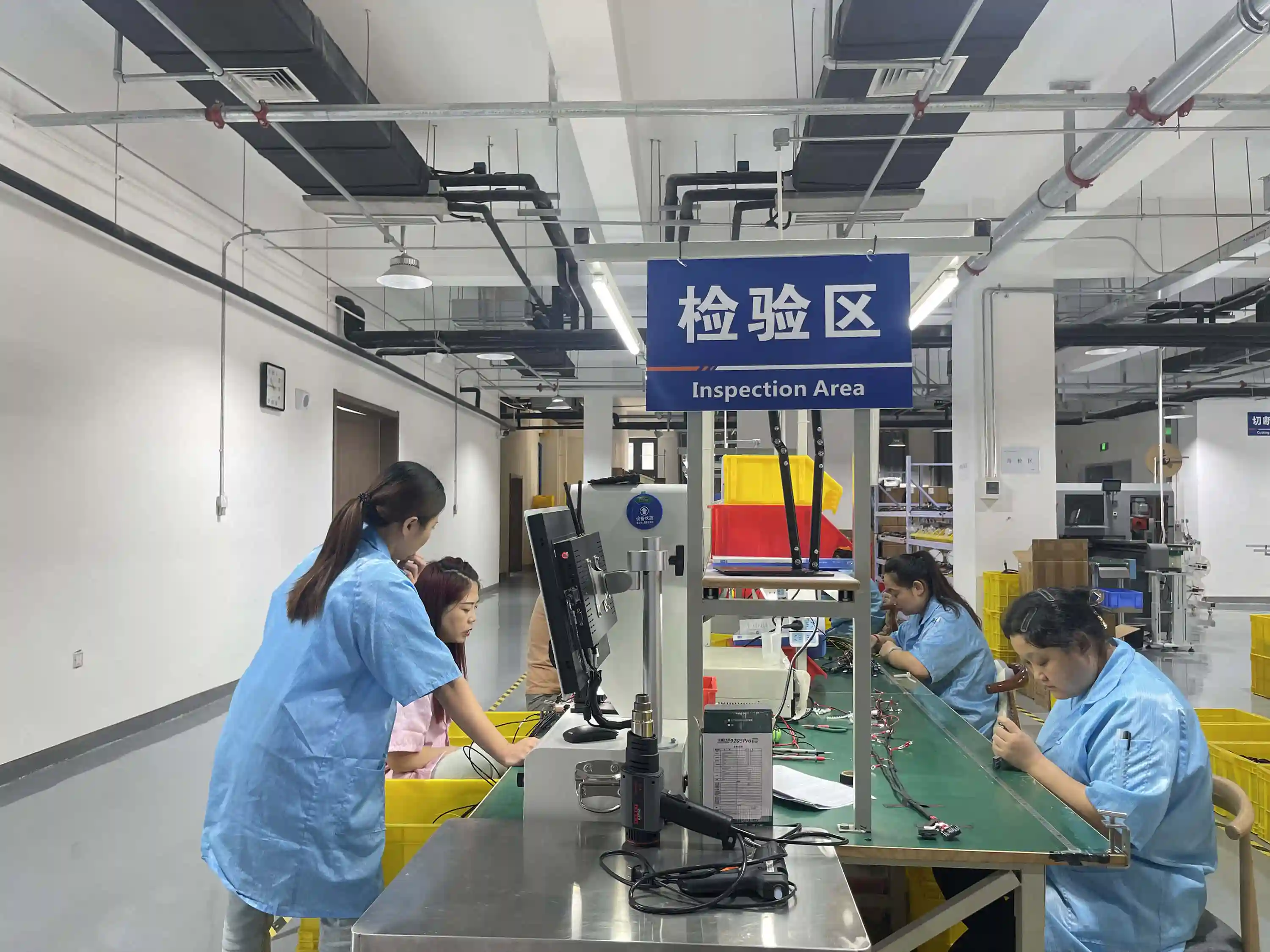

크림핑 품질은 어떻게 관리해야 하나

전기 단자의 품질은 조립 후 외관만으로 판단하면 부족합니다. 최소한 도체 삽입 길이, 절연 지지부 형상, 크림프 높이, pull test, 절연 손상 여부를 함께 봐야 합니다. 특히 와이어 크림핑 가이드 와 IPC/WHMA-A-620 기준을 같이 보면 생산·품질 부서가 같은 언어로 검사 기준을 맞출 수 있습니다.

• 도체 삽입: 배럴 끝까지 충분히 들어가되 과도한 노출이 없어야 합니다.
• 크림프 높이: 단자 제조사 규격과 측정 게이지 기준을 따라야 합니다.
• 인장 시험: 양산품은 샘플링 또는 100% 규칙을 사전에 정의해야 합니다.
• 단면 분석: 고신뢰 제품은 크로스 섹션으로 압축 상태를 확인하는 편이 안전합니다.
• 공정 추적: 다이 번호, 작업자, 로트, 교정 이력까지 남겨야 재발 방지가 됩니다.

PCB 조립 업체가 하네스까지 함께 맡는 경우에는 장점이 분명합니다. PCB 조립 단계에서 터미널 블록 토크, 전선 출구 방향, 하우징 간섭까지 같이 확인할 수 있어 박스 빌드 후반 수정이 줄어듭니다. 이런 이유로 최근에는 단품 조달보다 turnkey assembly 형태로 묶는 프로젝트가 늘고 있습니다.

산업별 권장 선택 방식

산업 제어반

PLC, 릴레이, 인버터, 전원 모듈이 밀집된 제어반에서는 페룰과 핀 단자가 기본입니다. 반복 토크 작업이 많고 배선 밀도가 높아 연선 정리가 중요하기 때문입니다. 트윈 페룰과 컬러 코딩을 같이 쓰면 유지보수성이 크게 좋아집니다.

자동차 및 모빌리티

자동차 환경에서는 진동, 온도, 염수 노출이 모두 존재하므로 링 단자와 밀폐형 스플라이스, 진동 저항이 높은 크림프 단자가 우선입니다. 포크형은 서비스 포인트가 아니면 보수적으로 접근하는 편이 안전합니다.

의료 및 계측 장비

의료기기와 계측 장비는 전류보다 접촉 안정성과 세정 후 부식 거동이 더 중요할 수 있습니다. 저전류 신호에는 도금 품질, 반복 탈착 내구성, 세척 화학약품 노출 후 접촉 저항 변화까지 확인해야 합니다.

Box Build와 전원 모듈

박스 빌드 내부 전원 분배에는 링 단자, 서비스 부품에는 퀵 디스커넥트, 제어 입력에는 페룰을 조합하는 경우가 많습니다. 한 장비 안에서도 회로 성격에 따라 단자를 다르게 써야 전체 조립성이 좋아집니다.

자주 묻는 질문 (FAQ)

마무리: 단자는 부품이 아니라 인터페이스 전략이다

electrical terminal connectors를 고를 때 중요한 것은 “어떤 단자 이름을 아느냐”가 아니라 해당 회로와 장비가 요구하는 인터페이스 조건을 정확히 읽는 능력입니다. 전류, 진동, 정비성, 도금, 공정성까지 함께 보면 불량의 상당수를 설계 단계에서 줄일 수 있습니다.

전원 분배선은 링 단자, 제어반 배선은 페룰, 서비스 부품은 퀵 디스커넥트처럼 역할에 맞게 단자를 구분하면 조립성과 신뢰성이 함께 좋아집니다. WellPCB Korea는 와이어 하네스, 케이블 어셈블리, Box Build, PCB 조립를 함께 검토해 단자 선정부터 양산까지 일관된 기준으로 지원합니다.
