AWG 사이즈 차트 완전 가이드: 전선 굵기, mm² 환산, 전류 용량을 실무적으로 읽는 법

케이블 어셈블리나 와이어 하네스 프로젝트에서 가장 자주 반복되는 실수 중 하나는 전선 단면적을 단순히 감으로 고르는 것입니다. 센서 신호선과 10A 전력선을 같은 방식으로 접근하면 압착 불량, 전압 강하, 발열, 굴곡 수명 저하가 한 번에 나타납니다. 특히 한국 고객이 미국 장비용 도면을 받아 생산할 때는 mm² 대신 AWG(American Wire Gauge)가 표기되는 경우가 많아, 초기 해석 단계에서 바로 혼선이 생깁니다.

이 글은 생산 현장에서 바로 쓸 수 있도록 AWG 크기표, mm² 환산 감각, 전류 용량 해석법, 크림프와 커넥터 선정 포인트를 한 번에 정리한 실무 가이드입니다. PCB 설계팀이 케이블 사양을 잡을 때도, 구매팀이 대체 자재를 검토할 때도 같은 기준으로 읽을 수 있게 구성했습니다.

AWG 기본 정의는 American wire gauge, 안전 인증 관점의 배선 해석은 UL, 장비 내부 배선 규칙과의 연결은 National Electrical Code 개념과 함께 이해하면 훨씬 명확합니다.

“AWG는 숫자가 작을수록 굵어진다는 점만 아는 수준으로는 부족합니다. 실제 양산에서는 22AWG와 20AWG 차이 1단계가 압착 높이, 커넥터 cavity fill, 번들 직경, 굴곡 반경까지 연쇄적으로 바꿉니다.”

— Hommer Zhao, 창립자 & 기술 전문가

AWG란 무엇인가

AWG는 미국식 전선 굵기 체계입니다. 핵심은 숫자가 커질수록 가늘어지고, 숫자가 작아질수록 굵어진다는 점입니다. 30AWG는 매우 가는 신호선이고, 10AWG는 전력 전달에 자주 쓰이는 굵은 선입니다. 1/0, 2/0, 4/0 같은 표기는 0AWG보다 더 굵은 영역을 의미합니다.

다만 AWG는 단순한 직경 표기 체계가 아니라 도체 저항, 허용 전류, 압착 호환성, 케이블 외경과 함께 읽어야 가치가 있습니다. 같은 20AWG라도 단선(solid)인지 연선(stranded)인지, 절연이 PVC인지 XLPE인지, 배선 환경 온도가 60°C인지 105°C인지에 따라 실제 적용 범위는 달라집니다.

AWG Size Chart: 가장 많이 쓰는 규격표

아래 표는 한국 제조 현장에서 자주 만나는 규격을 중심으로 정리한 빠른 참조표입니다. mm² 값은 현장 의사결정을 위한 대표값이며, 실제 도체 구성과 연선 수에 따라 소수점 수준 차이는 있을 수 있습니다.

AWG와 mm² 환산을 어떻게 읽어야 하나

한국과 유럽 공급망에서는 0.22mm², 0.35mm², 0.5mm², 0.75mm², 1.0mm²처럼 mm² 표기가 더 익숙합니다. 반면 미국계 커넥터 데이터시트와 시험 규격은 24AWG, 22AWG, 20AWG 식으로 표기됩니다. 이 둘은 완전히 같은 체계가 아니므로 정확한 1:1 대응보다 가장 가까운 실무 대역으로 읽는 편이 안전합니다.

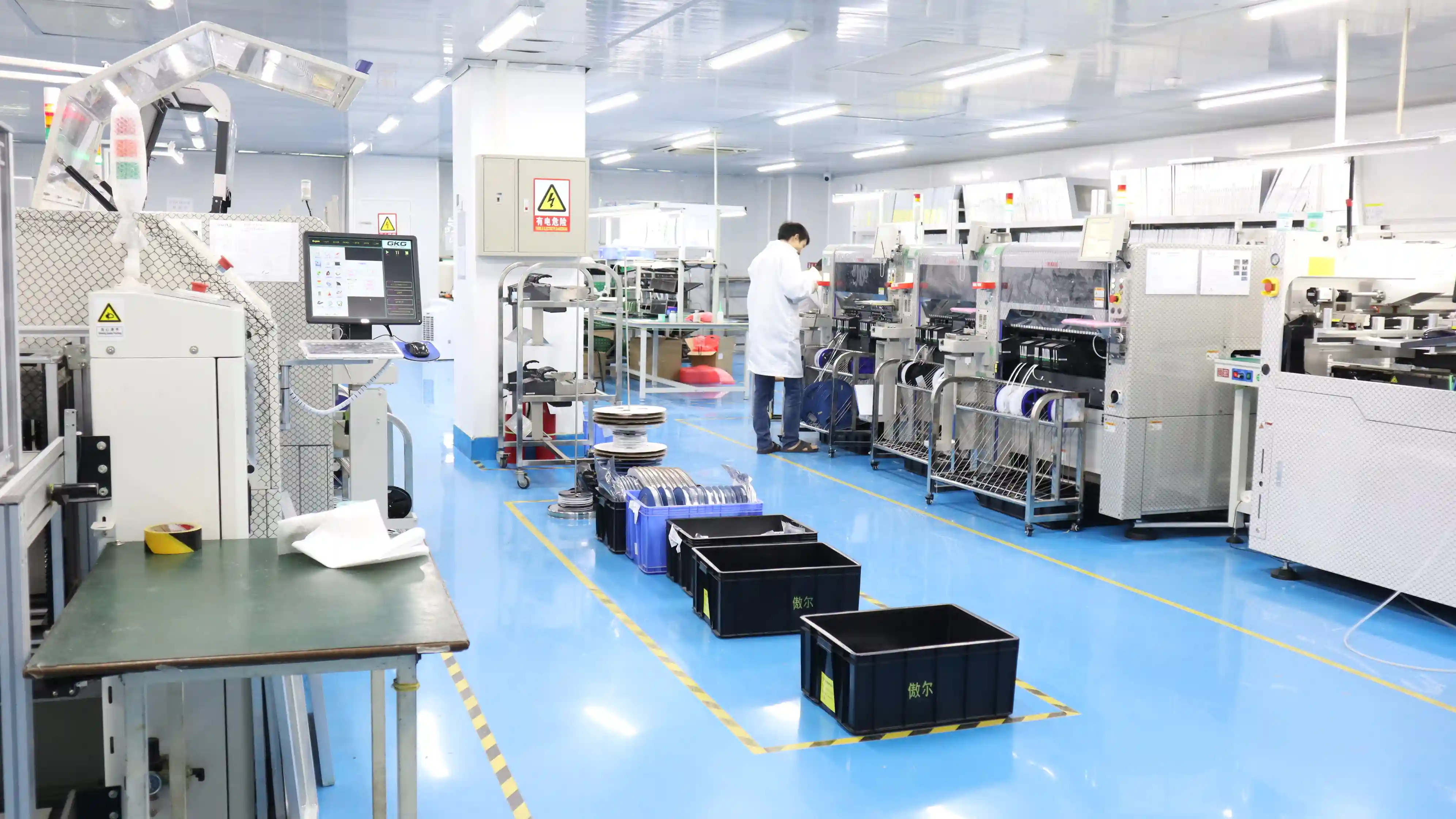

이 환산 감각은 와이어 커팅 및 스트리핑 공정, 케이블 어셈블리, 와이어 하네스 제조에서 모두 중요합니다. 도면에는 20AWG가 적혀 있는데 구매팀이 0.5mm² 대체재를 보려는 상황이라면, 단면적만 맞추고 끝내지 말고 압착 단자와 housing 허용 범위도 같이 봐야 합니다.

“구매 단계에서 0.5mm²는 20AWG와 같다고 단정하면 위험합니다. 도체 가닥 수와 절연 두께가 달라지면 동일 단면적이어도 실제 외경은 5%에서 15%까지 차이 날 수 있고, 그 차이가 커넥터 삽입성과 번들 직경 문제를 만듭니다.”

— Hommer Zhao, 창립자 & 기술 전문가

전류 용량을 AWG만으로 결정하면 왜 위험한가

많은 검색 결과가 “18AWG는 몇 A” 같은 단답형 표를 제공합니다. 하지만 실제 허용 전류는 전선이 놓이는 환경에 따라 크게 바뀝니다. 같은 18AWG라도 공기 중 단선 배선, 번들 내부, 고온 박스 내부, 연속 부하인지 피크 부하인지에 따라 결과가 달라집니다.

실무에서는 아래 네 가지를 함께 봐야 합니다.

1. 연속 전류와 피크 전류: 3초 피크와 8시간 연속 부하는 다른 문제입니다.
2. 배선 길이: 전류가 같아도 길이가 길면 전압 강하와 발열이 커집니다.
3. 주변 온도: 25°C와 70°C 환경은 동일한 여유를 주지 않습니다.
4. 번들링 밀도: 20가닥을 묶어 타이로 조인 하네스는 공랭 조건이 나빠집니다.

예를 들어 22AWG 신호선은 일반 센서 전원이나 디지털 I/O에 널리 쓰이지만, 24V 시스템에서 길이가 5m를 넘어가고 부하 전류가 1A 근처로 올라가면 전압 강하가 무시할 수준이 아닐 수 있습니다. 이런 경우 한 단계 위인 20AWG로 올리는 편이 전체 시스템 안정성에 더 유리합니다.

커넥터와 크림프는 AWG 표기와 같이 봐야 한다

AWG 선택이 끝났다고 해서 설계가 끝난 것은 아닙니다. 실제 양산에서 더 많은 문제를 만드는 부분은 터미널 barrel 범위와 압착 다이 세팅입니다. 22~24AWG용 단자에 20AWG를 억지로 넣으면 wire brush 길이가 짧아지고 bellmouth 형상이 무너지며, 반대로 20~18AWG용 barrel에 24AWG를 넣으면 공극이 커져 pull test 결과가 흔들립니다.

상세한 압착 기준은 기존 글인 와이어 크림핑 완벽 가이드에서 더 깊게 볼 수 있습니다. 여기서 기억할 핵심은 전선 규격, 단자 규격, 압착 높이, 인장 시험 기준이 하나의 세트라는 점입니다.

PCB 프로젝트에서도 AWG 표가 중요한 이유

이 사이트가 PCB 조립 중심이라도 AWG 주제가 충분히 중요합니다. 이유는 많은 전자제품이 보드만으로 끝나지 않고 하네스, 배터리 리드, 팬 케이블, 센서 케이블, 인클로저 내부 배선을 포함하기 때문입니다. 보드 설계 단계에서 커넥터 pitch만 맞추고 전선 굵기를 늦게 결정하면, 양산 직전에 커넥터 변경이나 enclosure 간섭 문제가 터질 수 있습니다.

특히 Box Build나 인클로저 조립처럼 시스템 레벨 조립이 포함되면, AWG는 단순한 부품 스펙이 아니라 기구 설계 변수입니다. 작은 제어 박스 안에서 16AWG를 여러 가닥 꺾어 넣는 것과 20AWG를 배치하는 것은 조립 난이도와 서비스성에서 큰 차이를 만듭니다.

“PCB 팀이 커넥터 핀 수만 먼저 결정하고 전선 굵기를 뒤로 미루면 거의 항상 한 번은 레이아웃을 다시 하게 됩니다. 전선 규격은 하네스 문제이면서 동시에 기구 문제이고, 결국 보드 인터페이스 문제이기 때문입니다.”

— Hommer Zhao, 창립자 & 기술 전문가

자주 발생하는 AWG 선택 실수 5가지

1. 전류만 보고 결정: 길이와 온도 조건을 무시하면 전압 강하가 남습니다.
2. mm² 대체품을 외경 확인 없이 적용: 동일 단면적이어도 절연 두께가 달라 커넥터와 그로밋이 맞지 않을 수 있습니다.
3. 단자 적용 범위를 무시: 18~20AWG용과 22~24AWG용 단자는 서로 대체가 어렵습니다.
4. 번들 두께를 과소평가: 4가닥일 때는 문제 없던 구조가 24가닥 묶음에서 통과하지 않는 경우가 많습니다.
5. 서비스 환경을 누락: 고온, 오일, 반복 굴곡, 진동이 있는 현장에서는 단순 표준 배선보다 한 단계 보수적으로 가는 편이 낫습니다.

프로젝트 초기 단계에서 바로 쓰는 선정 방법

실무적으로는 다음 순서가 가장 효율적입니다.

1. 부하 전류와 허용 전압 강하 목표를 먼저 정한다. 예: 24V 시스템에서 3% 이내.
2. 배선 길이와 설치 환경 온도를 확인한다. 예: 2m, 60°C 박스 내부.
3. 후보 AWG 2개를 잡는다. 예: 22AWG와 20AWG.
4. 커넥터와 단자가 두 후보 모두를 지원하는지 확인한다.
5. 샘플 압착과 조립성, 번들 직경, 굴곡 경로를 실제 구조물에서 검증한다.

이 과정은 복잡해 보이지만, 실제로는 초기 30분을 더 쓰는 대신 양산 시작 후 ECO와 재작업을 줄이는 방법입니다. 소재 대체 이슈가 잦다면 소재 대체 가이드와 함께 보는 것이 좋습니다.

FAQ

20AWG는 몇 mm²로 보면 되나요?

실무에서는 보통 0.5mm² 부근으로 이해합니다. 다만 정확한 계산값은 약 0.52mm²이며, 연선 구성과 절연 두께에 따라 외경이 달라질 수 있으므로 커넥터 허용 외경을 반드시 다시 확인해야 합니다.

22AWG와 24AWG 차이는 현장에서 큰가요?

큽니다. 22AWG는 약 0.33mm², 24AWG는 약 0.20mm² 수준이라 단면적 차이가 60% 이상입니다. 24V 센서 라인에서는 둘 다 동작할 수 있지만, 길이가 3m를 넘거나 전류가 0.5A 이상이면 전압 강하와 발열 여유에서 22AWG가 더 안전한 경우가 많습니다.

AWG 표만 보면 허용 전류를 바로 결정할 수 있나요?

어렵습니다. 동일한 18AWG라도 공기 중 단일 배선인지, 10가닥 이상 묶인 번들 내부인지, 주위 온도가 25°C인지 80°C인지에 따라 안전 전류가 달라집니다. 실무에서는 최소전류, 길이, 온도, 번들 밀도 4가지를 같이 봐야 합니다.

PCB 보드 커넥터를 정할 때도 AWG를 먼저 봐야 하나요?

네. 보드 투 보드가 아닌 와이어 인터페이스라면 커넥터 핀 정격과 housing cavity가 지원하는 범위가 먼저입니다. 예를 들어 3.96mm pitch 파워 커넥터라도 제조사에 따라 18AWG까지만 허용하는 경우가 있어, 16AWG를 쓰려면 상위 시리즈로 바꿔야 할 수 있습니다.

0.75mm²는 보통 몇 AWG에 해당하나요?

보통 18AWG 부근으로 판단합니다. 다만 자동차용 얇은 절연 벽(thin wall) 전선과 산업용 PVC 절연 전선은 같은 0.75mm²라도 외경 차이가 생길 수 있어 sealing plug와 strain relief 부품까지 같이 검토해야 합니다.

큰 AWG를 쓰면 무조건 더 안전한가요?

전기적으로는 여유가 늘 수 있지만, 항상 최적은 아닙니다. 16AWG를 20AWG 자리 대신 넣으면 하우징 삽입, 굴곡 반경, 번들 직경, 작업성, 원가가 모두 나빠질 수 있습니다. 안전은 단순한 과대 설계보다 적합한 규격 선택과 검증에서 나옵니다.
