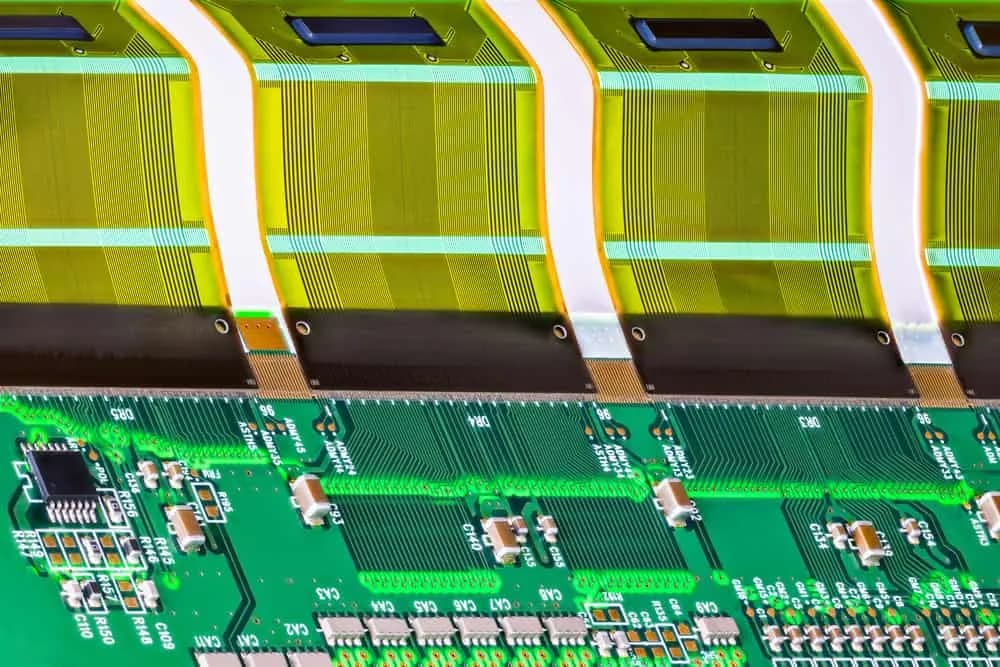

7인치 HMI 모듈을 개발하던 한 장비 업체는 메인보드와 LCD 보드를 연결하는 데 저가형 리본 케이블을 사용했다가 파일럿 양산에서 접촉 불량률 4.8%를 기록했습니다. 같은 시점에 다른 업체는 0.5mm 피치 FFC와 ZIF 커넥터 조합으로 구조를 정리했고, 조립 시간을 30% 줄이면서 반복 탈착 불량도 크게 낮췄습니다. 둘의 차이는 부품 단가가 아니라 인터커넥트 구조를 얼마나 정확히 선택했느냐였습니다.
FFC(Flexible Flat Cable)는 단순해 보이지만, 실제 양산에서는 피치, 핀 수, 접점 방향, 굴곡 반경, 차폐 여부, 커넥터 잠금 구조가 모두 수율과 직결됩니다. 이 글은 FFC와 FPC의 차이, 표준 사양 해석법, ZIF/LIF 커넥터 선택 기준, EMI 대응, 설계 체크리스트, 그리고 어떤 경우에 리지드-플렉스로 넘어가야 하는지까지 한국 시장 기준으로 정리한 실무 가이드입니다.
가장 널리 쓰이는 FFC 표준 피치
양산에서 흔한 핀 수 범위
권장 최소 정적 벤딩 반경 기준
일반 FFC에서 흔한 정격 전압 범위
FFC 케이블이란 무엇인가
FFC는 평행하게 배열된 평판 도체를 PET 또는 PI 절연 필름으로 라미네이트한 초박형 케이블입니다. 원형 케이블이나 일반 와이어 하네스와 달리 도체 간 간격이 일정하고 전체 두께가 얇아, 디스플레이 연결, 프린터, 스캐너, 의료기기, 자동차 HMI, 산업용 센서 모듈처럼 공간이 제한된 장비에 적합합니다.
가장 큰 장점은 구조적 단순성입니다. 커넥터 풋프린트와 케이블 피치만 맞으면 다심 신호를 얇은 한 장의 인터커넥트로 정리할 수 있습니다. 반면 장거리 배선, 반복 비틀림, 고전류 전력 전달, 복잡한 브랜치 구조에는 적합하지 않습니다. 그런 경우에는 케이블 어셈블리나 와이어 하네스가 더 적절합니다.
FFC vs FPC vs 리본 케이블: 무엇이 다른가
실무에서 가장 흔한 혼동이 FFC, FPC, 리본 케이블을 같은 제품으로 보는 것입니다. 외형이 납작하다는 점은 비슷하지만 제조 방식과 적용 범위는 분명히 다릅니다.
| 항목 | FFC | FPC | 리본 케이블 |
|---|---|---|---|
| 구조 | 평행 평판 도체 + 절연 필름 | 에칭 회로 패턴 + PI 기판 | 원형 연선 병렬 접합 |
| 회로 자유도 | 낮음, 직선 연결 중심 | 높음, 분기/실장/다층 가능 | 낮음 |
| 비용 | 가장 경제적 | 가장 높음 | 중간 |
| 두께 | 매우 얇음 | 얇음 | 상대적으로 두꺼움 |
| 최적 용도 | 보드 대 보드 직선 연결 | 복잡한 공간 제약, 부품 실장 | IDC 기반 저속 연결 |
| 전환 시점 | 단순 연결이면 유지 | 브랜치/실드/회로 집적 필요 시 | 공간 제약이 낮을 때 |
판단 기준은 간단합니다. 직선 연결 하나를 얇고 저렴하게 처리하면 FFC가 유리합니다. 회로 패턴을 바꾸거나, 실드 레이어를 넣거나, 센서/LED 같은 부품을 직접 실장해야 하면 FPC 또는 플렉시블 PCB가 맞습니다. 여러 보드를 하나의 구조로 통합해 커넥터까지 제거하려면 리지드-플렉스 PCB를 검토해야 합니다.
“한국 고객이 FFC를 선택하는 가장 흔한 이유는 가격입니다. 그런데 양산에서 진짜 비용을 만드는 것은 케이블 자체보다 커넥터 공차와 조립성입니다. 0.5mm 피치 FFC 한 장은 싸도, 맞지 않는 커넥터를 쓰면 파일럿 단계에서 얻는 손실이 훨씬 큽니다. 인터커넥트는 부품이 아니라 시스템 설계로 봐야 합니다.”
Hommer Zhao
창립자 & 기술 전문가
핵심 사양 읽는 법: 피치, 핀 수, 접점 방향, 길이
FFC 사양서는 짧지만 함정이 많습니다. 특히 Type A와 Type B를 혼동하면 샘플은 맞는데 양산품이 뒤집혀 삽입되는 사고가 자주 발생합니다.
| 사양 항목 | 의미 | 실무 포인트 |
|---|---|---|
| Pitch | 도체 중심 간격 | 0.5mm, 1.0mm가 가장 보편적이며 커넥터와 1:1 매칭 필요 |
| Pin Count | 도체 수 | 전원/접지/신호 분리와 예비 핀 포함 여부를 미리 결정 |
| Contact Type | 양단 노출 방향 | Type A는 동일면, Type B는 반대면 노출 |
| Length | 노출부 포함 전체 길이 | 실장 공차와 라우팅 여유를 반영해 여유 길이 확보 |
| Stiffener | 끝단 보강판 | 삽입 강성 확보와 반복 탈착 내구성에 중요 |
| Shielding | 차폐층 적용 여부 | 노이즈 민감한 LVDS, 카메라, 의료 영상에 유효 |
Type A와 Type B를 헷갈리지 않는 법
Type A는 양쪽 접점이 같은 면에 있고, Type B는 반대 면에 있습니다. CAD 상에서는 아주 사소해 보이지만, 실제 조립에서는 커넥터 개폐 방향과 라우팅 경로를 모두 바꾸는 요소입니다. 신규 개발 단계에서는 케이블 샘플보다 커넥터 데이터시트의 mating orientation을 먼저 확인하는 습관이 중요합니다.
ZIF, LIF, Non-ZIF 커넥터: 어떤 잠금 구조를 선택해야 하나
케이블 자체보다 불량을 더 자주 만드는 것이 커넥터입니다. 접점 압력 부족, 플랩 파손, 삽입 깊이 편차는 현장 클레임의 전형적인 원인입니다.
| 커넥터 타입 | 장점 | 주의점 | 권장 용도 |
|---|---|---|---|
| ZIF | 삽입력 낮고 작업성 우수 | 플랩 파손 관리 필요 | 대부분의 디스플레이, HMI, 소비자 기기 |
| LIF | 기구 안정성 양호 | 삽입 정렬 정확도 요구 | 진동이 있는 산업 장비 |
| Non-ZIF | 저비용, 구조 단순 | 반복 탈착에 불리 | 원가 중심의 1회성 조립 제품 |
한국의 산업 장비나 의료기기 프로젝트라면 보통 ZIF 또는 잠금식 LIF가 안전한 선택입니다. 현장 수리나 반복 분해 가능성이 있다면 보강판(stiffener)과 삽입 가이드를 반드시 포함해야 하며, SMT 실장 커넥터의 납땜 품질은 PCB 조립 공정에서 함께 관리되어야 합니다.
신호 무결성과 EMI: 언제 차폐 FFC가 필요한가
FFC는 평행 도체 구조라서 다심 저속 제어 신호에는 유리하지만, 고속 차동 신호나 노이즈 민감 회로에서는 바로 문제가 드러날 수 있습니다. 특히 카메라, LVDS, LCD, 의료 영상, 산업용 엔코더 인터페이스에서는 길이와 접지 배치가 중요합니다.
- 저속 제어 신호: 일반 비차폐 FFC로 충분한 경우가 많습니다.
- 고속 디스플레이 신호: 접지 핀 인터리브와 길이 최소화가 중요합니다.
- 노이즈 환경: 모터, SMPS 인접 배치는 차폐 FFC나 FPC를 우선 검토해야 합니다.
- 장거리 연결: 케이블이 길어질수록 FFC보다 차폐 케이블 어셈블리가 유리합니다.
차폐가 필요한 프로젝트라면 단순히 은 코팅층만 추가하는 것으로 끝나지 않습니다. 접지 경로를 어디에 연결할지, 양단 접지인지 단일 접지인지, 케이스와의 EMI 연계가 어떤지까지 함께 설계해야 합니다. 보다 일반적인 차폐 재료 선택은 EMI 차폐 소재 가이드에서 함께 볼 수 있습니다.
기구 설계에서 가장 많이 놓치는 포인트: 벤딩 반경과 라우팅
FFC는 유연하지만 무한히 꺾을 수 있는 부품이 아닙니다. 급격한 180도 폴딩, 커넥터 바로 뒤의 강한 굴곡, 날카로운 샤프 엣지 통과는 모두 초기 단선과 박리의 원인이 됩니다.
권장 설계 기준
정적 설치 기준으로는 전체 두께의 최소 5배 이상, 반복 굴곡이 예상되면 10배 이상 벤딩 반경을 잡는 것이 안전합니다. 커넥터 출구부에서 바로 꺾지 말고, 최소 수 mm의 직선 구간을 확보해야 합니다.
- 커넥터 직후 급격한 굴곡 금지: 출구부 응력 집중이 가장 큽니다.
- 샤프 에지 회피: 금속 섀시와 닿는 구간에는 가이드 또는 필름 보호 적용.
- 체결 구조 고려: 진동이 있으면 케이블 자체보다 커넥터 탈락이 먼저 발생합니다.
- 조립 순서 설계: 작업자가 케이블을 비틀어 넣지 않도록 삽입 방향을 단순화해야 합니다.

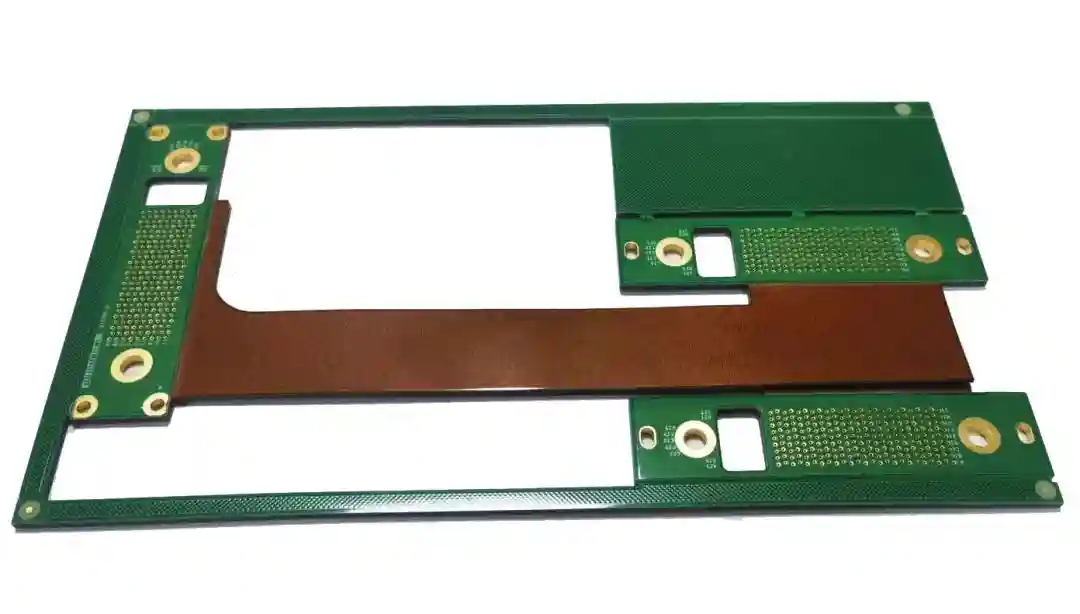

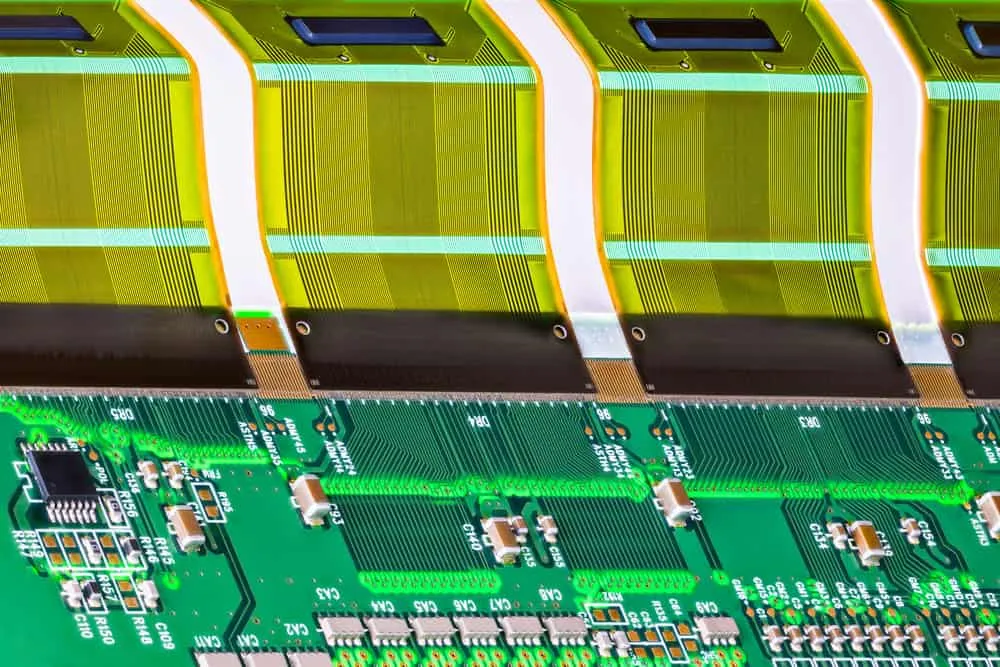

장비 내부에서 FFC가 두 개 이상의 보드를 지나 복잡하게 꺾이기 시작하면, 단순 케이블 구조보다 리지드-플렉스 설계가 오히려 더 안정적일 수 있습니다. 커넥터 수가 줄고, 조립 작업자 편차도 같이 줄어듭니다.
언제 FFC 대신 리지드-플렉스나 와이어 하네스로 넘어가야 하나
| 조건 | 권장 솔루션 | 이유 |
|---|---|---|
| 직선 보드 연결, 얇은 구조, 원가 우선 | FFC | 가장 단순하고 경제적 |
| 복잡한 회로, 실장 부품, 브랜치 필요 | FPC | 패턴 자유도와 집적성 우수 |
| 여러 PCB 통합, 커넥터 제거, 3D 폴딩 | 리지드-플렉스 PCB | 신뢰성과 조립성 동시 개선 |
| 장거리 배선, 고전류, 분기 구조, 가혹 환경 | 와이어 하네스 / 케이블 어셈블리 | 기계적 내구성과 환경 대응이 우수 |
이 판단을 너무 늦게 하면 PCB 풋프린트와 기구 설계를 다시 열어야 합니다. 신제품 개발의 EVT 단계에서 인터커넥트 구조를 확정하고, 샘플 1차에서 삽입성, 굴곡, 길이 여유, EMI를 같이 검증하는 것이 가장 효율적입니다.
구매와 양산 전환에서 확인해야 할 7가지 체크리스트
- 커넥터 제조사와 정확한 mating spec 확인: Hirose, JST, Molex 등 데이터시트 기준으로 검증.
- 핀 맵과 접점 방향 동결: Type A/B 혼동은 가장 비싼 실수입니다.
- 삽입 길이와 보강판 두께 확인: 커넥터 잠금 구조와 함께 봐야 합니다.
- 굴곡 환경 정의: 정적 설치인지 반복 개폐인지 먼저 구분해야 합니다.
- EMI 요구사항 명확화: 차폐층, 접지 핀, 케이스 접지 전략까지 포함.
- 조립 공정 검증: 작업자 삽입성, SMT 커넥터 납땜성, 최종 기능 테스트 포함.
- 대체 승인 조건 마련: 공급망 이슈 시 동등 사양 전환 기준을 미리 세워야 합니다.
FFC를 단순 부자재처럼 구매하면 변경 관리가 느슨해지기 쉽습니다. 실제로는 커넥터와 케이블이 한 세트의 인터페이스이므로, 부품 번호 변경이나 소재 변경 시에는 반드시 재적합성 검토가 필요합니다.
FAQ (자주 묻는 질문)
FFC와 FPC 중 어느 쪽이 더 저렴한가요?
직선 연결 기준으로는 FFC가 일반적으로 더 저렴합니다. 다만 브랜치 배선, 부품 실장, 차폐층, 복잡한 형상이 필요하면 FPC가 전체 시스템 비용에서 더 유리할 수 있습니다.
0.5mm 피치와 1.0mm 피치 중 무엇을 선택해야 하나요?
공간이 좁고 핀 수가 많으면 0.5mm 피치가 유리합니다. 조립성, 내오염성, 취급성을 우선하면 1.0mm 피치가 더 안정적입니다. 커넥터 공급성과 SMT 실장 공정 능력도 함께 고려해야 합니다.
FFC는 반복 굴곡에도 사용할 수 있나요?
제한적으로는 가능합니다. 그러나 빈번한 개폐나 지속적 동작이 있는 힌지 구조라면 일반 FFC보다 동적 굴곡 대응 FPC 또는 리지드-플렉스가 더 적합합니다. 반복 수명 목표가 명확하면 샘플 단계에서 굴곡 시험을 반드시 수행해야 합니다.
차폐 FFC가 꼭 필요한 경우는 언제인가요?
카메라, 의료 영상, 산업용 고속 신호, 모터 인접 구간처럼 EMI 리스크가 높은 경우입니다. 단순히 차폐층을 추가하는 것보다 접지 전략과 라우팅 길이를 먼저 최적화하는 것이 중요합니다.
FFC 케이블과 PCB 커넥터를 함께 조달하는 것이 좋은가요?
네. 케이블과 커넥터를 따로 소싱하면 규격 불일치와 책임 분산이 생기기 쉽습니다.FFC 케이블 제작과 PCB 조립을 함께 관리하면 삽입성, 납땜성, 최종 테스트까지 일관되게 검증할 수 있습니다.
