IoT 게이트웨이 PCB

IoT 게이트웨이 PCB 조립

산업용 게이트웨이 PCBA의 SMT 실장, RF 모듈, 전원 관리, 기능 테스트, 박스 빌드 전환까지 한 일정으로 검토합니다.

산업용 IoT 게이트웨이 보드를 제조 가능한 PCBA로 정리합니다

IoT 게이트웨이 PCB는 센서, PLC, 산업 장비, 클라우드 사이에서 데이터를 수집하고 전송하는 게이트웨이용 회로기판입니다. RF 모듈, Ethernet, RS-485/CAN, DC-DC 전원, 보안 IC, 상태 LED가 한 보드에 모이기 때문에 PCB 조립과 테스트 계획을 분리해 보면 양산 문제가 늦게 드러납니다.

PCBA는 부품이 실장된 인쇄 회로 기판이며, IoT 게이트웨이에서는 보드 단품 품질뿐 아니라 펌웨어 로딩, 포트 테스트, 무선 모듈 인식, 인클로저 간섭까지 확인해야 합니다. WellPCB Korea는 SMT 조립, 부품 소싱, 박스 빌드를 한 흐름으로 묶어 NPI에서 양산 전환까지 지원합니다.

DFM은 설계를 제조 가능한 조건으로 검토하는 절차입니다. 게이트웨이 PCB에서는 IPC-A-610, IPC-J-STD-001 같은 조립 기준과 고객 도면 기준을 함께 적용하고, RFQ 단계에서 테스트 포인트, 안테나 금지 영역, 열 패드, 커넥터 응력 완화를 먼저 확인합니다.

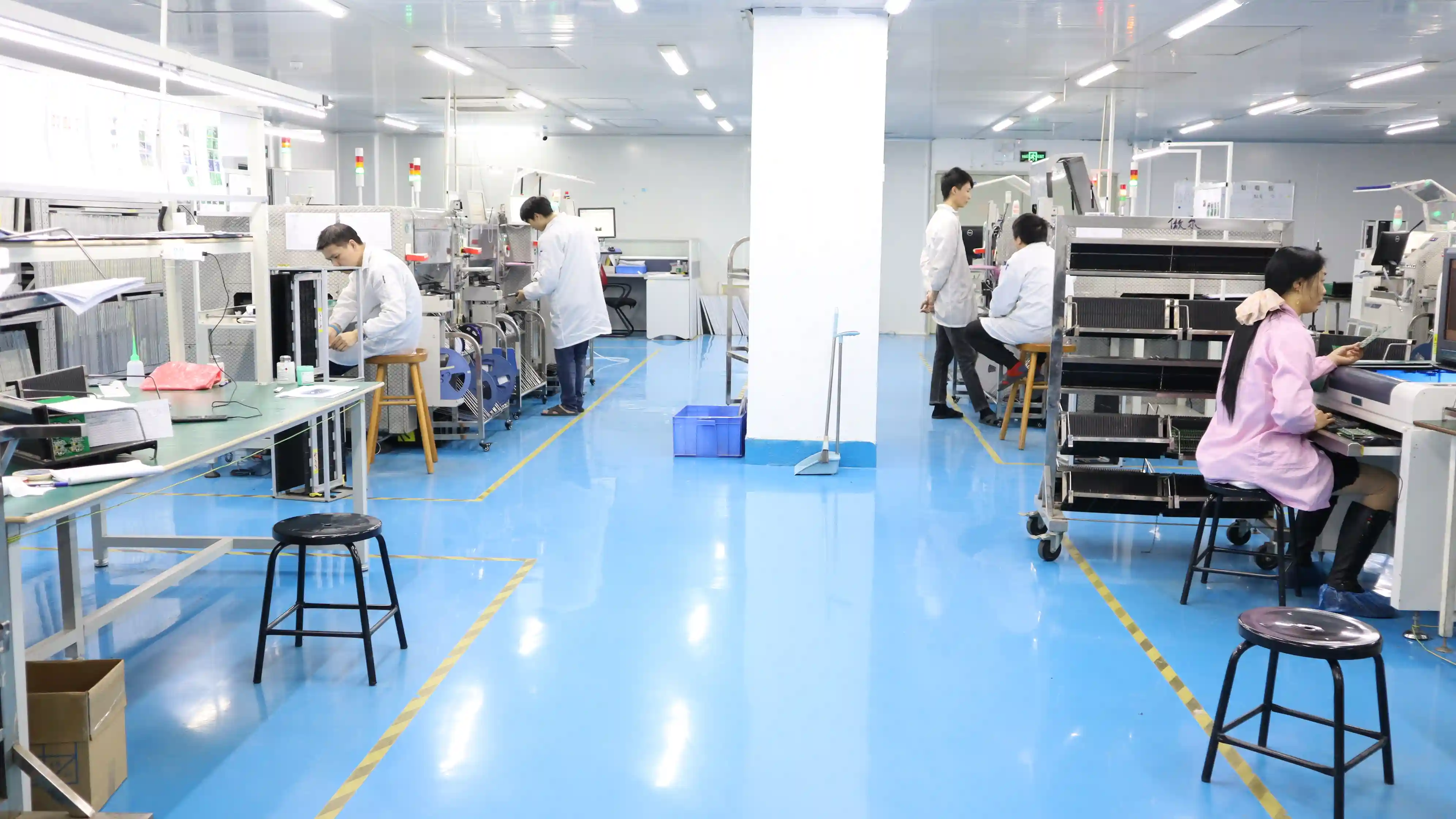

IoT 게이트웨이 PCB 조립을 위한 PCBA 생산 작업장
NPI → 양산
SMT·테스트·박스 빌드 연계

요약

  • IoT 게이트웨이 PCB는 통신, 전원, 프로세서, 커넥터가 한 보드에 모이는 PCBA입니다.
  • RF 모듈과 이더넷 포트는 SMT 품질보다 접지, 차폐, 테스트 접근성이 더 중요할 때가 많습니다.
  • 프로토타입은 5~20장으로 DFM과 기능 테스트를 닫고, 파일럿 수량에서 양산 테스트 지그를 고정합니다.
  • PCB, 부품 소싱, 박스 빌드를 분리하면 일정과 변경 이력 관리가 어려워집니다.

제작 범위

통신, 전원, 인클로저 제약을 같은 RFQ에서 봅니다

SMT는 PCB 표면에 부품을 실장하는 공정입니다. 자세한 배경은 표면실장기술(SMT)을 참고할 수 있지만, 실제 게이트웨이 양산에서는 부품을 올리는 것보다 전원부 발열, 통신 포트 ESD, 테스트 지그 접촉 안정성이 더 큰 병목이 되기도 합니다.

보드 유형
산업용 IoT 게이트웨이, 엣지 컨트롤러, 무선 브리지, 센서 허브
조립 범위
SMT, THT, press-fit 일부, 케이블 연결, 인클로저 조립 연계
주요 부품
MCU/MPU, RF 모듈, Ethernet PHY, DC-DC, eMMC, 커넥터
검사 방식
SPI, AOI, X-ray, ICT 검토, 고객 펌웨어 기반 FCT
품질 기준
IPC-A-610, IPC-J-STD-001, ISO 9001 문서 체계와 고객 도면 기준
RFQ 자료
Gerber, BOM, PNP, 회로도, 테스트 절차서, 인클로저 도면

실제 프로젝트 스냅샷

2025-Q4 → 2026-Q1에 독일 IoT 디바이스 OEM은 처음에 수동 부품과 커넥터만 구매했습니다. 이후 Client visit to China facility (Oct 20-24) 일정에서 PCB 조립과 박스 빌드 역량을 함께 소개했고, Service expansion from components to PCB/Assembly 방향으로 2026년 프로젝트 논의를 이어갔습니다.

이 사례의 핵심은 단가표가 아니라 제조 범위의 정리였습니다. 게이트웨이 제품은 커넥터, PCBA, 인클로저가 서로 맞아야 하므로, 초기부터 EMS 범위를 열어 두는 편이 변경 관리에 유리합니다.

양산 리스크

IoT 게이트웨이 PCBA에서 자주 늦게 발견되는 항목

전원 입력 범위와 방열 여유가 늦게 바뀜

24V 산업 전원, PoE, 배터리 백업이 섞이면 DC-DC 주변 구리 면적과 thermal via 설계가 조립 후 온도에 바로 영향을 줍니다.

RF 모듈과 안테나 금지 영역이 인클로저와 충돌

금속 하우징, 케이블 라우팅, 접지 스프링, 차폐 캔 위치가 안테나 성능과 조립 순서를 동시에 바꿉니다.

테스트 포인트가 양산 테스트 지그에 부족함

EVT 보드는 수동 측정으로 통과해도 양산에서는 부팅, 포트, 전류, 통신 확인을 테스트 지그로 반복해야 합니다.

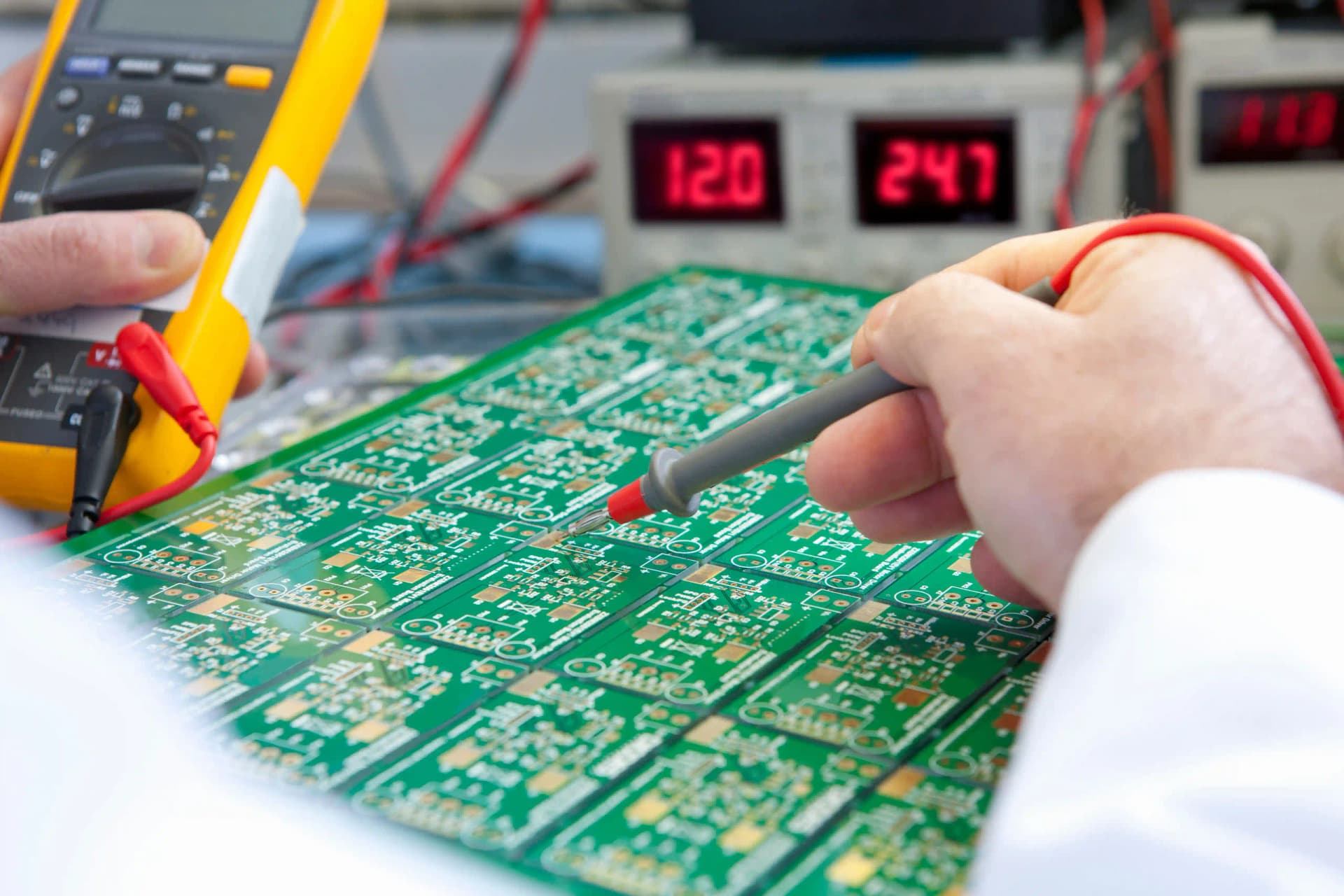

IoT 게이트웨이 PCBA 전기 테스트와 기능 검사

표준과 테스트

품질 기준은 보드 외관보다 기능 판정까지 내려와야 합니다

IPC-A-610은 전자 조립품의 외관과 납땜 판정에 쓰이는 대표 기준이며, IPC 전자 표준 체계 안에서 고객 도면 기준과 함께 해석합니다. 게이트웨이 보드는 Class 2로 충분한 경우도 있지만, 산업 제어와 옥외 장비는 Class 3 수준의 검사 항목을 요구할 수 있습니다.

MQTT는 IoT 장비에서 자주 쓰이는 경량 메시징 프로토콜입니다. MQTT, Modbus, Ethernet, LTE/Wi-Fi 같은 통신 요구는 제조사가 임의로 성능을 보증할 수 없으므로 고객 펌웨어와 판정 절차가 필요합니다.

검사 계획은 SMT DFM 체크리스트, PCB stackup, PCBA 추적성을 함께 참고해 초기 샘플부터 기록 형식을 맞추는 편이 좋습니다.

공정 흐름

RFQ부터 박스 빌드까지 같은 변경 이력으로 관리합니다

01

RFQ와 DFM 검토

Gerber, BOM, PNP, 회로도, 인클로저 조건을 함께 확인해 stackup, 테스트 포인트, RF 금지 영역, 부품 수급 리스크를 정리합니다.

02

부품 소싱과 대체 승인

MCU, Ethernet PHY, DC-DC, 커넥터, RF 모듈의 납기와 AVL을 확인하고 고객 승인 없이 임의 대체하지 않습니다.

03

PCB 제작과 SMT 조립

패널라이징, 스텐실 개구, reflow profile, BGA/QFN X-ray 조건을 NPI 단계에서 기록해 파일럿 생산 기준으로 고정합니다.

04

기능 테스트와 추적성

전원 소모, 부팅, Ethernet, RS-485/CAN, 무선 모듈 인식, LED, 버튼, 펌웨어 버전을 고객 절차에 맞춰 확인합니다.

05

박스 빌드 전환

PCBA, 안테나, 케이블, 라벨, 인클로저 체결 순서를 작업 지시서로 묶고 출하 포장과 재작업 기준을 명확히 합니다.

자주 묻는 질문

IoT 게이트웨이 PCB RFQ에서 자주 나오는 질문

IoT 게이트웨이 PCB는 일반 MCU 보드와 무엇이 다른가요?

IoT 게이트웨이 PCB는 센서나 장비 데이터를 네트워크로 넘기기 위해 프로세서, 통신 포트, 무선 모듈, 전원부를 통합한 회로기판입니다. 단순 MCU 보드보다 커넥터, RF 금지 영역, 절연 거리, 기능 테스트 항목이 많아 RFQ 단계에서 조립성과 시험성을 같이 봐야 합니다.

Case Bank 사례처럼 기존 부품 구매 고객도 PCBA로 전환할 수 있나요?

가능합니다. 2025-Q4 → 2026-Q1에 독일 IoT 디바이스 OEM은 처음에는 수동 부품과 커넥터만 구매했지만, Client visit to China facility (Oct 20-24) 이후 PCB/Assembly까지 검토 범위를 넓혔습니다. 이런 전환은 BOM과 조립 도면이 준비되어 있을 때 가장 빠릅니다.

STM32 계열이나 특정 IC 소싱도 같이 볼 수 있나요?

네. 한 산업 장비 고객 사례에서는 IC STM32F105RBT6 sourcing, PCB/PCBA manufacturing integration, Multi-category supply consolidation을 함께 검토했습니다. 단종 위험이 있는 부품은 핀 호환 대체 여부, 펌웨어 영향, 승인 샘플 일정을 분리해 관리합니다.

방수 IoT 게이트웨이도 같은 페이지 범위에 포함되나요?

PCBA 자체는 포함됩니다. IP67 같은 방수 목표가 있으면 가스켓, 케이블 글랜드, 컨포멀 코팅, 포팅, 안테나 위치가 모두 엮입니다. 이 경우 PCB 조립 견적과 함께 인클로저 조립 조건을 보내야 실제 양산 리스크를 판단할 수 있습니다.

IoT 게이트웨이 PCB 데이터를 보내주시면 제조와 테스트 리스크를 먼저 정리합니다

Gerber, BOM, PNP, 회로도, 테스트 절차서, 인클로저 조건을 보내주시면 SMT 조립, 부품 소싱, 기능 테스트, 박스 빌드 전환 기준으로 검토해 견적과 일정을 안내합니다.
