A 자동차 부품사는 와이어 하네스 납품 후 현장에서 3.2%의 단선 불량이 발생해 $47,000의 리콜 비용을 지불했습니다. 원인은 크림핑 공정에서 인장 시험을 생략한 것이었습니다. B 전자 업체는 동일 사양의 하네스를 IPC/WHMA-A-620 Class 3 기준으로 공정 내 검사를 적용하여 현장 불량률을 0.08%까지 낮췄습니다. 두 회사의 차이는 제조 공정의 깊이였습니다.
와이어 하네스 제조는 단순한 전선 조립이 아닙니다. 설계 검토부터 출하 검사까지 10단계 공정 각각에 품질 게이트가 존재하며, 한 단계의 실수가 완제품 전체의 신뢰성을 좌우합니다. 이 가이드에서는 15년간 자동차·의료기기·산업 장비 하네스를 생산해 온 경험을 바탕으로, 각 공정의 핵심 포인트와 자동화 수준별 비교, 흔한 결함 예방법까지 실무 관점에서 정리합니다.
설계부터 출하까지 핵심 공정 수
현재 하네스 제조의 수작업 비율
자동 크림핑 공정 능력 목표
전수 전기 검사 필수 (IPC-620)
와이어 하네스 제조 10단계 공정 요약
와이어 하네스 제조는 설계 검토에서 시작해 출하 포장으로 끝나는 10단계 순차 공정입니다. 각 단계는 다음 공정의 입력 품질을 결정하므로, 공정 내 검사(In-Process Inspection)가 최종 검사보다 중요합니다.
| 단계 | 공정 | 핵심 장비 | 품질 포인트 |
|---|---|---|---|
| 1 | 설계 검토 & DFM | CAD (Zuken E3, CATIA) | 회로도·BOM·3D 라우팅 정합성 |
| 2 | 소재 수입 검사 (IQC) | 마이크로미터, LCR 미터 | 전선 규격·단자 치수·절연 저항 |
| 3 | 전선 절단 | 자동 절단기 (Komax Alpha) | 길이 공차 ±1mm |
| 4 | 피복 스트리핑 | 자동 스트리퍼 | 도체 손상 0건, 스트립 길이 정밀도 |
| 5 | 단자 크림핑 | 자동 크림핑기, CFA 모니터 | 크림프 높이 ±0.1mm, 인장 시험 |
| 6 | 커넥터 삽입 | 반자동 삽입기, 지그 | 핀 위치 정확도, 삽입 확인음 |
| 7 | 하네스 조립 & 라우팅 | 조립 보드 (네일 보드) | 분기 위치·각도·번들 직경 |
| 8 | 보호 처리 | 테이핑기, 열수축기, 브레이더 | 피복 두께·수축률·내마모성 |
| 9 | 전수 검사 & 테스트 | 도통 시험기, Hi-Pot 테스터 | 도통·절연·내전압·외관 전수 검사 |
| 10 | 라벨링 & 포장 | 라벨 프린터, 진공 포장기 | 추적성 코드·ESD 포장·출하 기록 |
1~2단계: 설계 검토와 소재 수입 검사
하네스 제조의 첫 단계는 고객이 제공한 회로도, BOM(Bill of Materials), 3D 라우팅 데이터를 검토하는 DFM(Design for Manufacturability) 분석입니다. 엔지니어는 전선 규격이 전류 용량에 적합한지, 커넥터 핀 배치가 조립 보드에서 작업 가능한 구조인지, 벤딩 반경이 전선 외경의 최소 4배 이상인지를 확인합니다.
DFM 검토에서 가장 흔한 수정 사항은 전선 길이 마진입니다. 도면상 길이에 커넥터 삽입 여유와 서비스 루프(service loop) 10~15mm를 추가해야 현장 설치 시 텐션 없이 체결할 수 있습니다.
소재가 입고되면 IQC(Incoming Quality Control)를 실시합니다. 전선은 도체 저항과 절연 두께를 측정하고, 단자는 배럴 내경과 도금 두께(주석 도금 ≥ 1μm, 금 도금 ≥ 0.76μm)를 확인합니다. IPC 기준에 따르면, 수입 검사에서 부적합 소재를 걸러내는 것이 후공정 불량 비용의 10배를 절약합니다.
💬 Hommer Zhao
“15년간 하네스를 만들면서 배운 한 가지 원칙이 있습니다. 불량은 공정에서 만들어지는 게 아니라 설계 검토에서 놓칩니다. DFM 단계에서 전선 길이, 벤딩 반경, 커넥터 극성을 세 번 확인하면, 양산 라인에서 수정할 일이 거의 없습니다.”

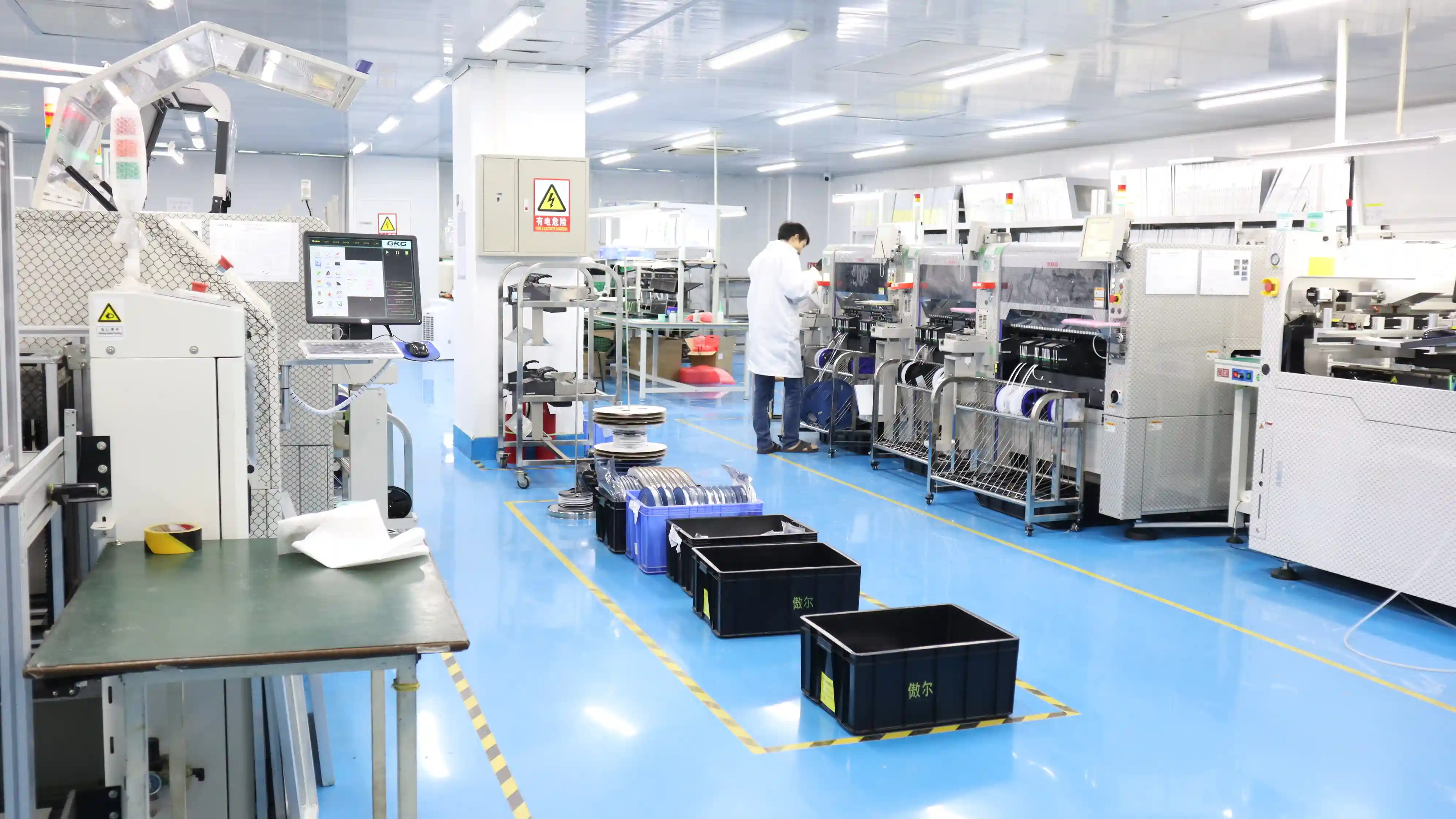

3~4단계: 전선 절단과 피복 스트리핑
전선 절단은 하네스 제조에서 가장 자동화율이 높은 공정입니다. Komax Alpha 시리즈 같은 자동 절단·스트리핑 복합기는 시간당 5,000~10,000본의 전선을 ±0.5mm 공차로 절단하면서 동시에 양쪽 끝 피복을 벗깁니다. 수동 작업 대비 처리 속도가 20배 이상 빠르고, 길이 편차도 1/10 수준입니다.
스트리핑에서 가장 중요한 품질 기준은 도체 손상 방지입니다. 크림핑 공정에서 단자와 도체가 안정적으로 결합하려면 스트리핑 단계에서 도체 소선(strand)에 흠집이나 절단이 없어야 합니다. IPC/WHMA-A-620 Class 2 기준으로 전체 소선 수의 10% 이내 손상까지 허용하지만, Class 3(우주항공·의료)에서는 단 1가닥의 손상도 불합격입니다.
5~6단계: 단자 크림핑과 커넥터 삽입
크림핑은 하네스 제조에서 가장 안전에 민감한 공정입니다. 자동 크림핑기는 크림프 높이를 실시간 모니터링하는 CFA(Crimp Force Analyzer)를 탑재하여, 압착력이 설정 범위를 벗어나면 즉시 라인을 정지시킵니다. 양산 라인에서 목표 공정 능력 지수는 CPK ≥ 1.33이며, 이를 달성하려면 다이 마모 관리와 전선 게이지별 압착 높이 셋업이 정확해야 합니다.
크림핑 완료 후에는 인장 시험(pull test)으로 결합 강도를 확인합니다. IPC/WHMA-A-620 표준은 전선 규격별 최소 인장 강도를 규정하고 있으며, 예를 들어 22 AWG 전선의 경우 최소 3~5N의 인장력을 견뎌야 합니다.
커넥터 삽입(pin insertion)은 크림핑된 단자를 하우징의 정확한 캐비티에 끼우는 공정입니다. Molex, TE Connectivity, Deutsch 커넥터 등 하우징 종류에 따라 삽입 방식이 다르며, 작업자는 캐비티 배치도(cavity layout chart)를 참조합니다. 삽입 시 “클릭” 확인음과 역삽입 저항(retention force)을 동시에 확인해야 탈락을 예방할 수 있습니다.

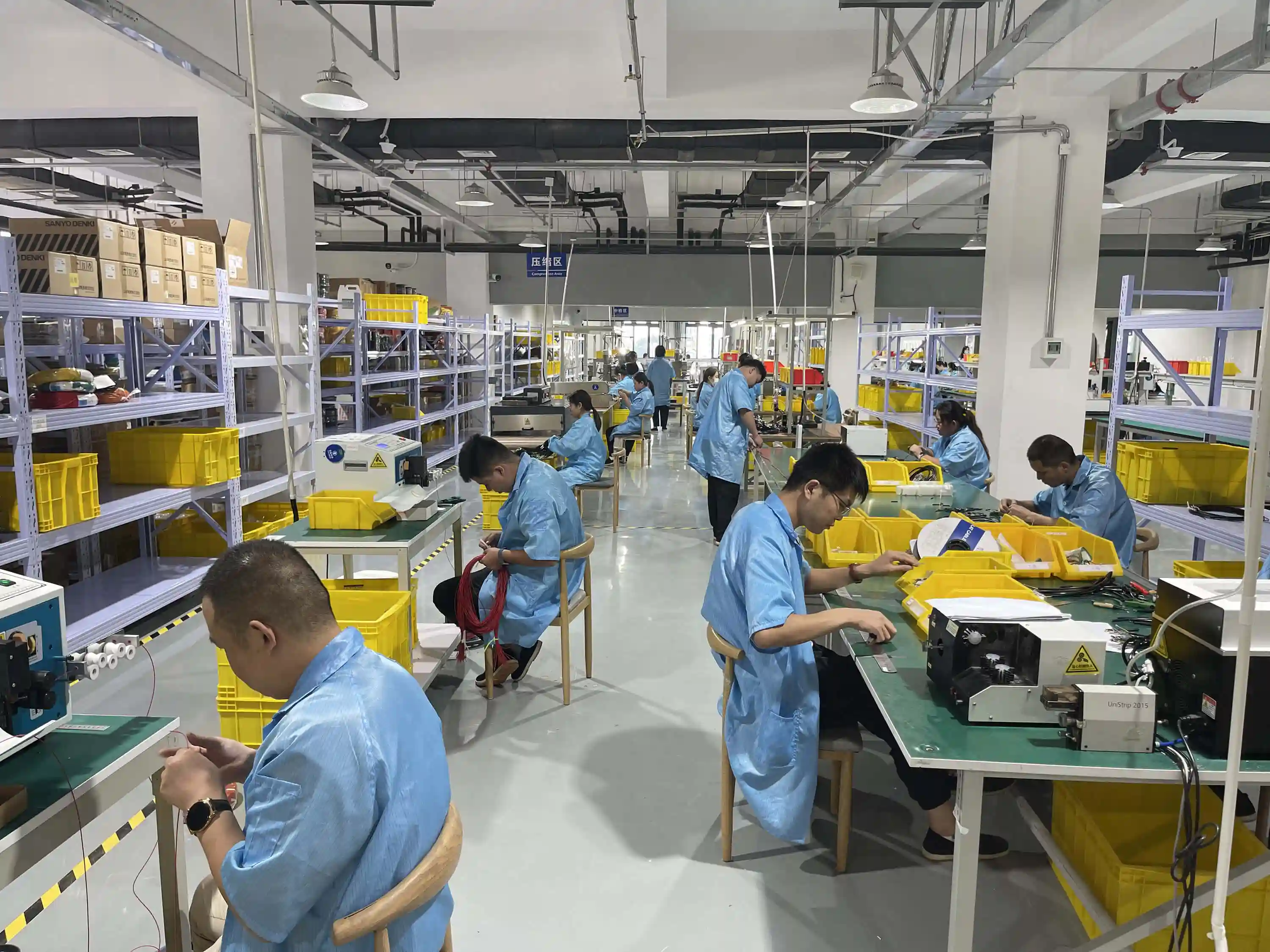

7~8단계: 하네스 조립과 보호 처리
하네스 조립은 전체 공정에서 가장 수작업 의존도가 높은 단계입니다. 작업자는 실물 크기의 조립 보드(네일 보드 또는 폼 보드)에 전선을 라우팅하고, 분기점에서 정해진 각도로 전선을 갈라냅니다. 자동차용 하네스의 경우 한 차량에 1,500개 이상의 회로가 포함되어 평균 조립 시간이 8~16시간에 달합니다.
조립이 완료되면 보호 처리를 적용합니다. 환경과 요구 사양에 따라 여러 방식을 조합합니다.
- 비닐 테이핑: 가장 경제적. 번들 고정과 소음 방지(anti-squeak)에 사용
- 코루게이트 튜브: 엔진룸 등 고온·마모 환경. 내열 120~150°C
- 열수축 튜브: 방수 실링이 필요한 접합부. 수축률 2:1~4:1
- 브레이드 슬리브: EMI 차폐가 필요한 신호 라인. 구리 또는 주석 도금 브레이드
- 오버몰딩: 커넥터 접합부의 완전 방수. IP67~IP69K 등급 달성
💬 Hommer Zhao
“조립 보드 작업이 왜 자동화가 어려운지 자주 질문받습니다. 이유는 단순합니다. 하네스의 3D 라우팅 경로가 차종마다 다르고, 분기 각도와 클립 위치가 제각각이기 때문입니다. 로봇은 반복 작업에 강하지만, 매번 다른 형상을 다루는 작업은 숙련 작업자의 판단력을 대체하기 어렵습니다.”

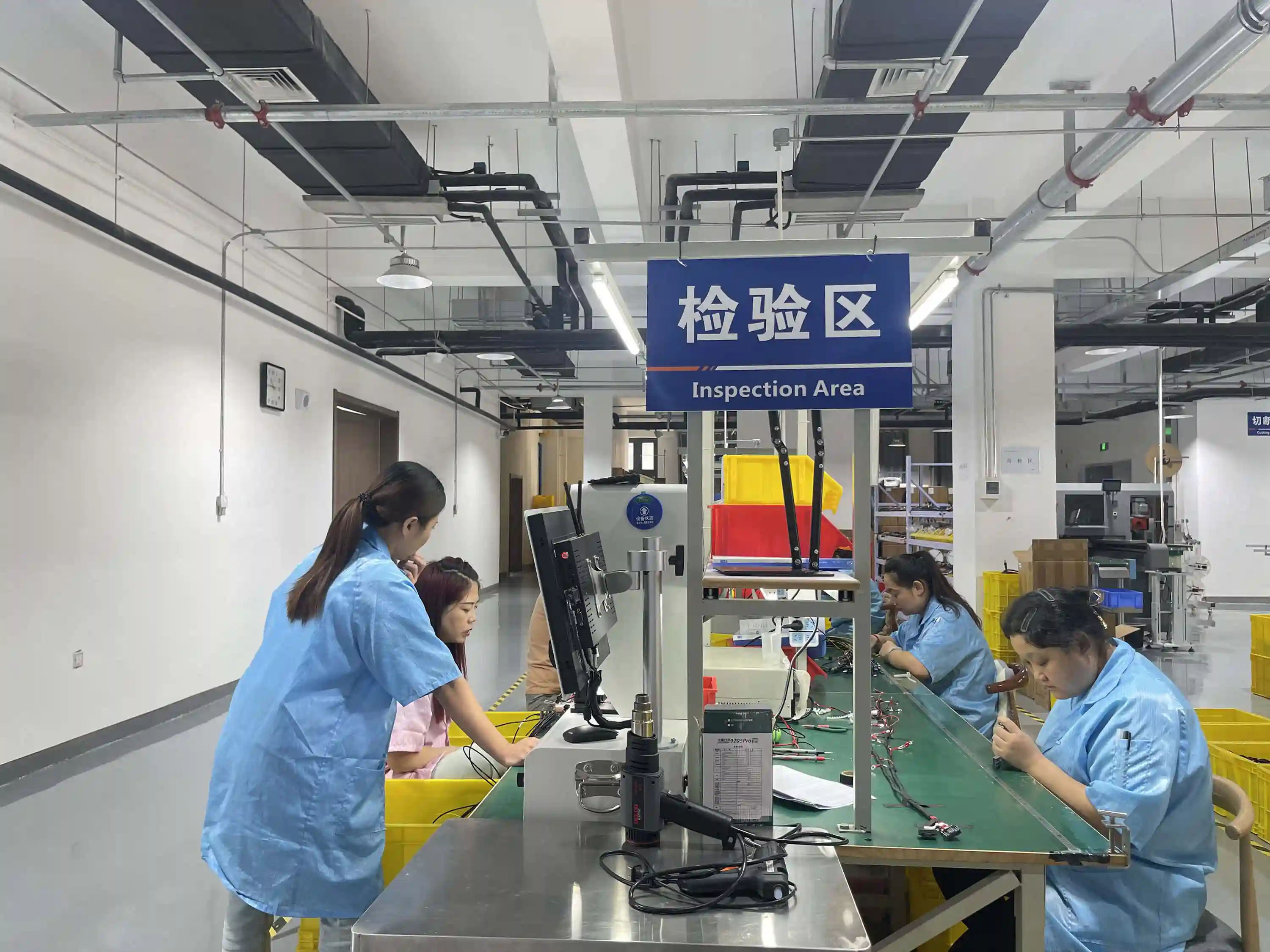

9~10단계: 전수 검사와 포장 출하
완성된 하네스는 100% 전수 전기 검사를 받습니다. 도통 시험(continuity test)으로 모든 회로의 연결 상태를 확인하고, Hi-Pot 시험(고전압 절연 시험)으로 회로 간 절연 저항을 측정합니다. 자동차 하네스의 경우 500V DC에서 절연 저항 ≥ 100MΩ이 일반적인 합격 기준입니다.
전기 검사 외에 외관 검사도 필수입니다. 검사원은 IPC/WHMA-A-620 기준에 따라 크림프 상태, 단자 삽입 깊이, 테이핑 겹침률, 라벨 부착 위치를 육안으로 확인합니다. Class 3 등급에서는 모든 검사 항목에 사진 기록을 남기고 추적 가능한 로트 번호를 부여합니다.
포장은 ESD(정전기 방전) 방지 포장재를 사용하고, 각 하네스에 QR 코드 라벨을 부착하여 제조 이력 추적이 가능하도록 합니다. 민감한 커넥터 핀은 보호 캡을 씌워 운송 중 변형을 방지합니다.
자동화 수준 비교: 수동 vs 반자동 vs 완전자동
와이어 하네스 제조의 자동화율은 산업 평균 약 10~15%에 불과합니다. Springer Nature에 발표된 연구에 따르면, 하네스 제조는 최대 90%가 수작업으로 이루어지며 이는 자동차 부품 중 가장 높은 수작업 비율입니다. 그러나 공정별로 자동화 적용 가능성은 크게 다릅니다.
| 비교 항목 | 수동 라인 | 반자동 라인 | 완전자동 라인 |
|---|---|---|---|
| 전선 절단·스트리핑 | 수동 절단기 (시간당 200본) | 자동 절단기 (시간당 5,000본) | 인라인 절단·스트리핑·마킹 (시간당 10,000본) |
| 크림핑 | 핸드 크림퍼 (시간당 120개) | 벤치탑 크림핑기 (시간당 1,500개) | 양단 자동 크림핑 + CFA (시간당 8,000개) |
| 하네스 조립 | 네일 보드 수작업 | 네일 보드 + 가이드 시스템 | 로봇 보조 (단순 형상만 가능) |
| 검사 | 육안 + 멀티미터 | 자동 도통 시험기 | 인라인 AOI + 자동 도통 + Hi-Pot |
| 초기 투자 비용 | ₩5,000만 이하 | ₩1~3억 | ₩5~15억 |
| 적합 물량 | 소량 다품종 (월 500세트 이하) | 중량 생산 (월 500~5,000세트) | 대량 소품종 (월 5,000세트 이상) |
| 불량률 (전형적) | 2~5% | 0.5~1.5% | 0.05~0.3% |
핵심은 모든 공정을 자동화하는 것이 아니라, 불량 발생 확률이 높은 공정(절단, 크림핑, 전기 검사)을 우선 자동화하는 것입니다. 조립과 라우팅은 제품 형상의 다양성 때문에 완전 자동화의 경제성이 낮으며, 숙련 작업자와 자동 검사 장비를 조합하는 하이브리드 방식이 현실적인 최적 해답입니다.
공정별 흔한 결함과 예방법
와이어 하네스의 현장 불량 중 80%는 제조 공정 3개 단계에서 발생합니다. 스트리핑, 크림핑, 커넥터 삽입 — 이 세 공정의 결함을 0에 가깝게 관리하면 전체 불량률을 크게 낮출 수 있습니다.
| 공정 | 결함 유형 | 원인 | 예방법 |
|---|---|---|---|
| 스트리핑 | 도체 소선 절단 | 블레이드 간격 부정확 | 게이지별 블레이드 셋업 표준화, 첫 물 검사 |
| 크림핑 | 크림프 높이 초과/미달 | 다이 마모, 전선 규격 불일치 | CFA 실시간 모니터링, 다이 교체 주기 관리 |
| 크림핑 | 인서트 벨마우스 없음 | 스트립 길이 부족 | 스트립 길이 = 배럴 길이 + 0.5~1mm 확보 |
| 커넥터 삽입 | 핀 역삽입 / 미완삽입 | 캐비티 번호 오인, 래치 미확인 | 포카요케 지그, 삽입력 모니터링 |
| 조립 | 전선 꼬임 / 교차 | 라우팅 순서 미준수 | 작업 지시서 + 컬러 코딩 시스템 |
| 보호 처리 | 열수축 불균일 | 히트건 온도·거리 부적절 | 히트건 온도 300±20°C, 거리 50mm 표준화 |
💬 Hommer Zhao
“가장 비용이 많이 드는 실수는 최종 검사에서만 불량을 잡는 것입니다. 크림핑 단계에서 0.03달러짜리 인장 시험을 생략하면, 완제품 단계에서 3달러짜리 리워크가 발생하고, 현장에서는 300달러짜리 리콜이 됩니다. 공정 내 검사의 비용 대비 효과는 100:1입니다.”
적합한 하네스 제조 파트너 선택 기준
하네스 제조를 외주할 때 가격만으로 업체를 선택하면 후공정 비용이 급증합니다. 다음 5가지 기준으로 파트너를 평가하면 총소유비용(TCO)을 최적화할 수 있습니다.
- IPC/WHMA-A-620 인증 여부: Class 2 이상 인증이 있는 업체는 공정 관리 체계가 검증된 것입니다
- 자동 크림핑 비율: 전체 크림핑 중 자동 크림핑 비율이 80% 이상이면 품질 일관성이 높습니다
- 전수 전기 검사 장비: 도통 시험과 Hi-Pot 시험을 자동화한 업체가 수동 멀티미터 검사보다 신뢰도가 높습니다
- 추적성 시스템: 각 하네스에 로트 번호와 작업자 ID를 연결할 수 있는 MES 시스템 운영 여부
- 프로토타입 대응력: 양산 전 시제품을 2~3주 내에 제작할 수 있는 와이어 하네스 제조 서비스 역량이 중요합니다
한국 시장에서 자동차 하네스 제조 파트너를 선택할 때는 IATF 16949 인증도 확인해야 합니다. 이 인증 없이는 Tier 1 자동차 부품사에 납품이 불가능합니다. 하네스 소재 선택에 대한 깊은 이해를 갖춘 파트너라면 DFM 단계에서 비용 절감 제안까지 기대할 수 있습니다.
참고 자료
- IPC (Institute for Printed Circuits) — Wikipedia — IPC 표준 체계 및 전자 제조 품질 기준 개요
- Approaches for automated wiring harness manufacturing — Springer Nature — 하네스 제조 자동화 연구 및 수작업 비율 데이터
- Wire harness — Wikipedia — 와이어 하네스 정의, 구조, 산업 응용 개요
자주 묻는 질문 (FAQ)
와이어 하네스 제조 공정은 총 몇 단계인가요?
설계 검토부터 출하 포장까지 총 10단계입니다. 설계 검토 → 소재 수입 검사(IQC) → 전선 절단 → 피복 스트리핑 → 단자 크림핑 → 커넥터 삽입 → 하네스 조립 → 보호 처리 → 전수 검사 → 라벨링·포장 순서로 진행됩니다. 각 단계 사이에 공정 내 검사(In-Process Inspection)가 포함되어 불량을 조기에 차단합니다.
와이어 하네스 생산을 완전 자동화할 수 있나요?
현재 기술로는 완전 자동화가 어렵습니다. 전선 절단·크림핑·전기 검사는 자동화율이 높지만, 하네스 조립(네일 보드 라우팅)은 제품마다 3D 형상이 달라 수작업에 의존합니다. 업계 평균 자동화율은 10~15%이며, 대부분의 제조사가 고위험 공정만 자동화하고 조립은 숙련 작업자에게 맡기는 하이브리드 방식을 채택합니다.
자동차용 와이어 하네스 500세트를 외주 제작하려는데, 비용에 영향을 미치는 요소와 적정 예산은 어떻게 산정해야 하나요?
하네스 제조 비용은 회로 수, 전선 규격(AWG), 커넥터 종류, 보호 처리 방식, 품질 등급(IPC Class 2 vs 3)에 따라 결정됩니다. 일반적으로 15~30회로 자동차 하네스의 경우 세트당 $8~25 범위이며, 커넥터가 전체 비용의 40~60%를 차지합니다. 500세트 규모에서는 금형 비용이 분산되므로 프로토타입 대비 단가가 30~40% 하락합니다. 정확한 견적은 BOM과 도면을 기반으로 무료 견적을 요청하시면 48시간 내에 제공합니다.
하네스 제조 업체가 IPC/WHMA-A-620 인증을 갖고 있는지 어떻게 확인하나요?
IPC/WHMA-A-620 인증은 IPC 공인 교육 센터(CIT)에서 발급하며, 업체에 인증서 사본을 요청하면 됩니다. 인증서에는 인증 등급(Class 1/2/3), 유효 기간, 교육 이수 작업자 수가 기재되어 있습니다. 추가로 공장 방문 시 작업자의 인증 배지 착용 여부와 검사 기록 보관 상태를 확인하면 실제 운영 수준을 파악할 수 있습니다.
의료기기용 하네스를 만들려고 하는데, 일반 산업용과 제조 공정에서 어떤 차이가 있나요?
의료기기 하네스는 IPC/WHMA-A-620 Class 3 등급이 적용되어 모든 공정에서 가장 엄격한 기준이 요구됩니다. 소선 손상 0건, 크림프 높이 100% 측정 기록, 전수 Hi-Pot 시험(1,500V AC 이상), 생체 적합성 소재(실리콘, PTFE 절연) 사용이 필수입니다. 또한 IEC 60601 적합성 시험과 FDA 21 CFR Part 820 품질 시스템 준수가 요구되므로, 의료기기 전문 인증을 보유한 제조 파트너를 선택해야 합니다.
